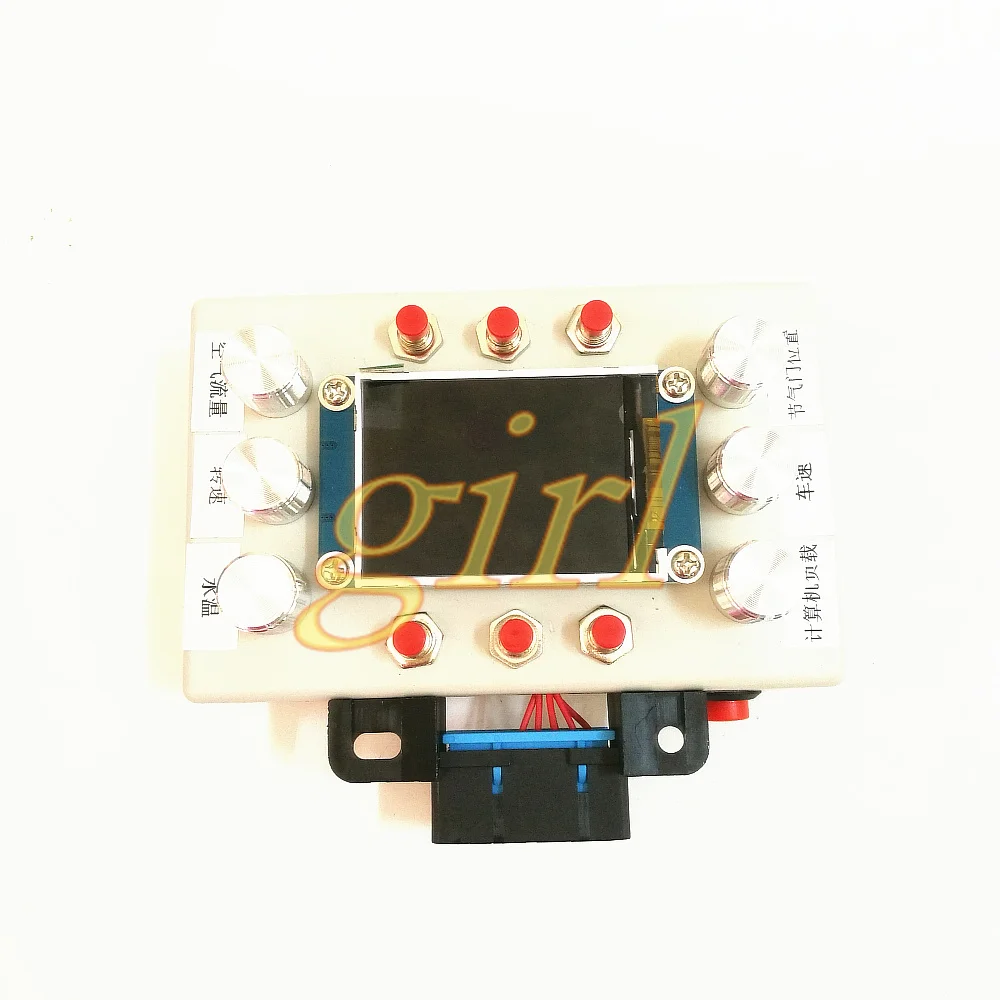

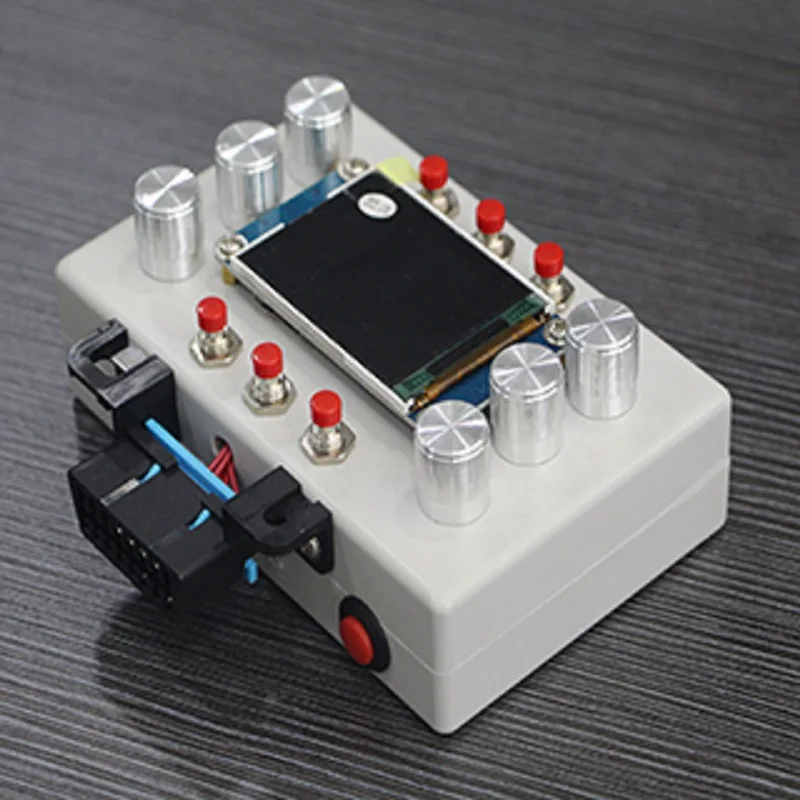

Новый инструмент ELM327 для разработки OBD, автомобильный Симулятор ECU, с ЖК-экраном 2,2 дюйма.
7 356,14₽
7 719,79₽ -8%
В наличии!
sincere girl Store - Надежность 94.25%
Более 1980 подписчиков, дата открытия магазина 11.12.2017
- Положительные оценки: 95% (396)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 09.02.2022
Инструмент разработки ELM327 OBD, симулятор ЭБУ автомобиля, поддерж...
26 121,15₽ -5%
Последнее обновление: 03.03.2022
Инструмент разработки ELM327 OBD, автомобильный симулятор ЭБУ, с 2,...
6 980,54₽
Последнее обновление: 20.05.2022

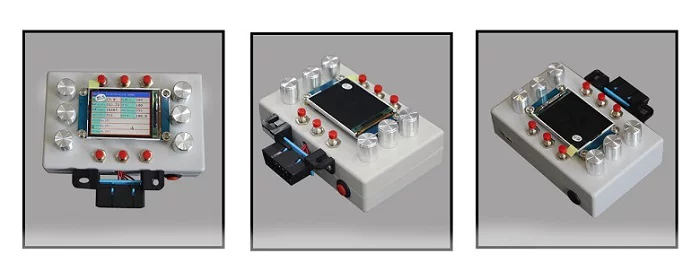

OBDII-EMULATOR8756 Введение:
С развитием автомобильной промышленности автомобили стали основным средством транспорта в современном мире. Автомобильная электроника, сеть и интеллигенция также продвигают все больше и больше автозапчастей и более сложных конструкций. В качестве основной технологии снижения аппаратного соединения, автомобильная автобусная система также широко используется и одобрена.

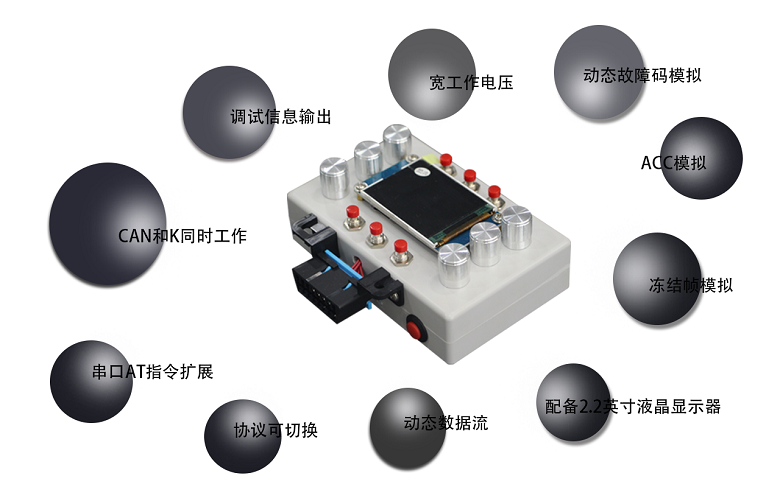

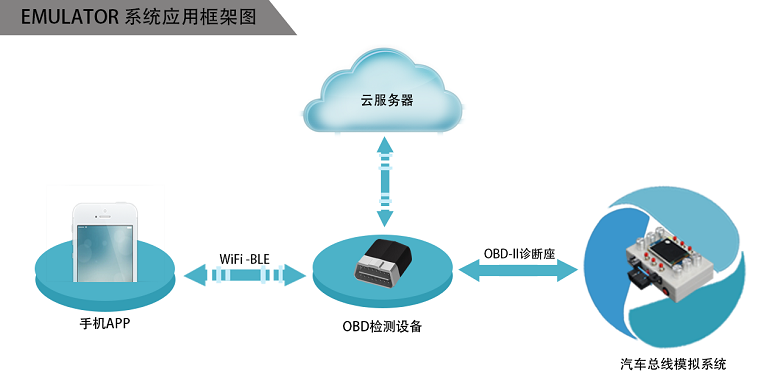

Эмулятор-это Стандартная автомобильная система общего моделирования OBDII. Это необходимый инструмент для разработки и тестирования стандартных продуктов OBDII. Эмулятор обеспечивает высокую справочную ценность для R & amp; D техников разработки стандартных продуктов OBDII, значительно уменьшая сложность и цикл развития. Он также может предоставить справочную информацию для студентов колледжа и отдельных энтузиастов в автомобильной отрасли, а также углубить понимание и понимание автобусной системы. Имитатор эмулятора является стандартным протоколом OBDII, который обеспечивает удобство для R & amp; D техников стандартных продуктов OBDII, так что он может быть дебютирован в офисе, без необходимости отладки на сцене (на автомобиле), значительно повышает эффективность работы и обеспечивает удобство для последующего производственного теста.
![](https://img.alicdn.com/imgextra/i2/684552296/TB23EDmlN6I8KJjSszfXXaZVXXa_!!684552296.jpg_.webp)
![](https://img.alicdn.com/imgextra/i4/684552296/TB298yDdzgy_uJjSZTEXXcYkFXa_!!684552296.png)
![](https://img.alicdn.com/imgextra/i4/684552296/TB27ZyDdzgy_uJjSZTEXXcYkFXa_!!684552296.png)
![](https://img.alicdn.com/imgextra/i4/684552296/TB2ANnselfM8KJjSZFOXXXr5XXa_!!684552296.png)
![](https://img.alicdn.com/imgextra/i2/684552296/TB28ygWlILJ8KJjy0FnXXcFDpXa_!!684552296.png)
![](https://img.alicdn.com/imgextra/i3/684552296/TB2wEpBd2Qs8KJjSZFEXXc9RpXa_!!684552296.jpg_.webp)

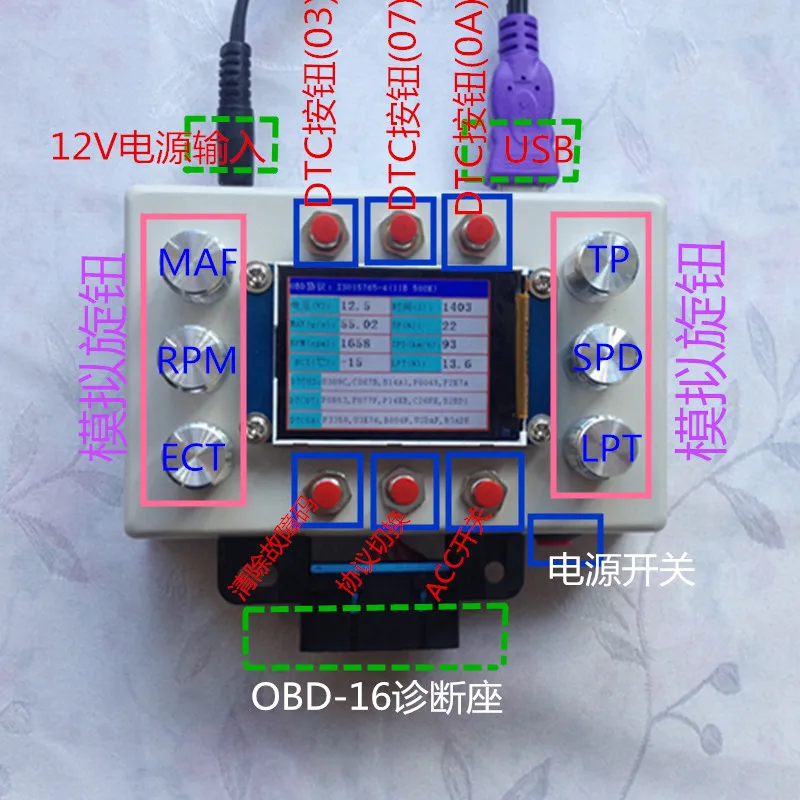

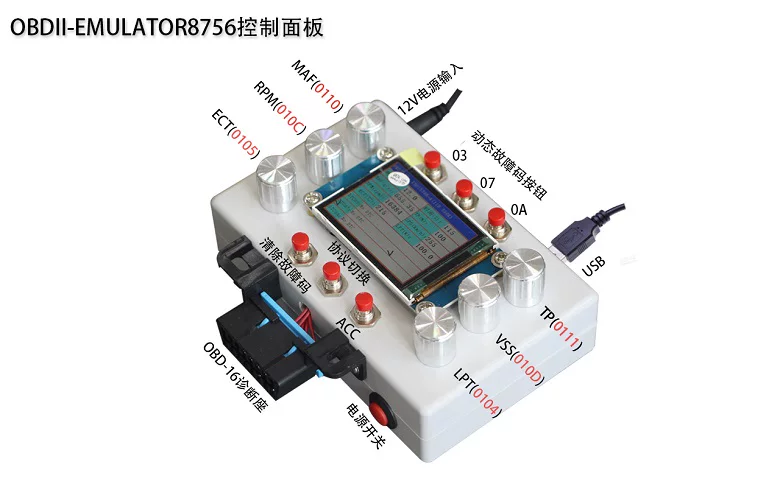

Регулятор обновления параметров (ручка симулятора):
0110 MAF-воздушный поток
0111 TP-положение дроссельной заслонки
010C RPM-скорость двигателя
010D SPD-скорость транспортного средства
Температура теплоносителя 0105
0104 LPT-расчет значения нагрузки

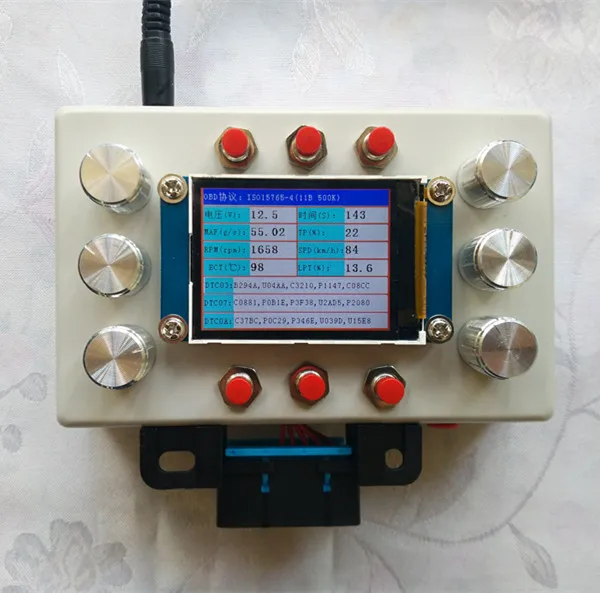

Вышеуказанные 6 основных параметров OBD могут быть обновлены через аналоговую ручку и отображены на ЖК-экране.
Имитатор напряжения питания напряжения
Время-когда АКК включен, время работы симулятора 0111F, время с момента запуска двигателя.
PID, который может быть изменен путем отправки по инструкции через последовательный порт:
0104-вычисление значения нагрузки Расчетное значение нагрузки
0105-температура охлаждающей жидкости двигателя
010A-давление в топливной рампе
010B-абсолютное давление впускного коллектора абсолютное давление
010C-двигатель оборотов в минуту
010D-скорость транспортного средства
010E-зажигание синхронизации зажигания
010F-температура впускного воздуха
0110-воздушный поток скорость
0111-положение дроссельной заслонки Абсолютное Положение Дроссельной заслонки
011F-Время работы двигателя с момента запуска двигателя
0121-пройденное расстояние, когда MIL активируется после включения фары неисправности.
0122-Топливная рейка по отношению к вакуумному давлению коллектора Топливная рейка по отношению к вакууму коллектора
0123-давление топливной рейки
012E-инструкция по удалению пара топлива
012F-уровня топлива
0130-количество порожних кодов неисправности автомобиля
0131-пробный пробег после сброса кода неисправности
0132 - EVAP паровое давление
0133-воздушное давление
013c-катализатор температуры Bank1, датчик 1
013D -- катализатор температуры Bank2, датчик 1
013E -- катализатор температуры Bank1, датчик 2
013F -- катализатор температуры Bank2, датчик 2
Напряжение модуля 0142 управления
0143-абсолютное значение нагрузки
0144-эквивалентное соотношение инструкции
0145-относительное положение дроссельной заслонки
0146-температура окружающей среды
0147-Абсолютное Положение Дроссельной заслонки B
0148-Абсолютное Положение Дроссельной заслонки C
0149-положение педали акселератора D
014A-педаль акселератора е
014B-педаль акселератора положение F
Коэффициент передачи дроссельной заслонки 014C-инструкция
Количество минут работы двигателя после включения лампы 014D - MIL
014E-код ошибки после опорожнения
0153 - EVAP абсолютное давление пара
Давление пара 0154 - EVAP системы
0159-абсолютное давление топливной направляющей
015A-относительное положение педали дроссельной заслонки
Для конкретных методов конфигурации, пожалуйста, обратитесь к Руководству по эмулятору-8756.
Протокол переключения переключатель:
Каждый раз, когда кнопка переключения протокола нажата, протокол OBD, моделируемый симулятором, изменяется в соответствии со следующим заказом:
ISO15765-4 (11B/500K)
ISO15765-4 (29B/500K)
ISO15765-4 (11B/250K)
ISO15765-4 (29B/250K)
Быстрая инициализация KWP2000
KWP2000 медленно инициализации
ISO9141-2
Кнопка генерации кода неисправности:
Кнопка DTC03 контролирует код неисправности в режиме OBD 03. Имитатор соглашается с кодом неисправности по умолчанию, генерирует код неисправности в одно время и производит до 5 кодов неисправностей в режиме 03, И код неисправности очищается после того, как детектор отправляет 04, чтобы очистить команду кода ошибки.
Кнопка DTC07 контролирует код неисправности в режиме OBD 07. Специфический метод управления такой же, как у DTC03. Видеть DTC03 инструкции.
Кнопка DTC0A контролирует код неисправности режима OBD 0A. Специфический метод управления такой же, как у DTC03. Видеть DTC03 инструкции.
ACC переключатель:
ACC на симуляторе включен по умолчанию. Как только переключатель ACC нажат, состояние ACC противоположно предыдущему. То есть, оригинальный ON нажимается, затем он выключен, перед выключением, а затем нажимается на.
В чехол ACC ON на панели состояния симулятора отображается протокол OBD, имитируемый в настоящее время симулятором.
Чехол ACC выключен, индикатор состояния тренажера выключается.
Кнопка очистки кода неисправности:
Очистите код неисправности симулятора, нажмите кнопку, у симулятора Нет кода неисправности.
Мощность переключатель:
После нажатия выключателя питания, питание 12 В подключено, и питание отключено после отскока.

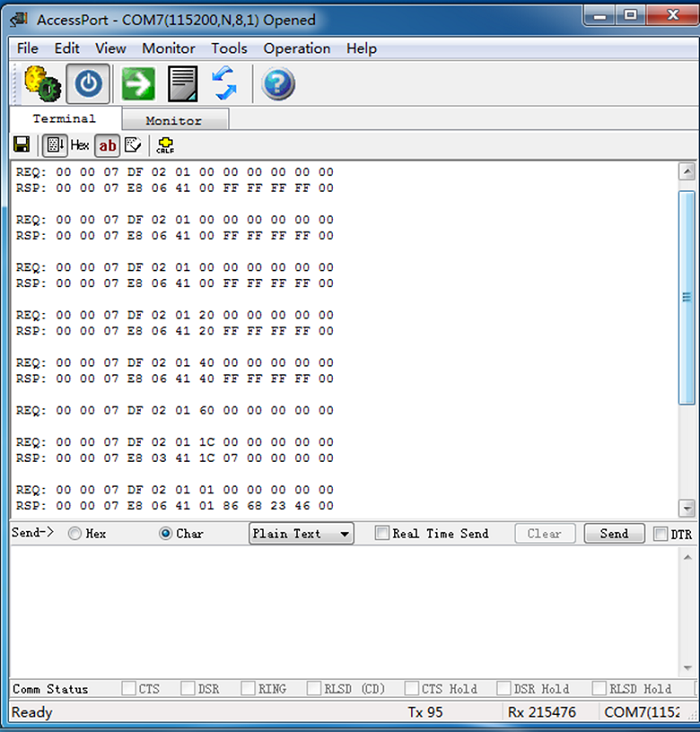

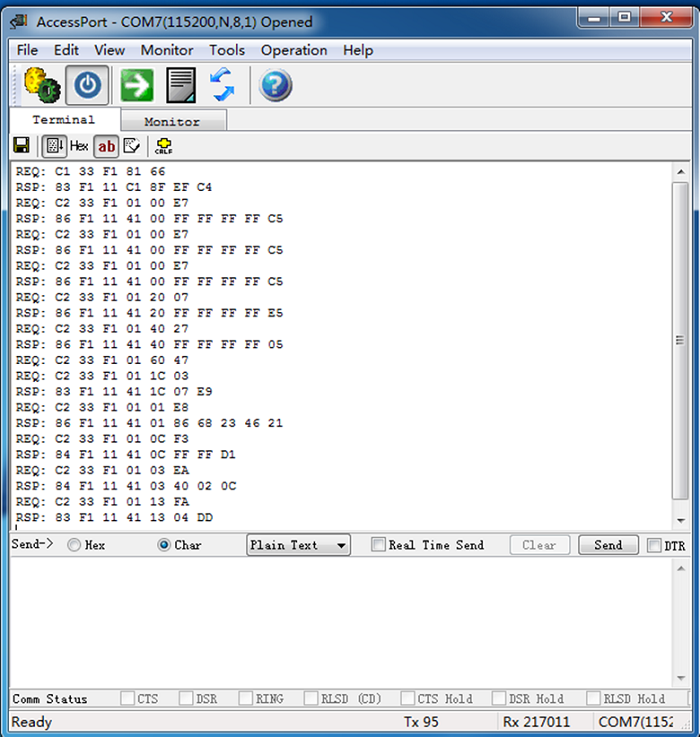

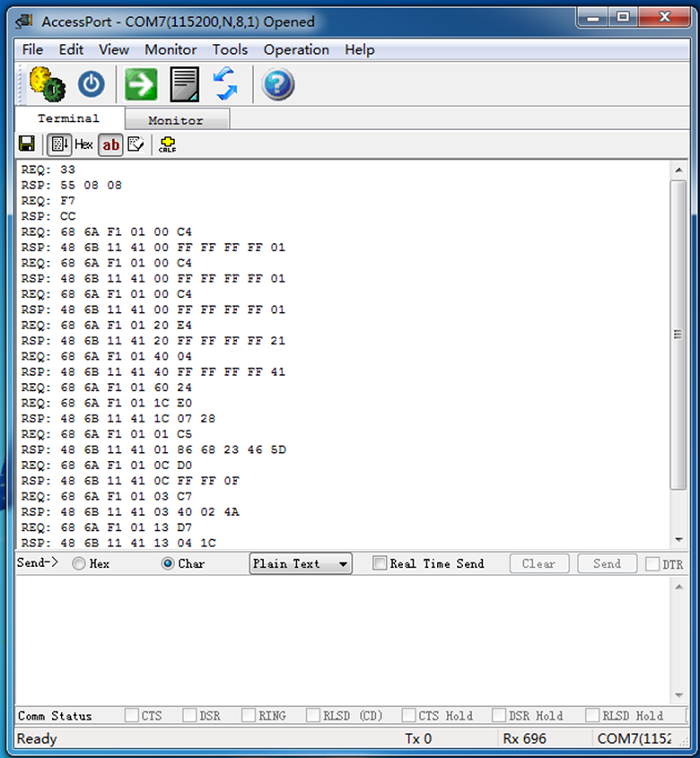

USB Последовательный порт:
USB Последовательный порт скорость передачи данных 115200, формат данных: 1 бит старт бит, 1 бит стоп бит, 8 бит данных, без битов четности. Есть 2 основных функции, одна из которых заключается в выводе информации отладки, то есть данных связи между тестером и симулятором. Два-изменить значение параметра PID через последовательный порт и достичь большего количества параметров динамического симулятора. Перед использованием последовательного порта USB необходимо сначала установить драйвер USB и посмотреть руководство по эмулятору-8756.
ELM327 тестовые кривые на эмуляторе-8756:

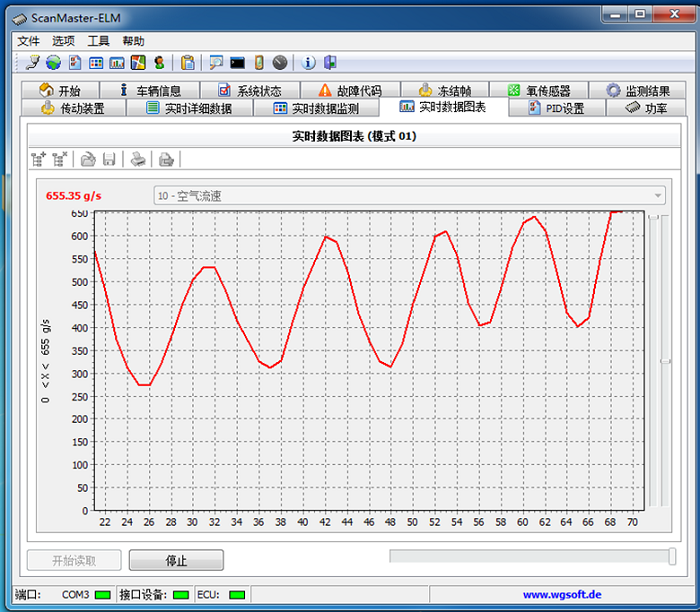

ScanMaster-ELM кривая воздушного потока (MAF)
![](https://img.alicdn.com/imgextra/i2/684552296/TB21.2klS_I8KJjy0FoXXaFnVXa_!!684552296.png)
![](https://img.alicdn.com/imgextra/i4/684552296/TB20tTPlIbI8KJjy1zdXXbe1VXa_!!684552296.png)
![](https://img.alicdn.com/imgextra/i1/684552296/TB2WD9SlNTI8KJjSspiXXbM4FXa_!!684552296.png)
![](https://img.alicdn.com/imgextra/i3/684552296/TB2RGzElNrI8KJjy0FpXXb5hVXa_!!684552296.png)
![](https://img.alicdn.com/imgextra/i2/684552296/TB2.lGNlRDH8KJjSszcXXbDTFXa_!!684552296.png)
