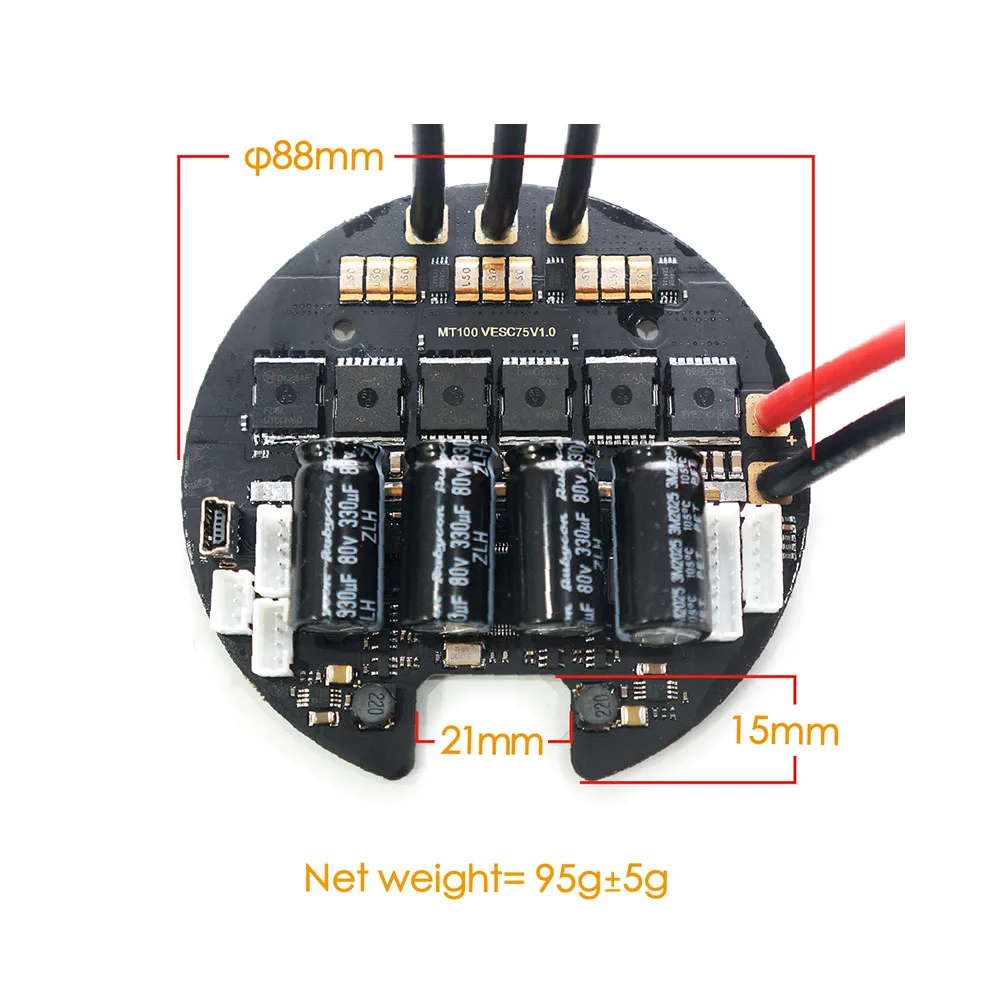

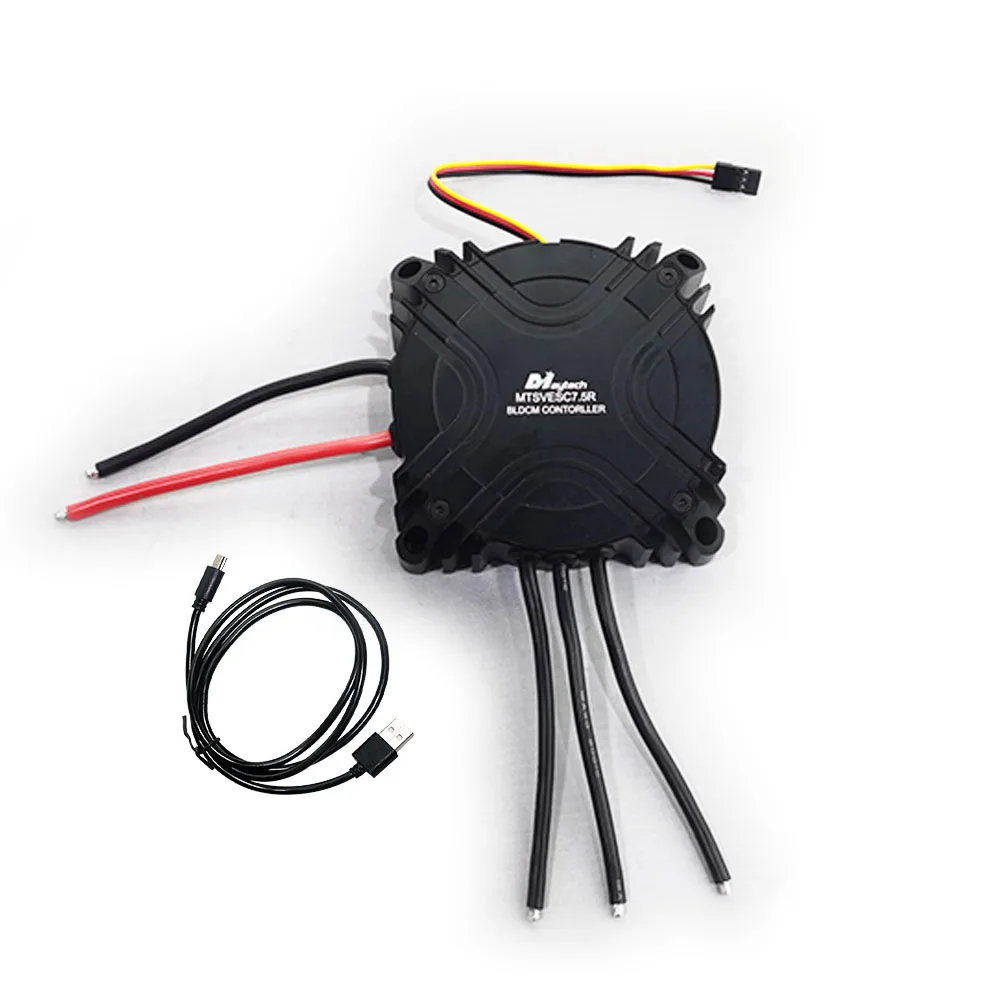

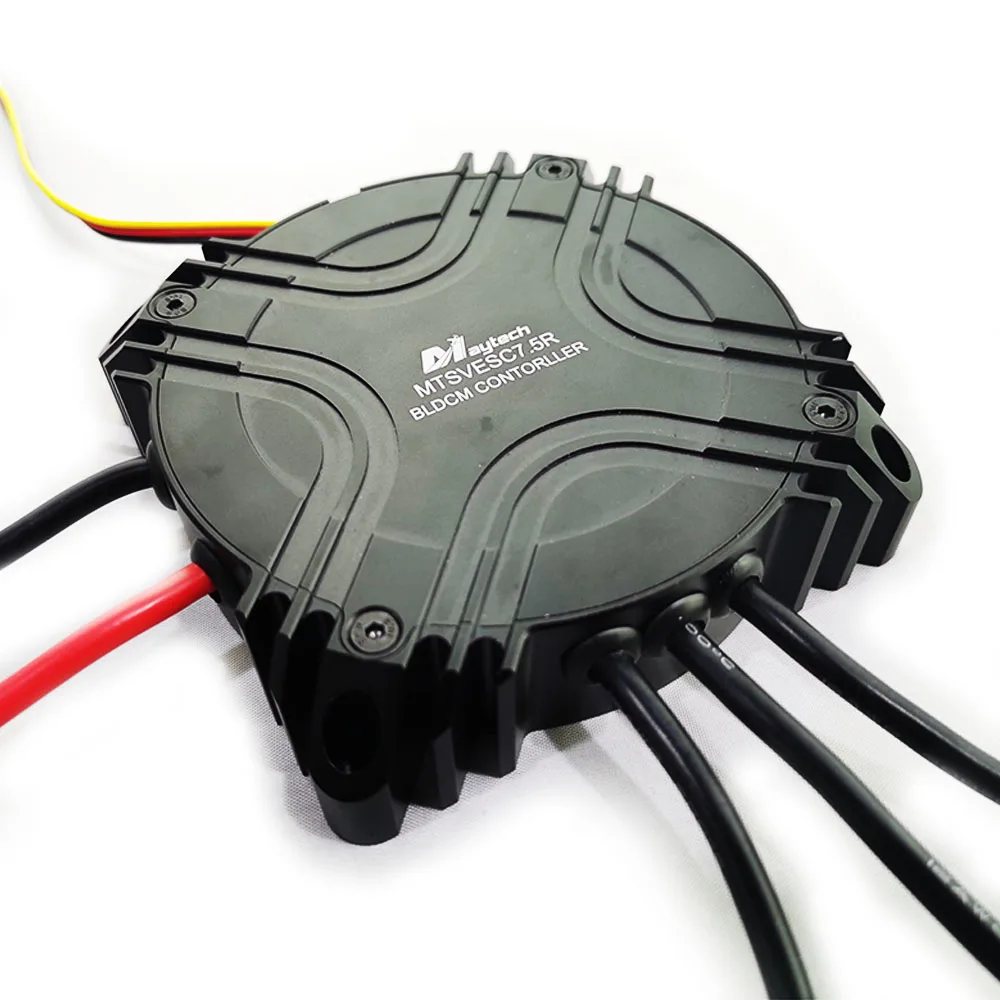

Maytech Высокое напряжение 50 А 100 А 75 в SuperESC MTSVESC7.5R круглая форма для робототехники Электрический скейтборд ROV

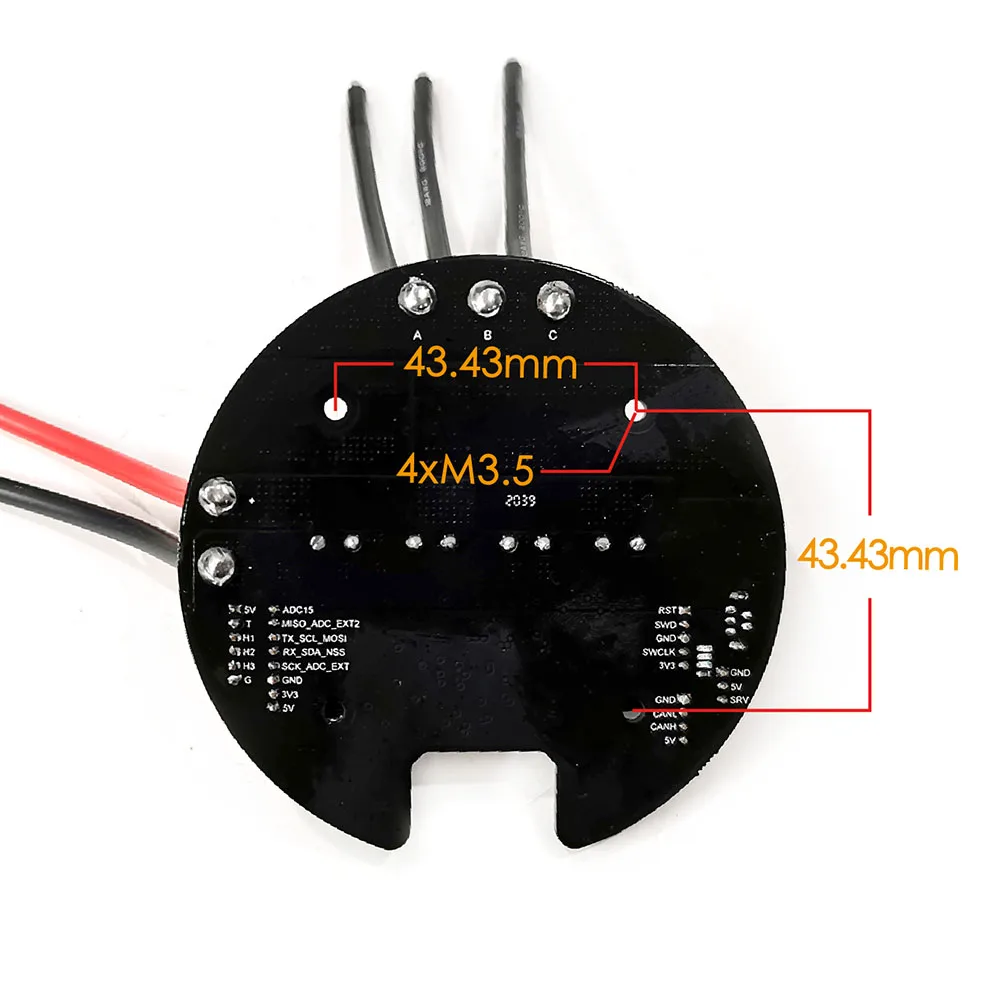

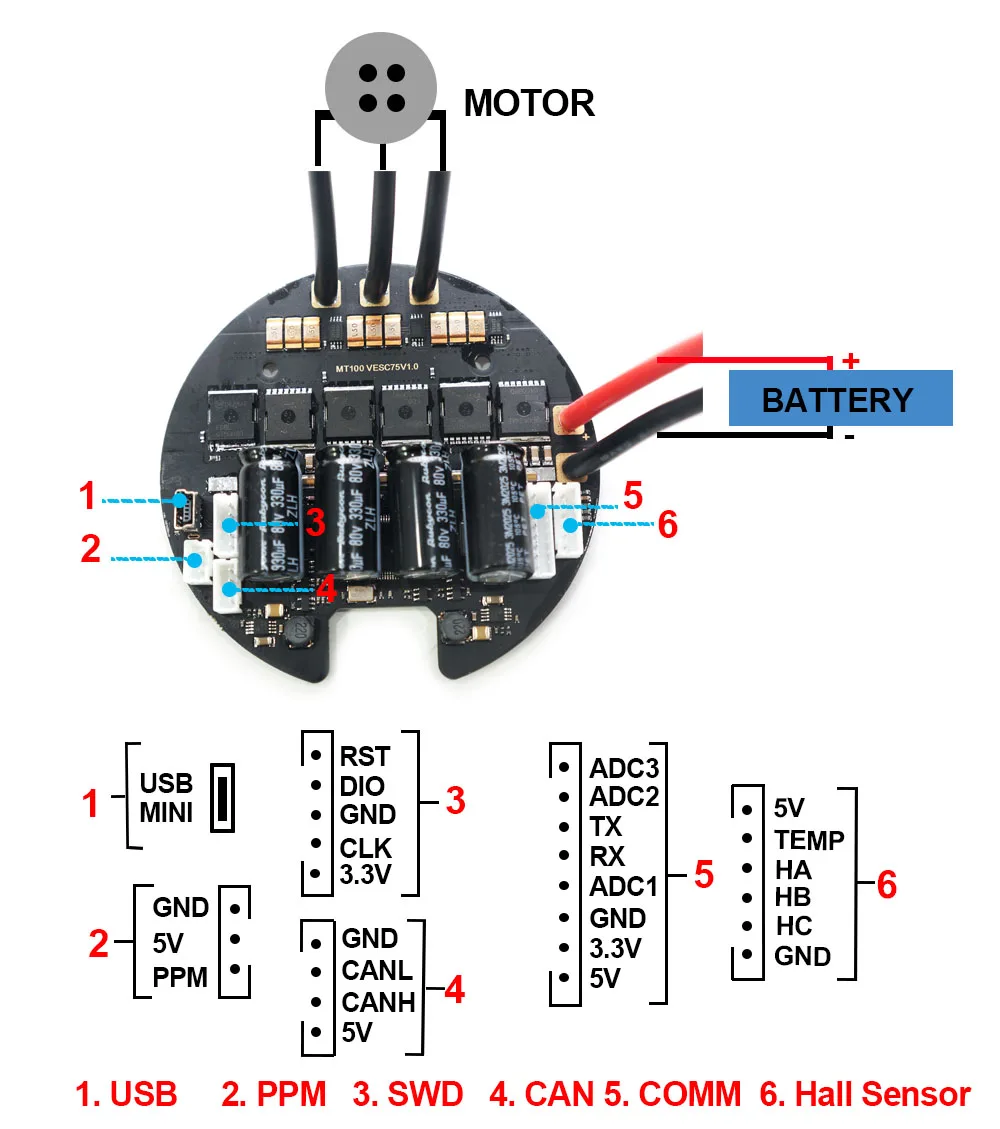

Определение порта:

1. Usb-порт для программирования.2. Порт PPM для подключения приемопередатчиков PPM;3. SWD порт для получения прямого доступа к чипсету. Диагностика, отладка и данные в реальном времени;4. Может использоваться для связи с другими устройствами и массивами VESC;5. COMM порт для различных видов других способов связи, таких как I2C, ADC, Uart, вы можете использовать Arduino или Raspberry Pi для управления VESC!6. Порт датчика для датчика Холла двигателя s (ABI, Hall, магнитные точные кодеры);

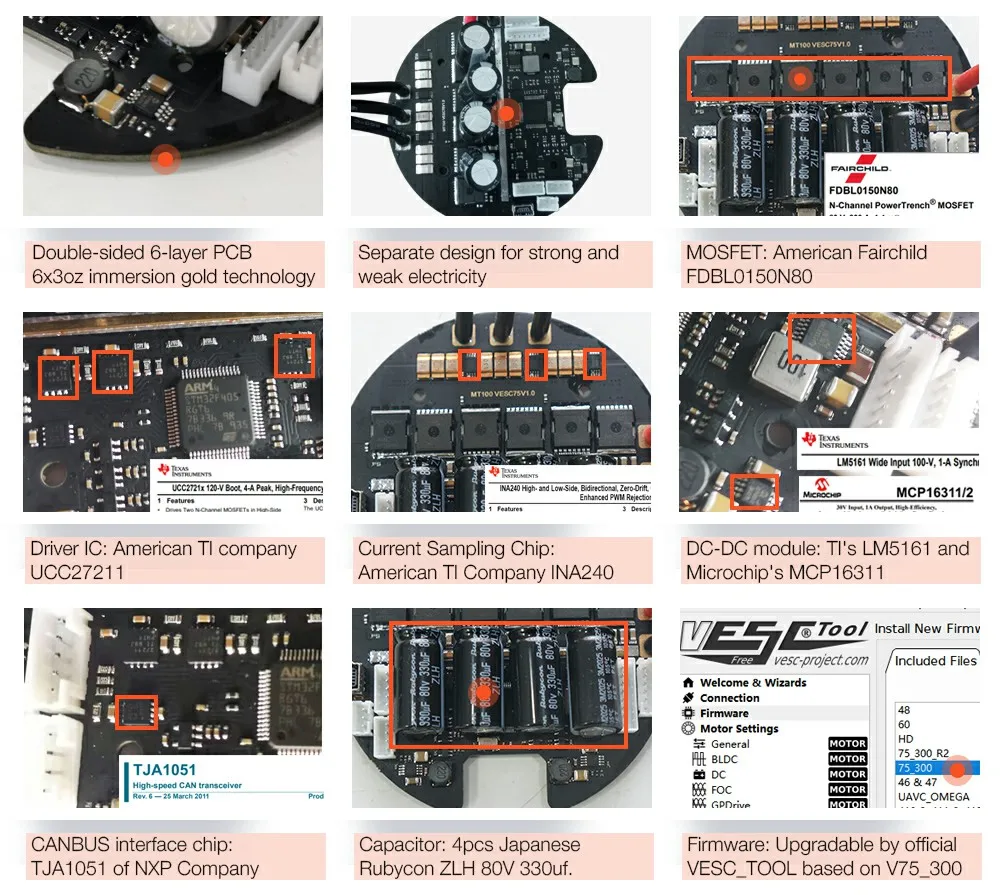

Основные компоненты и преимущества:

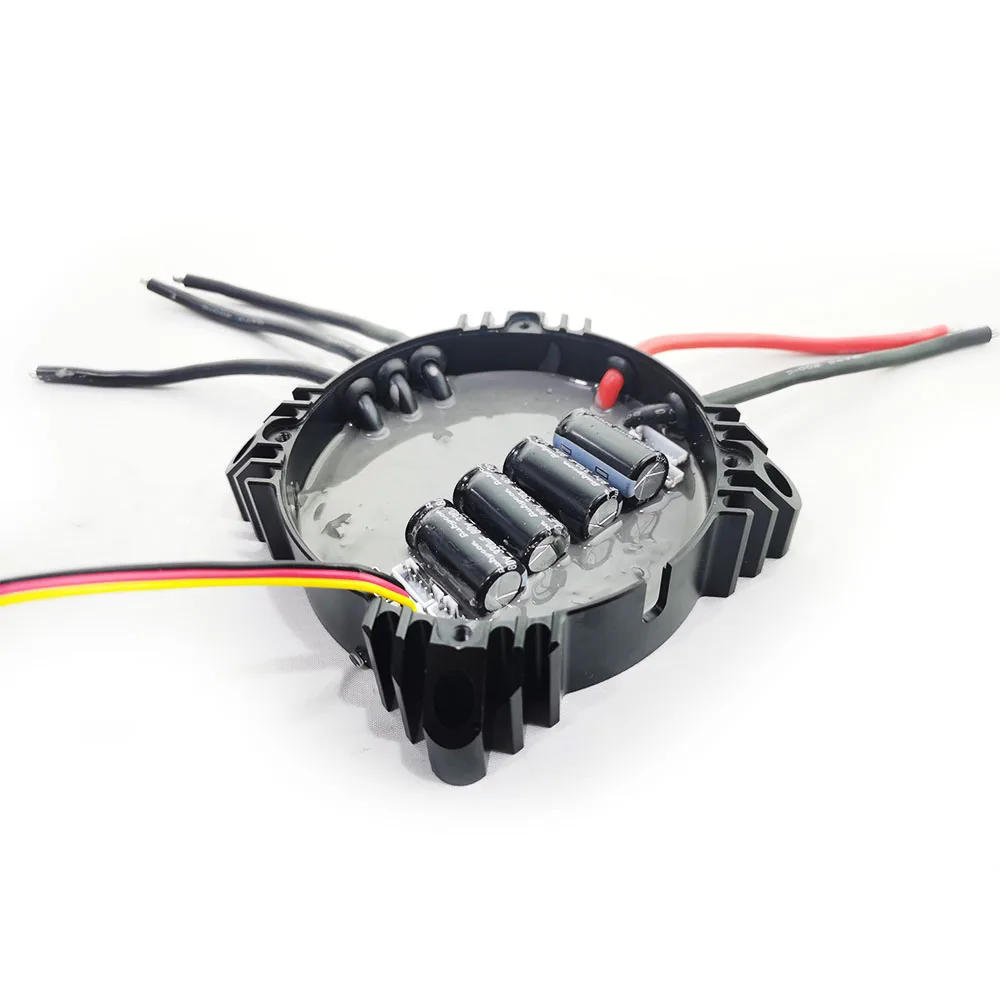

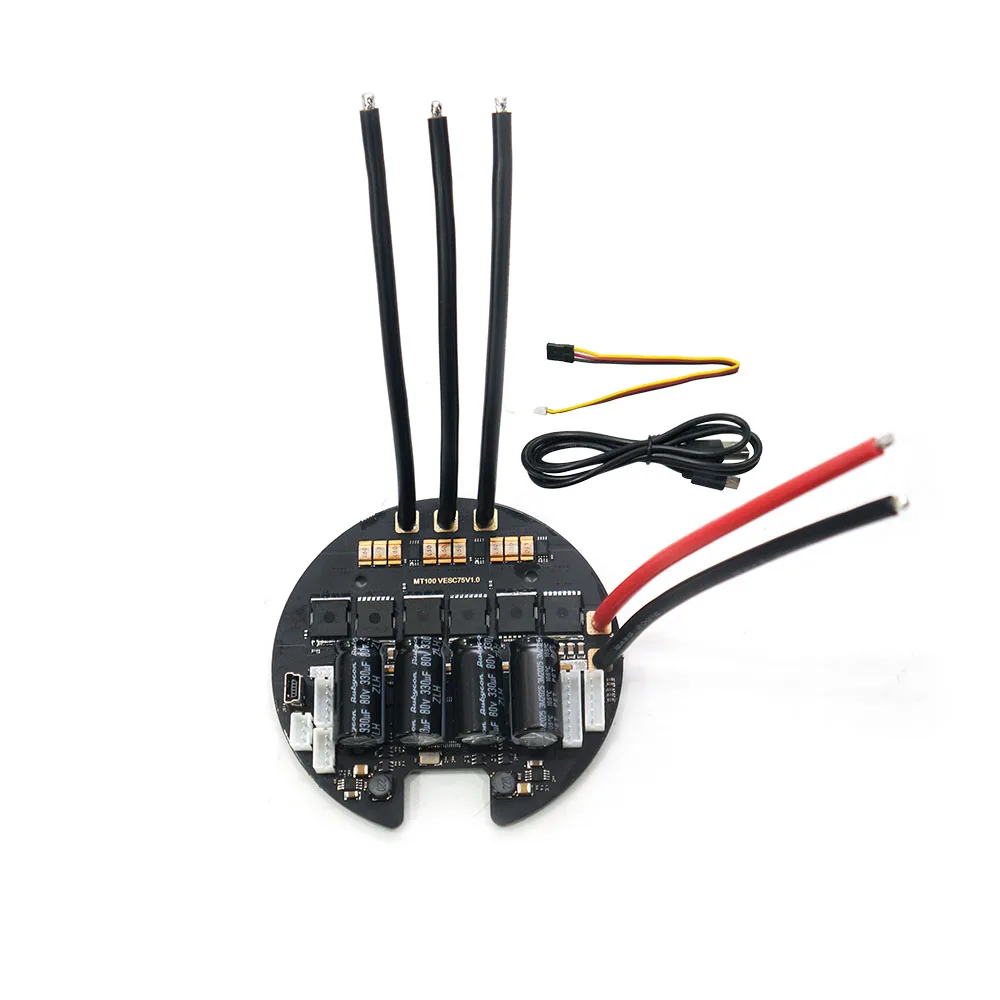

1. Разводка печатной платы, размер и рассеивания тепла он принимает двухсторонняя печатная плата 6 слоев с Разводка платы и отдельная конструкция для сильная и слабая электричества. Производственный процесс-6x3oz immersion gold. Увеличьте площадь меди MOS, чтобы облегчить отведение тепла, и в то же время путем добавления через отверстия для проведения тепла, тепло переносится с металлической нижней поверхности MOS на заднюю поверхность печатной платы и на теплоотвод. По сравнению с традиционным тепловыделением с поверхности смолы MOS, тепловое сопротивление ниже, и это способствует работе в замкнутых пространствах.2. MOSFET: American Fairchild FDBL0150N80 ( Fairchild, который был приобретен на полупроводнике).3. Драйвер IC: американская компания TI uc27211. Этот чип также используется на SuperESC MTSVESC7.5H 300A 85V. На 7,5 H, водитель IC дисков четыре параллельных MOS без какого-либо давления; В то время как на 7.5R, это только диски один, который является еще более бесстрашный.4. Текущий высокоскоростной чип выборки: американская компания TI INA240. Он может сделать выборку тока более быстрой и точной, и имеет хорошее улучшение на FOC и функции защиты от перегрузки по току.5. DC-DC модуль: первый этап DC-DC использует TI LM5161 для преобразования основного напряжения питания в 12 В; второй уровень DC-DC использует микрочип для MCP16311 для преобразования 12V постоянного тока до 3,3 V и 5V. Ток двухступенчатый напряжение конверсионный чип-1A. Учитывая, что внутренняя цепь требует 100 мА, внешний выходной ток контролируется в пределах 900 мА. 6. Микросхема интерфейса CANBUS: TJA1051 компании NXP.7. Конденсатор с алюминиевой крышкой: 4 шт. японский Rubycon ZLH 80V 330 мкФ.8. Кодировщик: Этот ESC не интегрирует чип кодировщика AS5047. При необходимости, пожалуйста, приобретите панель кодировщика отдельно.9. Стандарт прошивки: VESCTOOL автоматически распознает Этот ESC как 7.5_300. Эту прошивку можно использовать.
