Параметры

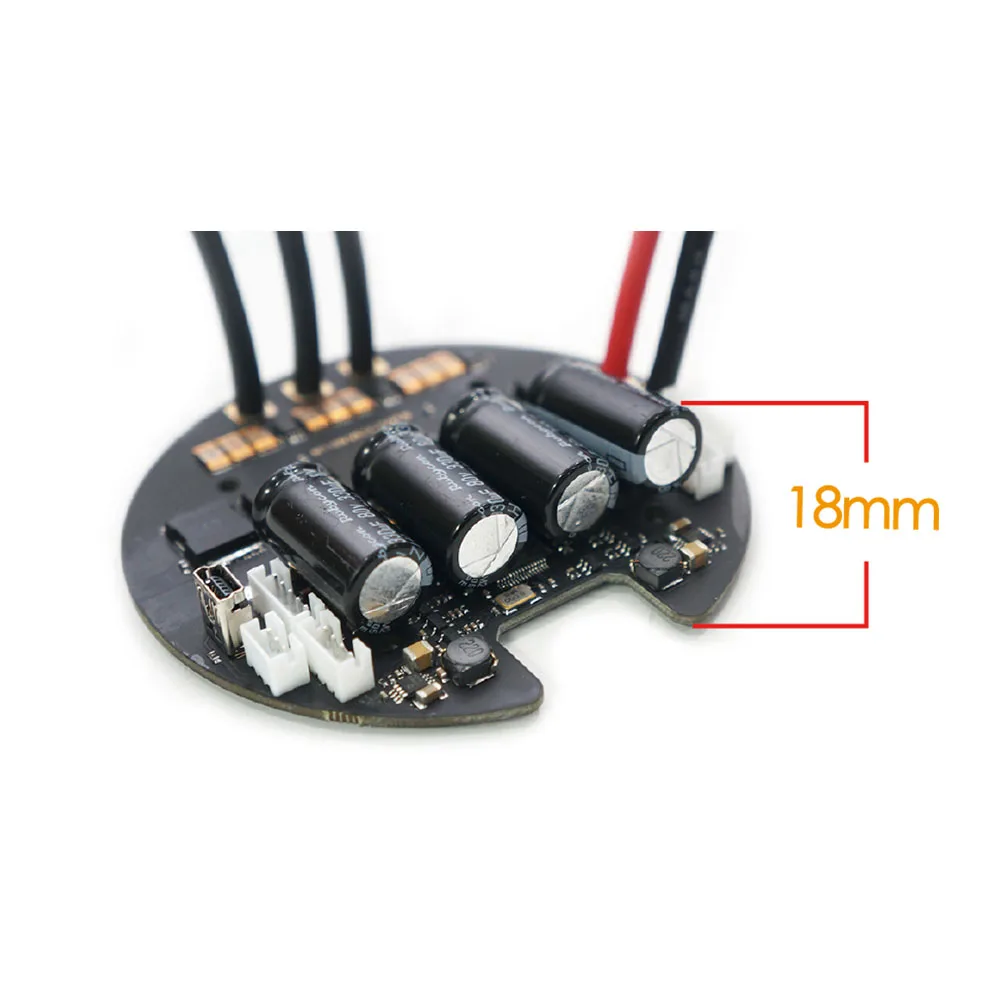

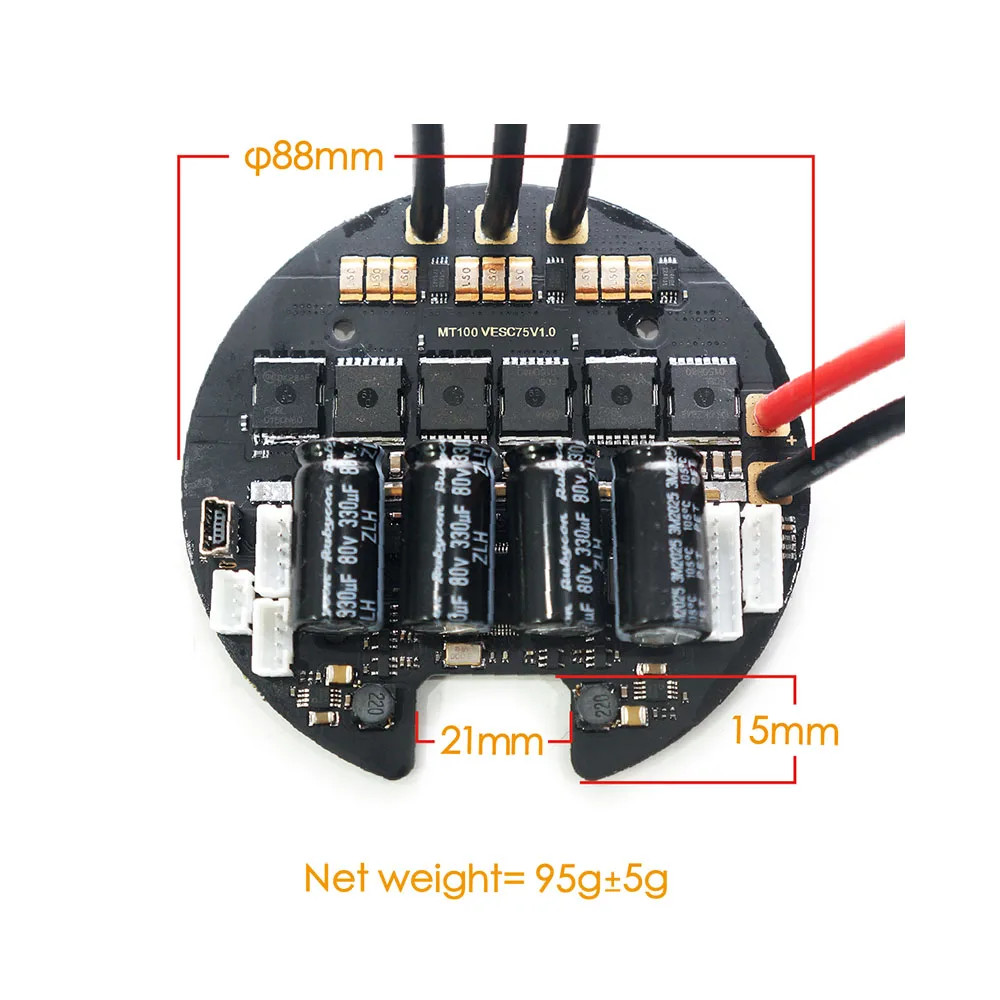

Номер модели: MTSVESC7.5RНапряжение: 15 В-75 в; Lipo 4-18 сCont. Ток: 15-50 в 100A; 51-75 в 50AТок разрыва: 15-50 в 200A ; 51-75 в 100AАппаратная версия: на основе VESC75 высокого напряженияПрошивка: ОбновляемаяКонденсаторы: 4 шт. 330 мкФ 80VBEC: 5V/1.5AРазмер печатной платы: 88 мм (диаметр) * 18 мм (высота)Вес нетто: 95 г.Применение: электрический скейтборд, горная доска, Электрический Лонгборд, боевой робот, электронный велосипед, подводный ROV и т. д.
Определение порта:
1. Usb-порт для программирования.2. Порт PPM для подключения приемопередатчиков PPM;3. SWD порт для получения прямого доступа к чипсету. Диагностика, отладка и данные в реальном времени;4. Может использоваться для связи с другими устройствами и массивами VESC;5. COMM порт для различных видов других способов связи, таких как I2C, ADC, Uart, вы можете использовать Arduino или Raspberry Pi для управления VESC!6. Порт датчика для датчика Холла двигателя s (ABI, Hall, магнитные точные кодеры);
Основные компоненты и преимущества:
1. Разводка печатной платы, размер и рассеивания тепла он принимает двухсторонняя печатная плата 6 слоев с Разводка платы и отдельная конструкция для сильная и слабая электричества. Производственный процесс-6x3oz immersion gold. Увеличьте площадь меди MOS, чтобы облегчить отведение тепла, и в то же время путем добавления через отверстия для проведения тепла, тепло переносится с металлической нижней поверхности MOS на заднюю поверхность печатной платы и на теплоотвод. По сравнению с традиционным тепловыделением с поверхности смолы MOS, тепловое сопротивление ниже, и это способствует работе в замкнутых пространствах.2. MOSFET: American Fairchild FDBL0150N80 ( Fairchild, который был приобретен на полупроводнике).3. Драйвер IC: американская компания TI uc27211. Этот чип также используется на MTSVESC7.5H 300A 85V VESC. На 7,5 H, водитель IC дисков четыре параллельных MOS без какого-либо давления; В то время как на 7.5R, это только диски один, который является еще более бесстрашный.4. Текущий высокоскоростной чип выборки: американская компания TI INA240. Он может сделать выборку тока более быстрой и точной, и имеет хорошее улучшение на FOC и функции защиты от перегрузки по току.5. DC-DC модуль: первый этап DC-DC использует TI LM5161 для преобразования основного напряжения питания в 12 В; второй уровень DC-DC использует микрочип для MCP16311 для преобразования 12V постоянного тока до 3,3 V и 5V. Ток двухступенчатый напряжение конверсионный чип-1A. Учитывая, что внутренняя цепь требует 100 мА, внешний выходной ток контролируется в пределах 900 мА. 6. Микросхема интерфейса CANBUS: TJA1051 компании NXP.7. Конденсатор с алюминиевой крышкой: 4 шт. японский Rubycon ZLH 80V 330 мкФ.8. Кодировщик: Этот ESC не интегрирует чип кодировщика AS5047. При необходимости, пожалуйста, приобретите панель кодировщика отдельно.9. Стандарт прошивки: VESCTOOL автоматически распознает Этот ESC как 7.5_300. Эту прошивку можно использовать
Способ установки и пылезащитная и водонепроницаемая обработка (требует дополнительных расходов)

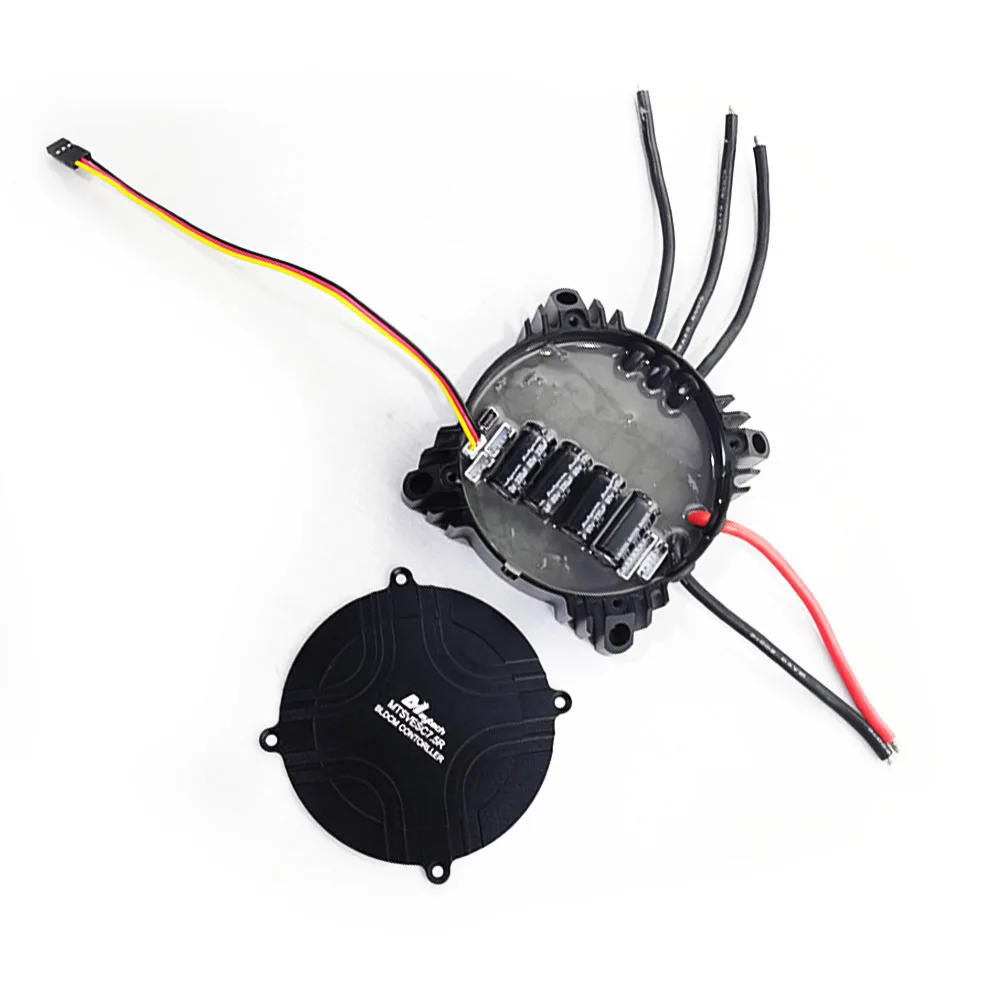

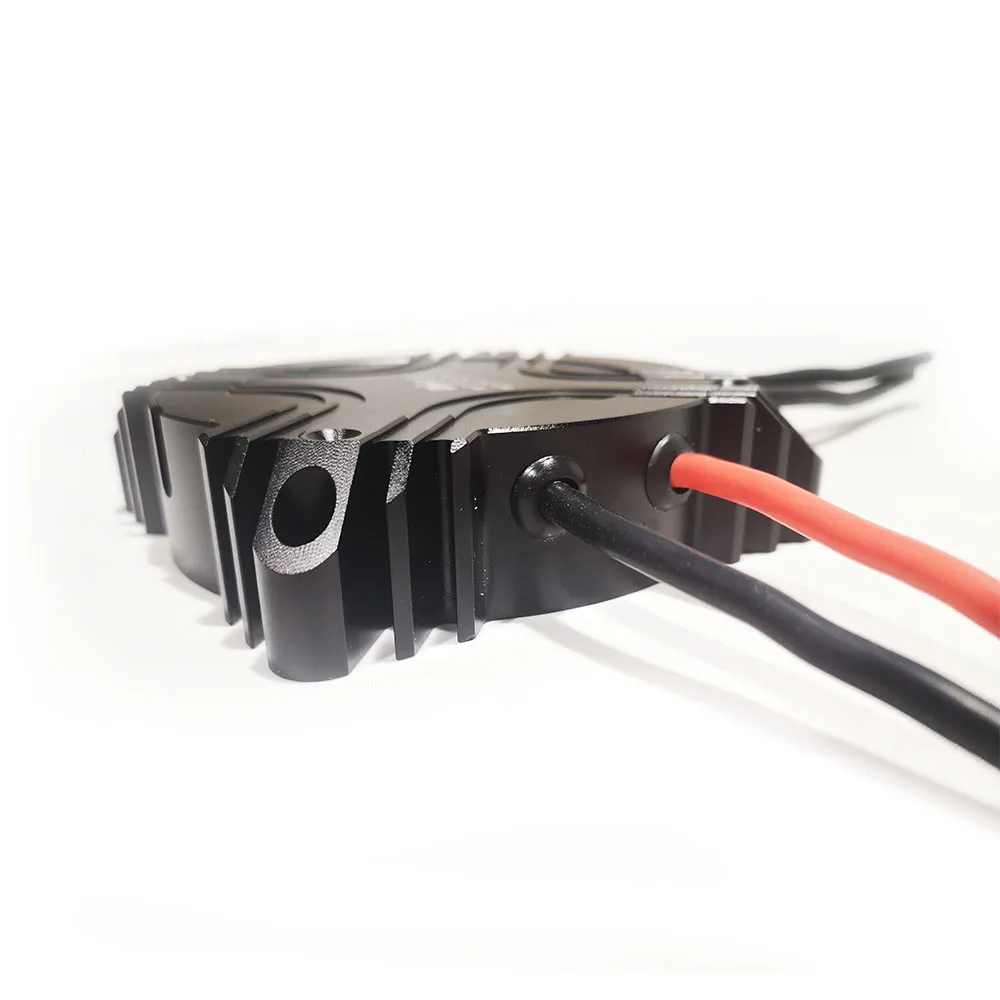

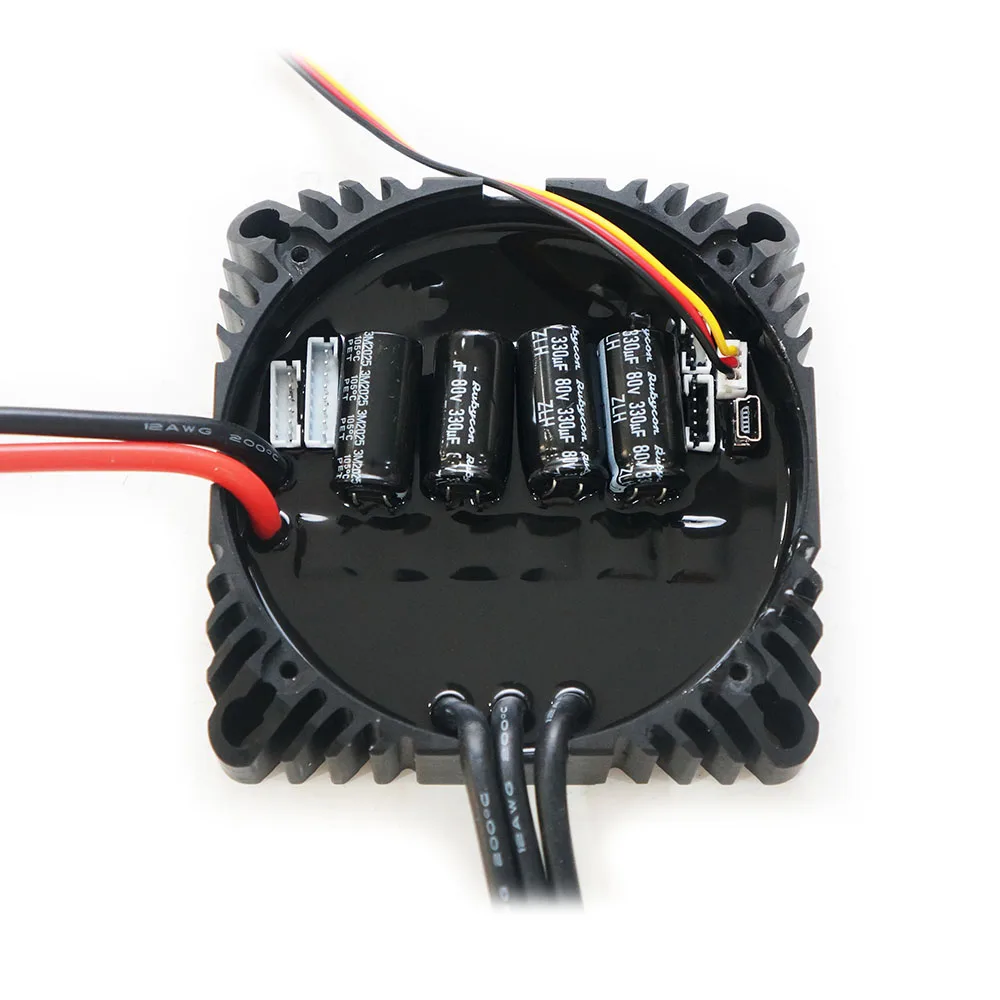

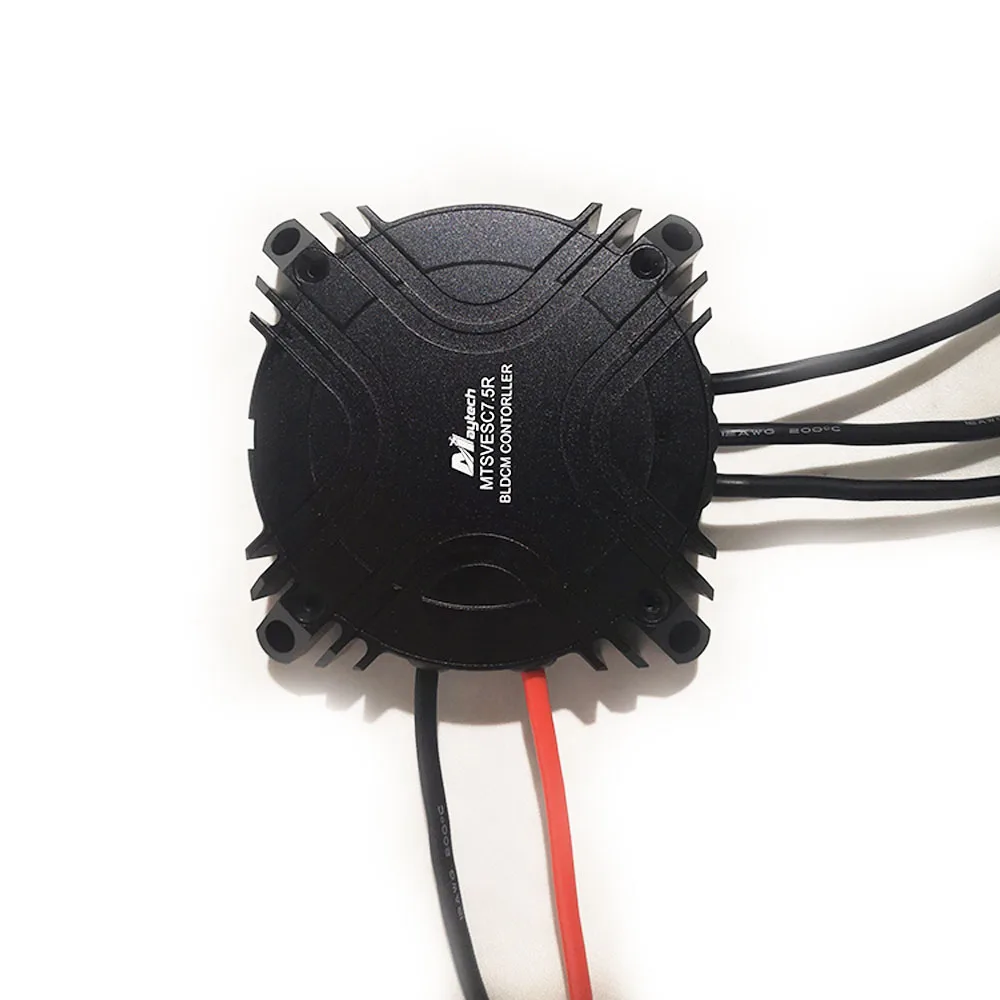

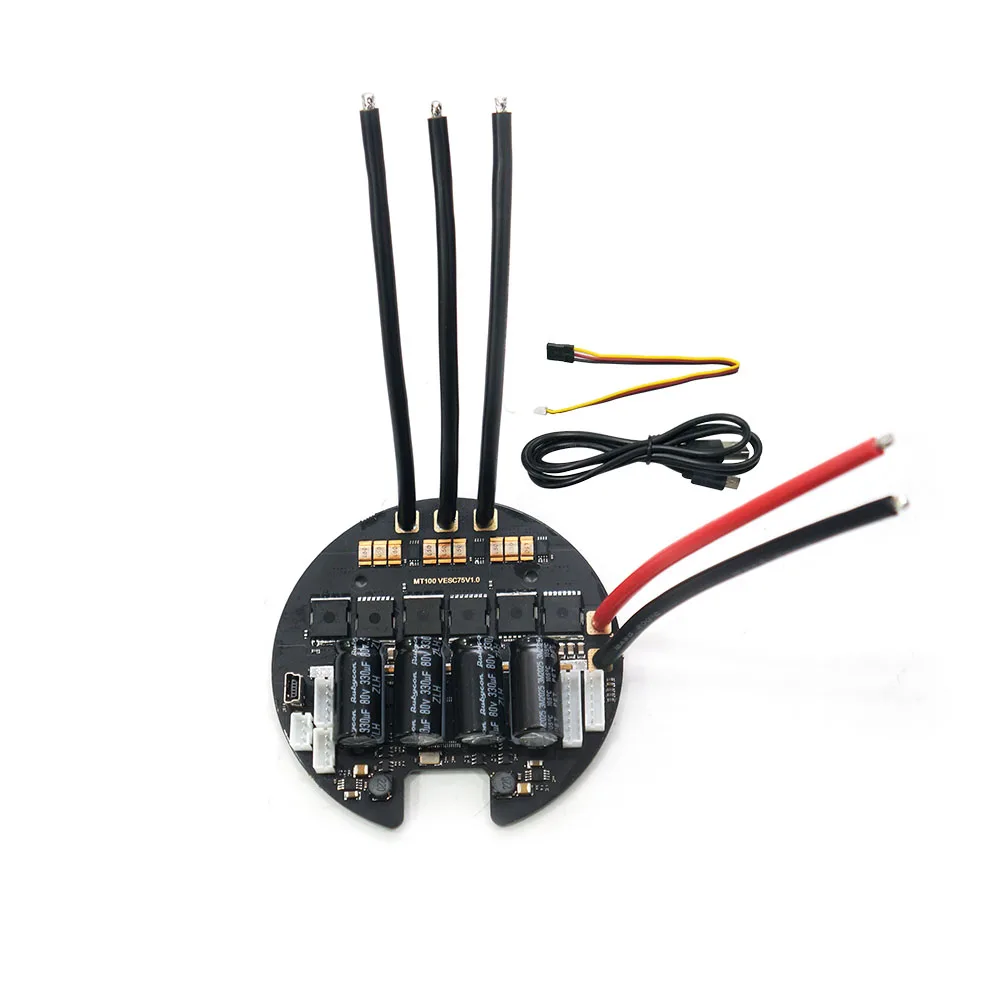

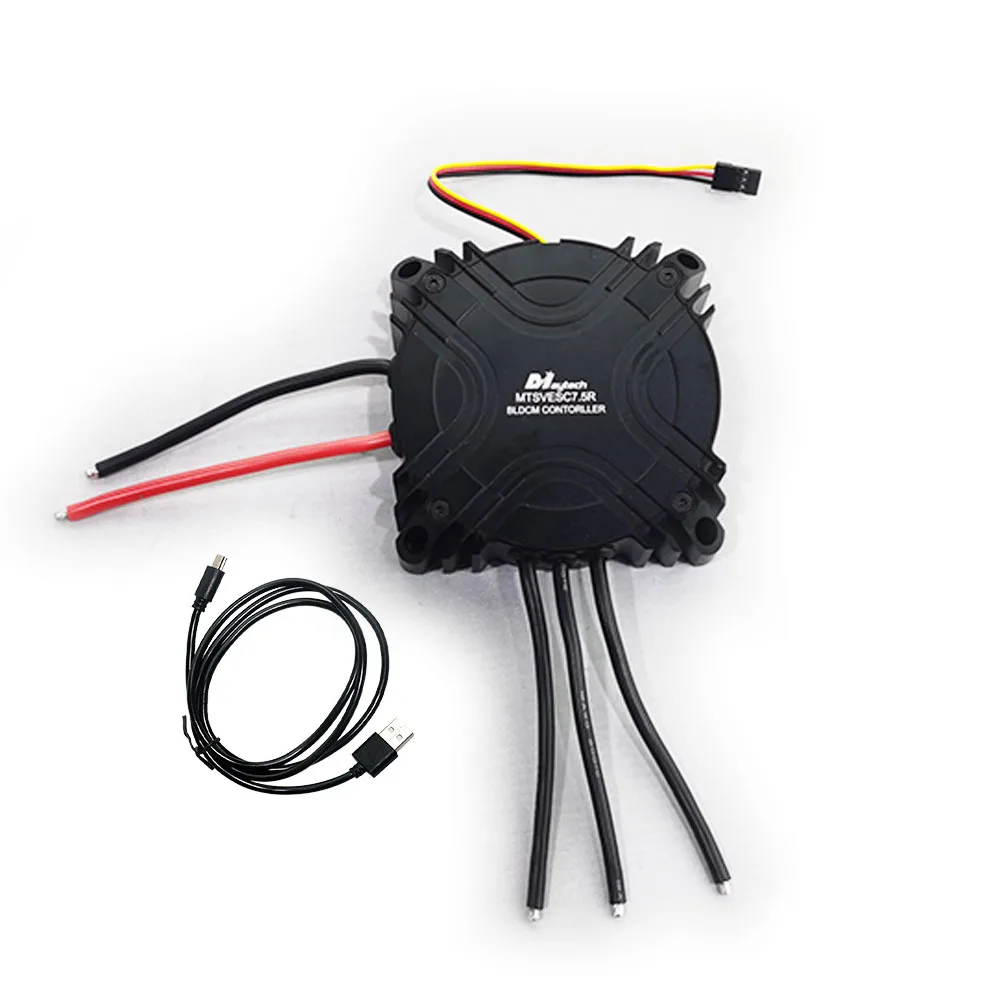

Стандартная версия-чехол без теплоотвода. В стандартной версии есть четыре отверстия для Крепления Винтов M3. В случае необходимости клиенты должны оснащаться теплоотводом, пыленепроницаемым и водонепроницаемым раствором при работе в условиях высокого тока. Рекомендуется прикрепить нижнюю поверхность ESC (поверхность без компонентов) к теплоотводу. Тем не менее, светильник индикатора на ESC находится на поверхности, свободной от компонентов, поэтому клиентам необходимо рассмотреть светильник, направляющий светильник.Во второй версии поставляется алюминиевый чехол с ЧПУ. Есть монтажные отверстия на чехол, и поверхностные компоненты могут быть заполнены клеем (по возможности, клиент может сделать это самостоятельно. Мы будем взимать плату за это, если мы сделаем водонепроницаемую обработку). Все компоненты, Кроме конденсаторов и штифтов, являются водонепроницаемыми IP66. Для водонепроницаемости штифтов заказчикам необходимо подтвердить, какие штифты должны быть подключены, и вынуть штифты, которые не подключены. В светодиодный индикатор размещен на его боковой части чехол.
