Уведомление о наличии:
Контроллер был только что продан, новая партия занимает около 30-45 дней, чтобы быть готовым.
Обзор:

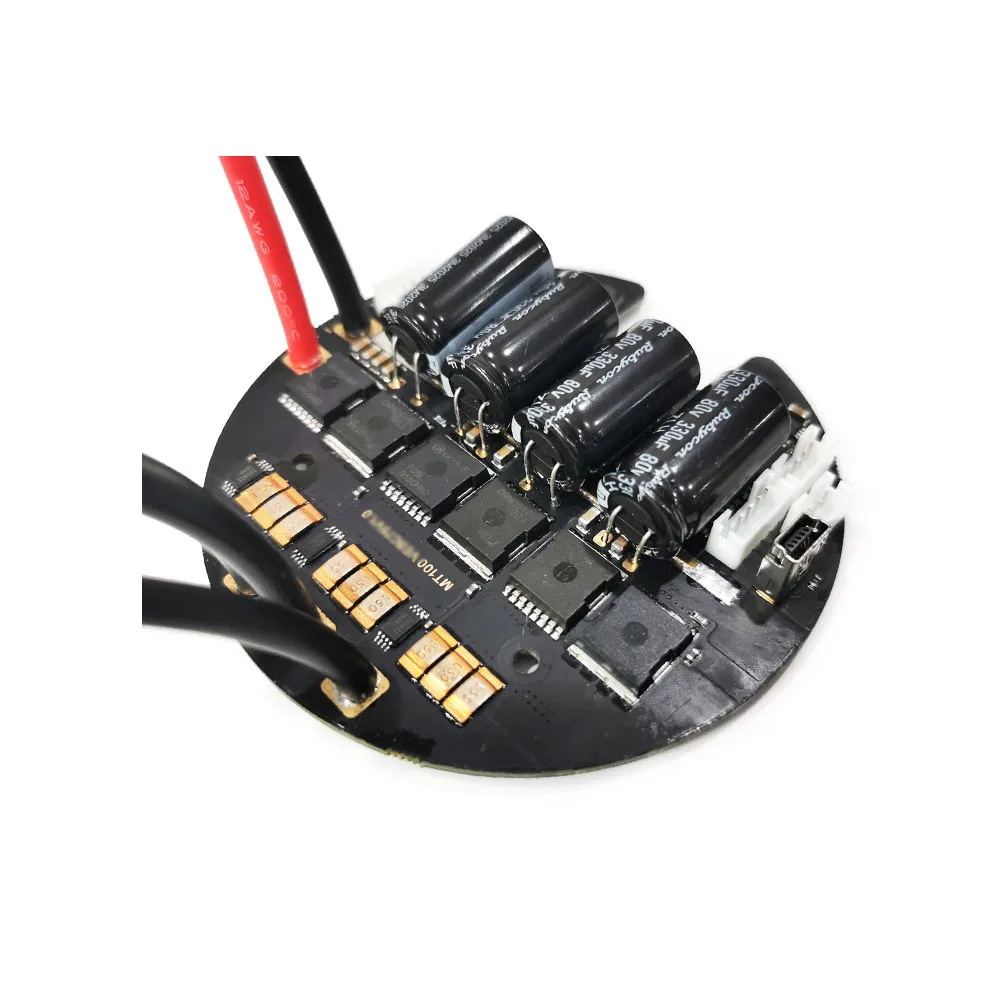

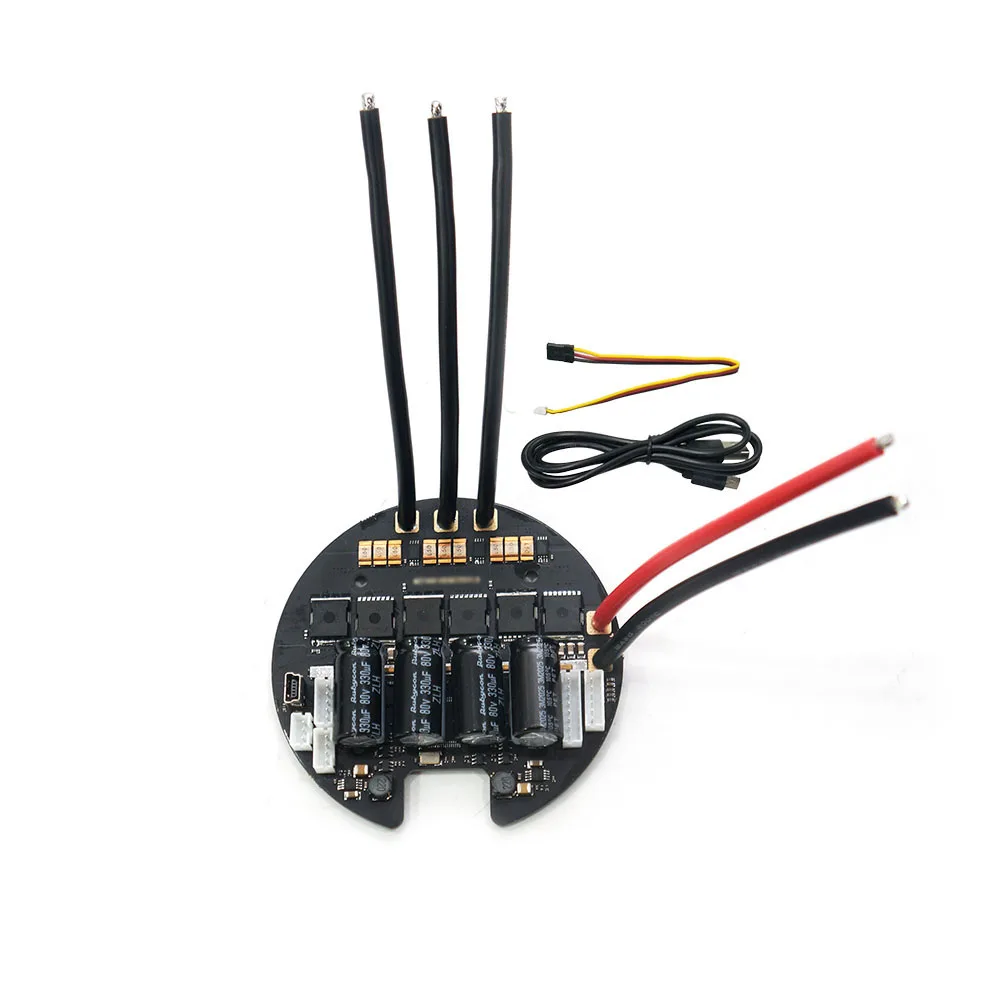

MTSPF7.5R-это круговой PCB ESC на основе 75V VESCTOOL, совместимого с программным обеспечением и аппаратной структурой. Он в основном используется для бесщеточных двигателей на мобильных устройствах с напряжением батареи ниже 18S Lipo. И круглый размер особенно подходит для комбинированной установки с большими совместными двигателями, для использования для контроля положения роботизированных рук и роботизированных собачьих ножек и т. д. Кроме того, он также может сочетаться с подводным Мотором для подводного движения и использоваться для электрического скейтборда, кабельной камеры, электрического велосипеда и т. д.
Особенности:

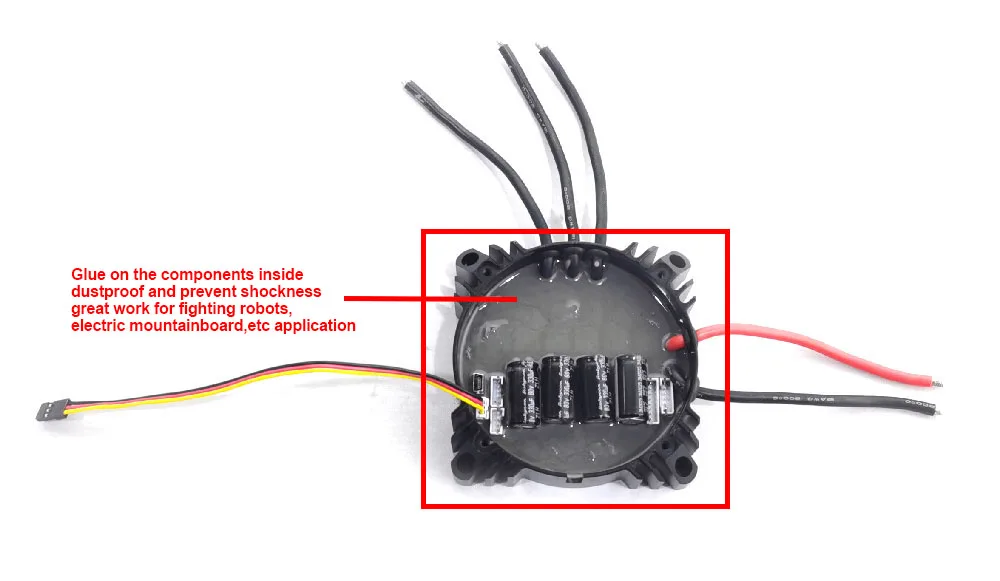

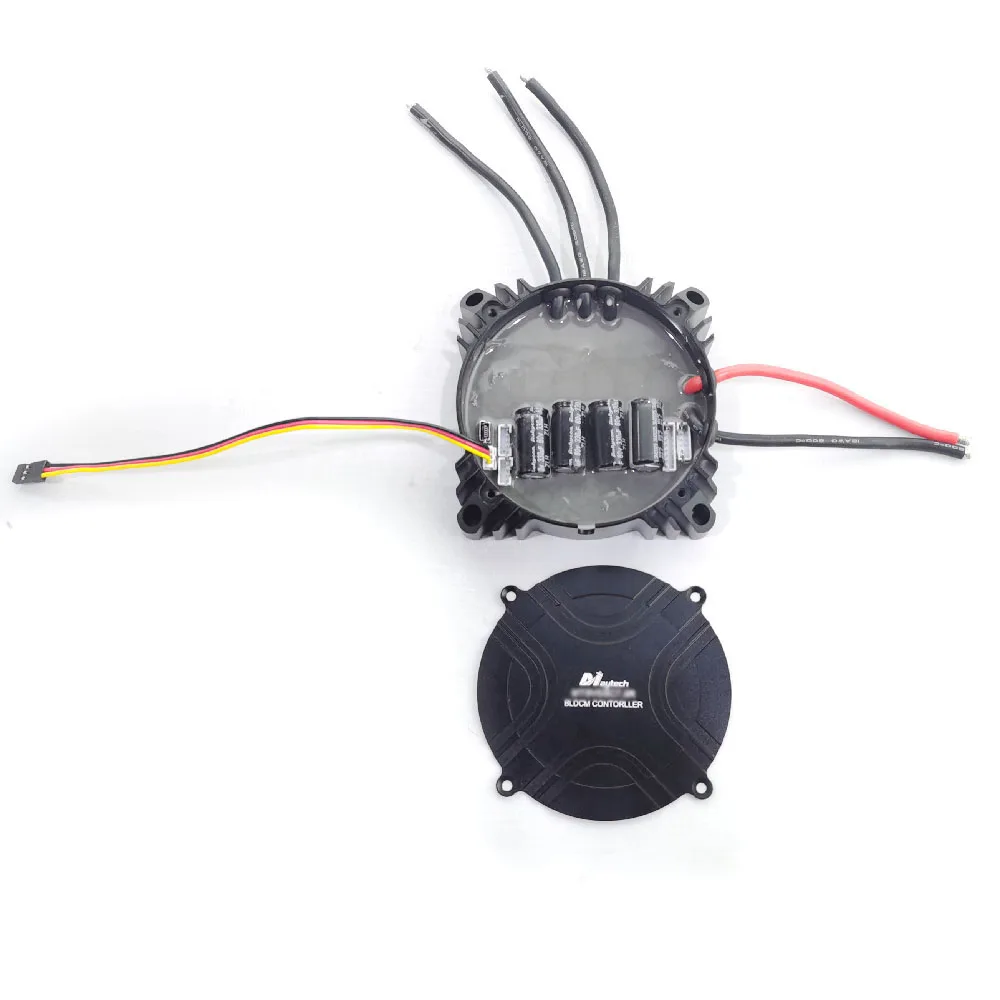

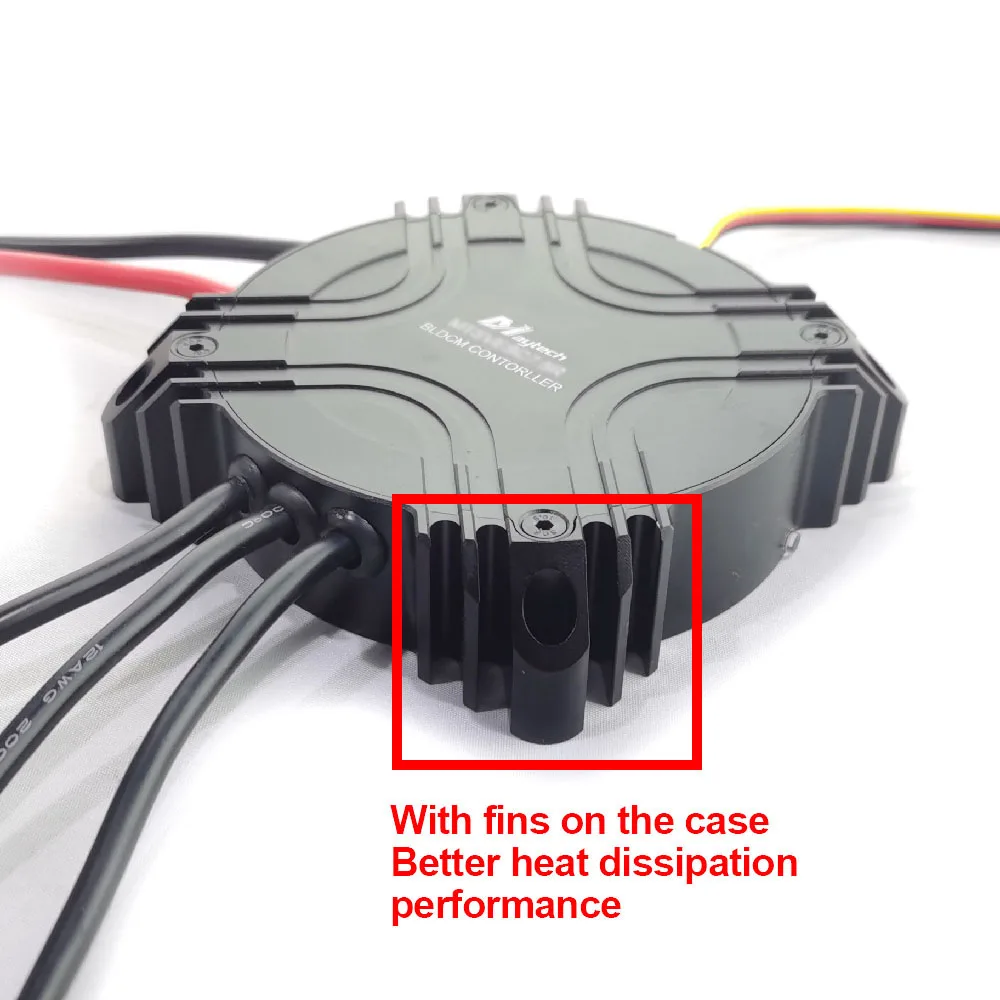

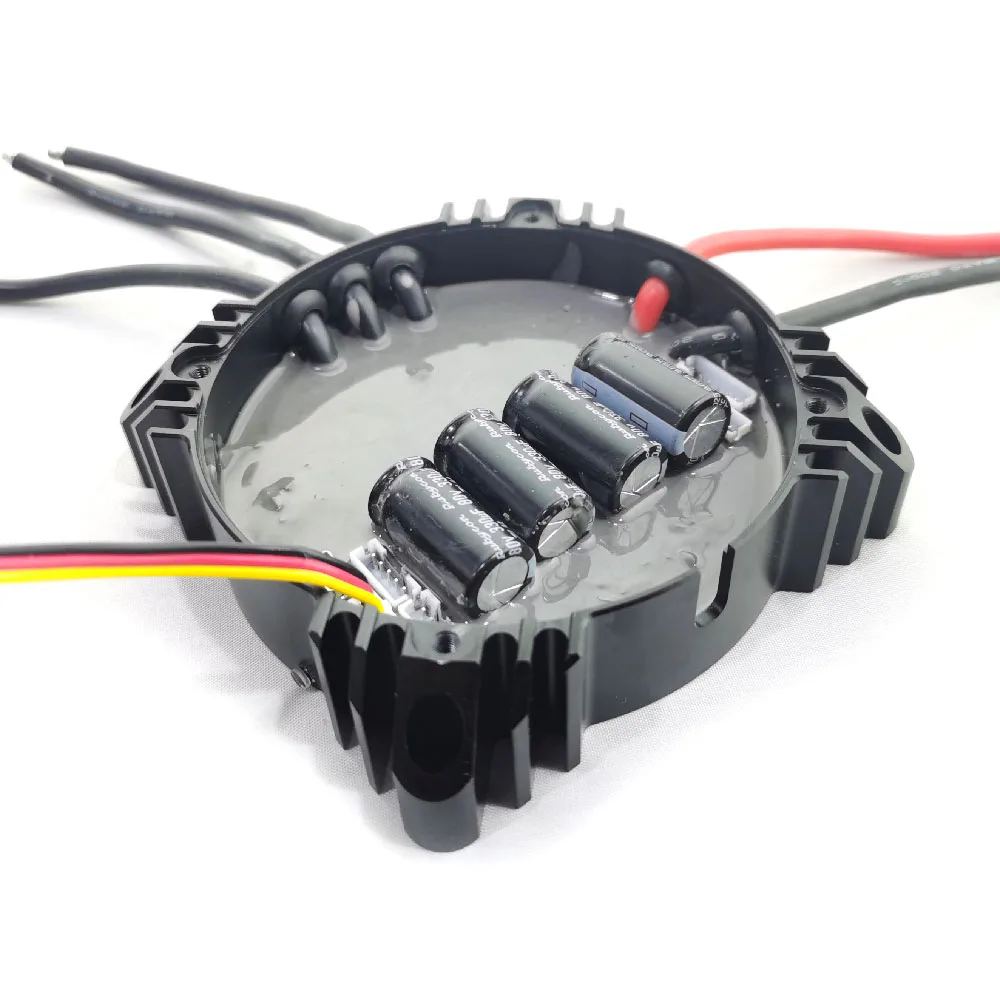

Чехол verion inside components будет наполнен клеем для защиты от пыли и ударов, поэтому, даже если для борьбы с роботами, использованием электрической горной плиты, компоненты могут оставаться в хорошем состоянии.
Характеристики:

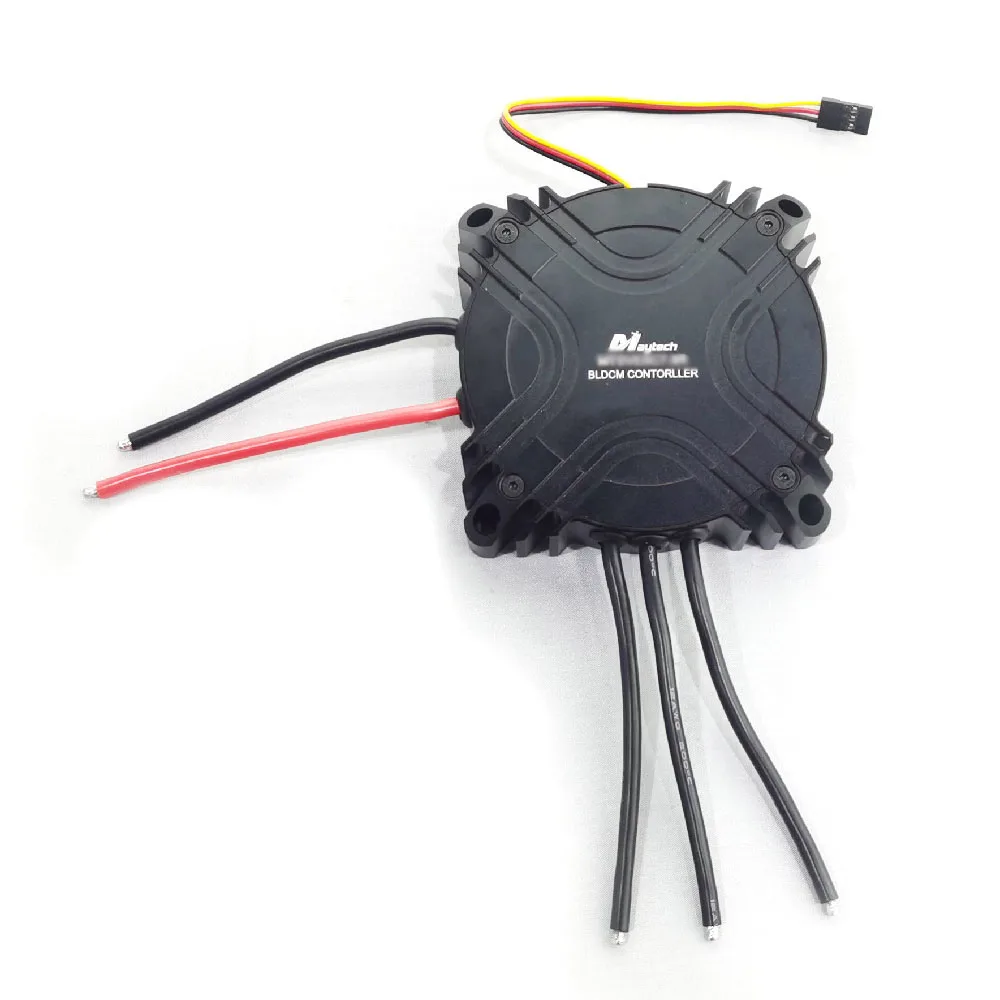

Номер модели: MTSPF7.5R (K), с версией и без чехол
Напряжение: 15 В-75 в; Lipo 4-18 с
Макс конт. Ток: 100A @ 15-50 в; 50A @ 51-75 в
Ток разрыва: 200A @ 15-50 в; 100A @ 51-75 в
Радиатор: вам нужно сделать радиатор в соответствии с вашей реальной ситуацией использования
Аппаратная версия: на основе V7.5 высокого напряжения
Прошивка: обновляемая официальной программой VESC_TOOL
Конденсаторы: 4 шт. 330 мкФ 80V
BEC: 5V/1.5A

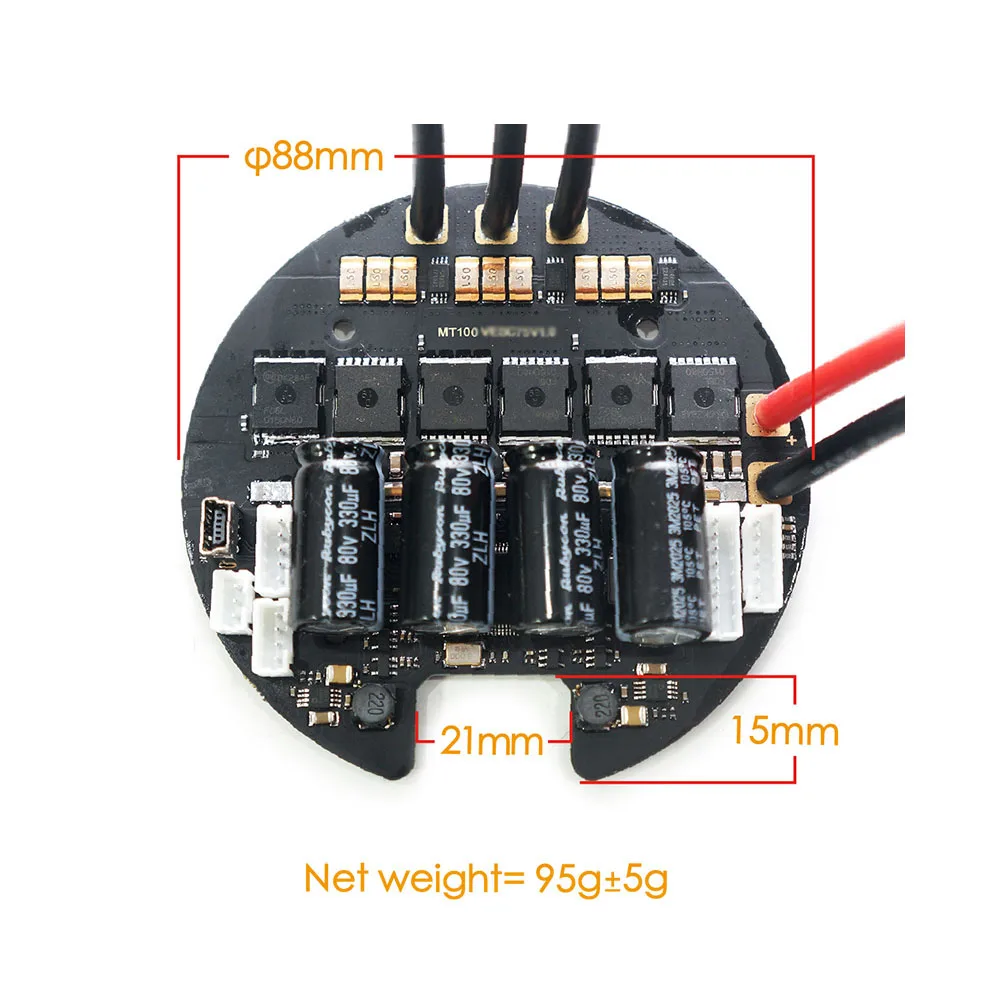

Размер печатной платы: 88 мм (диаметр) * 18 мм (высота)
Вес нетто печатной платы: 95 г.

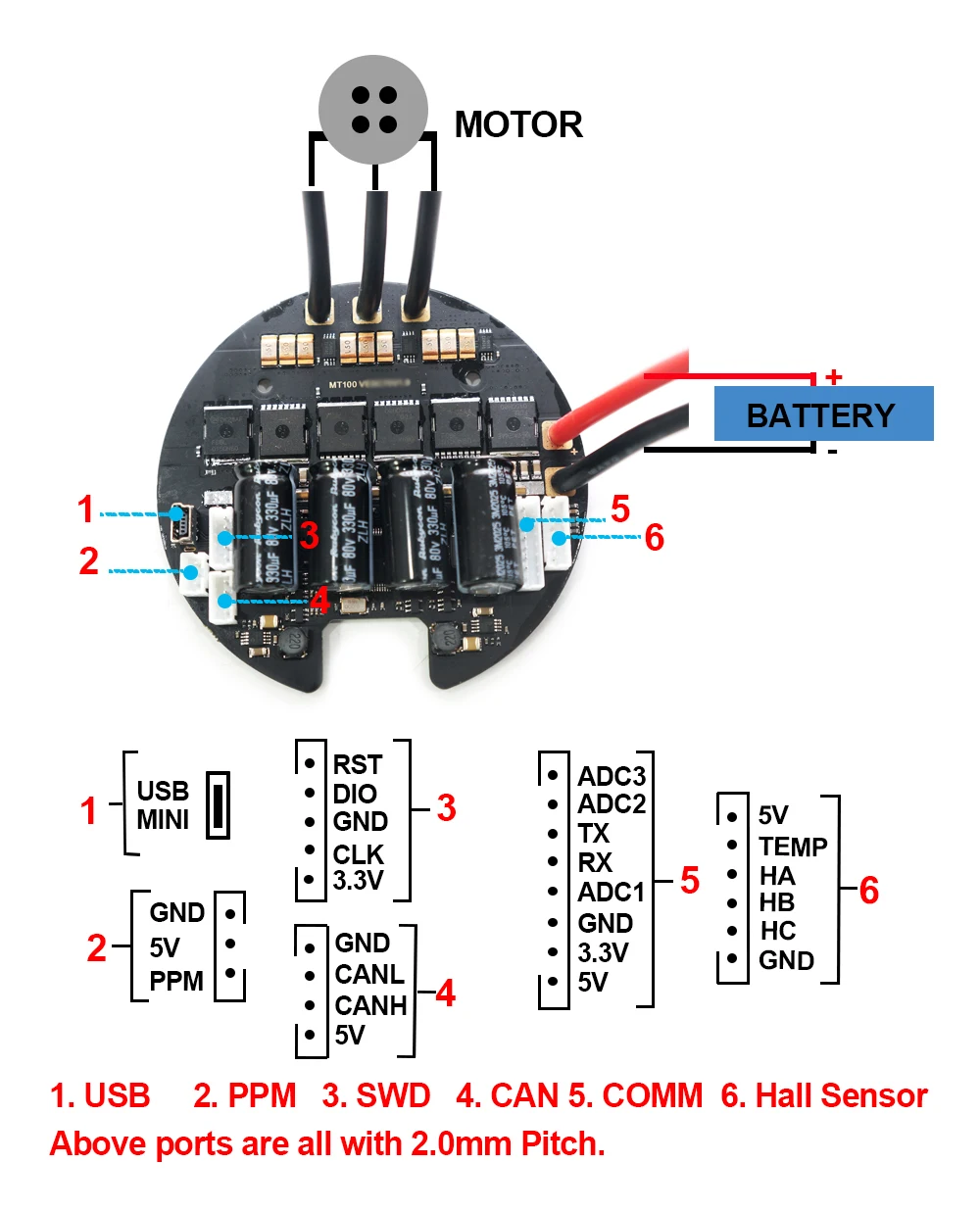

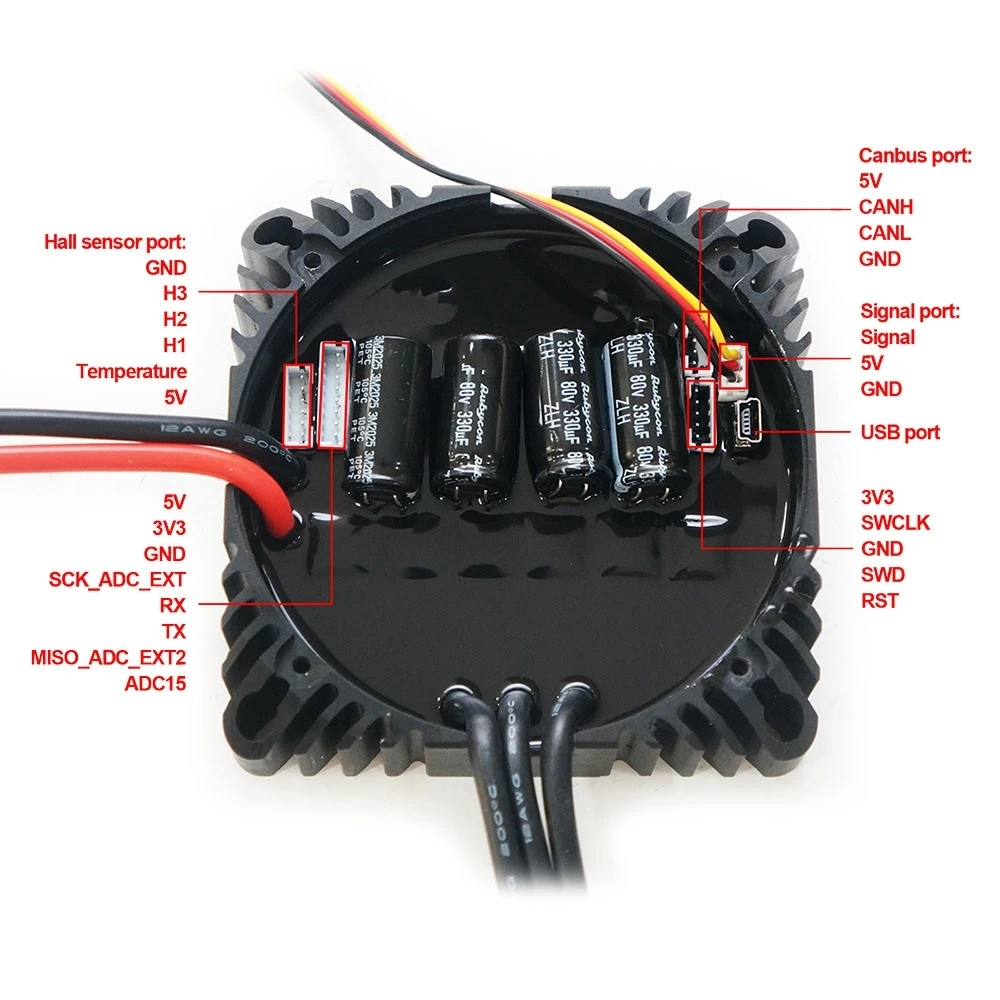

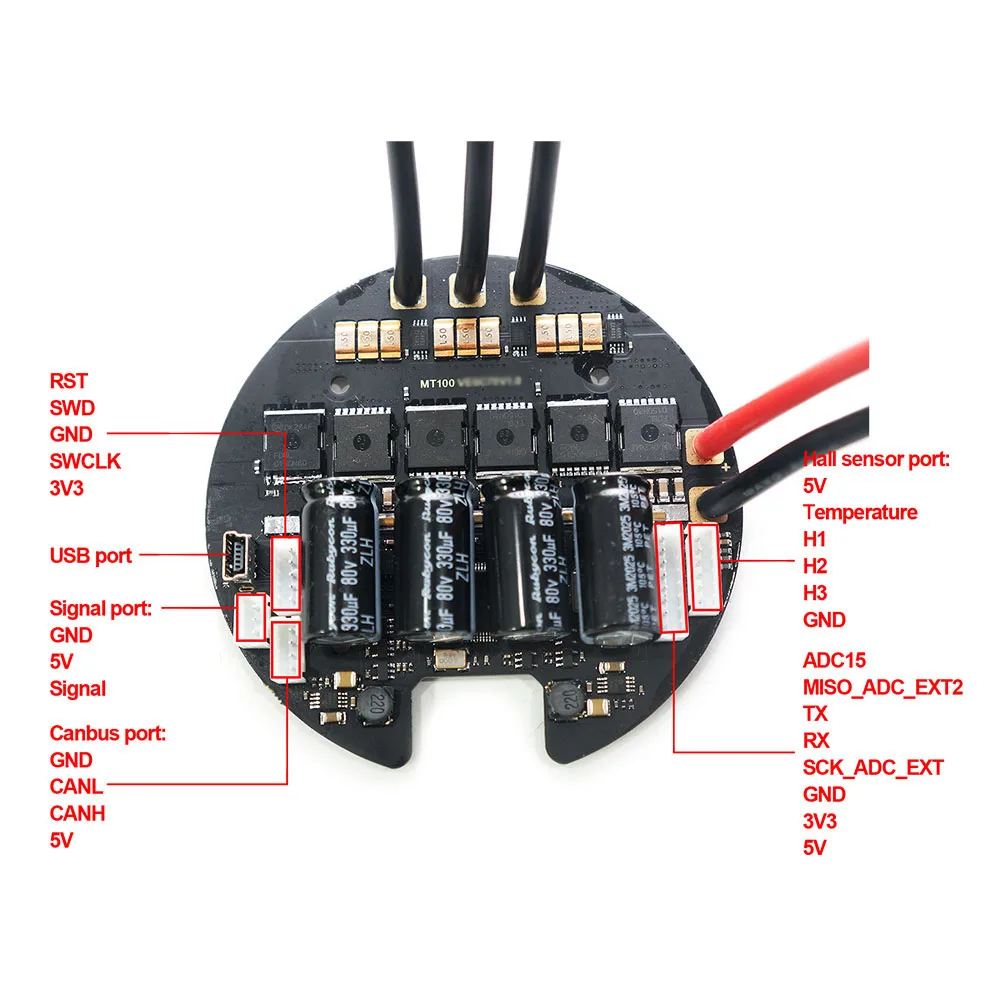

Определение порта:
1. Usb-порт для программирования;
2. Порт PPM для подключения приемопередатчиков PPM;
3. SWD порт для получения прямого доступа к чипсету. Диагностика, отладка и данные в реальном времени;
4. Может порт для связи с другими устройствами и массивами контроллера;
5. COMM порт для различных видов других способов связи, таких как I2C, ADC, Uart, вы можете использовать
Arduino или Raspberry Pi для управления контроллером!
6. Порт датчика для датчика Холла двигателя s (ABI, Hall, магнитные точные кодеры).

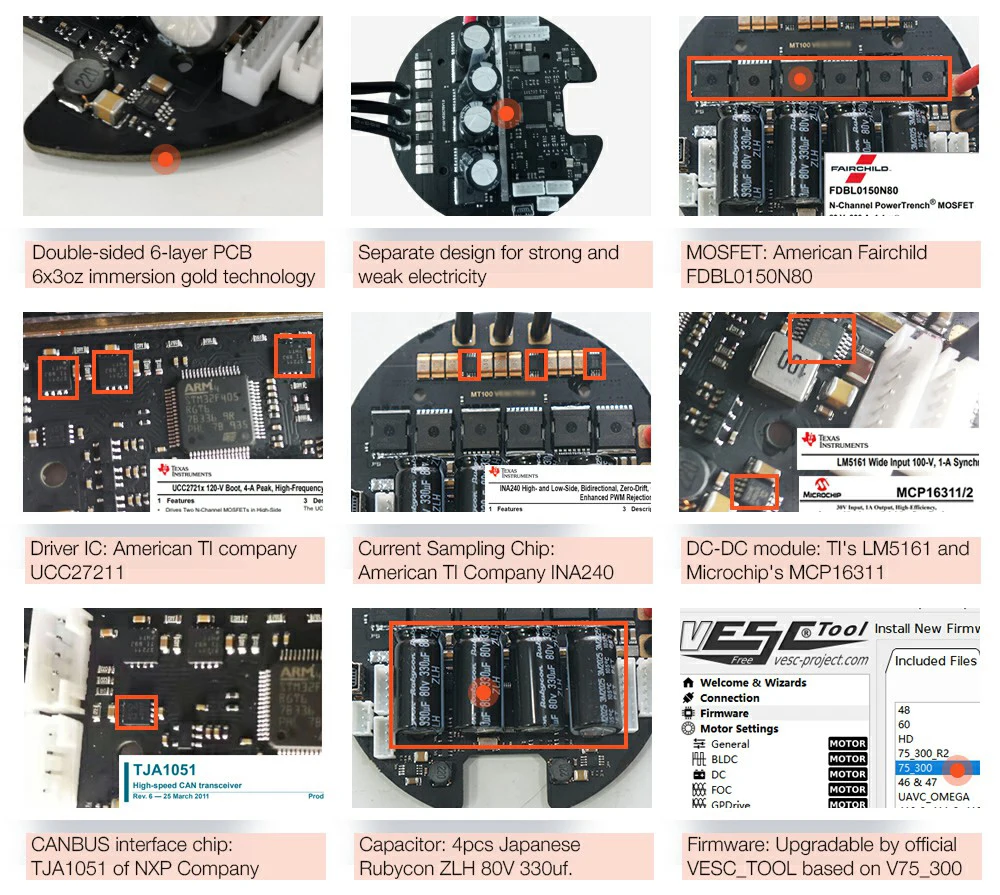

Основные компоненты и преимущества:
1. Схема PCB, размер и тепловыделение
Он принимает двухсторонняя печатная плата 6 слоев с Разводка платы и отдельная конструкция для сильная и слабая электричества. Производственный процесс-6x3oz immersion gold.
Увеличьте площадь меди MOS, чтобы облегчить отведение тепла, и в то же время путем добавления через отверстия для проведения тепла, тепло переносится с металлической нижней поверхности MOS на заднюю поверхность печатной платы и на теплоотвод. По сравнению с традиционным тепловыделением с поверхности смолы MOS, тепловое сопротивление ниже, и это способствует работе в замкнутых пространствах.
2. MOSFET:Американский Fairchild FDBL0150N80 ( Fairchild, который был приобретен на полупроводнике).
3. IC драйвера:Американская компания TI uc27211. Этот чип также используется на MTSPF7.5HK 300A 75V Super FOC ESC на 7,5 H, драйвер IC дисков четыре параллельных MOS без какого-либо давления; В то время как на 7.5R, он только приводит в движение один, что еще более бесстрашно.
4. Текущий высокоскоростной чип выборки:Американская компания TI INA240. Он может сделать выборку тока более быстрой и точной, и имеет хорошее улучшение на FOC и функции защиты от перегрузки по току.
5. DC-DC модуль:
Первый этап DC-DC использует TI LM5161 для преобразования основного напряжения питания в 12 В;
Второй уровень DC-DC использует микрочип для MCP16311 для преобразования 12V постоянного тока до 3,3 V и 5V.
Ток двухступенчатый напряжение конверсионный чип-1A. Учитывая, что внутренняя цепь требует 100 мА, внешний выходной ток контролируется в пределах 900 мА.
6. Интерфейс CANBUS:TJA1051 компании NXP.
7. Конденсатор:4 шт. японский Rubycon ZLH 80V 330 мкФ.
8. Кодировщик:Этот ESC не интегрирует чип кодировщика AS5047. При необходимости, пожалуйста, приобретите панель кодировщика отдельно.
9. Стандарт прошивки:VESCTOOL автоматически распознает Этот ESC как 7.5_300. Эту прошивку можно использовать.

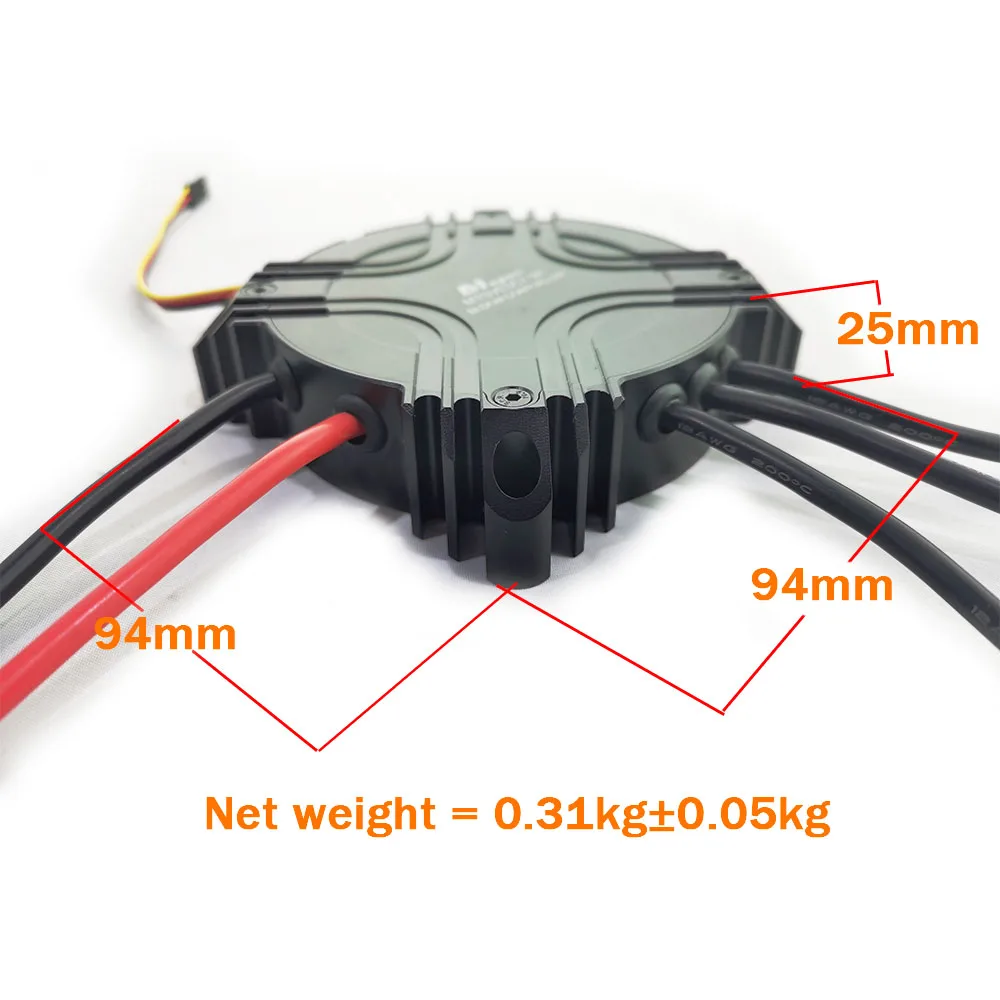

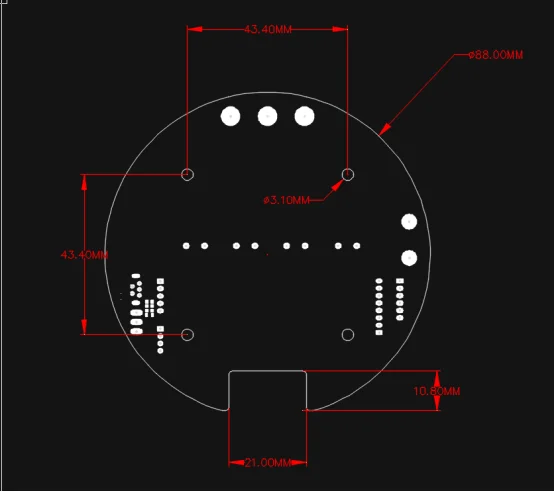

Размер:
