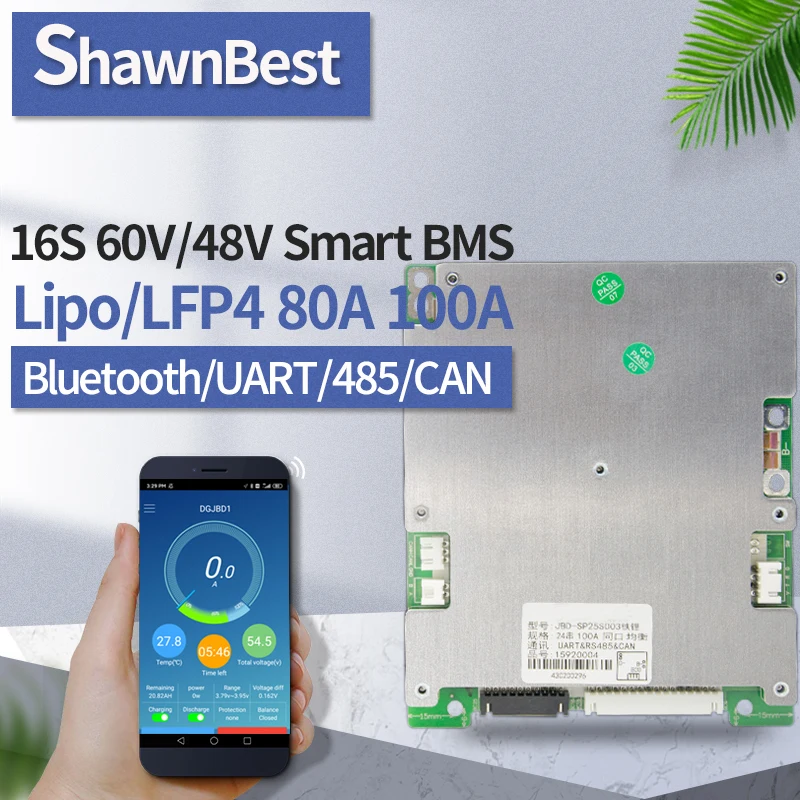

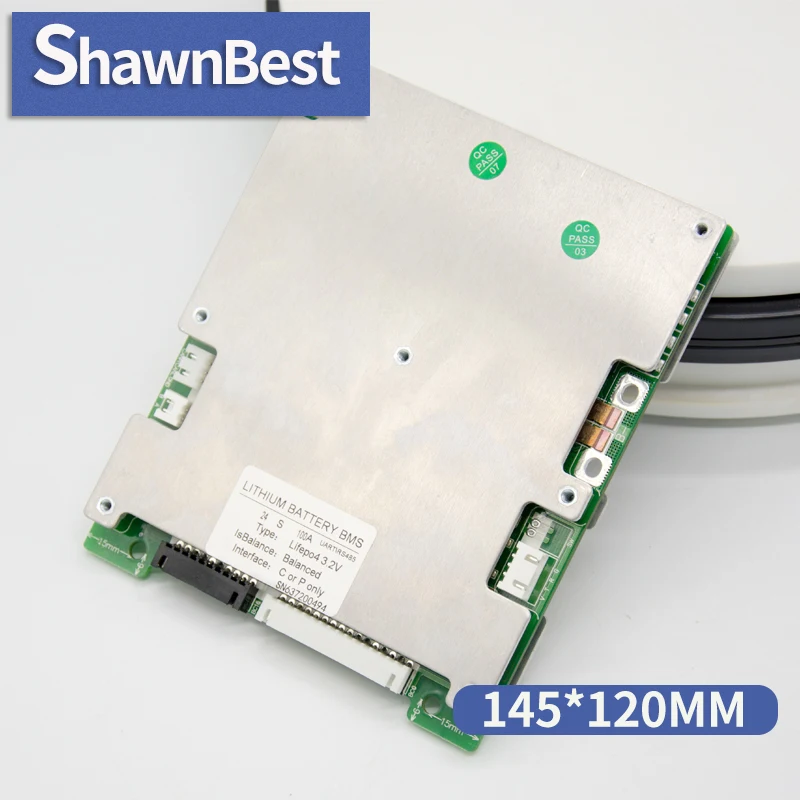

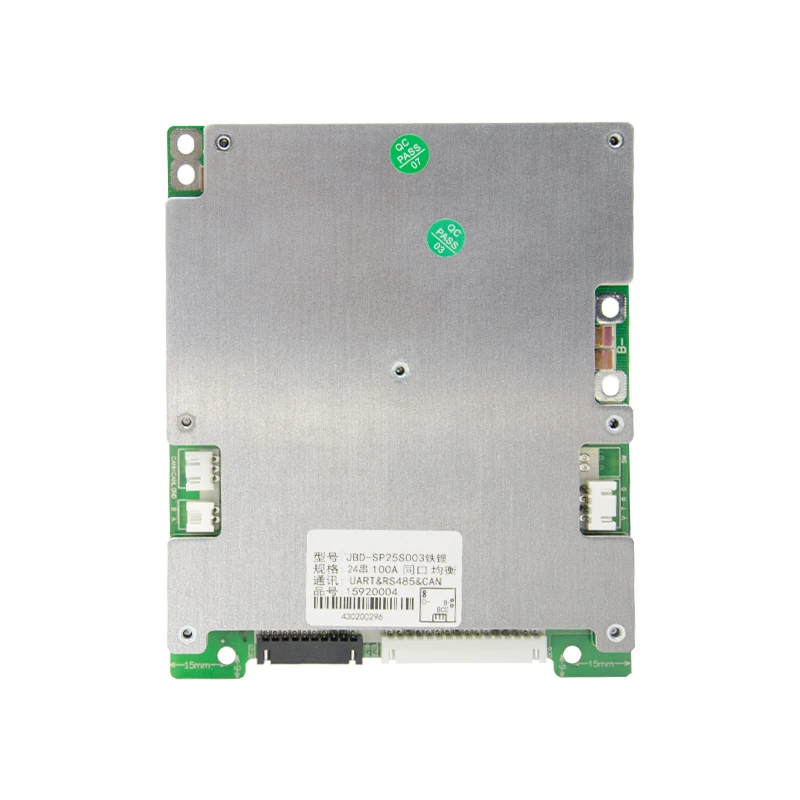

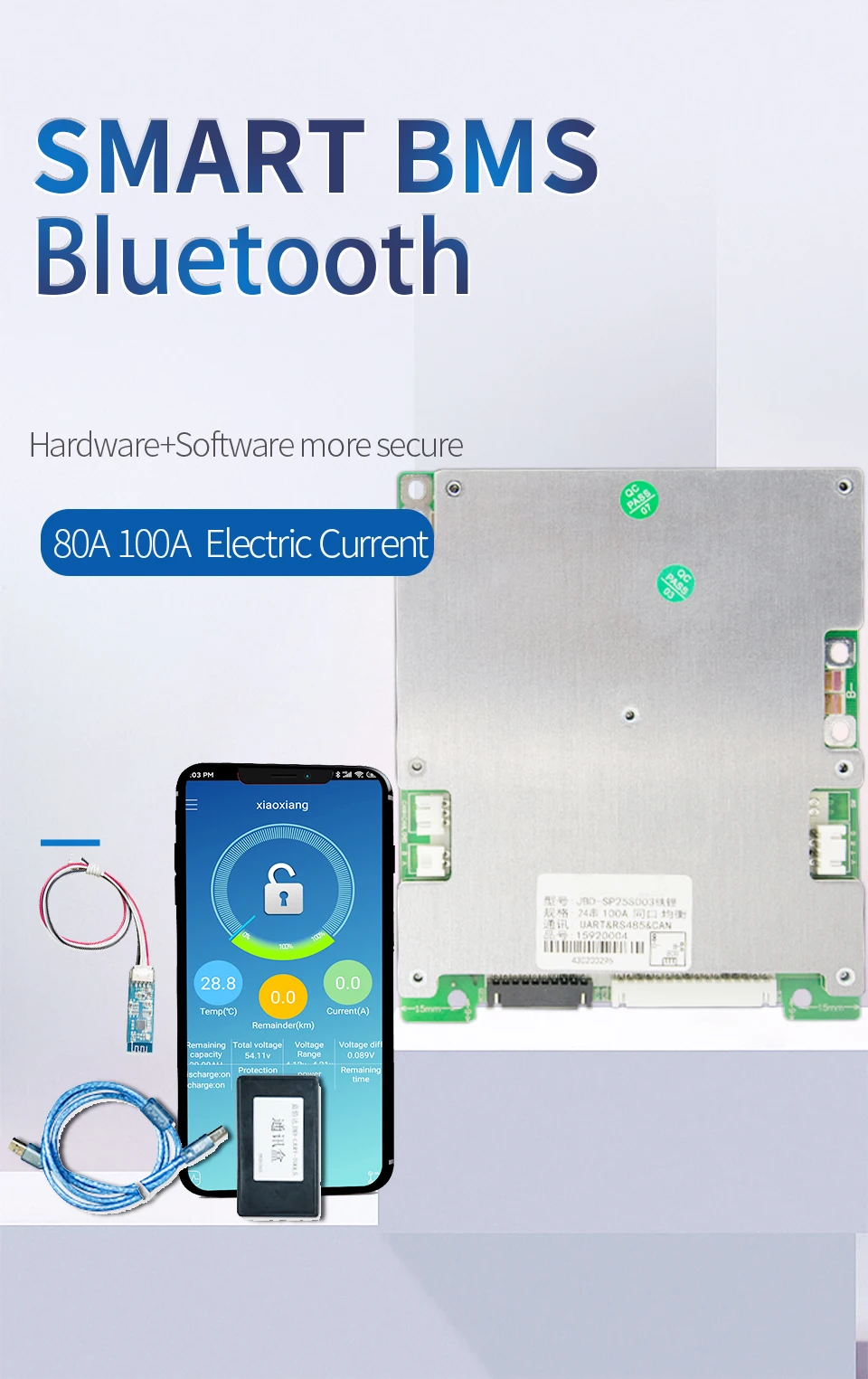

Смарт BMS 16s 48 В LiFePo4 60 в LiPo 80a 100a Sup порт Bluetooth приложение литиевая батарея Защитная плата баланс общий порт PCM

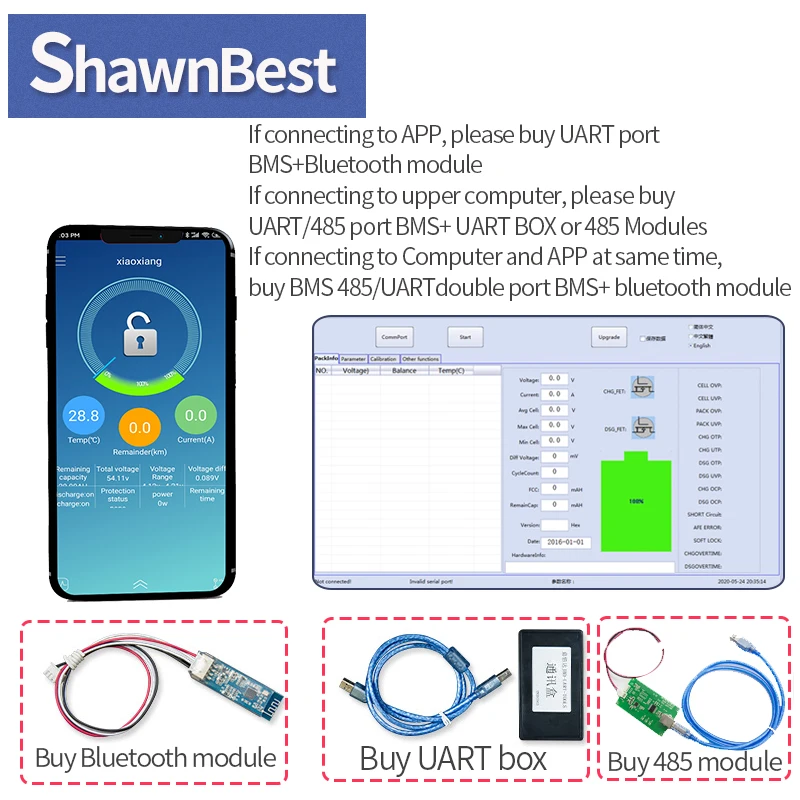

1. Если вам нужно подключить ваш мобильный телефон, вам нужно купить BMS с коммуникационная плата интерфейса UART порт или коммуникационная плата интерфейса UART порт, а затем добавить модуль bluetooth.2. Если вы Подключите компьютер только для чтения данных, вам нужно купить BMS, а затем добавить UART box,3. Примечание: модуль Bluetooth/UART box и ЖК-дисплей не могут быть использованы одновременно, из-за того, что они могут быть подключены только с одним общим портом

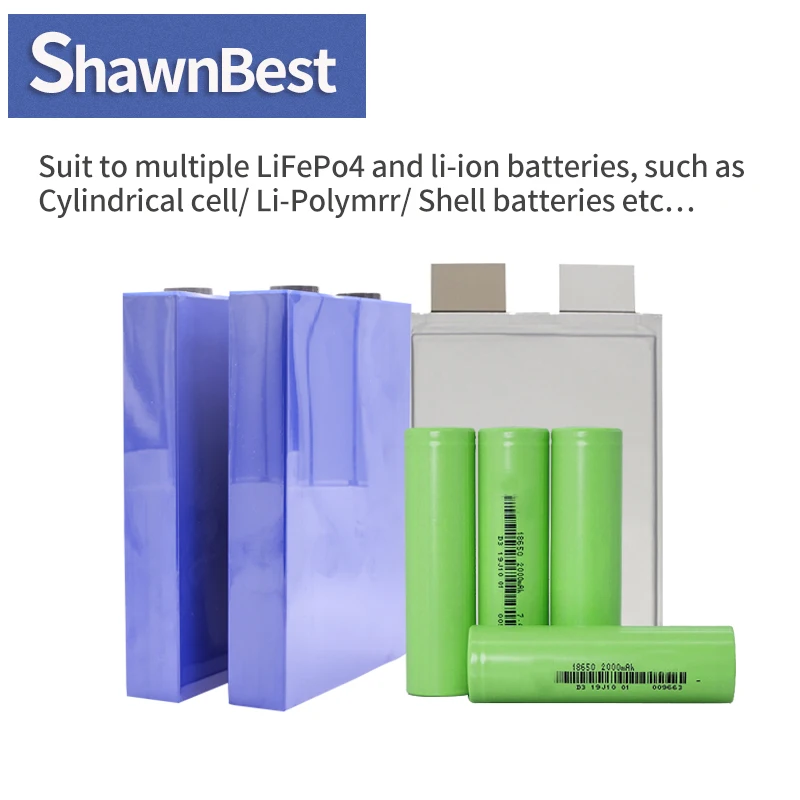

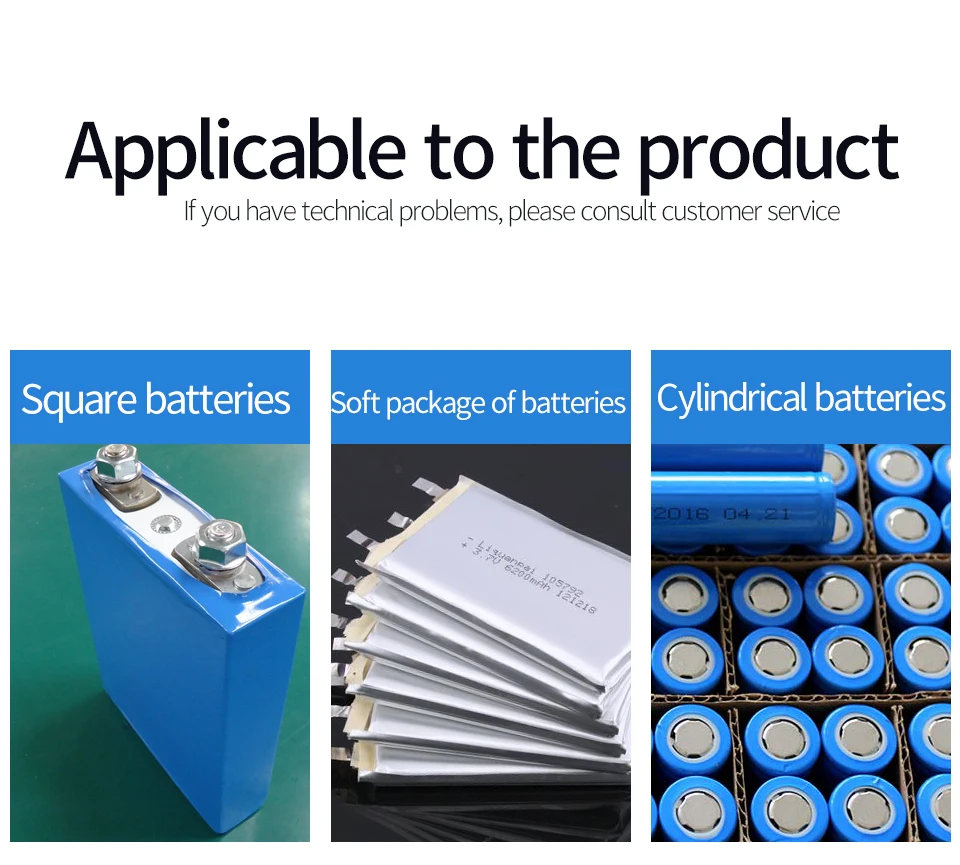

16s Lipo/lfp4 80a 100a smart bms может быть применен к литиевым батареям с различными химическими свойствами, такими как литий-ионный, литий-полимерный. Литий-железо фосфат и т. Д. Защитная панель имеет сильную грузоподъемность и максимальный непрерывный ток разряда может достигать 100А.• Защита 16s cell series• Различные функции защиты для зарядки и разрядки• Разрядка перегрузки по току, защита от короткого замыкания функциональные процессы оборудования• Перенапряжение, понижение напряжения, температура, защита от перегрузки функциональные процессы программного обеспечения• Точный расчет SOC с функцией SOC автоматического обучения• Разрядка перегрузки по току, защита от короткого замыкания функциональные процессы оборудования• Оснащен модулем Bluetooth с поддержкой UART /485/CAN

Параметры защиты BMS регулируютсяПараметры продукта LFP4 BMSДиапазон рабочего напряжения: 40-58,4 вРабочий ток: 80A 100AЗащита от избыточной зарядки напряжение: 3,65 ± 0,05 VЗащита от избыточной разрядки напряжение: 2,5 ± 0,1 VСбалансированный включения напряжение: 3,4 ± 0,05 VЗащита от перегрузки по току: 90A 110AВысокая температура защиты значение зарядки: 65 ± 2 ℃Высокая температура защиты значение разряда: 70 ± 2 ℃Внутреннее сопротивление:<10 МОмПараметры продукта Li-Ion BMSДиапазон рабочего напряжения: 44,8-68 вРабочий ток: 80A 100AЗащита от избыточной зарядки напряжение: 4,25 ± 0,05 VЗащита от избыточной разрядки напряжение: 2,7 ± 0,1 VСбалансированный включения напряжение: 4,0 ± 0,05 VЗащита от перегрузки по току: 90A 110AВысокая температура защиты значение зарядки: 65 ± 2 ℃Высокая температура защиты значение разряда: 70 ± 2 ℃Внутреннее сопротивление:<10 МОм

Номинальный зарядный ток (CC-CV) 80A 100AНоминальный ток разряда 80A 100AЗарядное устройство напряжения (CC-CV) литий-ионными типами аккумуляторов: Батарея серии * 4,2 VНапряжение зарядного устройства (CC-CV) lifepo4: серия батарей * 3,6 ВЗащита от избыточной зарядки напряжения литий-ионными типами аккумуляторов: 4,250 V ± 0,05 VЗащита от избыточного заряда lifepo43,65 V ± 0,05 VВремя задержки защиты от избыточного заряда: 2000 ± 1000 мсЗащита от избыточного заряда Li-Ion:4,150 V ± 0,05 VЗащита от перезарядки восстановление напряжения lifepo43,500 V ± 0,05 VЗащита от избыточной разрядки напряжения литий-ионными типами аккумуляторов: 2,700 V ± 0,1 VЗащита от перенапряжения lifepo4: 2,5002,600 V ± 0,1 VЗащита от перегрузки напряжение: 2000 ± 1000 мсЗащита от избыточной разрядки восстановления напряжения литий-ионными типами аккумуляторов: 3,000 V ± 0,1 VЗащита от избыточной разрядки восстановления напряжения lifepo4: 3,000 V ± 0,1 VЗащита от перегрузки по току значение: 90A 110AЗадержка перегрузки по току зарядки: 5 с ± 3 сРегулировка зарядки: 32SЗащита от перегрузки по току 1 значение тока: 90A 110AЗащита от перегрузки по току 1: 5 с ± 3 сЗащита от перегрузки по току 2 задержка: 200-1000 мсЗащита от перегрузки по току состояние восстановления: 32SЗащита от короткого замыкания задержка time300-500 СШАЗащита от короткого замыкания: отсоедините 5S нагрузкиСбалансированный включения напряжения литий-ионными типами аккумуляторов: 4,000 V ± 0,05 VСбалансированный включения напряжение lifepo4: 3,400 V ± 0,1 VРазница в напряжении достигает исходного состояния: 30 мВБаланс заряда баланса тока: 40-60 мАЗащита от высоких температур для зарядки: 65 ℃ ± 5 ℃Защита от высоких температур при зарядке: 55 ℃ ± 5 ℃Защита от низкой температуры для зарядки:-5 ℃ ± 5 ℃Защита от низкой температуры значение заряда: 0 ℃ ± 5 ℃Разрядная защита от высоких температур: 75 ℃ ± 5 ℃Разрядная защита от высоких температур значение выпуска: 65 ℃ ± 5 ℃Предохранение от низкой температуры разряда:-10 ℃ ± 5 ℃Значение разряда при низкой температуре: 0 ℃ ± 5 ℃Внутреннее сопротивление петли разряда: 5-10mRАвтономный режим работы: 20 мАРежим сна: 200uAЗадержка сна: без электричества/без линии связи/задержка в незащищенном состоянии 10sРазмер: 145*120*18 мм

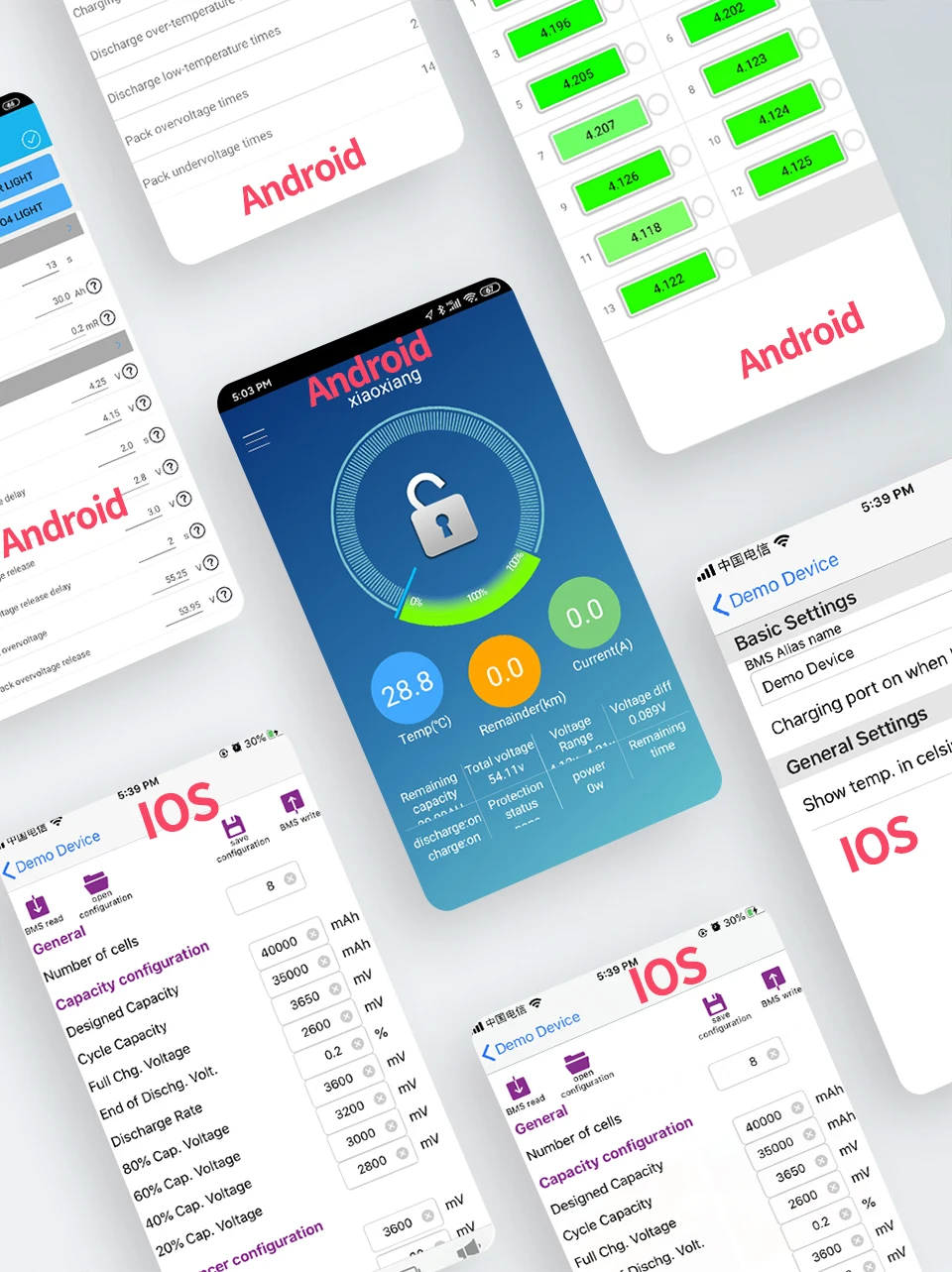

КуломметрНа основе расчета времени по току, оставшаяся емкость и емкость аккумулятора могут быть точно рассчитаныОтображение параметровОн поддерживает телефон android для подключения bluetooth для отображения параметров и изменения параметров, независимый экран отображает параметрыОтображение параметровОн поддерживает телефон android для подключения bluetooth для отображения параметров и изменения параметров, независимый экран отображает параметрыПриложение и верхний компьютерПрограммное обеспечение может блокировать батарею, поэтому аккумулятор не может быть разряжен, он также может изменить имя и Пароль bluetooth, есть две версии-версия настроек и версия пользователя, версия пользователя не поддерживает изменение параметров, обе версии поддерживают английский и китайский языки

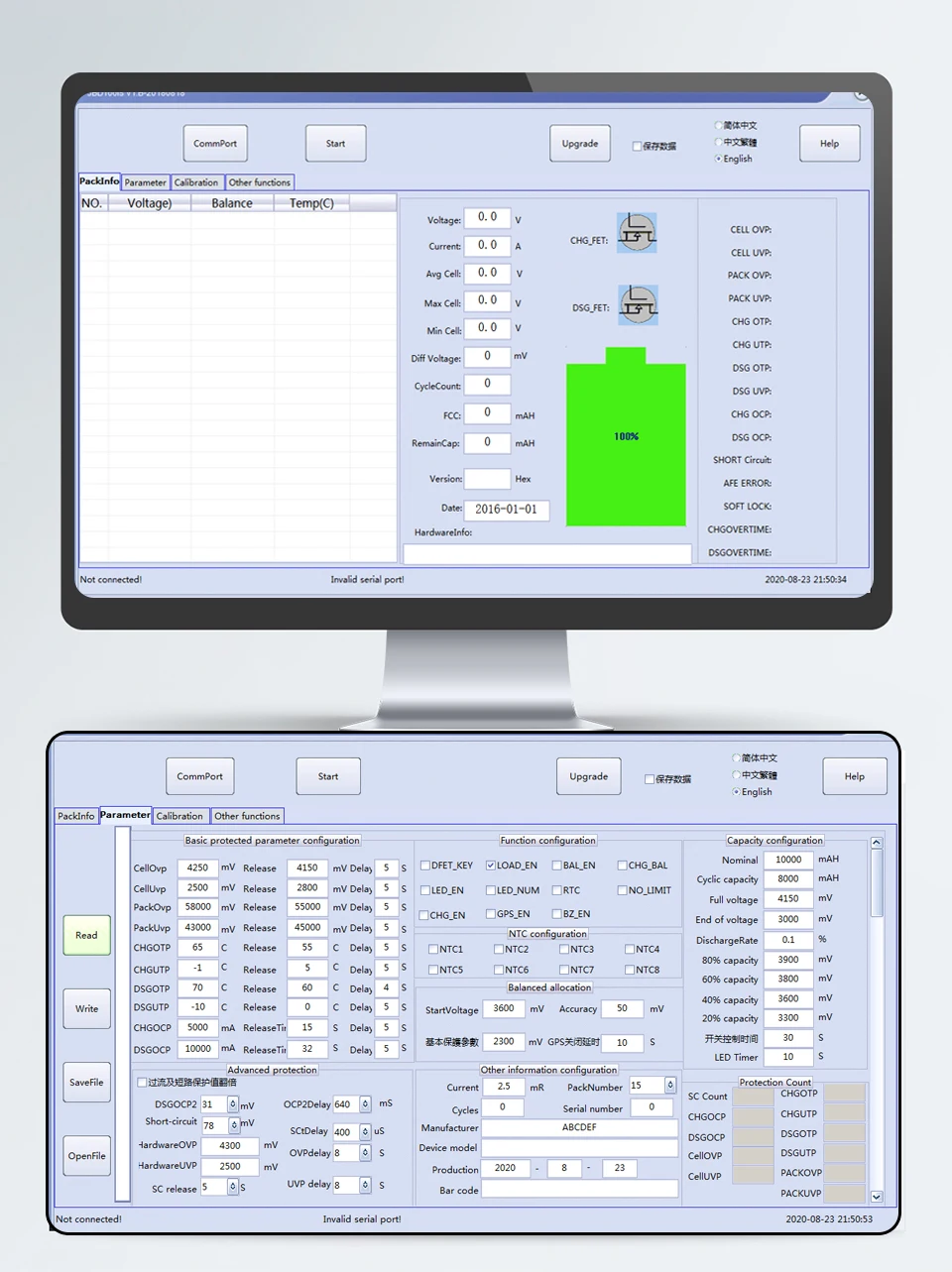

Интерфейс программного обеспечения (клиент может считывать данные аккумулятора с компьютерной связи напрямую, они могут наблюдать состояние заряда и разряда, и они могут изменить параметры защиты аккумуляторного блока.

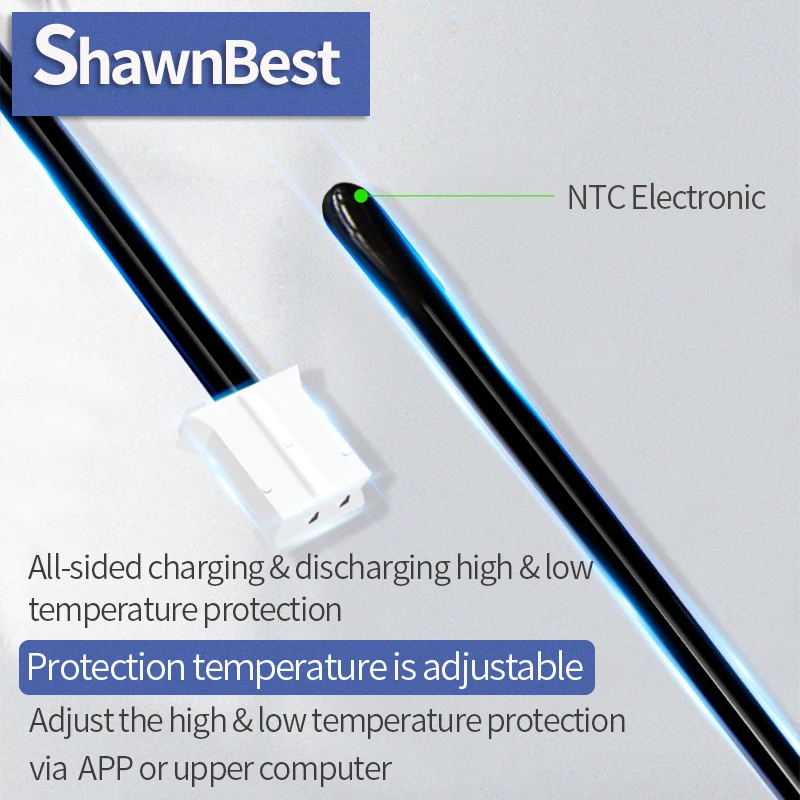

Название производителя изменяетсяОсновные параметры защиты содержимое конфигурацииПеренапряжение мономера, понижение напряжения мономера, перенапряжение всей группы, понижение напряжения всей группы, высокая и низкая температура зарядки, высокая и низкая температура разрядки, Значение защиты и значение сброса и время удержания перегрузки по току и разрядки перегрузки. Клиенты могут установить его в соответствии с их собственным использованием. Режим выпуска включает в себя условный выпуск и выпуск времени. Время удержания защиты означает время, необходимое для достижения определенного состояния защитыПример: Перенапряжение 4,25 В. Для достижения защиты от перенапряжения, высокое мономера напряжение должно быть больше 4,25 в и длится в течение 1 с, чтобы включить защиту от перенапряжения. Состояние защиты: напряжение ниже 4,15 В и выдерживает 100 мс (после защиты напряжение должно быть понижено ниже отпускного напряжения для активации зарядных MOS)Пример: ток разряда по-прежнему превышает 30А, что приводит к 5S отключению для разрядных MOS. Состояние восстановления-автоматическое восстановление и автоматическое удаление перегрузки по току при 32 с

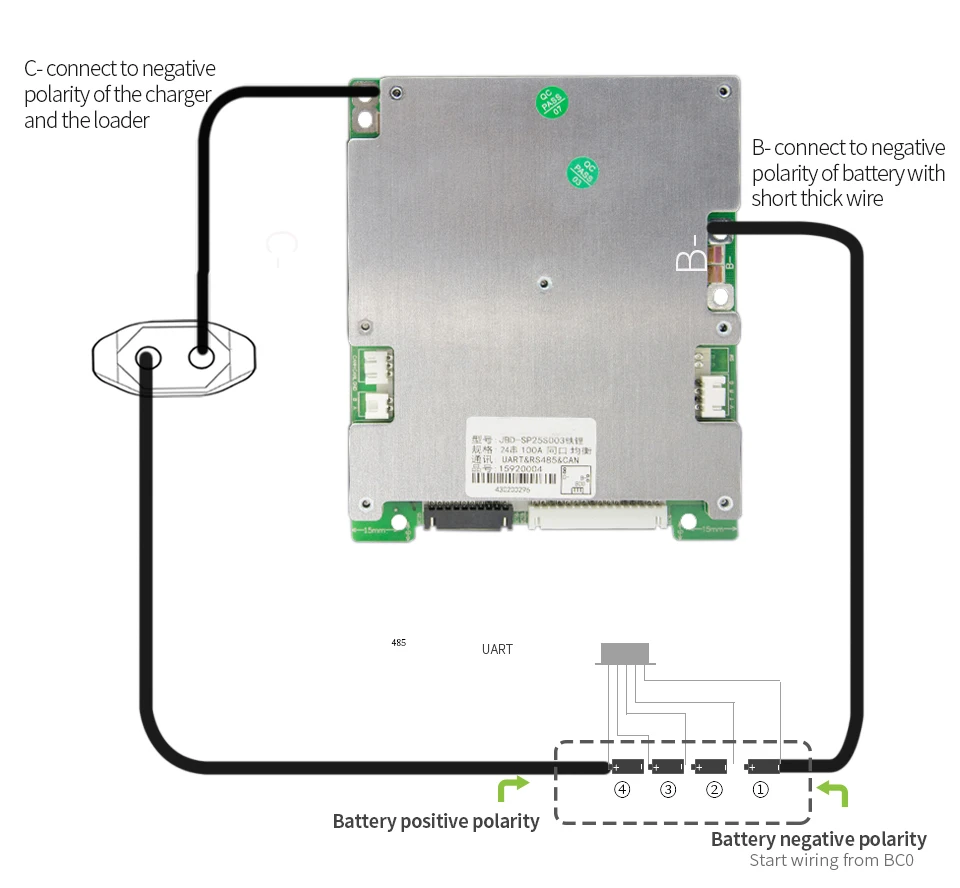

B-Подключите первую нитку отрицательного полюса аккумуляторного блока, это полный отрицательный полюс аккумуляторного блокаC-подключение к зарядке и разрядке отрицательных полюсовBC1 Подключите первую нитку положительного полюса аккумуляторного блокаBC2 Подключите второй шнур положительного полюса аккумуляторного блокаBC3 Подключите 3-ю нитку положительного полюсаBC4 Подключите 4-ю нитку положительного полюсаАккумулятор.BC5 Подключите 5-ю нитку положительного полюсаБатарейный блокBC6 Подключите 6-ю нитку положительного полюсаБатарейный блокBC7 Подключите 7-ю нитку положительного полюсаАккумулятор, то естьBC8 Подключите 8-ю нитку положительного полюсаБатарейный блокBc9подключите 9-ю нитку положительного полюсаАккумулятор, то естьBC10 Подключите 10-ю нитку положительного полюса аккумуляторного блокаBc11подключите 11 нитку положительного полюсаАккумулятор, то естьBC12 Подключите 12-ю нитку положительного полюса аккумуляторного блокаBC13 Подключите 13-ю нитку положительного полюса аккумуляторного блокаBC14 Подключите 14-ю нитку положительного полюса аккумуляторного блокаBC15 Подключите 15-ю нитку положительного полюса аккумуляторного блокаBC16 Подключите 16-ю нитку положительного полюса аккумуляторного блокаОбщий положительный полюс аккумуляторной батареиКоммуникационная плата интерфейса UART серийный порт соединяет bluetooth или коммуникационная плата интерфейса UART блок связи, 485Последовательный порт связи подключает модуль связи 485 или связь 485Устройство, после установки, пожалуйста, установите номинальную емкость аккумулятора и емкость циркуляцииЧерез приложение или программное обеспечение PC Номинальная мощность = фактический объем памяти, емкость циркуляции = фактическая емкость * 0,8

1. Какой тип зарядного устройства я должен выбрать?Литиевая батарея должна выбрать конкретное зарядное устройство, не использовать зарядное устройство для свинцово-кислотных аккумуляторов, для свинцово-кислотных зарядных устройств может быть MOS с защитой от поломки высокого давления, что не защитит BMS от перезарядки. Срок службы аккумулятора Po4 напряжение зарядного устройства = шнур аккумулятора № x3.6в, в то время как литий-ионный аккумулятор зарядное напряжение = шнур батареи № x4.2в.2. Связь между емкостью аккумулятора и током BMS?Нет прямой связи между емкостью аккумулятора и током BMS, большая емкость не означает большой аккумулятор, но полагайтесь на постоянный ток, то есть, если ваш двигатель мощный, вы должны выбрать высокий ток BMS, это не зависит от емкости аккумулятора.3. Повреждены ли мои BMS?Если вы хотите определить, повреждена ли BMS, пожалуйста, выполните следующие действия, чтобы проверить, совпадает ли Напряжение каждой ячейки сВольтметр? В том случае, если напряжение ячейки разница составляет более 1,0 V, неисправность отображается в том, что он не может работать на данный момент нет источника питания наДиапазон запуска, короткое время зарядки, все эти проблемы почти вызваны ячейками батареи, если BMS поврежден, displyed как без зарядки, без разрядки, без разрядки, в то время как батарея имеет напряжение.
