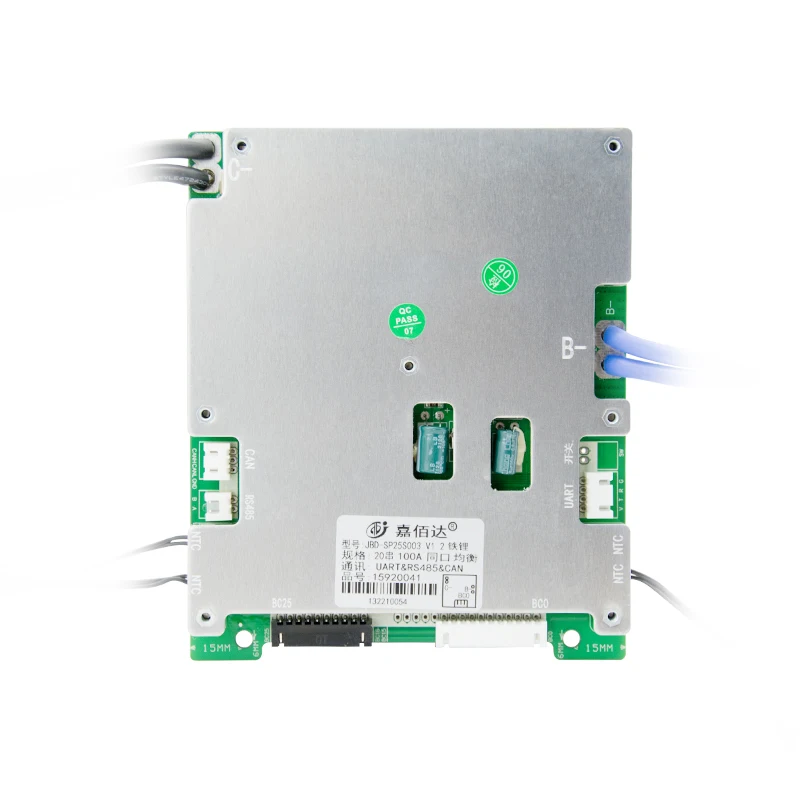

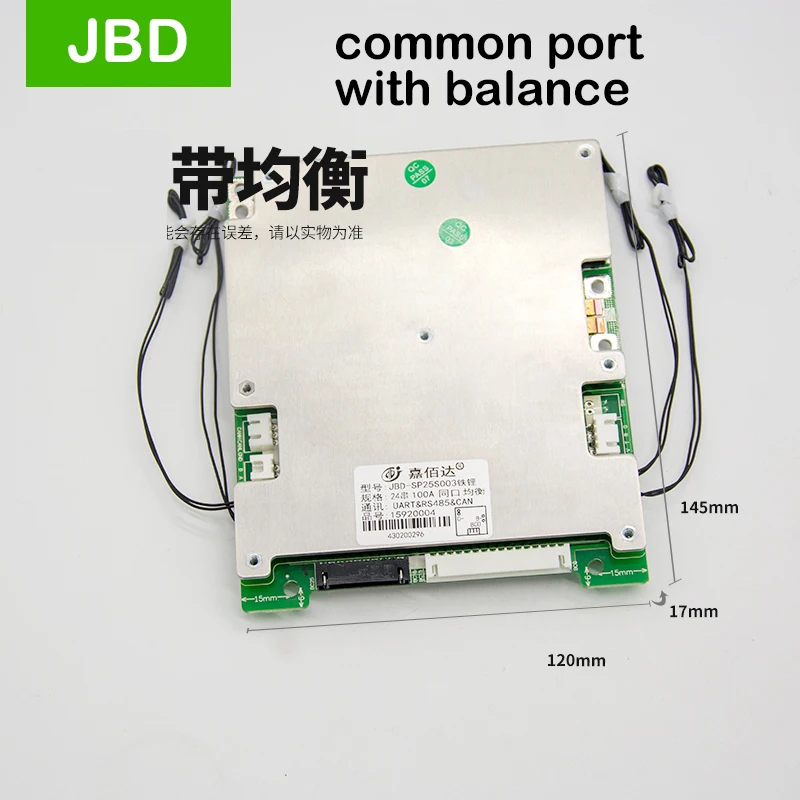

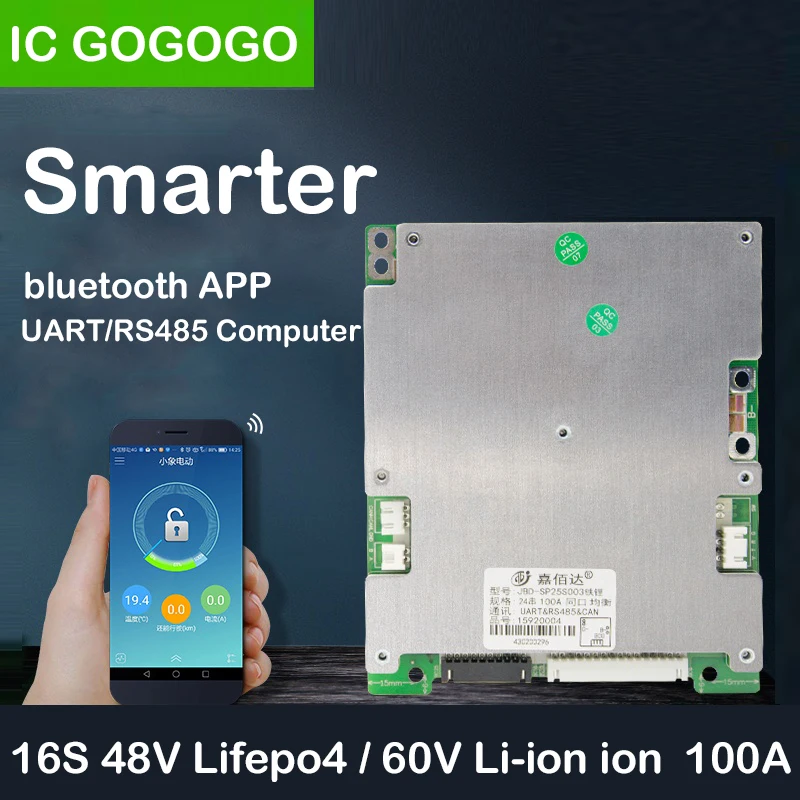

Защитная плата JBD 16S, 48 В, Lifepo4, 60 В, интеллектуальная Bluetooth BMS связь 100A RS485 PC APP Phone UART

16S li-ion/Lifepo4

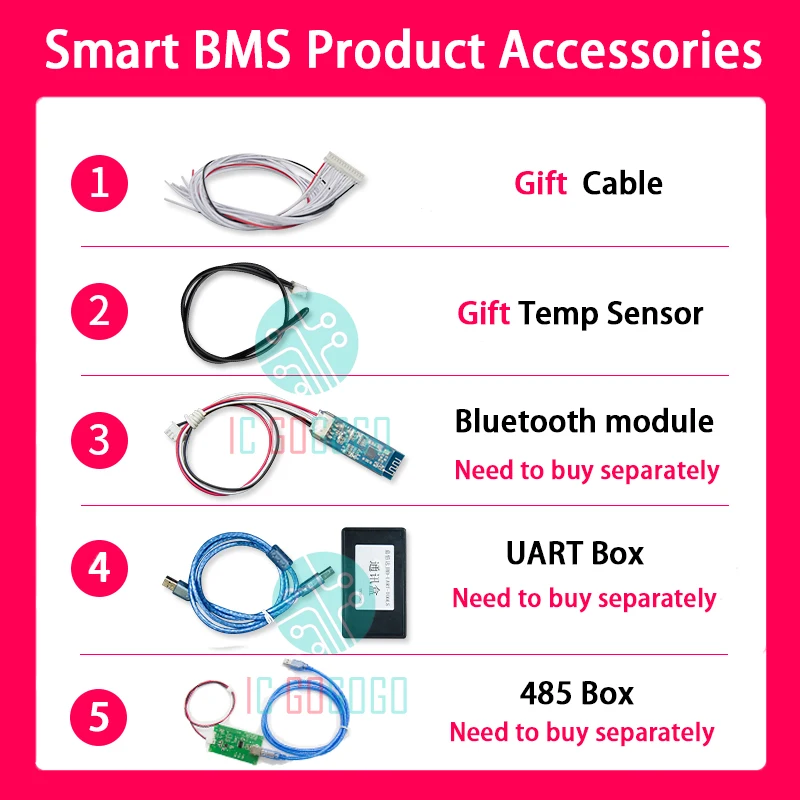

Примечание: модуль Bluetooth и коммуникационная UART коробка/485 коробка не включены в BMS, нужно купить их отдельно ~Если вам нужны другие версии, найдите в нашем магазине ~

Особенности

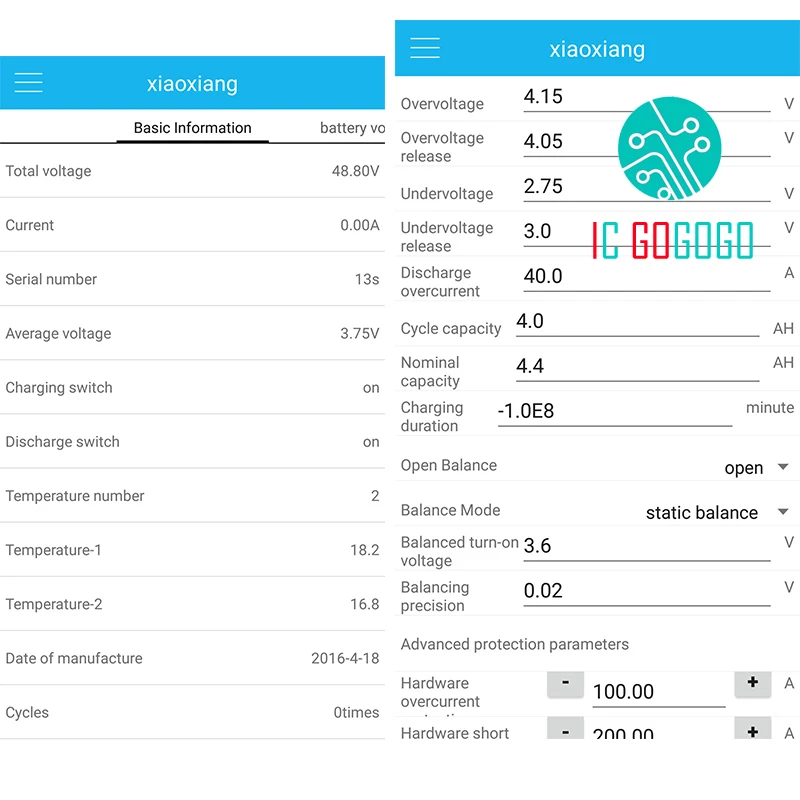

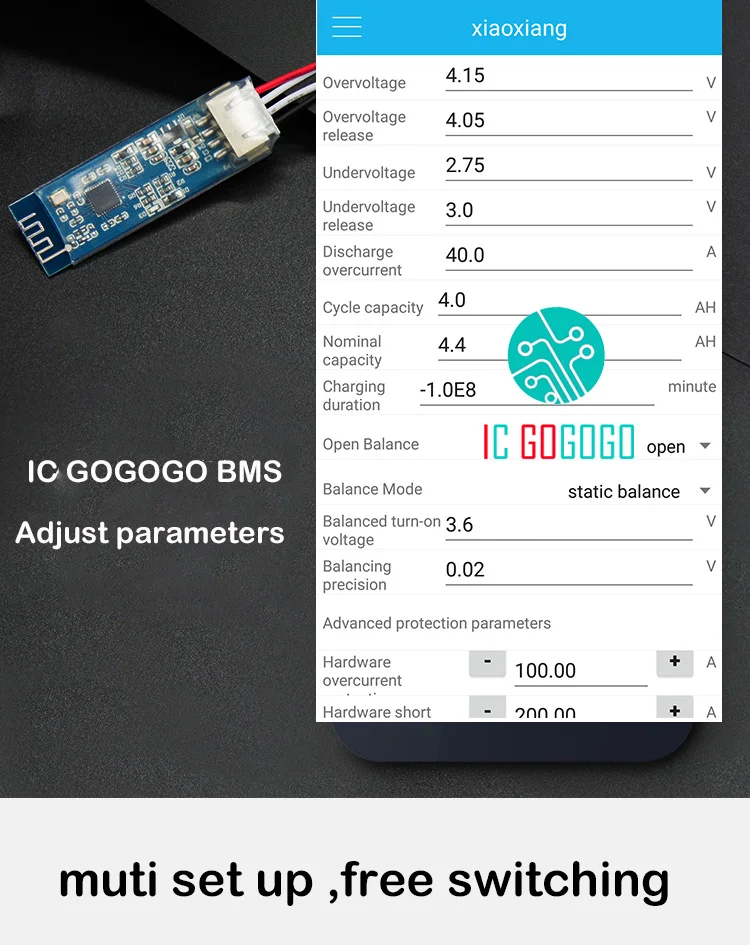

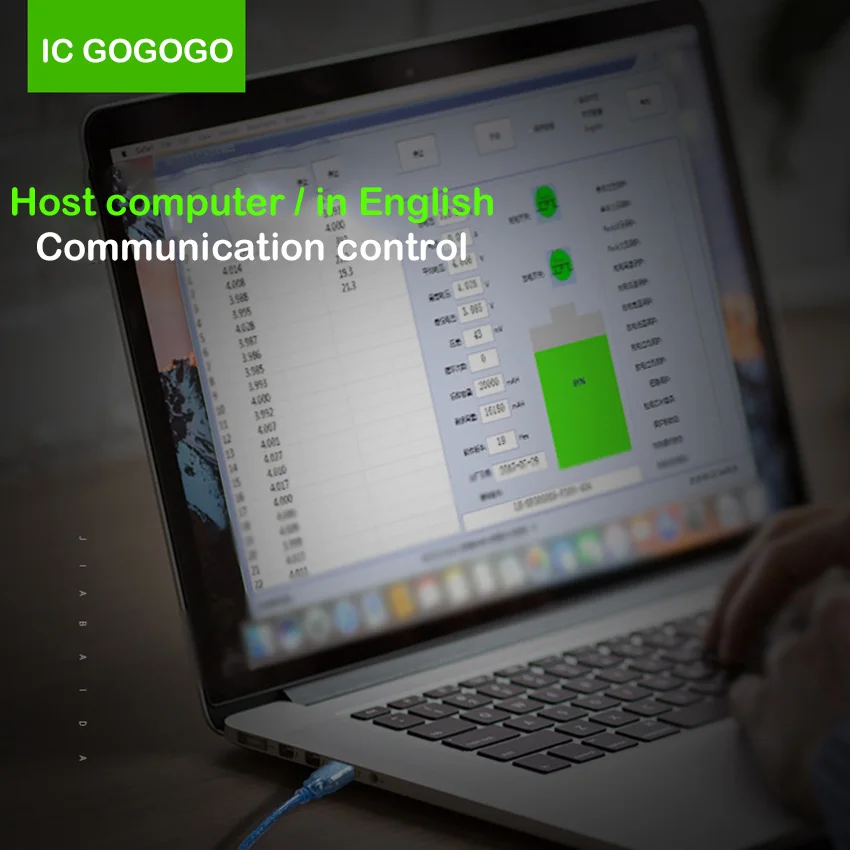

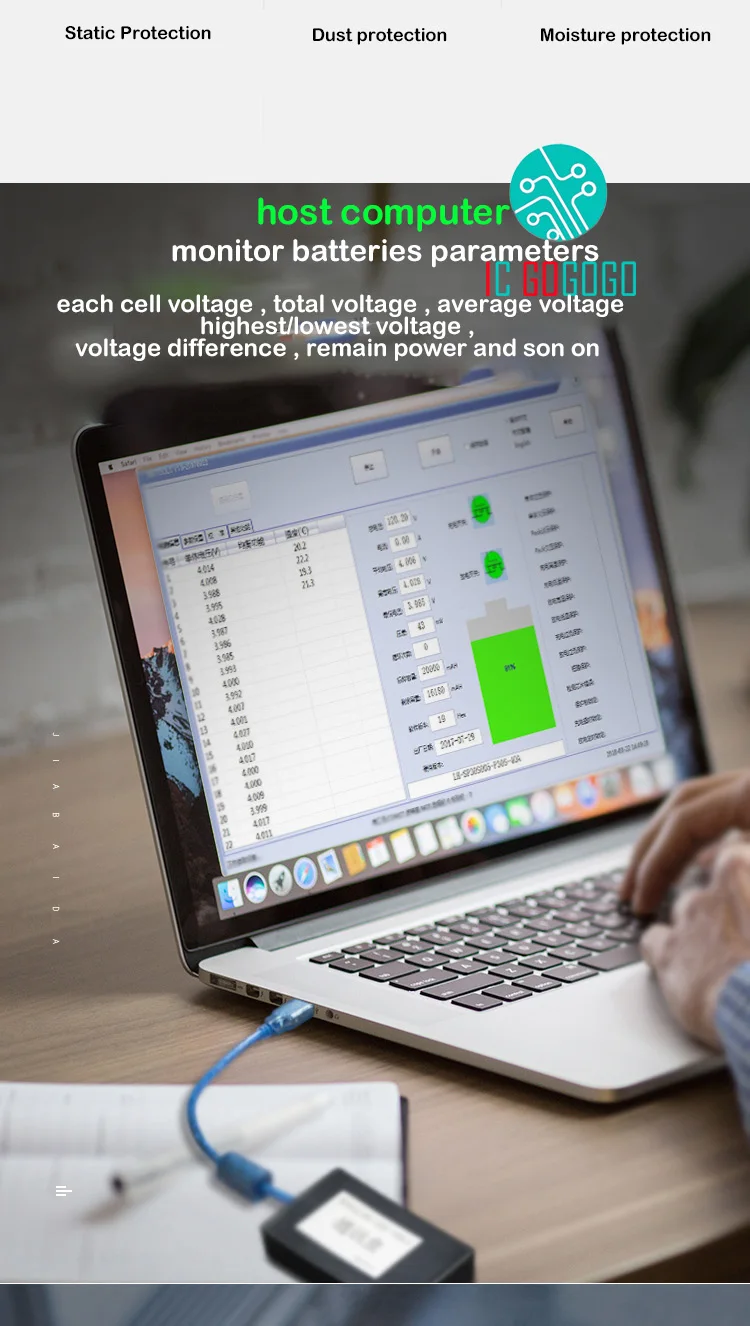

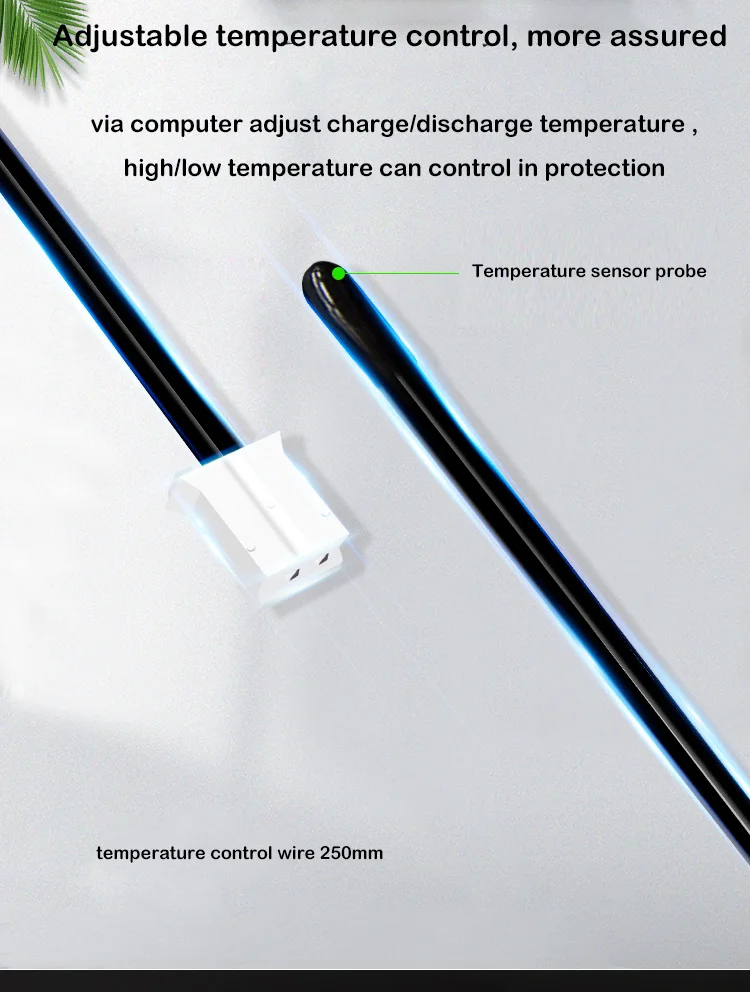

Высокоточный кулонный метр: на основе оценки времени, точно рассчитать оставшуюся емкость батареи и емкость заряда и т. Д.Дисплей параметров: Поддержка мобильного телефона для подключения параметров отображения Bluetooth, установка и изменение параметров, независимый экран дисплеяКонтроль температуры обнаружения: 2-х канальный контроль температуры контроля со встроенным сбалансированная мощность в резервная платаИзмерение скорости Холла: на дисплее имеется Функция измерения скорости, которая точно определяет скорость на основе импульса моторного Холла и рассчитывает оставшуюся дистанцию.Никогда не сбой: независимая контрольная программа обнаружения в реальном времени плюс дополнительная защитаМощное положение приложения и машины: Блокировка батареи и не может разрядиться, изменение имени и Пароль Bluetooth. На английском языкеUART/RS485: Поддержка компьютерного программного обеспечения ПК

Электропроводка

Сначала Подключите B-wire к отрицательному полюсу батареи (B-wire нужно сварить короткий провод), затем подключите кабель (перед подключением кабеля, сначала необходимо снять кабель с платы) 2. Запуск проводки от BC0, BCO подключен к отрицательному полюсу батареи, Второй кабель BC1 подключен к первой струнной батарее положительный полюс, третий кабель BC2 подключен ко второй струнной батарее положительный полюс, И четвёртый кабель BC3 подключен к третьей строковой батарее. Положительный доска .. И так далее. В-третьих, после подключения кабеля напряжение между двумя прилегающими кабелями измеряется от верхней части ряда. Напряжение полимерного аккумулятора составляет менее 4 в, а напряжение аккумулятора lifepo4-менее 3,5 В. Вставьте кабель после проверки. 4. Повторно подключите зарядное устройство отрицательное и нагрузка отрицательная к C-. Отрицательная проволока B и отрицательная проволока C должны быть сварены толстой проволокой. Метод подключения провода не имеет ничего общего с цветом, только заказ правильный. 5. Наконец, измерьте, Равны ли общее напряжение батареи и выходное напряжение платы защиты, и равная плата защиты работает нормально.
