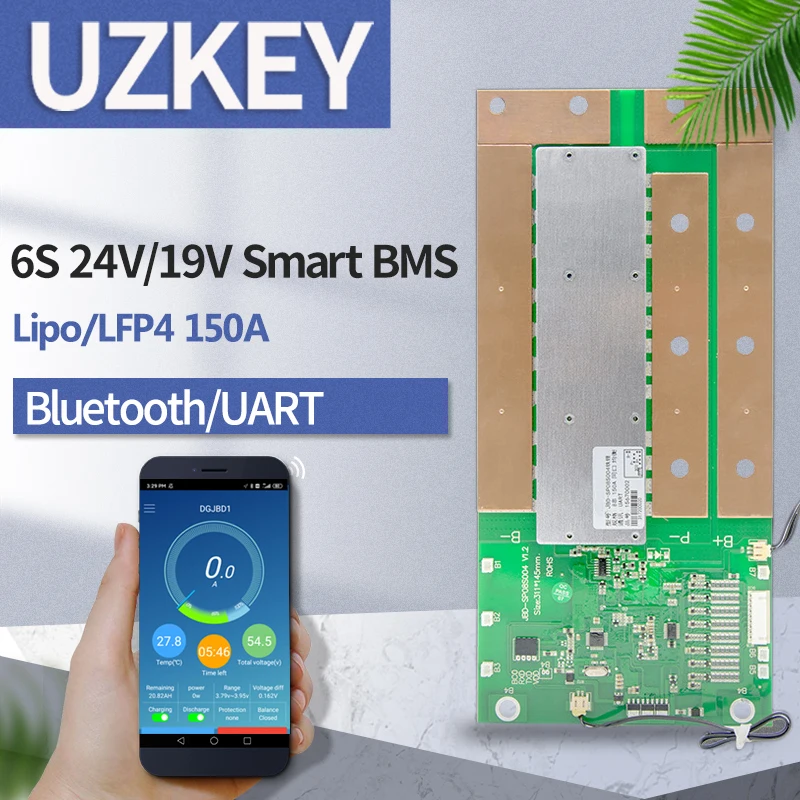

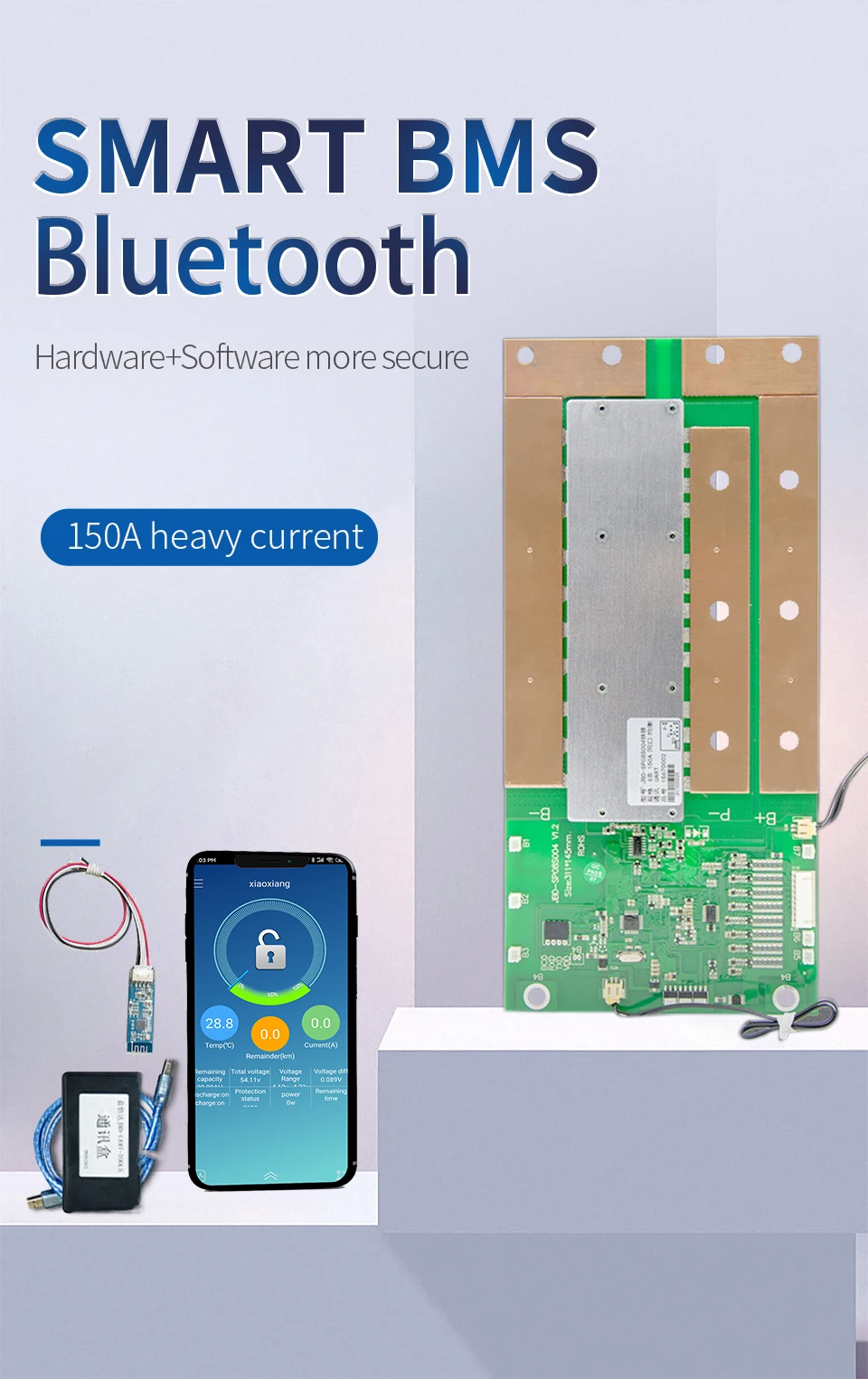

Smart BMS 6s 24v PCM Поддержка Bluetooth 150A APP верхний компьютер параметры просмотра литий-ионный литиевый аккумулятор Защитная плата LiFePO4

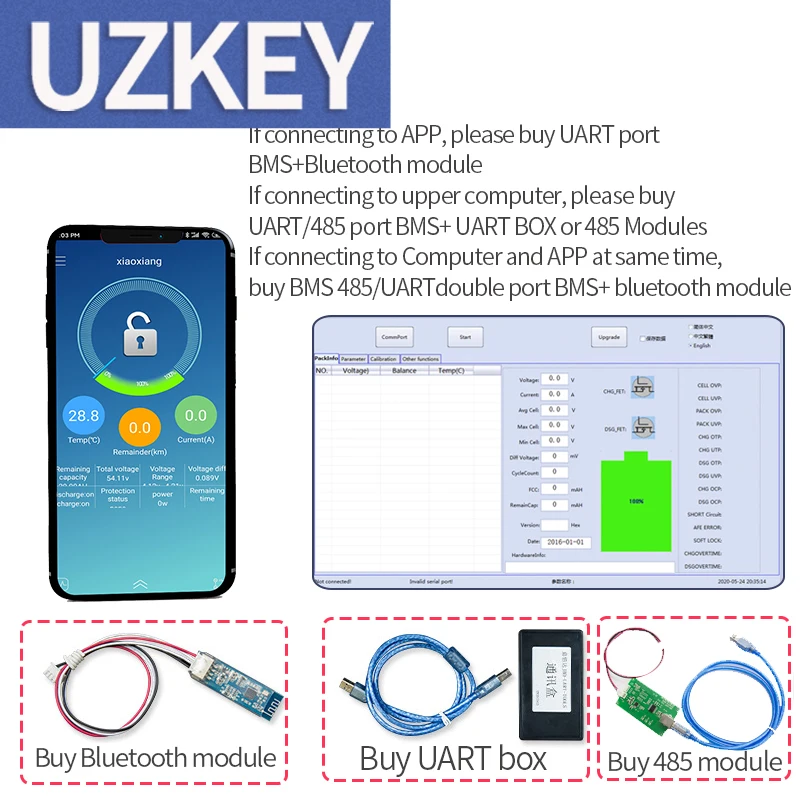

1. Если вам нужно подключиться к мобильный телефон, вам нужно купить BMS с портом коммуникационная плата интерфейса UART или коммуникационная плата интерфейса UART, затем добавить модуль bluetooth.2. Если вы подключаете компьютер только для чтения данных, вам нужно купить BMS, затем добавить коробку UART,3. Примечание: модуль Bluetooth/блок UART и ЖК-дисплей нельзя использовать одновременно, так как их можно подключить только к одному общему порту.

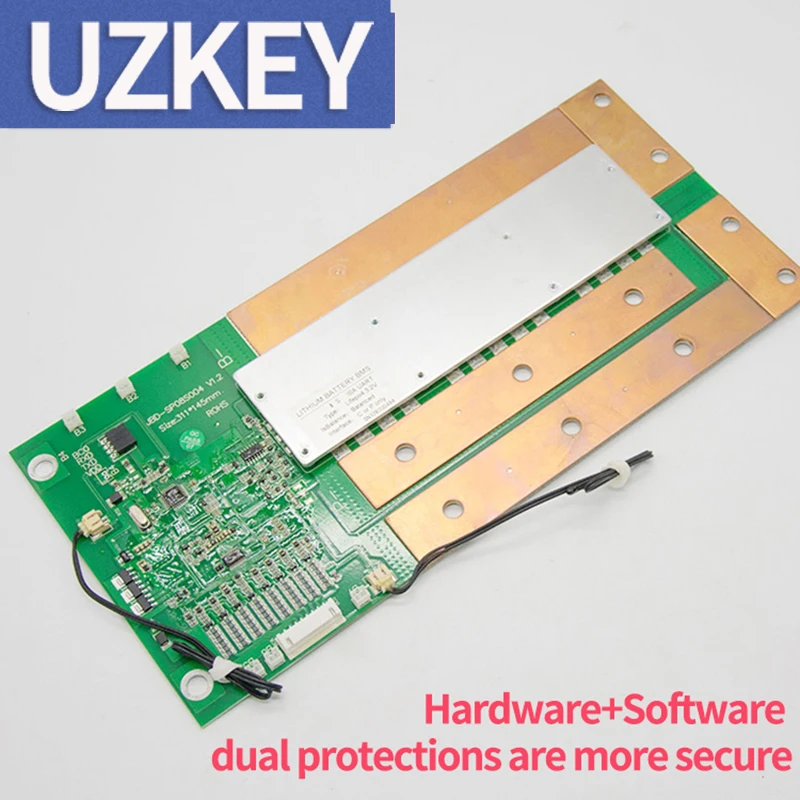

6s Lipo/lfp4 150a smart bms может применяться к литиевым аккумуляторам с различными химическими свойствами, такими как литий-ионные, литий-полимерные. Литий-железо-фосфат и др. Защитная плата обладает высокой грузоподъемностью, а максимальный непрерывный ток разряда может достигать 150 А.• Защита серии ячеек 6s• Различные функции защиты для зарядки и разрядки• Разрядка перегрузки по току, защита от короткого замыкания функциональные процессы оборудования• Перенапряжение, пониженное напряжение, температура, защита от перегрузки функциональные процессы программного обеспечения• Точный расчет SOC с функцией SOC автоматического обучения• Разрядка перегрузки по току, защита от короткого замыкания функциональные процессы оборудования• Оснащен модулем Bluetooth с коммуникационная плата интерфейса UART

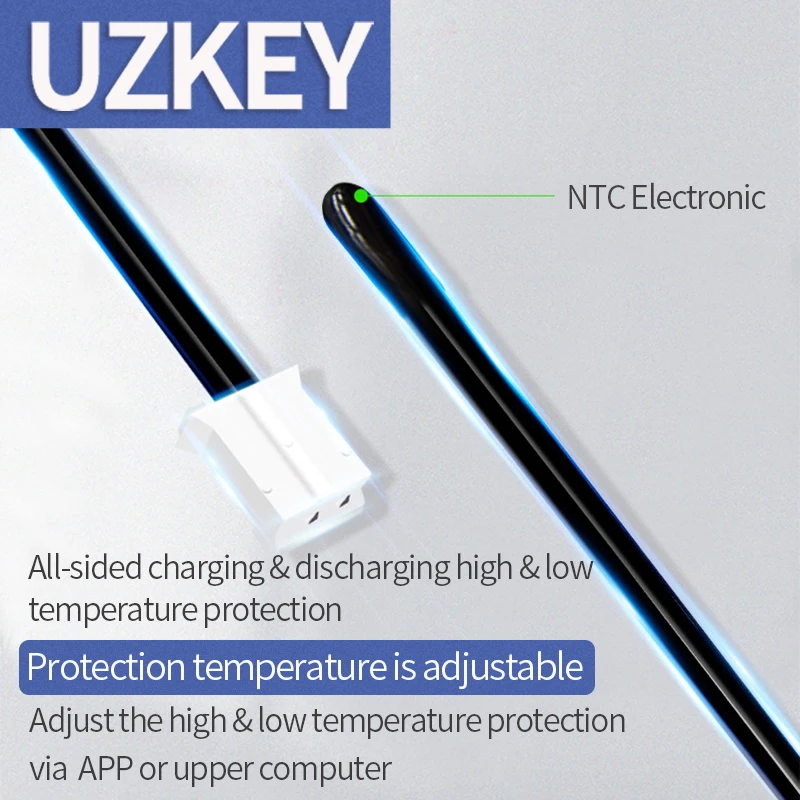

Параметры защиты BMS регулируютсяПараметры продукта LFP4 BMSДиапазон рабочего напряжения: 15-21,9 вРабочий ток: 150 АНапряжение защиты от перезаряда: 3,65 ± 0,05 ВНапряжение защиты от переразряда: 2,5 ± 0,1 вСбалансированное напряжение включения: 3,4 ± 0,05 ВЗначение защиты от перегрузки по току: 160Значение защиты от высоких температур зарядки: 65 ± 2 ℃Значение защиты от высоких температур разряда: 70 ± 2 ℃Внутреннее сопротивление:<10 МОмПараметры продукта Li-Ion BMSДиапазон рабочего напряжения: 16,2-25,5 вРабочий ток: 150 АНапряжение защиты от перезаряда: 4,25 ± 0,05 ВНапряжение защиты от переразряда: 2,7 ± 0,1 вСбалансированное напряжение включения: 4,0 ± 0,05 ВЗначение защиты от перегрузки по току: 160 АЗначение защиты от высоких температур зарядки: 65 ± 2 ℃Значение защиты от высоких температур разряда: 70 ± 2 ℃Внутреннее сопротивление:<10 МОм

Номинальный зарядный ток (CC-CV) 150АНоминальный ток разряда 150AAНапряжение зарядного устройства (CC-CV) li-ion: серия аккумуляторов * 4,2 вНапряжение зарядного устройства (CC-CV) lifepo4: серия батарей * 3,6 ВНапряжение защиты от перезаряда Li-Ion: 4,250 ± 0,05 ВНапряжение защиты от перезаряда lifepo43,65 В ± 0,05 ВВремя задержки защиты от перезарядки: 2000 ± 1000 мсНапряжение восстановления защиты от перезарядки li-ion:4,150 В ± 0,05 ВЗащита от перезарядки Напряжение восстановления lifepo43,500 В ± 0,05 ВНапряжение защиты от переразряда Li-Ion: 2,700 ± 0,1 вНапряжение защиты от переразряда lifepo4: 2,5002,600 В ± 0,1 вНапряжение защиты от переразряда: 2000 ± 1000 мсНапряжение восстановления защиты от переразряда Li-Ion: 3,000 ± 0,1 вНапряжение восстановления защиты от переразряда lifepo4: 3,000 ± 0,1 вЗащита от перегрузки по току, значение защиты от перегрузки по току зарядки: 160 АЗадержка перегрузки по току зарядки: 5 с ± 3 сРегулировка разблокировки зарядки: 32 сЗначение тока защиты от перегрузки по току разряда 1: 160 АЗадержка защиты от перегрузки по току разряда 1: 5 с ± 3 сЗадержка защиты от перегрузки по току разряда 2: 200-1000 мсСостояние восстановления защиты от перегрузки по току разряда: 32 сЗадержка защиты от короткого замыкания time300-500 uSЗащита от короткого замыкания: отключите нагрузку 5SСбалансированное напряжение включения Li-Ion: 4,000 ± 0,05 ВСбалансированное напряжение включения lifepo4: 3,400 ± 0,1 вРазница напряжения достигает начального состояния: 30 мВСбалансированный рисунок баланса заряда сбалансированный ток: 40-60 мАЗащита от высоких температур для зарядки: 65 ℃ ± 5 ℃Отпустите значение защиты от высокой температуры зарядки: 55 ℃ ± 5 ℃Защита от низких температур для зарядки:-5 ℃ ± 5 ℃Низкотемпературная защита от сброса значения заряда: 0 ℃ ± 5 ℃Значение защиты от высокой температуры разряда: 75 ℃ ± 5 ℃Значение сброса защиты от высокой температуры разряда: 65 ℃ ± 5 ℃Защита от низкой температуры разряда:-10 ℃ ± 5 ℃Значение разряда при низкой температуре: 0 ℃ ± 5 ℃Внутреннее сопротивление разрядной петли: 5-10 МРАвтономный режим работы: 20 мАСпящий режим: 200 мАЗадержка сна: без электричества/без линии связи/задержка в незащищенном состоянии 10 сРазмер: 315*145*12 мм

КуломбметрИсходя из расчета времени по току, оставшуюся емкость и емкость зарядки аккумулятора можно точно рассчитатьОтображение параметровОн поддерживает android phone для подключения bluetooth для отображения параметров и изменения параметров, независимый экран дисплея отображает параметрыОтображение параметровОн поддерживает android phone для подключения bluetooth для отображения параметров и изменения параметров, независимый экран дисплея отображает параметрыПриложение и верхний компьютерПрограммное обеспечение может блокировать аккумулятор, чтобы аккумулятор не разрядился, оно также может изменить имя и Пароль bluetooth, есть две версии-версия настроек и пользовательская версия, пользовательская версия не поддерживает изменение параметров, обе версии поддерживают английский и китайский языки

Программный интерфейс (клиент может считывать данные аккумулятора напрямую с компьютерной связи, они могут наблюдать за состоянием заряда и разрядки и изменять параметры защиты аккумуляторного блока.

Изменяемое Название производителяОсновные параметры защиты содержание конфигурацииПеренапряжение мономера, пониженное напряжение мономера, перенапряжение всей группы, пониженное напряжение всей группы, высокая и низкая температура зарядки, высокая и низкая температура разрядки, Значение защиты, значение выпуска и время удержания перегрузки по току и разрядки. Клиенты могут установить его в соответствии с их собственным использованием. Режим выпуска включает условное и временное выпуск. Время защиты означает время, необходимое для достижения определенной защитыПример: Перенапряжение 4,25 В. Для обеспечения защиты от перенапряжения высокое мономер должно быть больше 4,25 в и служить в течение 1 с, чтобы включить защиту от перенапряжения. Состояние защиты от снятия: напряжение ниже 4,15 В и последние 100 мс (после защиты напряжение следует снизить ниже напряжения сброса для активации зарядного МОП)Пример: ток разряда продолжает быть больше 30 А, что приводит к 5S отключению разряда MOS. Условием восстановления является автоматическое восстановление и автоматическое удаление перегрузки разряда при 32 с

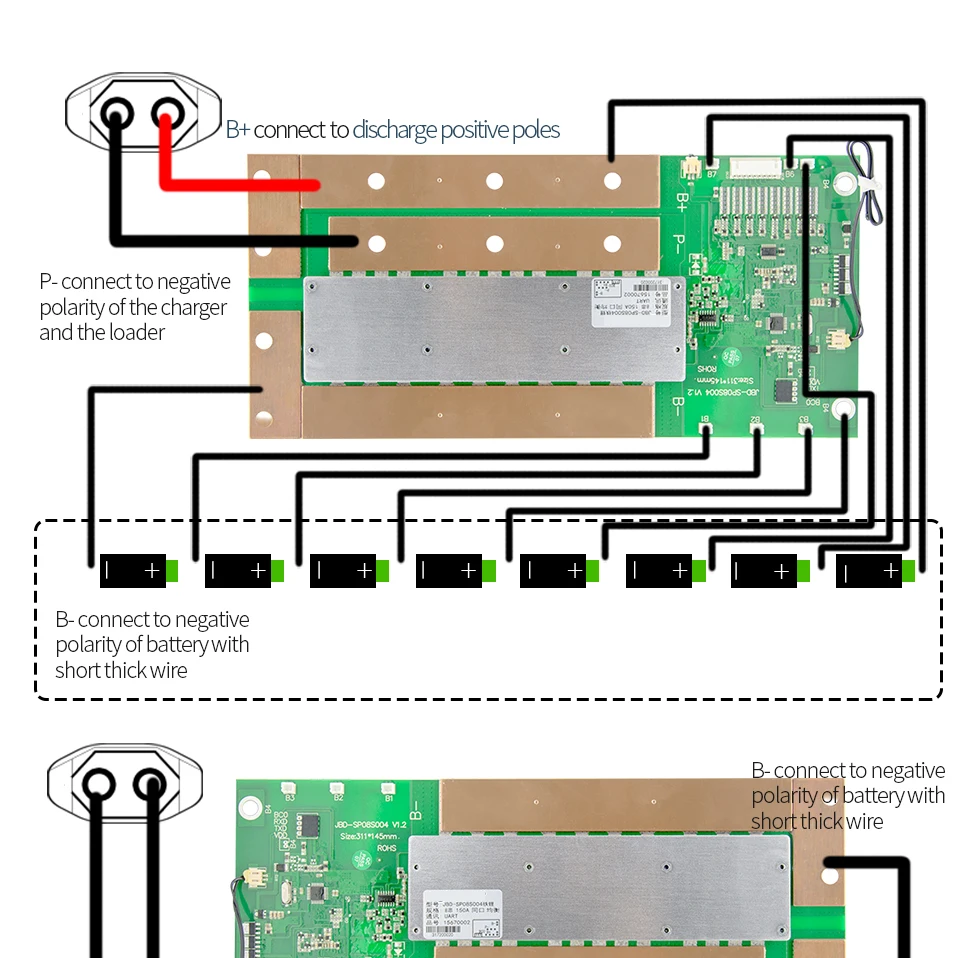

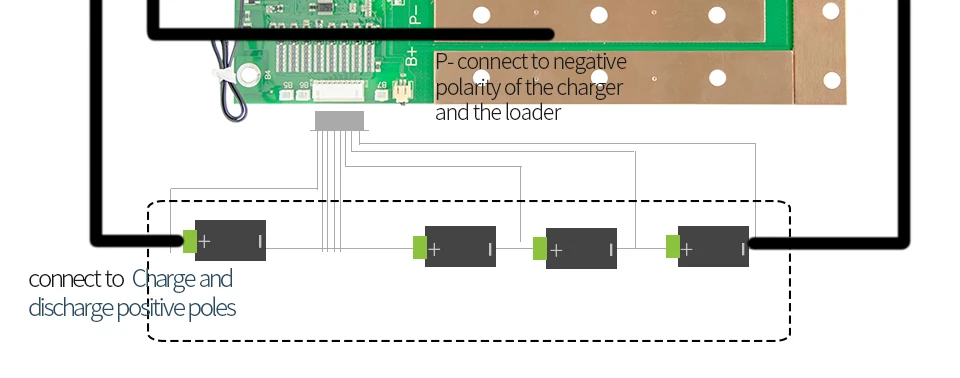

B-Подключите первую нить отрицательного полюса аккумуляторного блока, это общий отрицательный полюс аккумуляторного блока.C-подключение для зарядки и разрядки отрицательных полюсовBC1 Подключите первую нить положительного полюса аккумуляторного блокаBC2 Подключите вторую струну положительного полюса аккумуляторного блокаBC3 Подключите 3-ю строку положительного полюсаBC4 Подключите 4-ю строку положительного полюсаБатарейный блок.BC5 Подключите 5-ю нить положительного полюсаБатарейный блокBC6 Подключите 6-ю струну положительного полюсаБатарейный блокКоммуникационная плата интерфейса UART последовательный порт соединяет bluetooth или коммуникационная плата интерфейса UART блок связи, 485Последовательный порт связи подключает модуль связи 485 или связь 485Устройство после установки Установите номинальную емкость аккумулятора и емкость циркуляцииЧерез приложение или верхний компьютер Номинальная Емкость = фактическая емкость, емкость циркуляции = фактическая емкость * 0,8

1. Какой тип зарядного устройства мне выбрать?Литиевая батарея должна выбирать специальное зарядное устройство, не используйте зарядное устройство для свинцово-кислотных батарей, так как зарядное устройство свинцово-кислотных батарей может иметь защиту от поломки высокого давления, которая не защитит BMS от перезаряда. Напряжение зарядного устройства Life Po4 = строка аккумулятора № 3,6 В, напряжение зарядного устройства Li-Ion = строка аккумулятора № 4,2 В.2. Какова связь между емкостью аккумулятора и током BMS?Нет прямой связи между емкостью аккумулятора и током BMS, большая емкость не означает большой аккумулятор, но полагайтесь на постоянный ток, то есть если ваш двигатель мощный, следует выбрать высокий ток BMS, он не зависит от емкости аккумулятора.3. Поврежден ли мой BMS?Если вы хотите оценить, повреждена ли BMS, пожалуйста, сделайте шаг разблокировки, чтобы проверить, одинаково ли Напряжение каждой ячейки сВольтметр? Если разница напряжения ячейки превышает 1,0 В, отображается неисправность, что она не может работать далеко, без источника питанияСтартовый диапазон, короткое время зарядки, все эти проблемы почти вызваны аккумуляторными элементами. Если BMS поврежден, то без зарядки, без разряда, без разряда, пока батарея имеет напряжение.
