QIACHIP 433 МГц беспроводной пульт дистанционного управления Переключатель AC 220 В 2CH релейный модуль приемника + 433 МГц пульт дистанционного управления s для гаражной двери светильник

И технические характеристики:

Беспроводной универсальный пульт дистанционного управления (433 МГц)

Релейный модуль приемника и РЧ пульт дистанционного управления

Технические характеристики:

• Входная мощность: 85 - 250 В переменного тока

• Ток в режиме ожидания: <8,5 мА

• Радиочастота: 433 МГц

• Режим работы РЧ: супергетеродинный

• Чувствительность приема: > 97 дБм

• Дальность передачи: 20 - 100 м (на открытом пространстве)

• Режим декодирования: расшифровка при помощи по MCU

• Удаленное Хранение: 20 шт.

• Поддержка удаленного типа: код обучения (кодировка 1527)

• Режим работы: кратковременный, переключение, режим фиксации

• Выходной терминал: NO, NC, COM

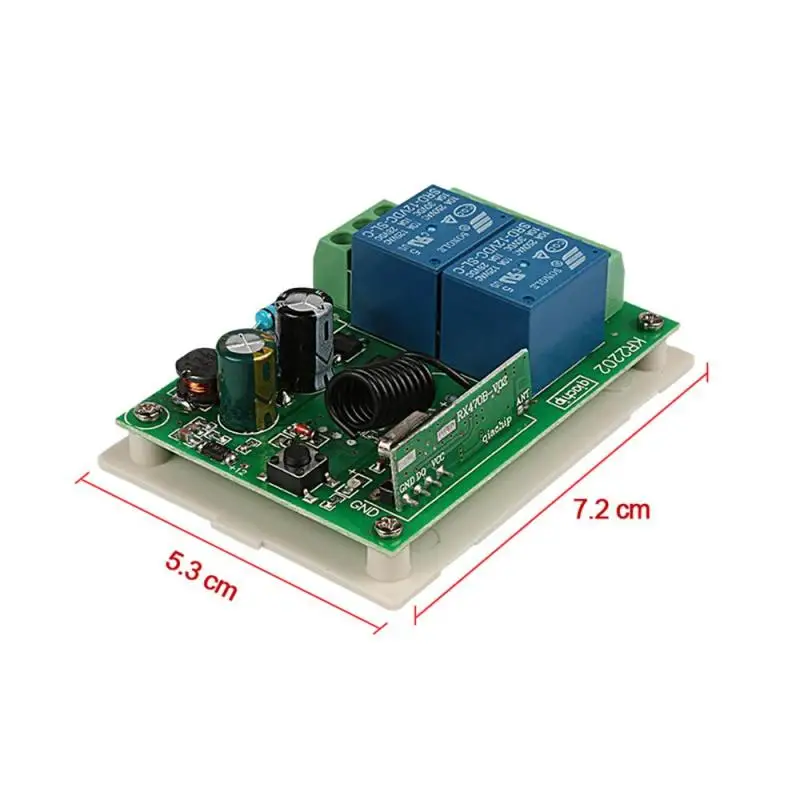

• Размеры ПП (Д x Ш x В): 68x47x26 мм (2,68x1,81x1,02 дюйма)

Размеры

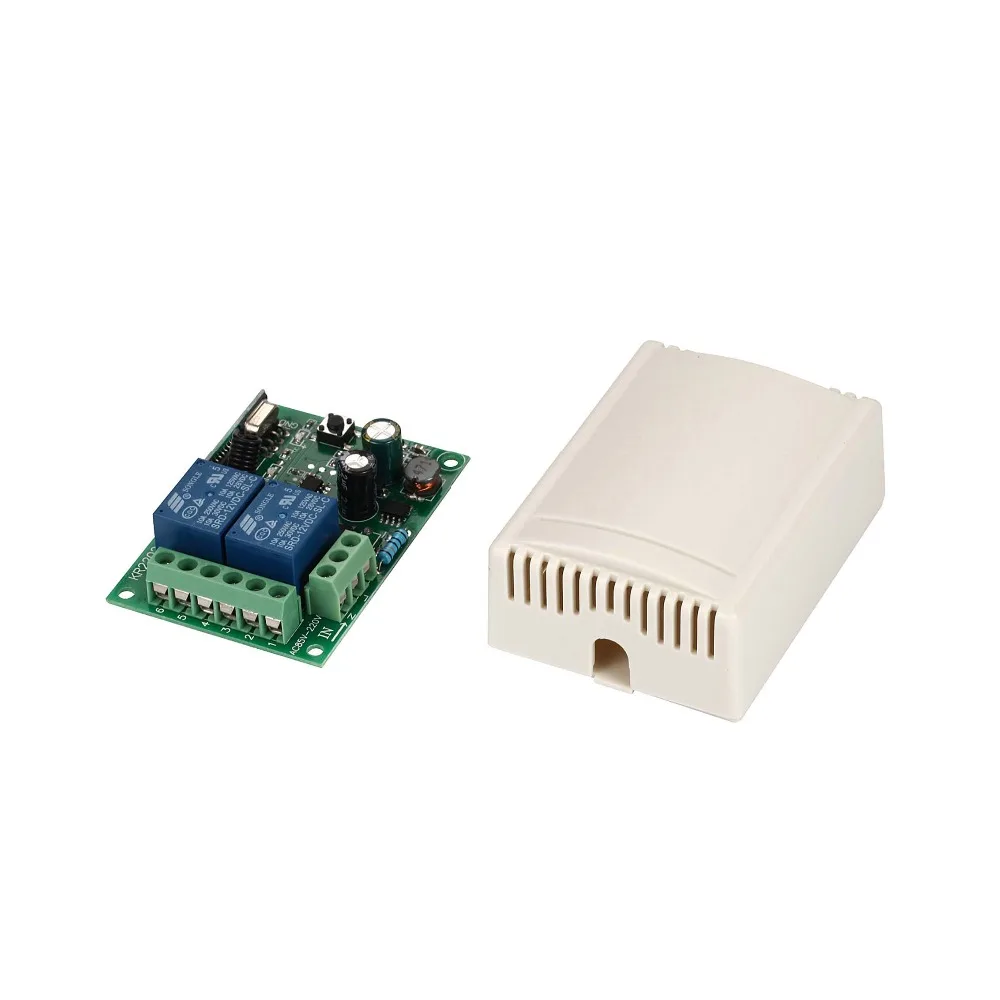

Приемник включает корпус.

Пошаговая инструкция удаленного программирования

1) Очистка кода

Нажмите кнопку обучения (символ 2 на рисунке) на приемнике 8 раз, светодиод (символ 1 на рисунке) мигнет, и код будет очищен.

Кратковременный режим

Мгновенный режим: Нажмите кнопку дистанционного управления, чтобы включить, отпустите, чтобы выключить

Нажмите клавишу обучения (символ 2 на рисунке) на приемнике 1 раз. Светодиод (символ 1 на рисунке) будет выключен, и он будет в состоянии обучения.

Нажмите на пульт дистанционного управления для сопряжения

Режим переключения

Режим переключения: Нажмите кнопку дистанционного управления, чтобы включить, нажмите еще раз, чтобы выключить

Нажмите клавишу обучения (символ 2 на рисунке) на приемнике 2 раза. Светодиод (символ 1 на рисунке) будет выключен, и он будет в состоянии обучения.

Нажмите на пульт дистанционного управления для сопряжения

Режим блокировки

Нажмите кнопку обучения (символ 2 на рисунке) на приемнике 3 раза, светодиод (символ 1 на рисунке) мигнет 3 раза.

При включении светодиода (символ 1 на рисунке) нажмите кнопку пульта дистанционного управления. Нажмите кнопку А, затем светодиод (символ 1 на рисунке) мигнет 3 раза.

Нажмите кнопку B, затем светодиод (символ 1 на рисунке) мигнет 3 раза.

Через 3 секунды светодиодный индикатор (символ 1 на рисунке) будет выключен, и обучение стало успешным.

Нажмите на пульт дистанционного управления для сопряжения

Диаграмма проводки

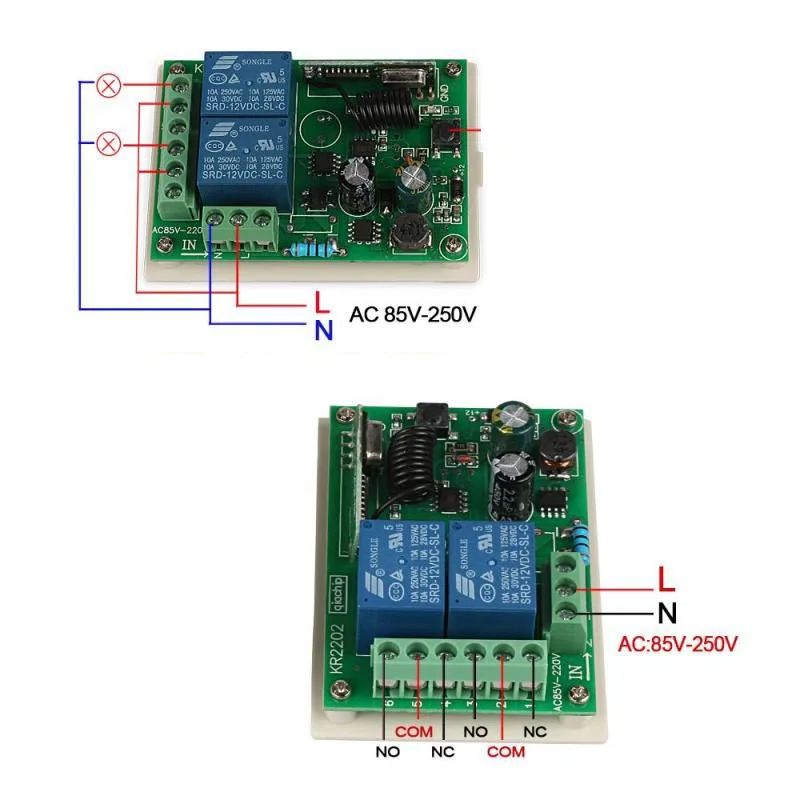

1) схема подключения для управления светом 85 - 250 В переменного тока

2) схема подключения светодиодного освещения постоянного тока 12 В (требуется Входная Мощность 85 - 250 В переменного тока)

3) схема управления соединением 12 В постоянного тока двигателя вперед и назад (требуется Входная Мощность 85 - 250 В переменного тока)

4) схема подключения управления двигателем 85 - 250 В переменного тока

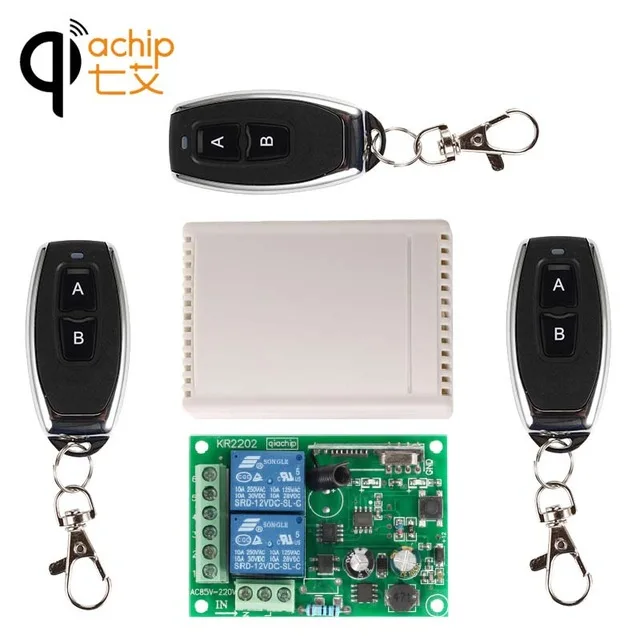

Комплектация:

1x85 - 250 в 2-х канальный приемник

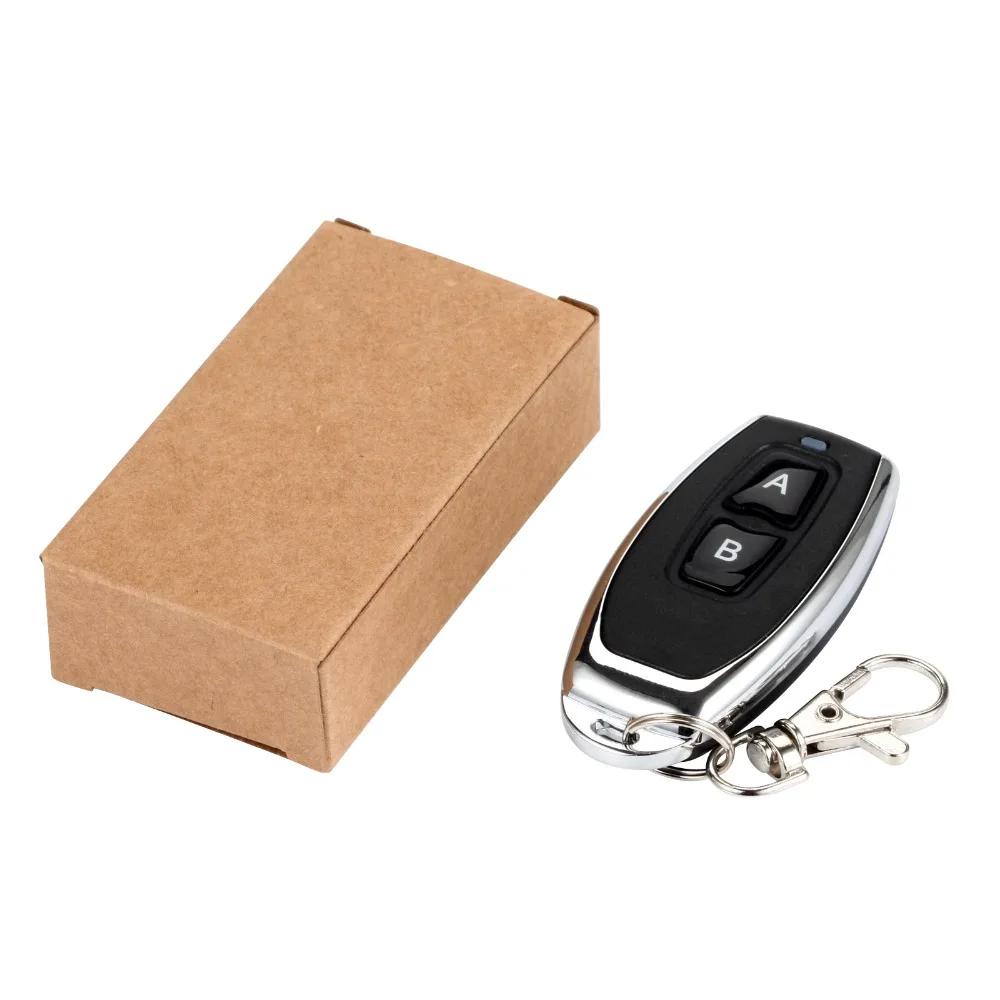

2-кнопочный пульт дистанционного управления-3 шт.

Обучающий код 1527

Вес: 0,03 кг

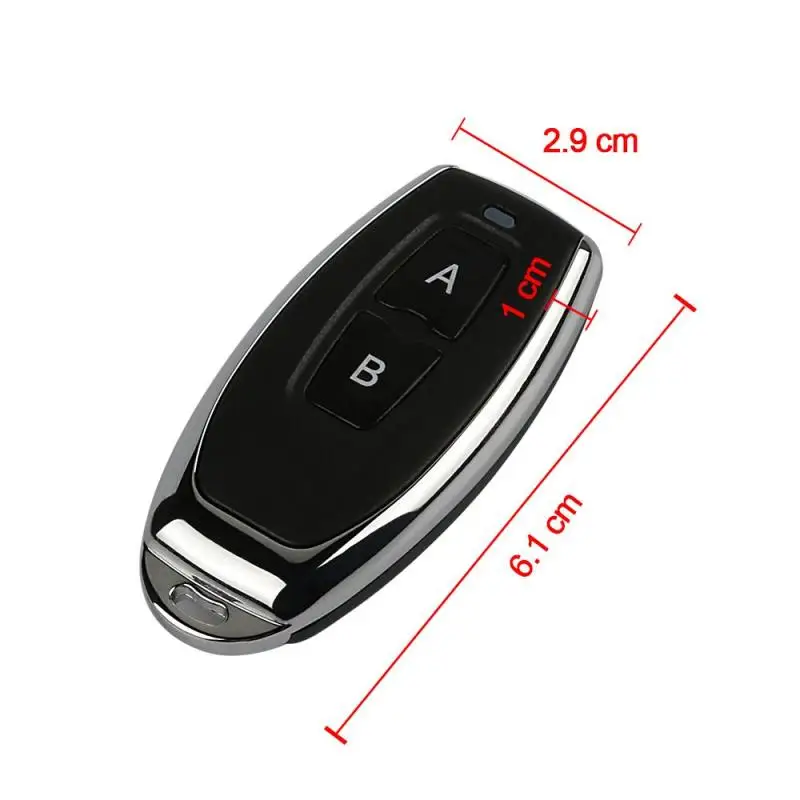

Размер: 61x29x10 мм

Выход заканчивается

NC: нормально закрытый выход

COM: общий порт

НЕТ: нормально открытый выход
