Универсальный беспроводной пульт дистанционного управления QIACHIP, 433,92 МГц, 12 В постоянного тока, 2 канала, 1527 радиочастотный релейный модуль, приемник для мотора гаражных ворот

Характеристики пульта дистанционного управления:

Номер модели: KT05-AB-4Рабочее напряжение: DC6VРабочий ток: <25 мАРабочая частота: 433 МГцМощность передачи: + 13dbmФормат кодирования: 1527 кодирование

Технические данные приемника:

Номер модели: KR1202-4Входное напряжение: 12 ВРабочий ток: 10AМаксимальная мощность нагрузки: 110 Вт x 2Частота: 433 МГцПоддержка формата кодирования: EV1527Способ подключения: GND V + M1 M2Режим работы: Мгновенный, переключаемый, задержка времени блокировки

Примечание: различные варианты включают различные упаковки

Посылка 1:

1 * KT05-AB-4 пульт дистанционного управления 433 МГц (включая батарею)

Посылка 2:

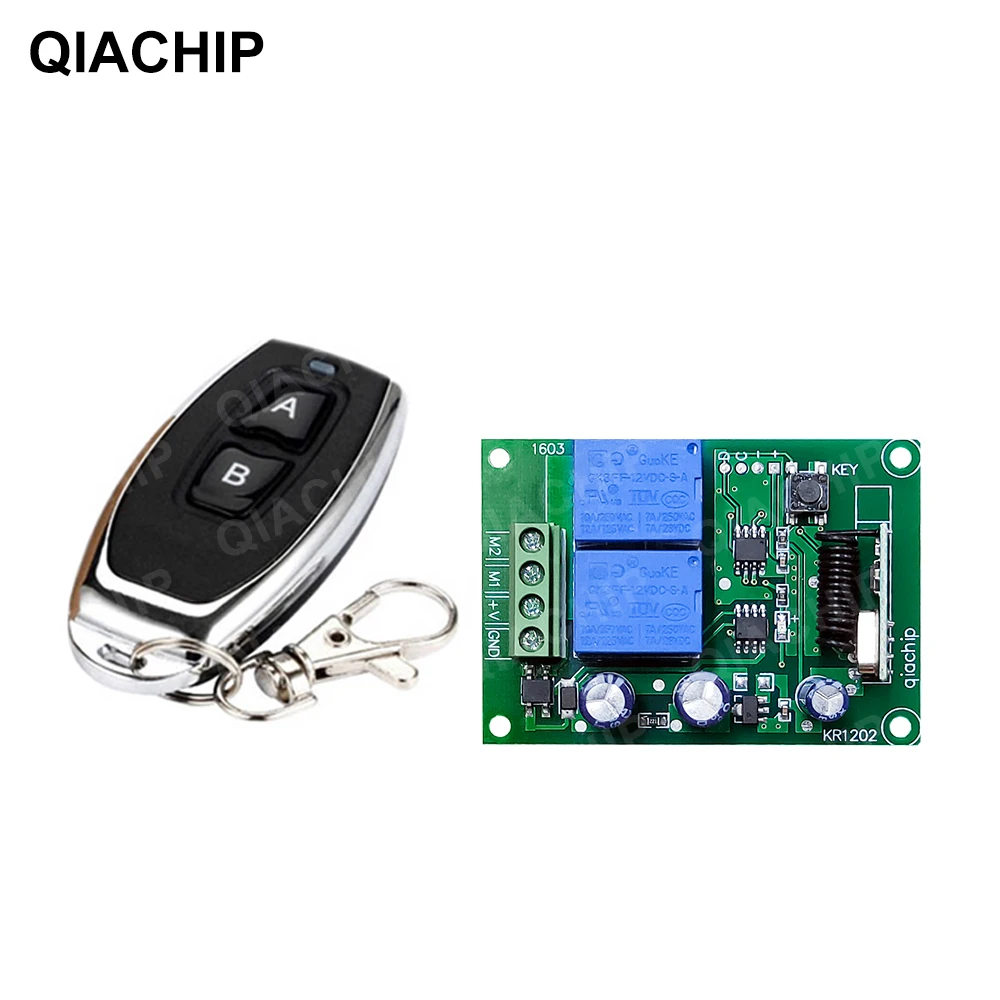

1 * KT05-AB-4 пульт дистанционного управления 433 МГц (включая батарею)1 * KR1202-4 модуль приемника (включая корпус)

Посылка 3:

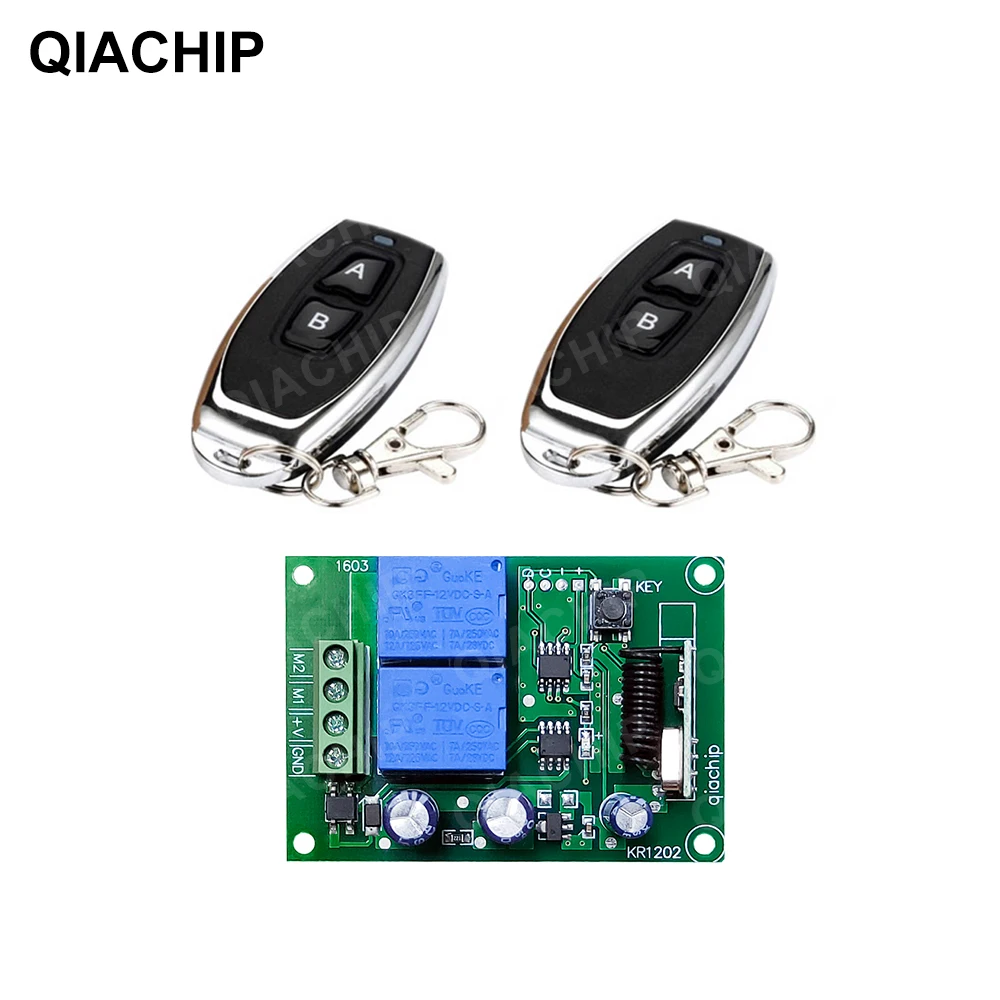

2 * KT05-AB-4 пульт дистанционного управления 433 МГц (включая батарею)1 * KR1202-4 модуль приемника (включая корпус)

Посылка 4:

4 * KT05-AB-4 пульт дистанционного управления 433 МГц (включая батарею)1 * KR1202-4 модуль приемника (включая корпус)

Посылка 5:

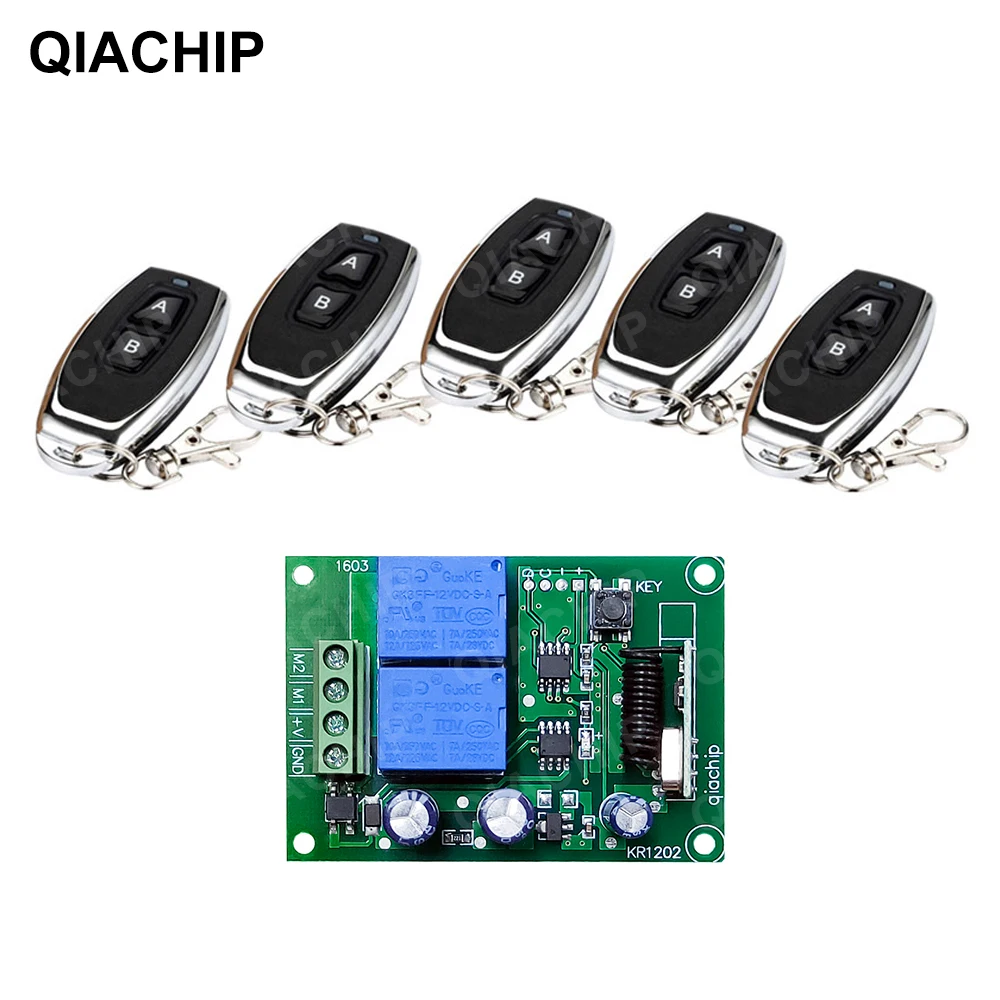

Пульт дистанционного управления 5 * KT05-AB-4 433 МГц (включая батарею)1 * KR2402A-4 модуль приемника (включая корпус)

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.Например: Кнопка A = ON, кнопка B = OFFНажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 разЧерез 3 секунды светодиодный индикатор будет включаться снова и успешно учится.A = ON, B = OFF.
