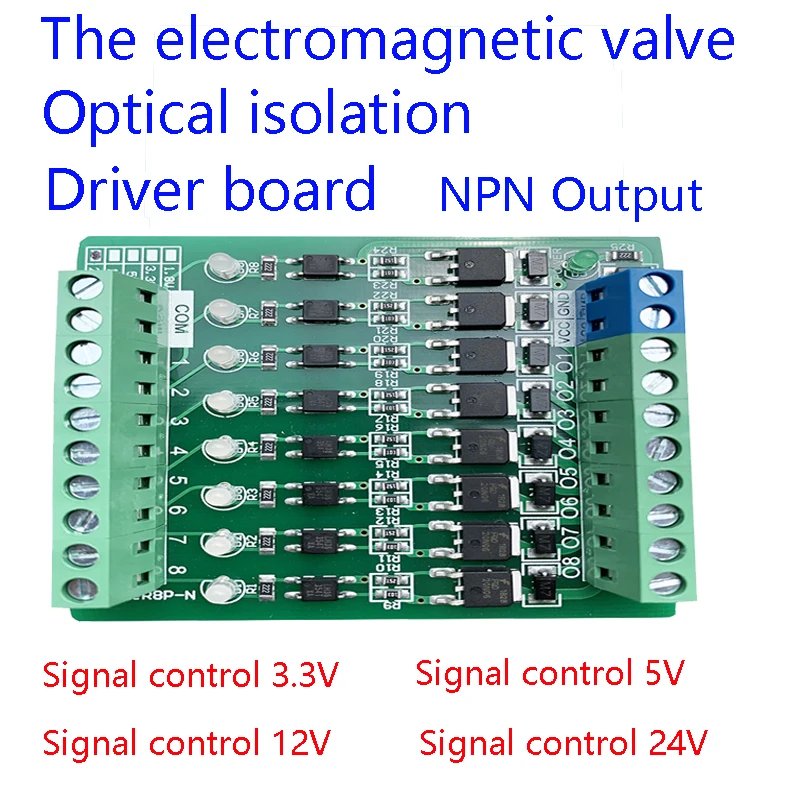

AL-ZARD контроллер электромагнитного клапана MCU PLC MOS Плата усилителя транзистора вход полностью совместимый выход PNP или NPN 3,3-24 В

Вход: Полностью совместимый PNP и NPN, выход: PNP или NPN.

Гид по заказу:

3,3 V PNP Выход: сигнал Управление Напряжение 3,3 V PNP Выход Выход 5 в PNP: напряжение контроля сигнала 5 В, выход PNP 12 В PNP выход: контроль сигнала напряжение 12 В, выход PNP Выход PNP 24 В: напряжение контроля сигнала 24 В, выход PNP 3,3 V Силовые транзисторы NPN Выход: сигнал Управление Напряжение 3,3 V, силовые Транзисторы NPN Выход Выход 5 в NPN: напряжение контроля сигнала 5 В, Выход NPN 12 В Выход NPN: напряжение контроля сигнала 12 В, Выход NPN Выход 24 В NPN: напряжение контроля сигнала 24 В, Выход NPN

1CHE готовая доска: 1 канал готовая доска

2CHE готовая доска: 2 канала готовая доска

2CHE с оболочкой: 2 канала готовая доска + DIN35mm рельсовая Монтажная оболочка/кронштейн/корпус

4CHE готовая доска: 4 канала готовая доска

4CHE с оболочкой: 4 канала готовая доска + DIN35mm рельсовая Монтажная оболочка/кронштейн/корпус

8CHE готовая доска: 8 каналов готовая доска

8CHE с оболочкой: 8 канальный готовая доска + DIN35mm рельсовый монтажный корпус/кронштейн/корпус

12CHE с оболочки: 12-канальный готовая плата + DIN35mm c креплением на рейке Shell/кронштейн/Корпус

16CHE с оболочкой: 16 канальный готовая доска + DIN35mm рельсовый монтажный корпус/кронштейн/корпус

Эта модель является SV-5A1R8P-x. Анализ модели: SV (усилитель цифрового сигнала) -5A (максимальный ток привода на канал 5A) -1R (односторонняя передача) 4P(4 канала) - x (N-Выход NPN, то есть выход слива) (P-выход PNP) выход источника).

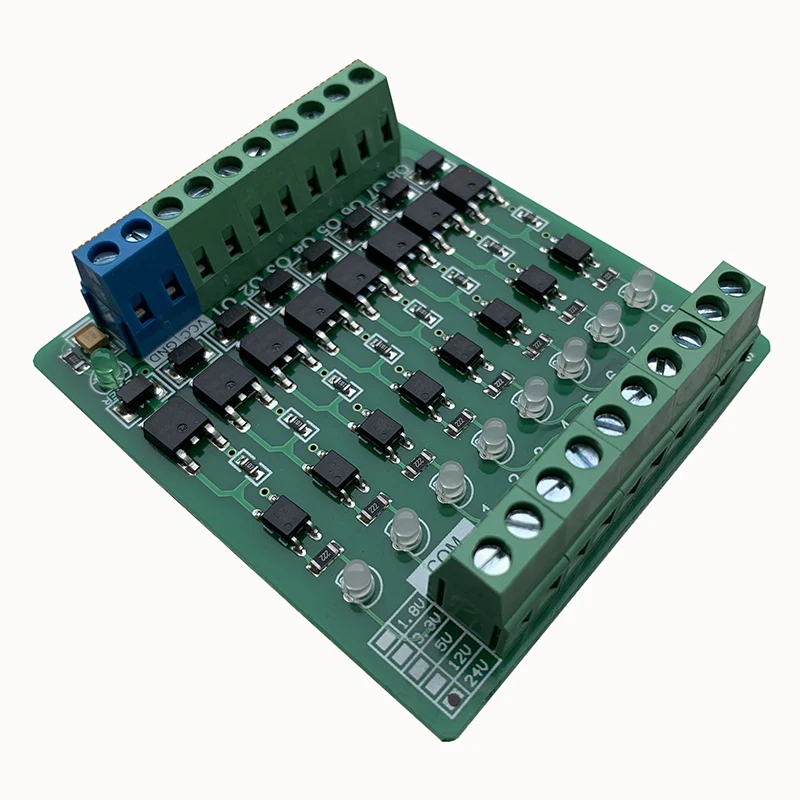

Во-первых, обзор модуля:

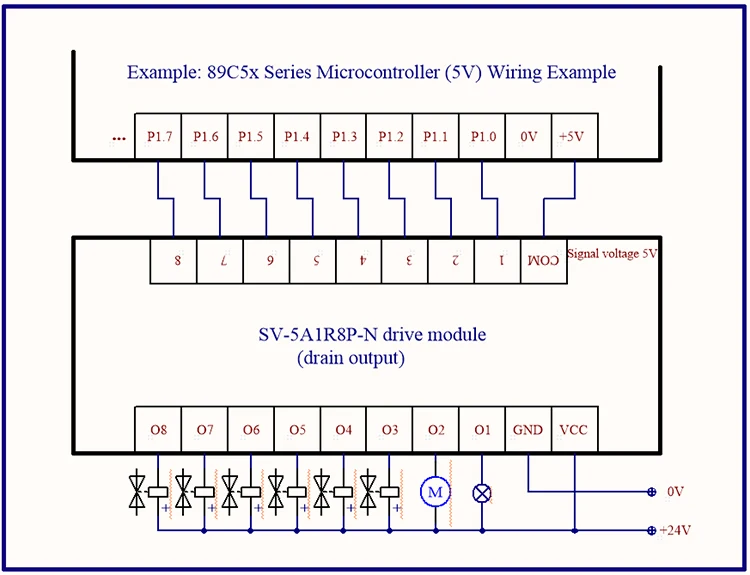

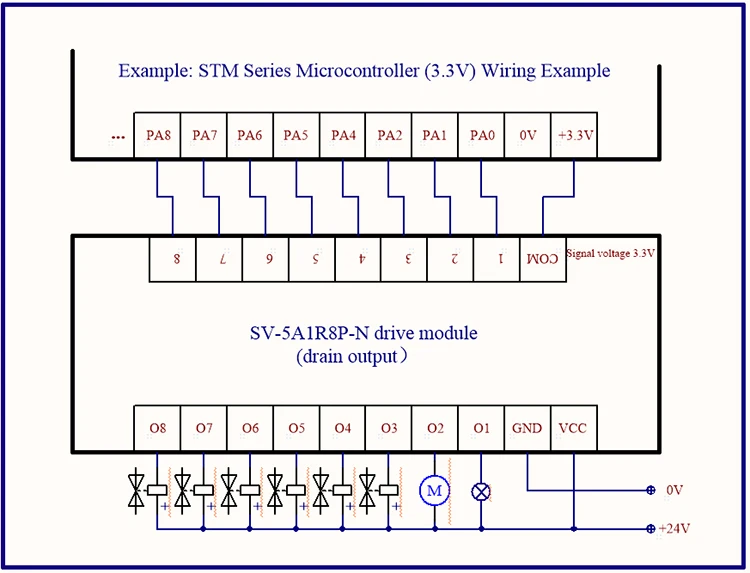

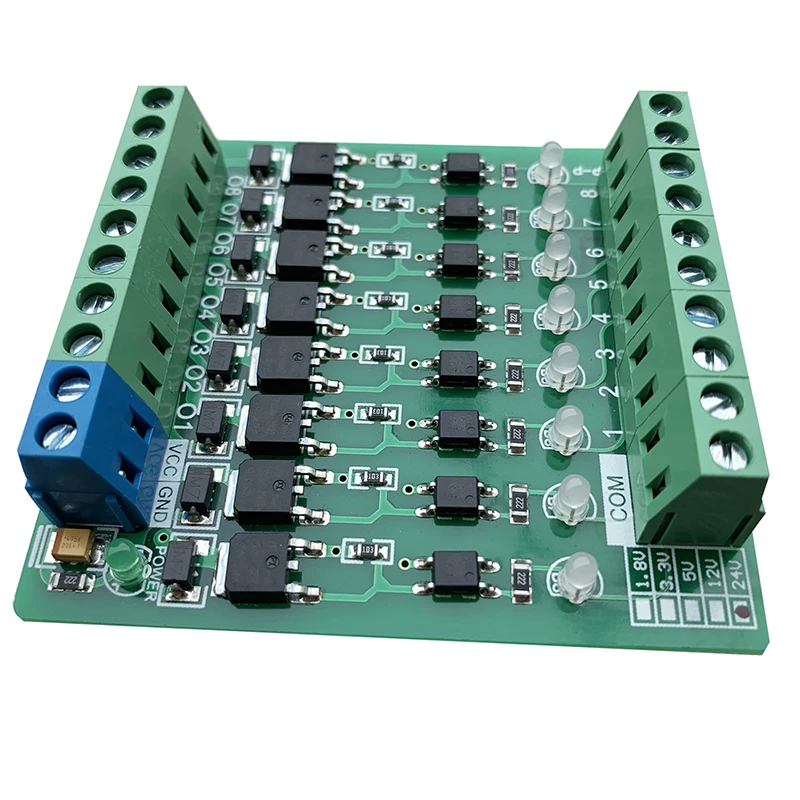

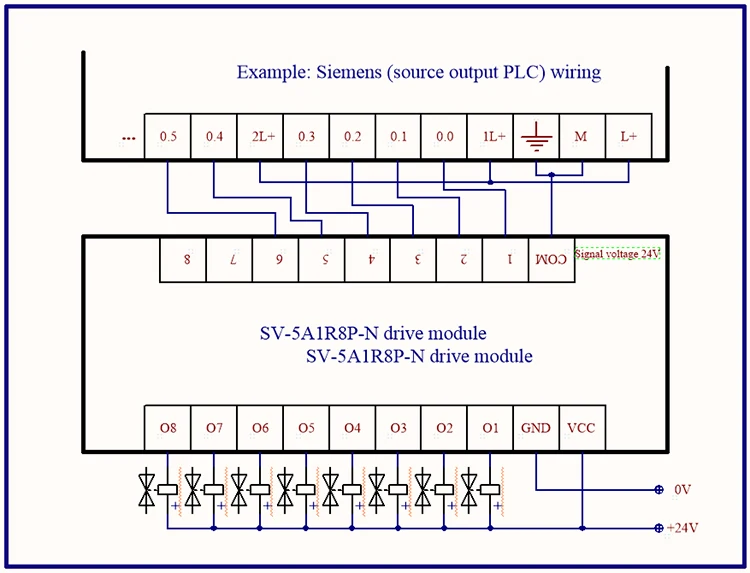

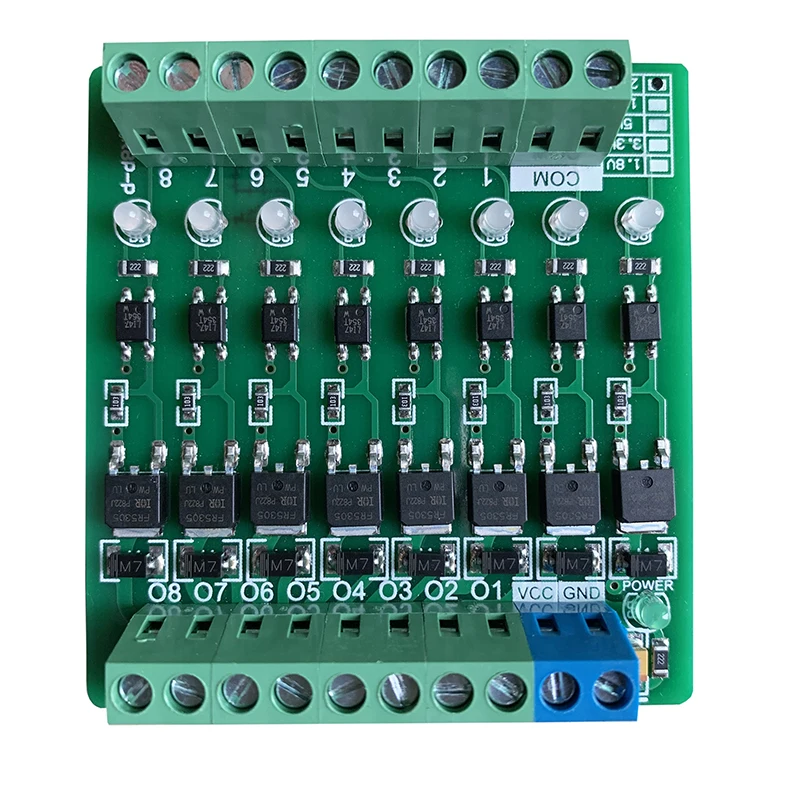

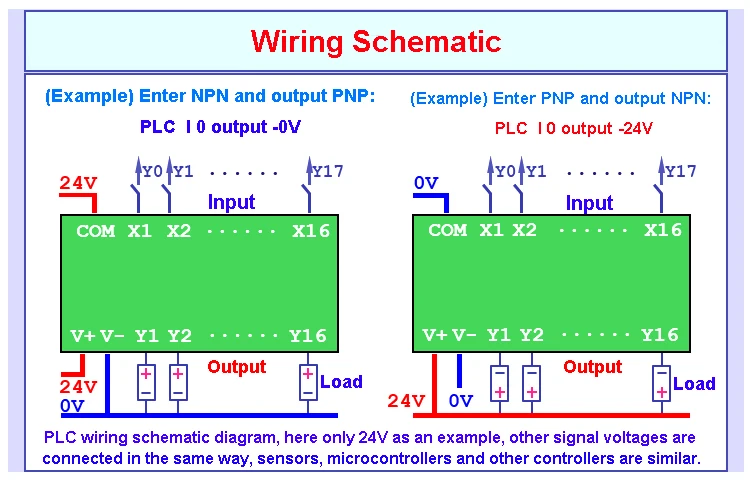

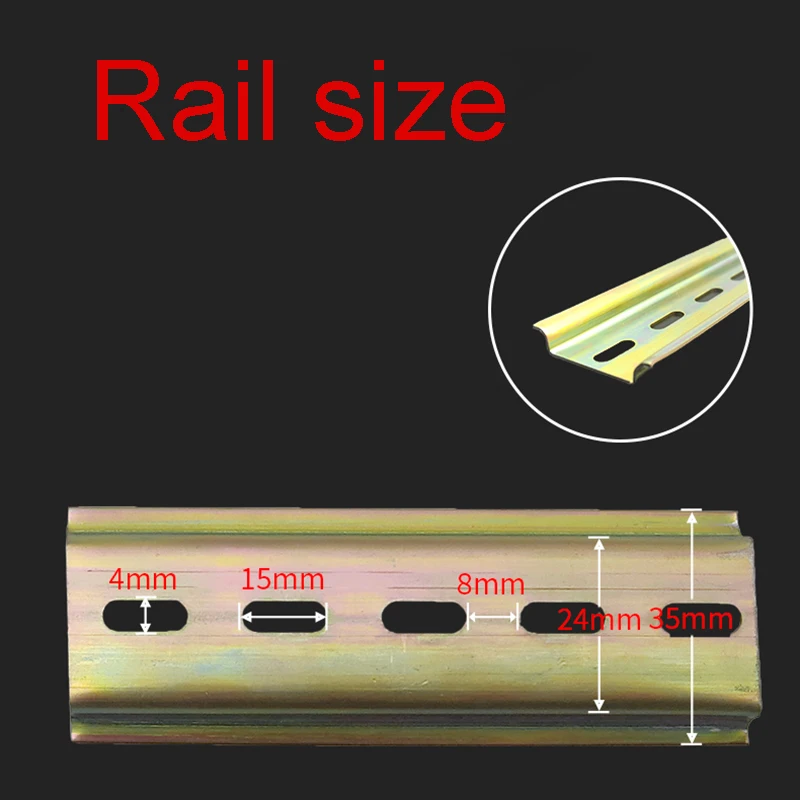

1. Новый оригинальный импортный FET. 2. Входной сигнал совместим с NPN и PNP и совместим с PLC оборудованием, таким как Mitsubishi, Panasonic, Siemens и domestic PLC 3. Сигнал входное напряжение 3,3 V/5V/12V/24V, что удобно для разных генерация сигналов управления оборудованием. 4. Меры защиты: каждый канал ввода принимает фотоэлектрический изоляционный модуль для эффективной защиты безопасности контрольного терминала; В то же время он оснащен восемью биполярными индикаторами состояния. Выход имеет диодную защиту от перенапряжения, а источник питания имеет диодную защиту от обратного хода. 5. Проводка: VCC и GND являются Портами питания этого модуля и проводной в соответствии с быстрым напряжением. COM подключен к терминалу управления сигналом common pole, 1-8 подключен к каждому контрольному сигналу канала; Выход управляемого устройства-выход открытого слива, маркированный O1-O8. 6. Установка: DIN 35 мм рельсовая установка, удобная и быстрая! 7. Размер модуля: 72*68*19 мм (длина * ширина * высота). Вес нетто модуля: 50 граммов.

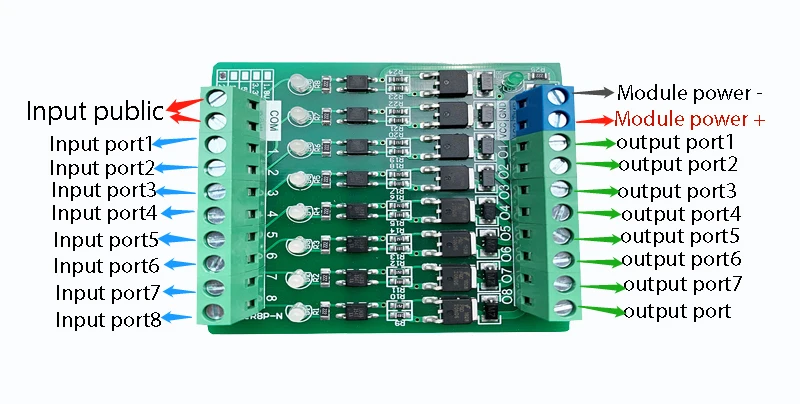

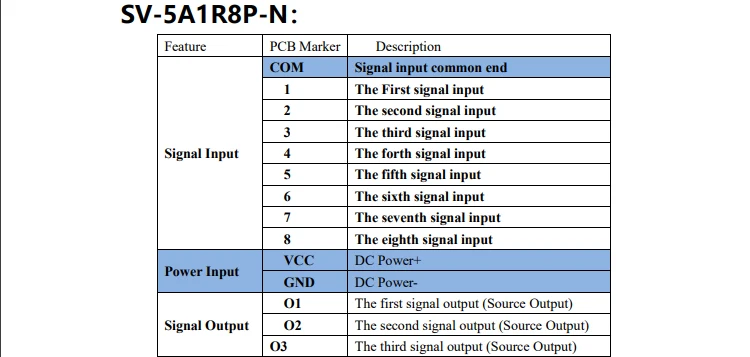

Во-вторых, модульный терминал и определение:

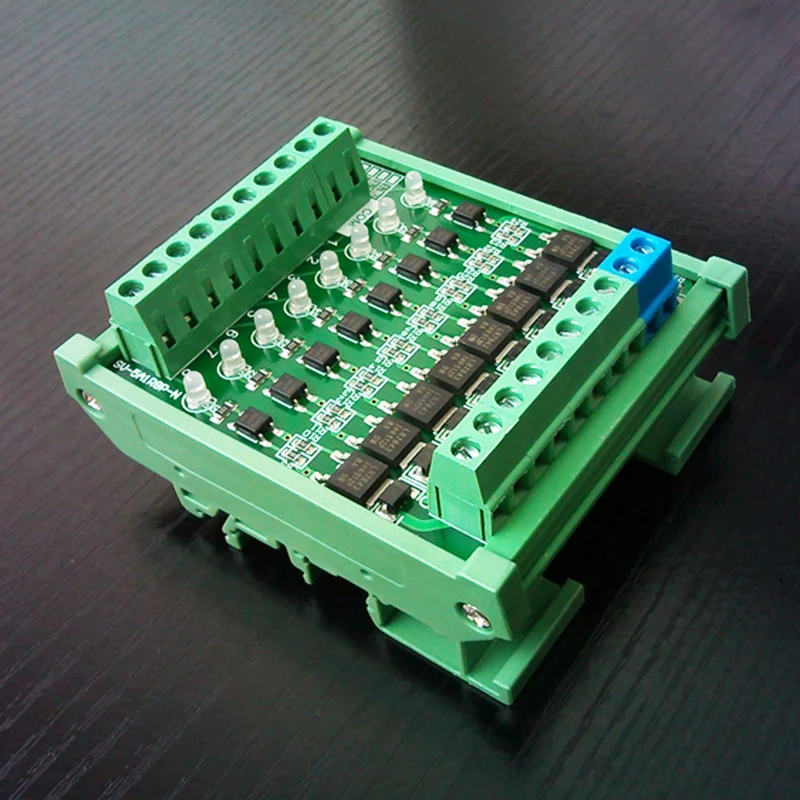

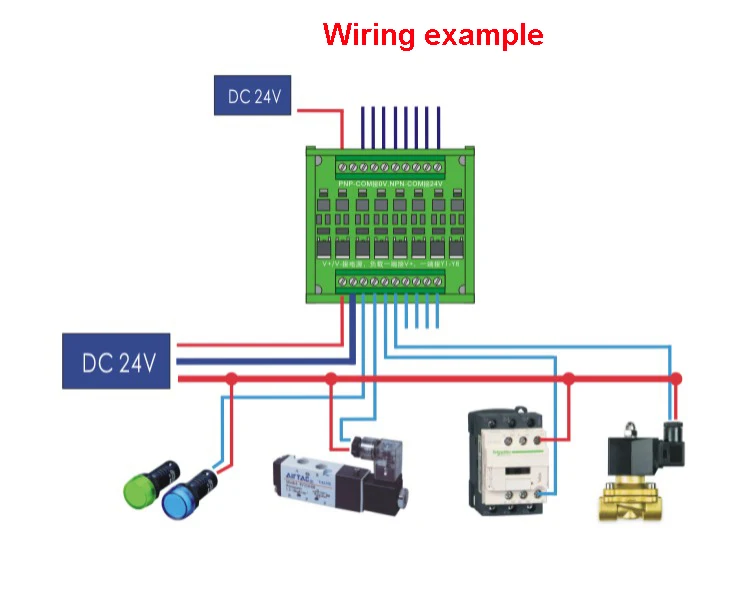

К примеру, при использовании с оболочки:
