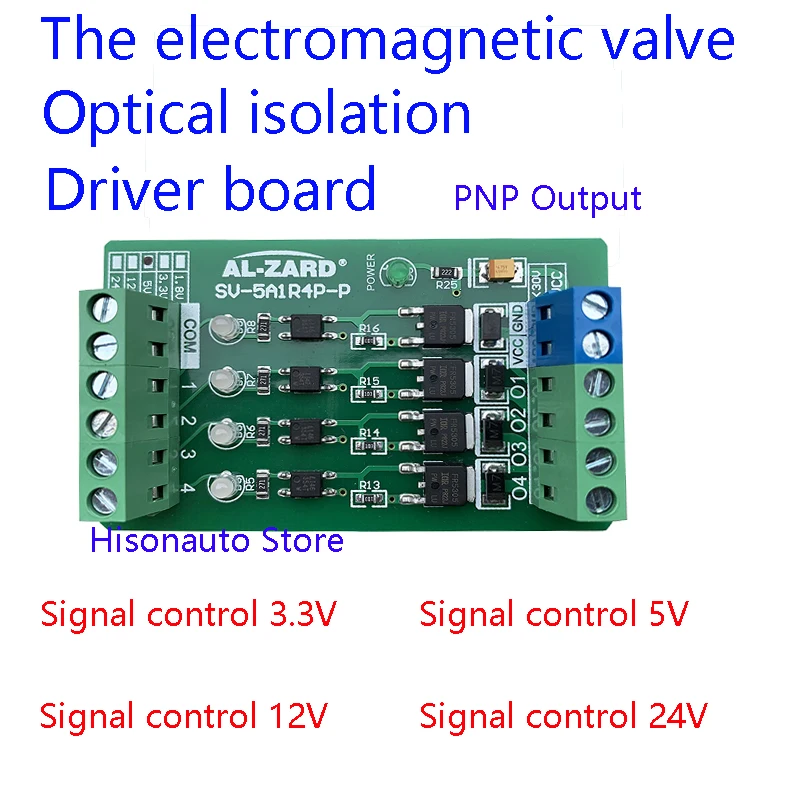

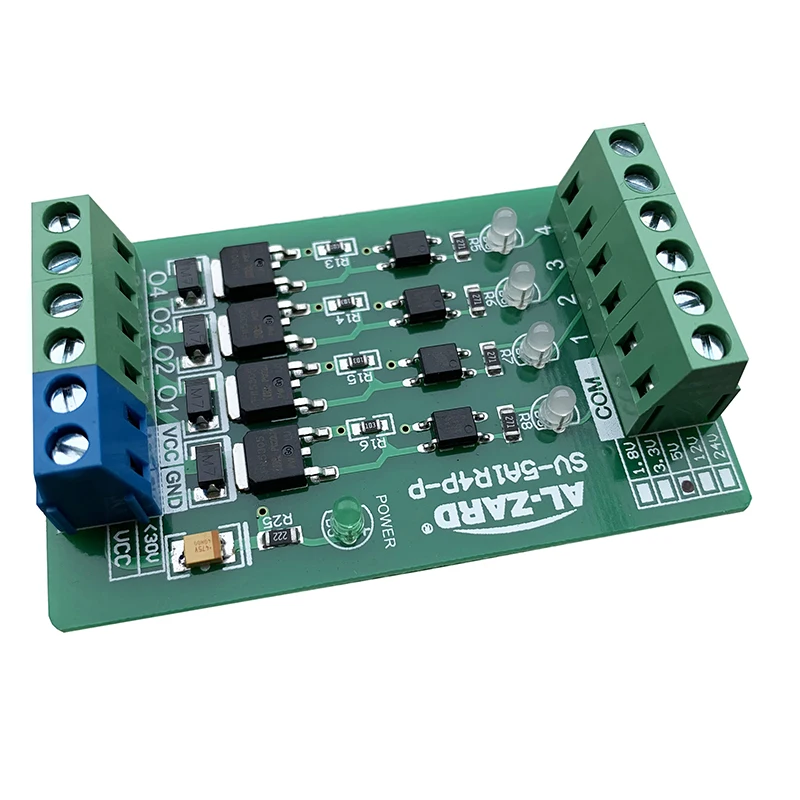

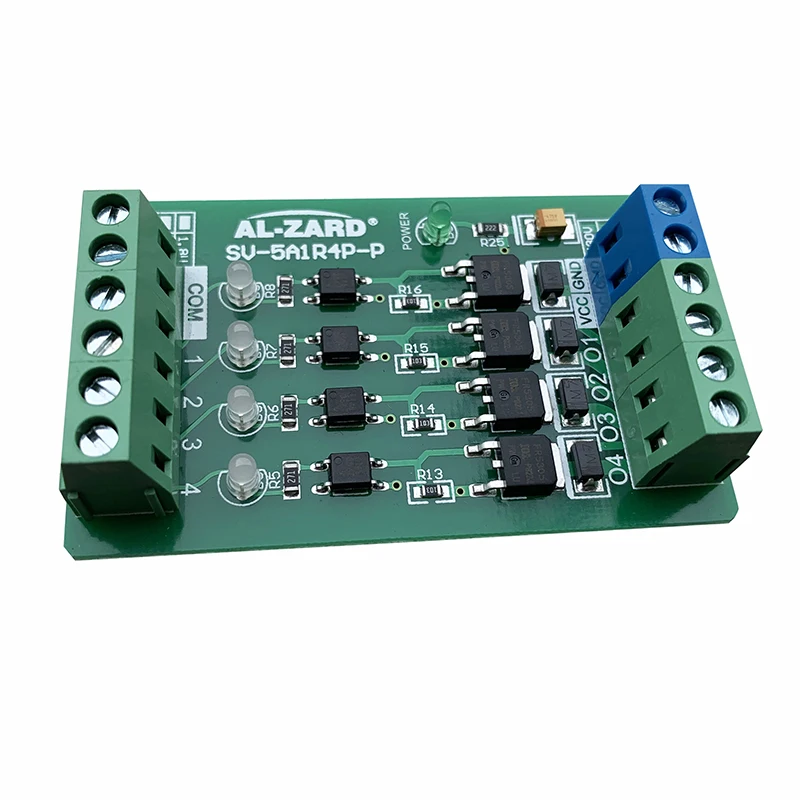

Анализ модели: SV (усилитель цифрового сигнала) -5A (максимальный ток привода на канал 5 а) -1R (односторонняя передача) 4P(4 канала) -P (выход PNP-это выход источника).
Во-первых, обзор модуля:
1. Используется новый оригинальный импортный полевой транзистор.

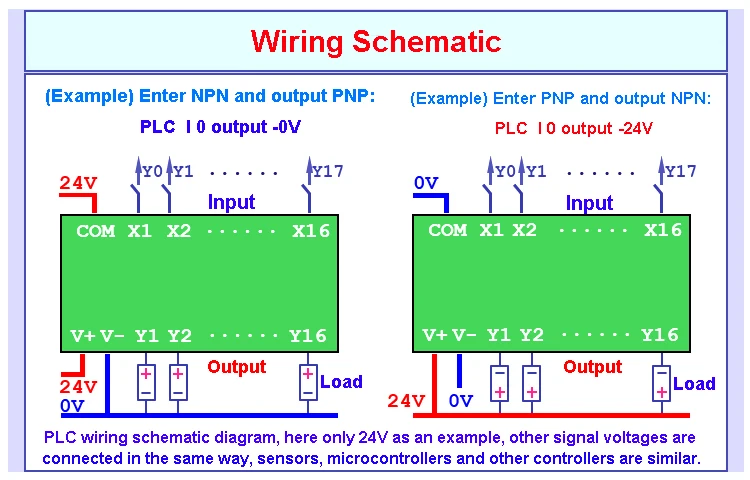

2. Входной сигнал совместим с NPN и PNP и совместим с ПЛК-оборудованием, таким как Mitsubishi, Panasonic, Siemens и отечественным ПЛК.
3. Входное напряжение сигнала составляет 3,3 В/5 В/12 В/24 В, что удобно для управления различным оборудованием генерации сигнала.
4. На каждом канале входа Используется МОДУЛЬ фотоэлектрической изоляции для эффективной защиты безопасности клеммы управления; В то же время он оснащен восемью биполярными индикаторами состояния.

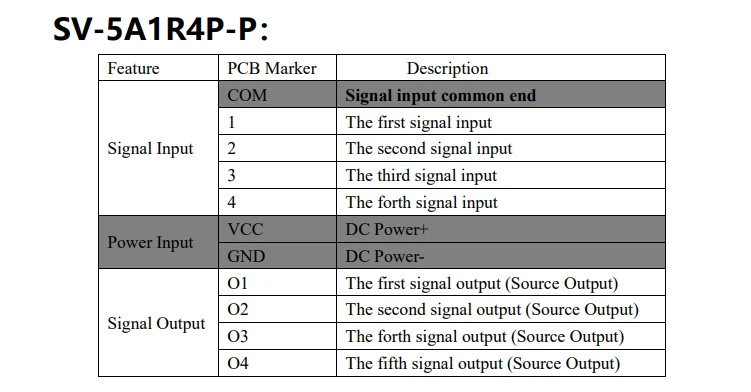

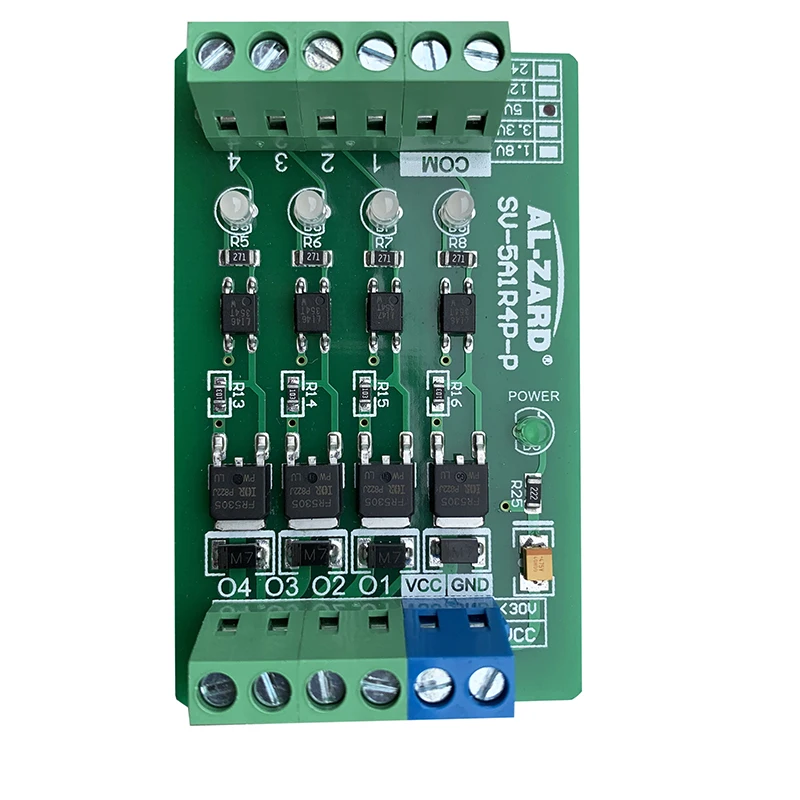

5. Подключение: VCC и GND являются Портами питания этого модуля и подключаются в соответствии с подсказкой напряжения. COM подключен к общему полюсу клеммы управления сигналом, 1-4 подключен к каждому сигналу управления каналом; Выход управляемого устройства-это выход источника с маркировкой O1-O4.
6. Установка: рейка DIN 35 мм, удобная и быстрая!

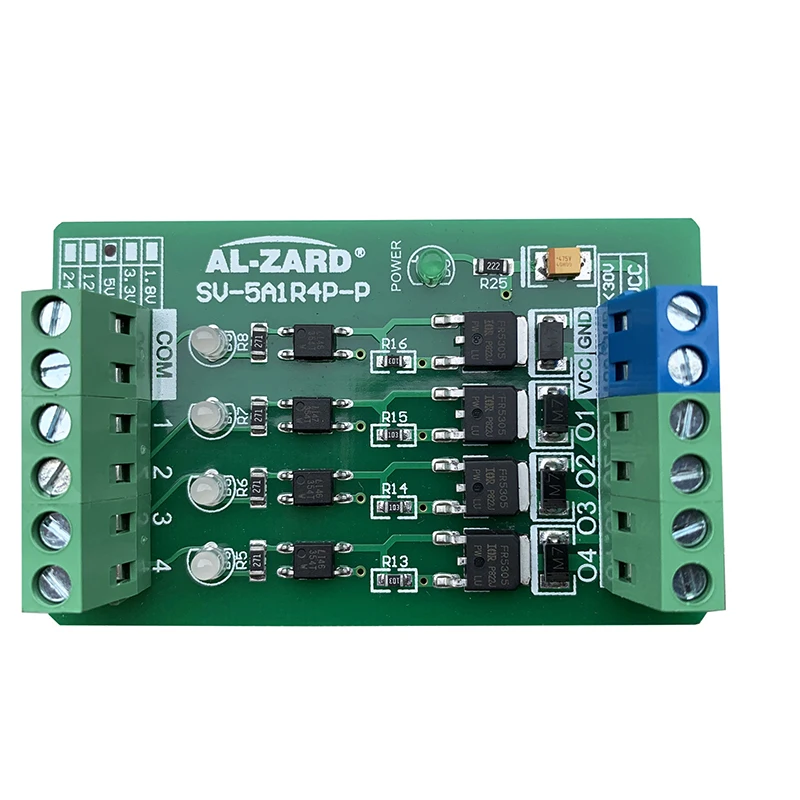

7. Размер модуля: 45*72*19 мм (длина * ширина * высота). Вес нетто модуля: 100 г.

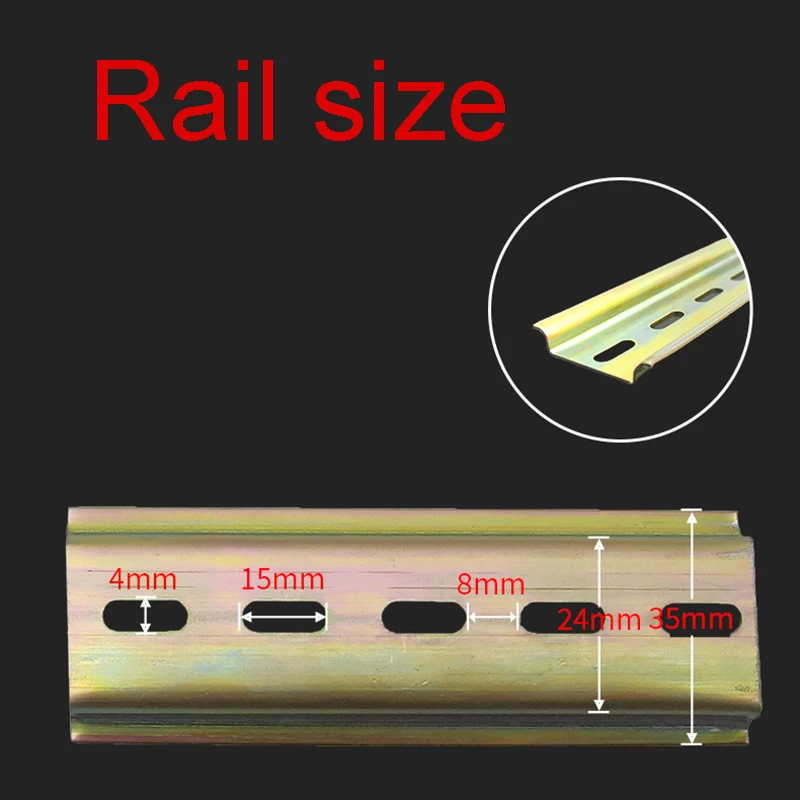

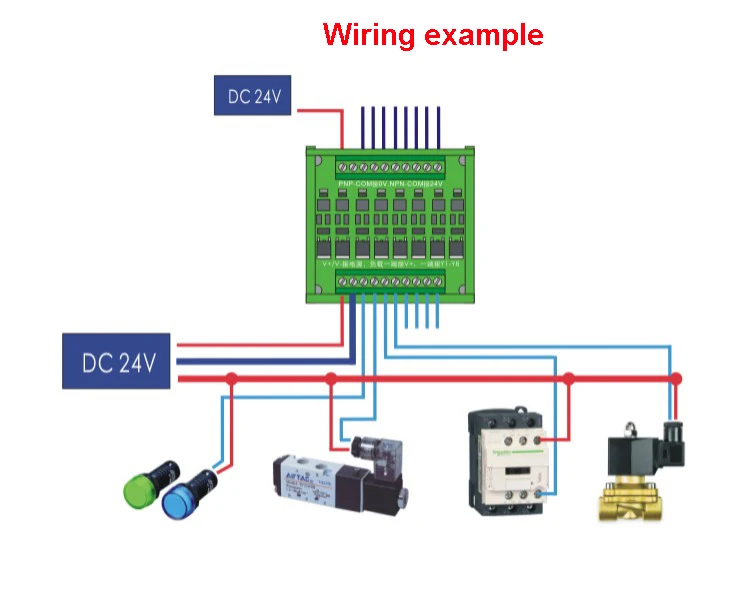

Примеры монтажной рейки (обратите внимание, что модуль не включает рейку):

Совет: модель выхода источника показана на рисунке:

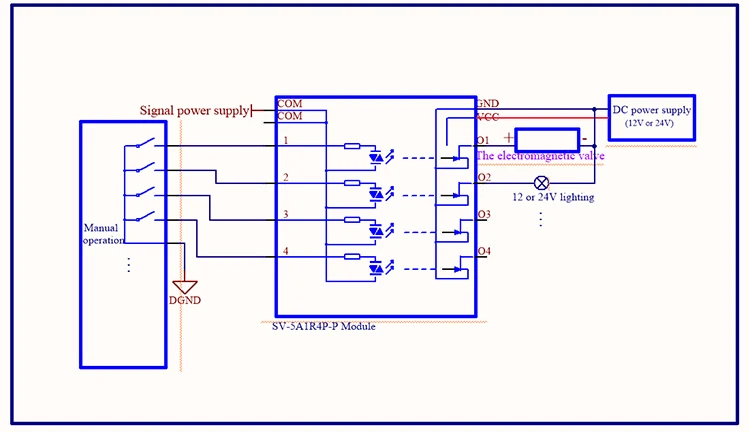

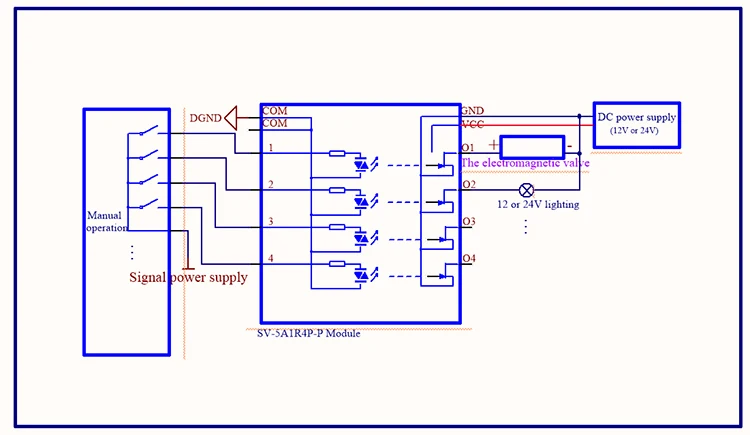

При наличии управляющего сигнала выходной порт Ox (O1, O2, O3. ..) Подключается к модульному источнику питания постоянного тока (VCC), а выход Ox составляет 24 В. В-третьих, схема внешнего электрического подключения модуля (этот модуль может управлять на 30 В, 5 А ниже напряжения электрических приборов): 1, ручное управление:

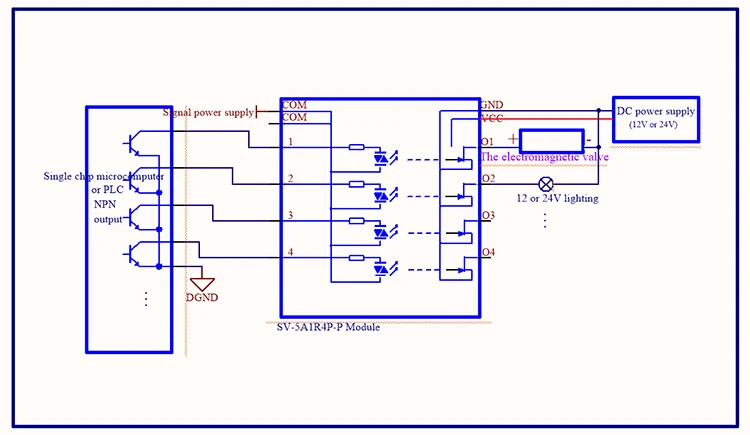

2. Управление режимами вывода NPN, такими как одиночный чип или ПЛК:

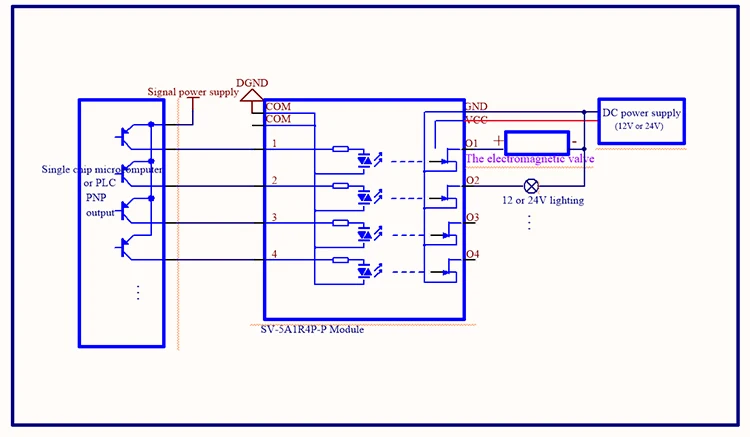

3. Управление выходным режимом PNP, например, одним чипом или ПЛК:
