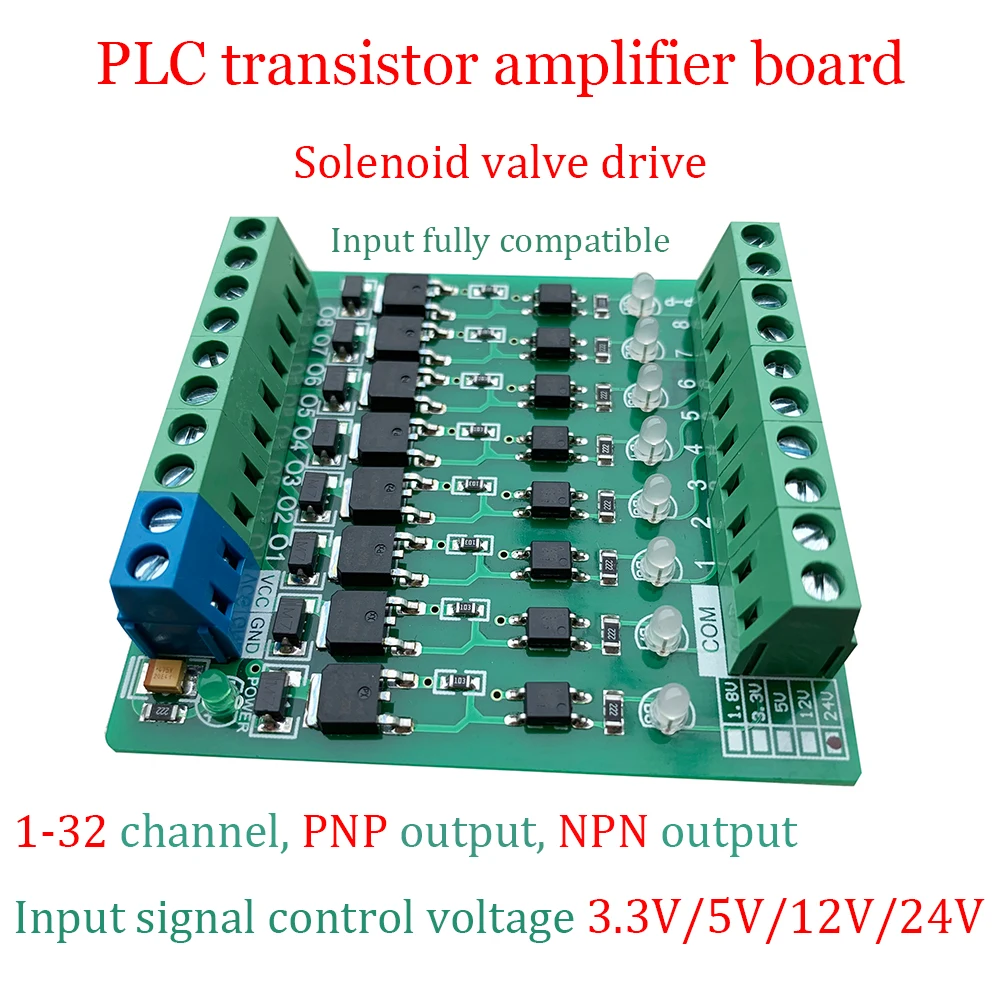

Плата усилителя мощности для сигнала PLC NPNPNP для привода соленоидного клапана фотоэлектрический изоляционный транзистор 5 А, 3,3 В 5 в 12 В 24 В

Эта модель SV-5A1RxP-N/P.

Анализ модели: SV (усилитель цифрового сигнала) -5A (максимальный ток привода каждого канала 5A) -1R (односторонняя передача) xP (канал x, канал x = 1-32 канала) -N/P (N-Выход NPN, который представляет собой выход столба утечки) (P-выход PNP, являющийся выходом источника).

Руководство по заказу:

Входной сигнал совместим с NPN и PNP. Выход 3,3 В NPN: напряжение управления сигналом 3,3 В, Выход NPN Выход 5 в NPN: напряжение управления сигналом 5 В, Выход NPN Выход 12 В NPN: напряжение управления сигналом 12 В, Выход NPN Выход 24 В NPN: напряжение управления сигналом 24 В, Выход NPN Выход 3,3 В PNP: напряжение управления сигналом 3,3 В, выход PNP Выход 5 в PNP: напряжение управления сигналом 5 В, выход PNP Выход PNP 12 В: напряжение управления сигналом 12 В, выход PNP Выход 24 В PNP: напряжение управления сигналом 24 В, выход PNP Его можно устанавливать с помощью винтов, а также поддерживает установку направляющей (стандартная направляющая din35мм).

1-8 каналов: 1-8 каналов готовая плата

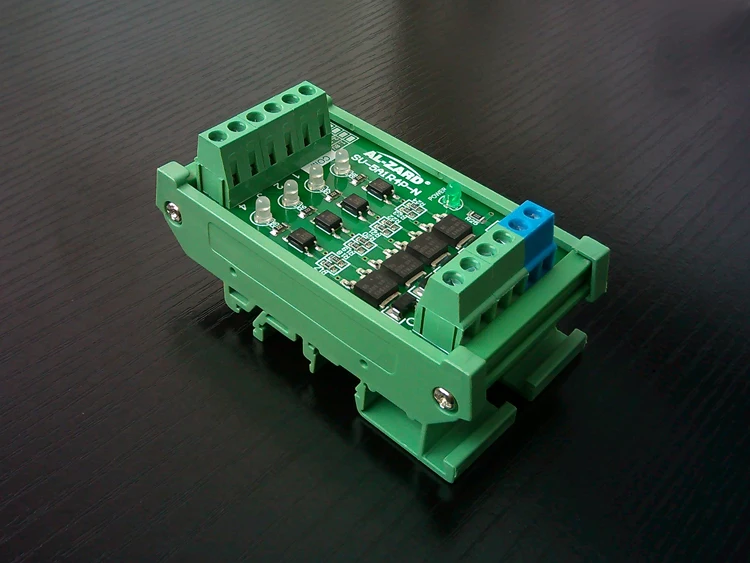

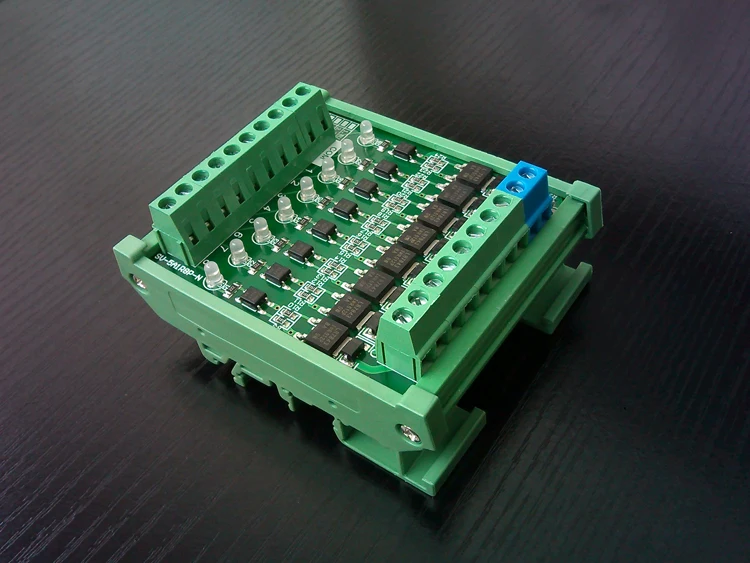

2-32 канала с корпусом: 2-32 канала готовая плата + din35мм монтажный кронштейн

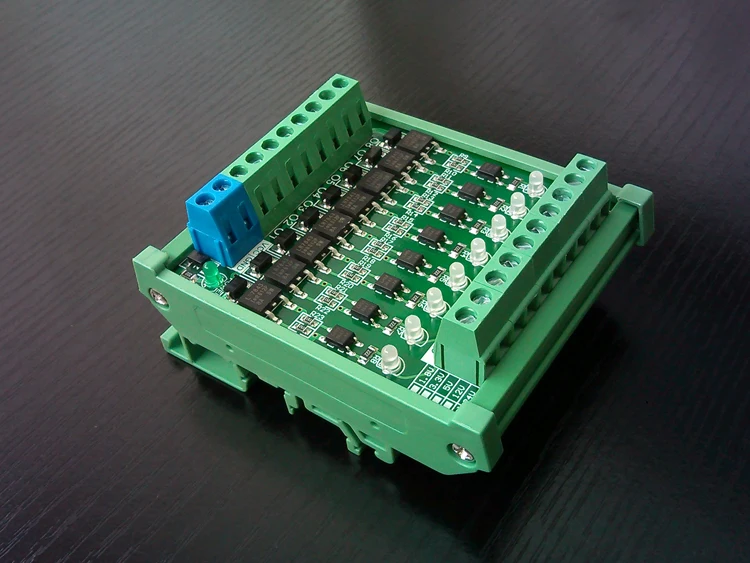

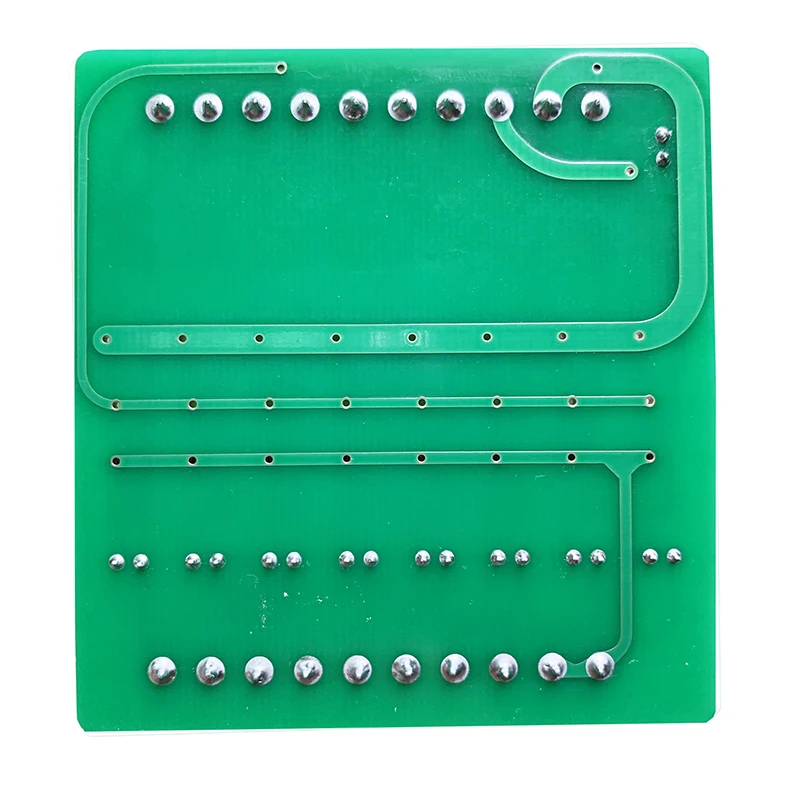

Обзор модуля:

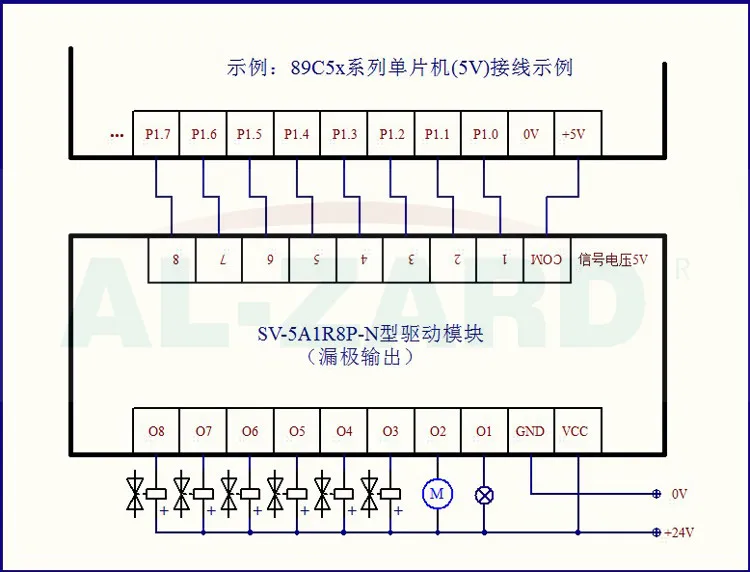

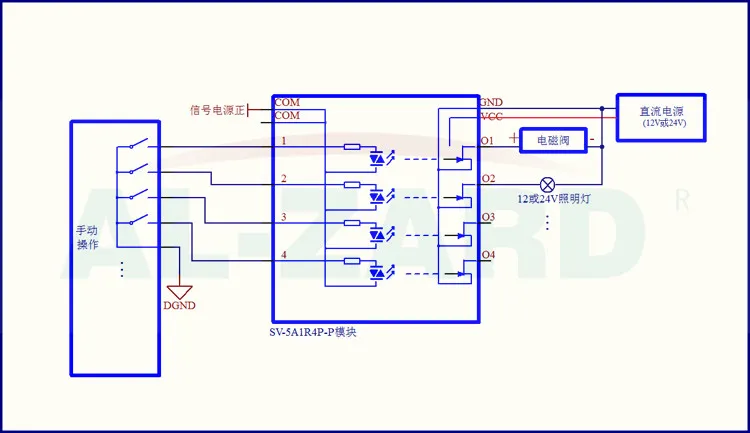

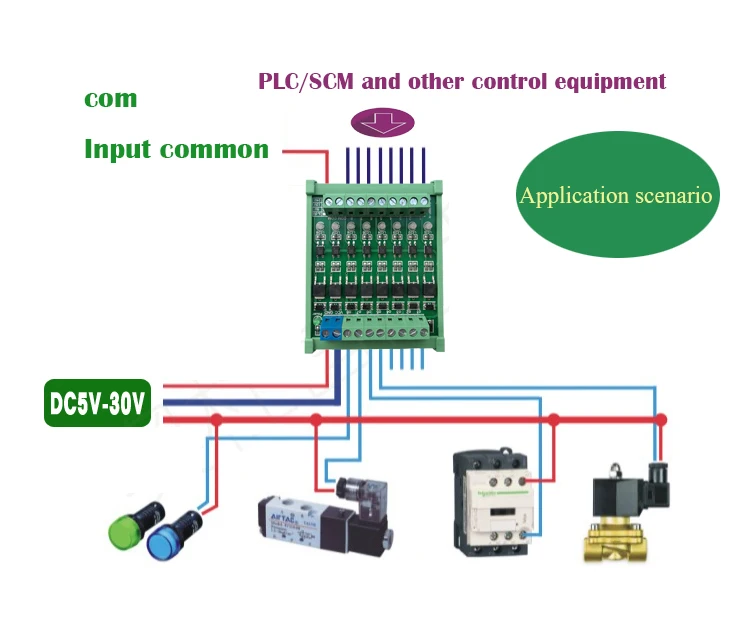

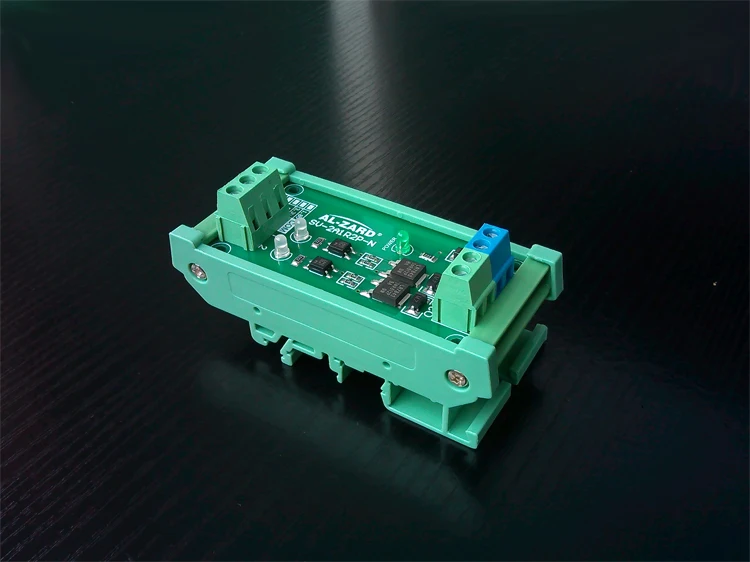

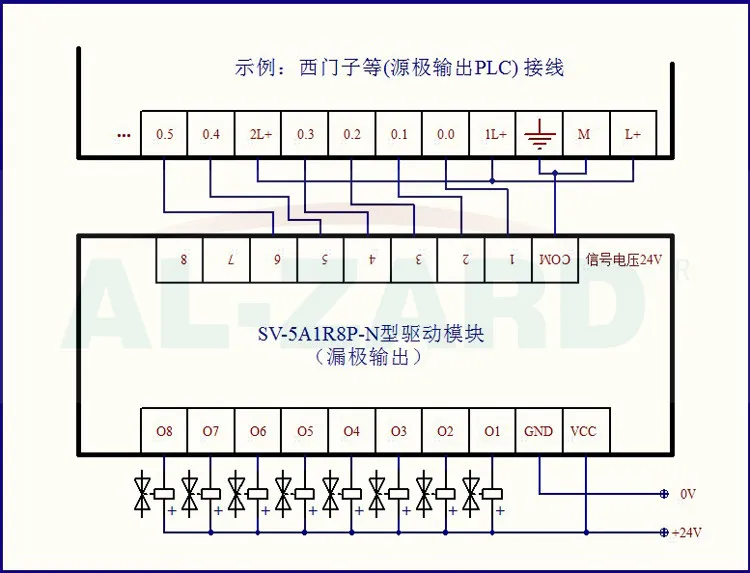

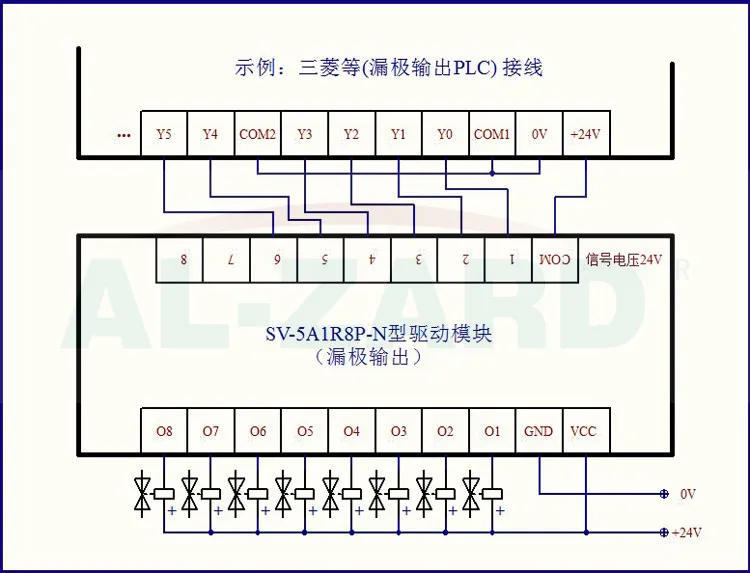

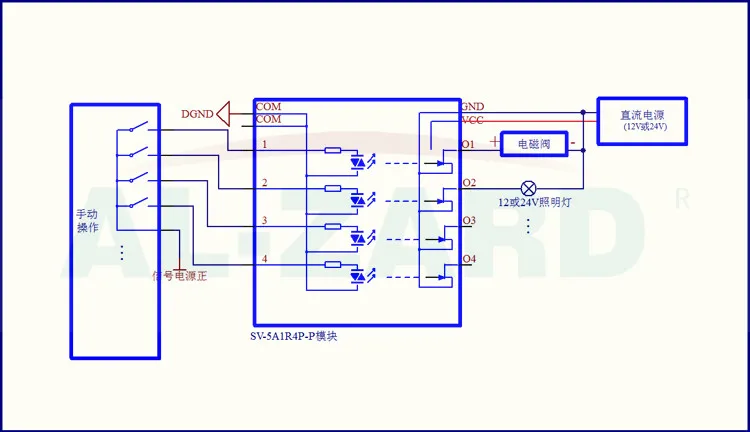

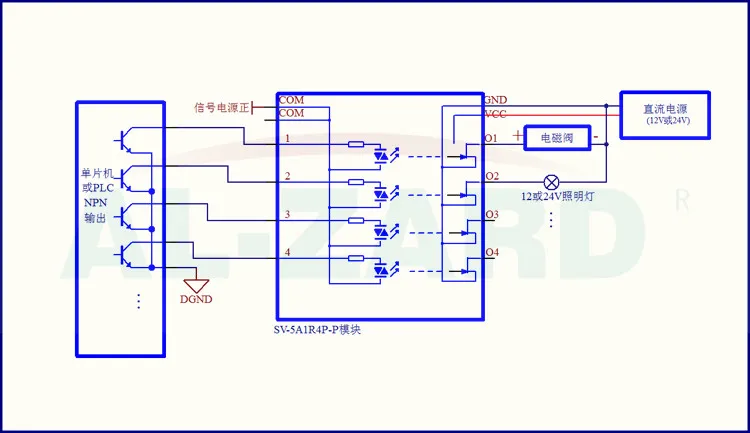

1. Используйте новый импортный трубка с полевым эффектом. 2. Входной сигнал совместим с NPN и PNP, совместим с оборудованием ПЛК, таким как Mitsubishi, Panasonic, Siemens и отечественным ПЛК. 3. Входное напряжение сигнала составляет 3,3 В/5 В/12 В/24 В дополнительно для облегчения управления различными устройствами генерации сигнала. 4. Меры защиты: каждый входной терминал оснащен фотоэлектрическим изоляционным модулем для эффективной защиты безопасности клеммы управления; В то же время он оснащен восьми биполярными индикаторами состояния. Выходной конец имеет диодную защиту от перенапряжения, а блок питания имеет диодную защиту от обратного хода. 5. Подключение: VCC и GND-это порты питания этого модуля, подключаются в соответствии с подсказкой напряжения. COM подключен к общему полюсу клеммы управления сигналом, и 1-4 подключен к различным управляющим сигналам; Выходной терминал управляемого электрического устройства представляет собой выход с открытым сливом, обозначенный как O1-O4. 6. Способ установки: DIN35mm rail установка, удобно и быстро! 7. Размер модуля (4 канала с корпусом): 47*86*40 мм (длина * ширина * высота). Вес нетто модуля: 100 г.

Обзор модуля:

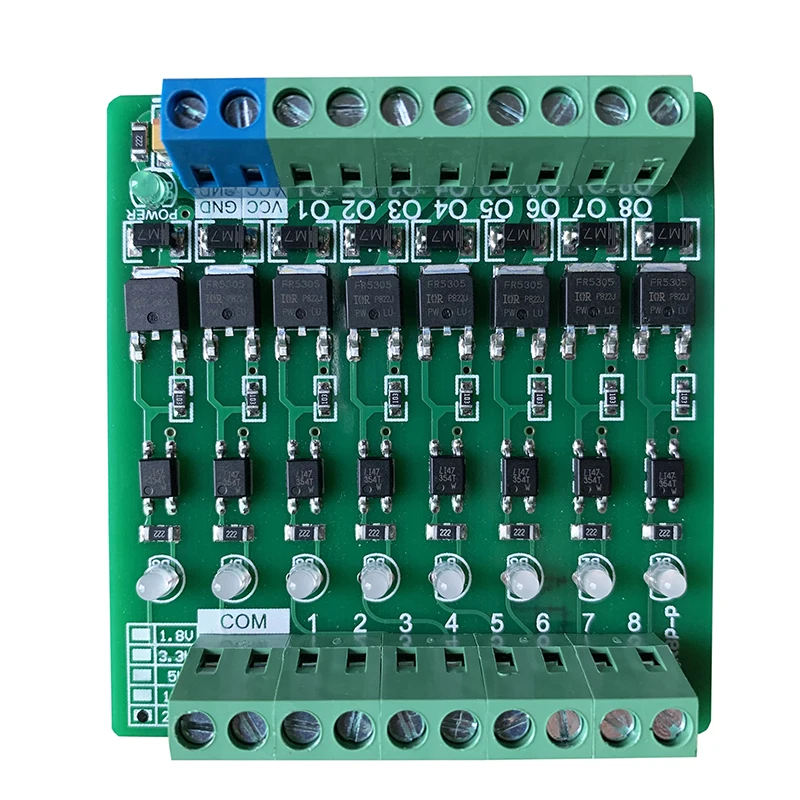

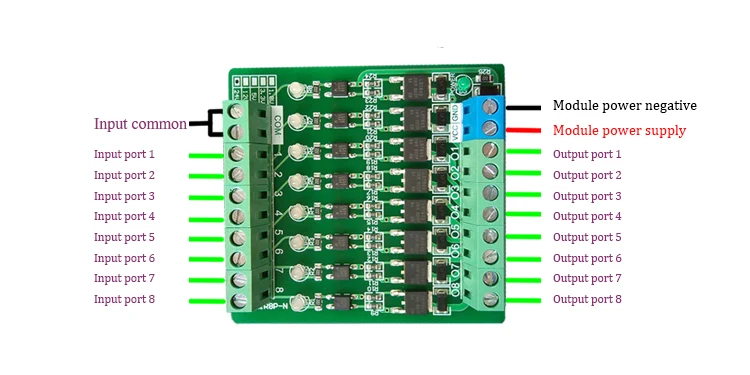

Вход Сигнала COM: общий терминал входа сигнала 1: первый входной сигнал 2: вход второго сигнала 3: вход третьего сигнала 4: вход четвертого сигнала 5: вход пятого сигнала 6: шестой входной сигнал 7: вход седьмого сигнала 8: вход восьмого сигнала Вход питания + 24 В: положительный источник питания постоянного тока GND: отрицательная мощность постоянного тока Выход сигнала O1: первый выход сигнала (выход слива/источника) O2: выход второго сигнала (выход слива/источника) O3: Третий выход сигнала (выход слива/источника) O4: четвертый выход сигнала (выход слива/источника) O5: выход пятого сигнала (выход слива/источника) O6: шестой выход сигнала (выход слива/источника) O7: выход седьмого сигнала (выход слива/источника) O8: выход восьмого сигнала (выход слива/источника)
