Беспроводной Выключатель ДУ, переключатель управления двигателем, 24 в пост. Тока, инфракрасный сигнал, прямой и обратный ход, 12 В постоянного тока

Напоминание:Все товары в этом магазине поставляются без инструкций. Пульт дистанционного управления уже подобран перед поставкой и не требует сопряжения. Поскольку каждому клиенту требуется различное использование, этот магазин может предоставить только простые схемы для справки о проводке на странице сведений о продукте. Пожалуйста, перед покупкой обязательно Подключите провода перед покупкой, пожалуйста, не делайте фотографии для запутанных друзей!

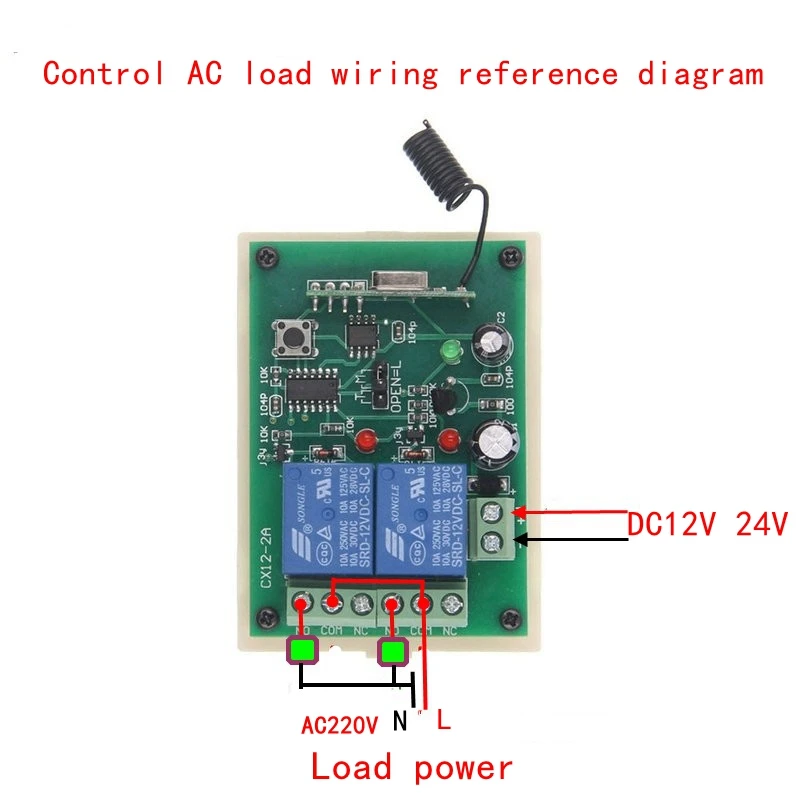

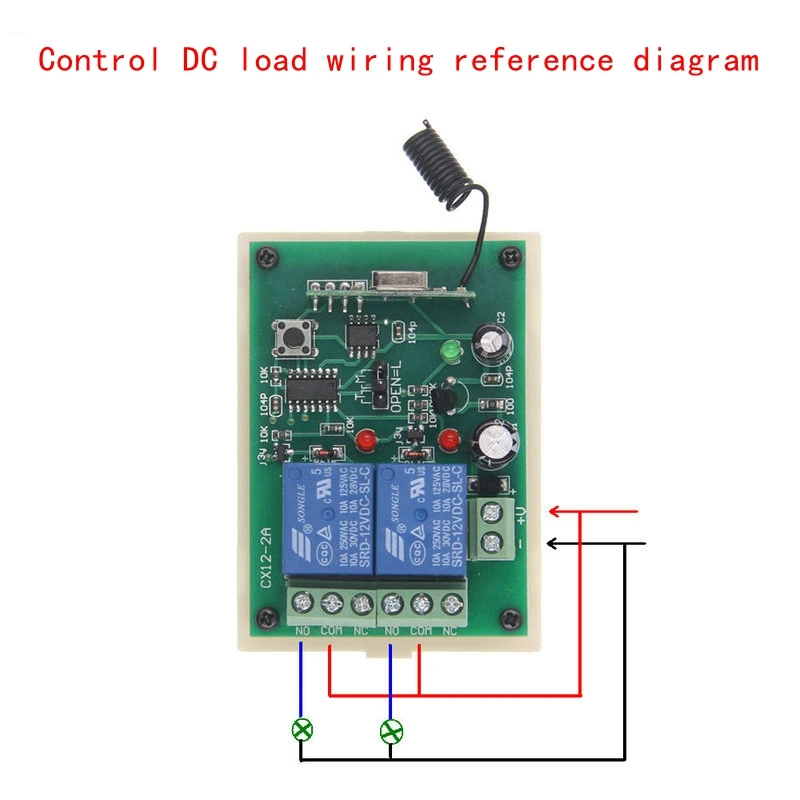

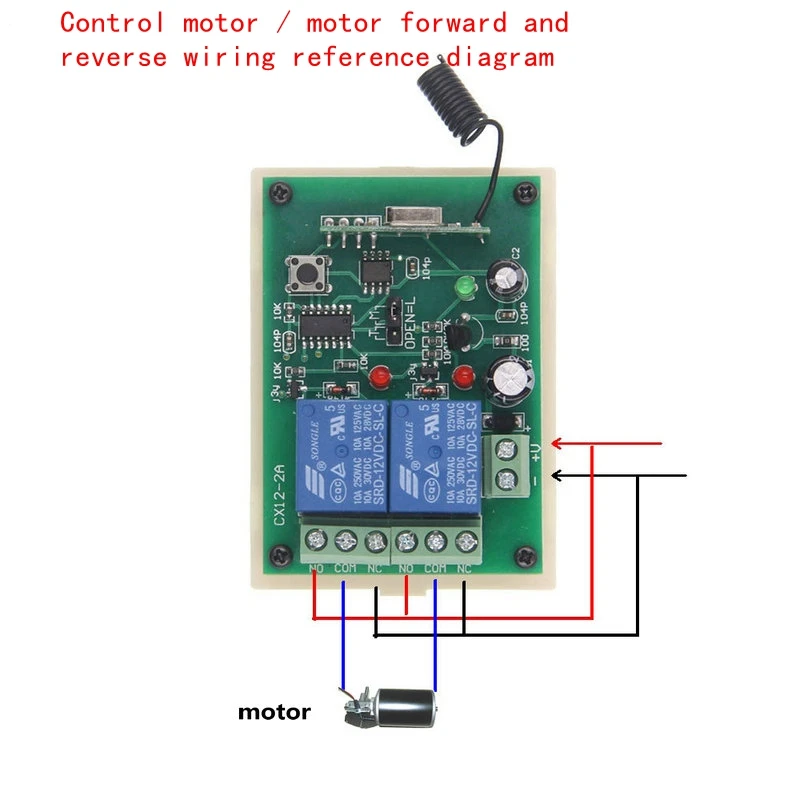

Один: контрольный дисплей проводки продукта

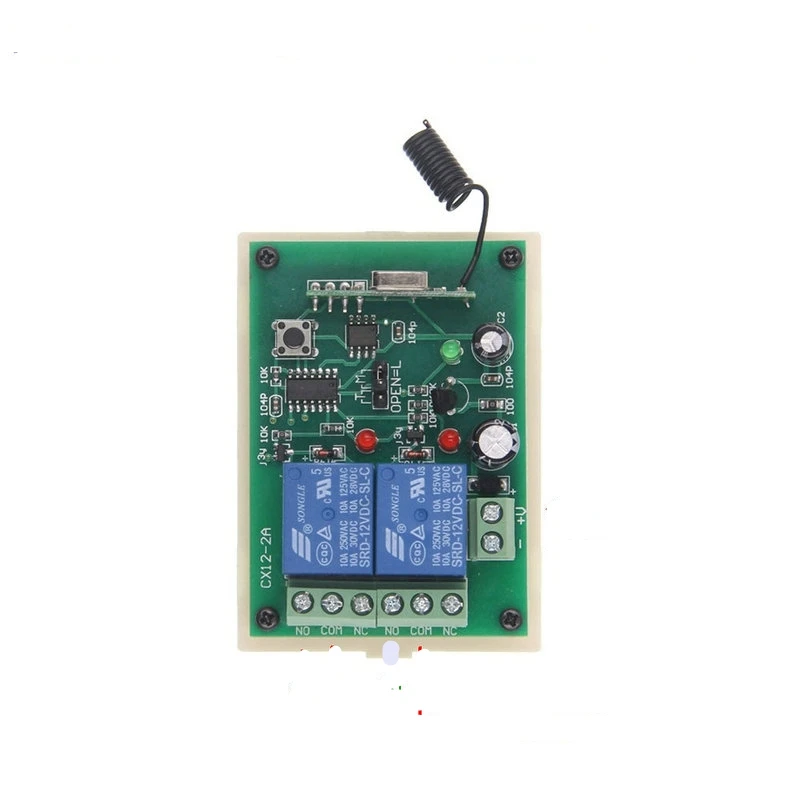

Два: параметры приемника

1. Рабочее напряжение: DC12V/24 вольт постоянного тока (классификация выбор напряжения)

2. Рабочая частота: 315 МГц, 433 МГц

3. Чувствительность приема: "-105 дБм

4. Выходной ток: ≤ 10A

5. Статический рабочий ток: ≤ 6 мА

6. Рабочая температура: -40 ℃ + 80 ℃

7. Тип кодирования: Обучающий код для сопряжения с передатчиком через кнопку сопряжения

8. Размеры: 68мм ⅹ 48мм ⅹ 15 мм

9. Регулируемое напряжение: переменный и постоянный ток опционально

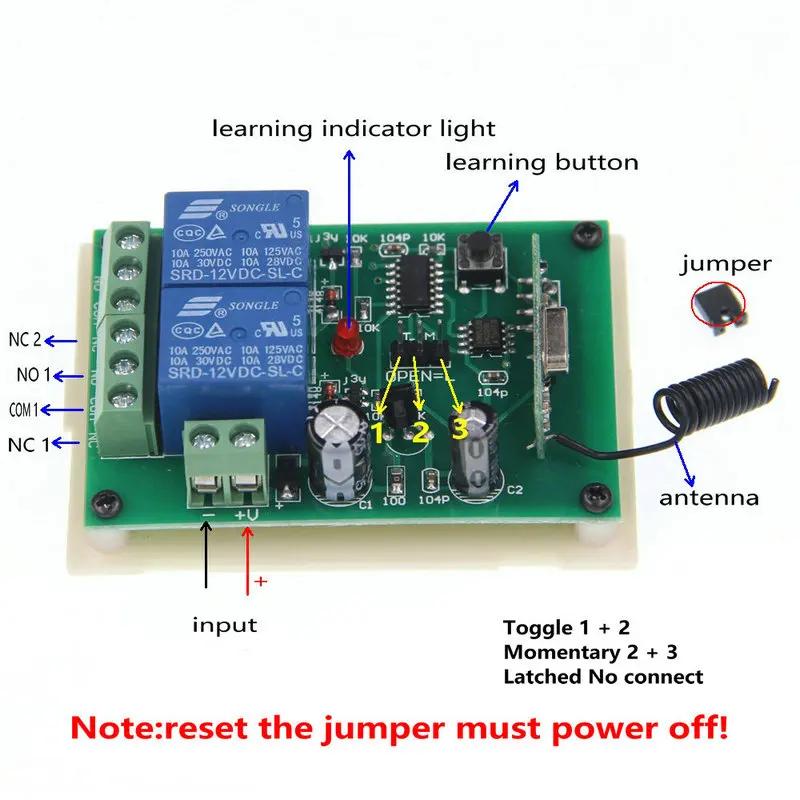

10. Режим работы: блокировка, самоблокировка, неблокировка

Три: метод добавления или удаления передатчика

1. Метод увеличения

Пресс кнопку обучения на приемной доске, отпустите ее после того, как зеленый светильник включается и сразу Пресс любую клавишу на дистанционный пульт(Например, ключ), А затем немедленно нажмите другую клавишу на пульте дистанционного управления(Например, ключ B), А затем немедленно нажмите другую клавишу на пульте дистанционного управления(Например, ключ B).Машинное обучение завершено.

(Примечание: Эта двухполосная плата является многофункциональным типом обучения. Пульт дистанционного управления должен быть изучен отдельно с помощью двух кнопок, чтобы включить соответствующие два реле на каждой плате управления. Если возникла ошибка в обучении, вы можете очистить код и попробовать еще раз.

2. Метод четкого кода

Удерживайте кнопку обучения на приемной плате более 5 секунд, зеленый светильник переходит от яркого к мигающему, а затем выключается, что указывает на успешность очистки кода.

Четыре: последствия методов работы

1. Самоблокировка сигнала

Нажмите 1 кнопку дистанционного управления, реле, соответствующее 1 кнопке, вытягивается и удерживается, а затем нажмите 1 кнопку, 1 реле Отключено; нажмите 2 кнопки пульта дистанционного управления, 2 кнопки соответствуют реле вытягивается и удерживается, И нажмите кнопку 2 снова, и реле 2 отключено.

2. Блокировка сигнала

Нажмите 1 кнопку дистанционного управления, соответствующее 1 реле будет всасываться и удерживаться, нажмите 2 кнопки, 1 реле будет отключено, И реле, соответствующее 2 кнопкам, будет всасываться и храниться для группы работы

3. Сигнал не заблокирован

Нажмите и удерживайте 1 кнопку дистанционного управления, реле, соответствующее 1 кнопке, будет тянуть, и реле будет отключено после выпуска, нажмите 2 кнопки, реле, соответствующее 2 кнопкам, будет тянуть, и реле будет отключено после релиза

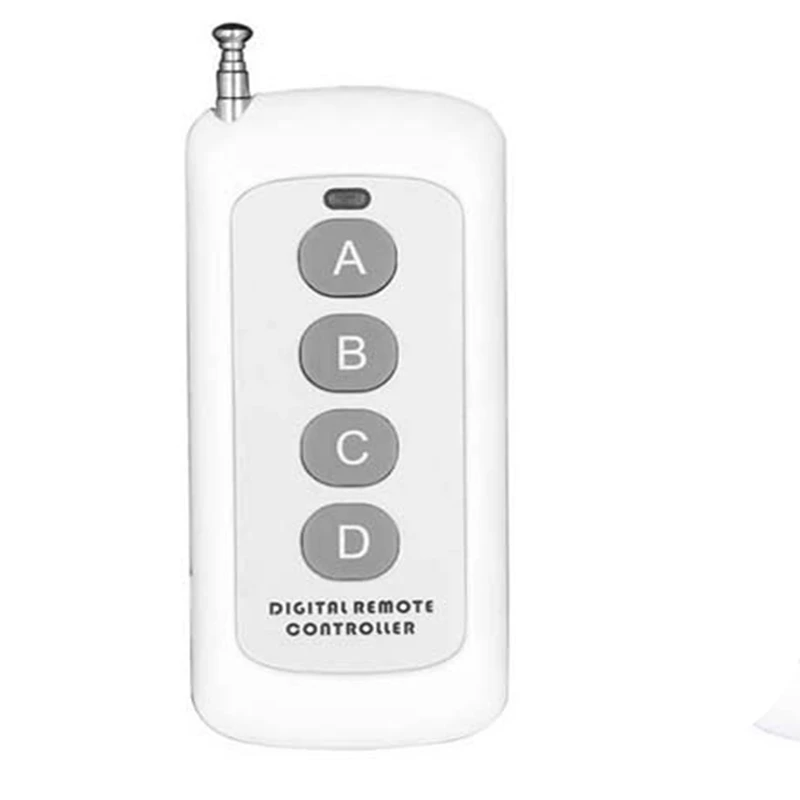

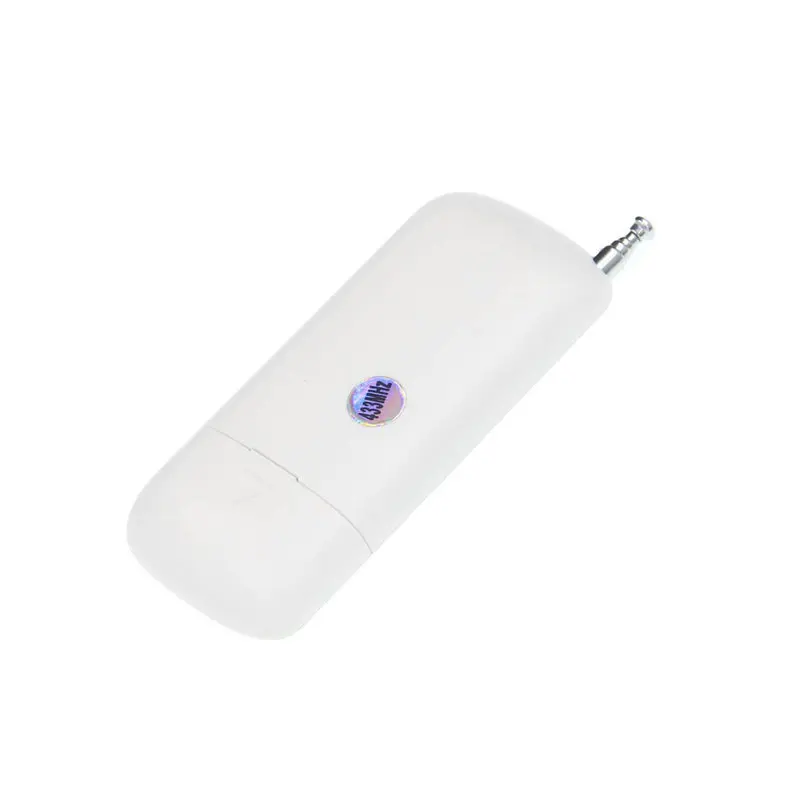

Пять: параметры передатчика

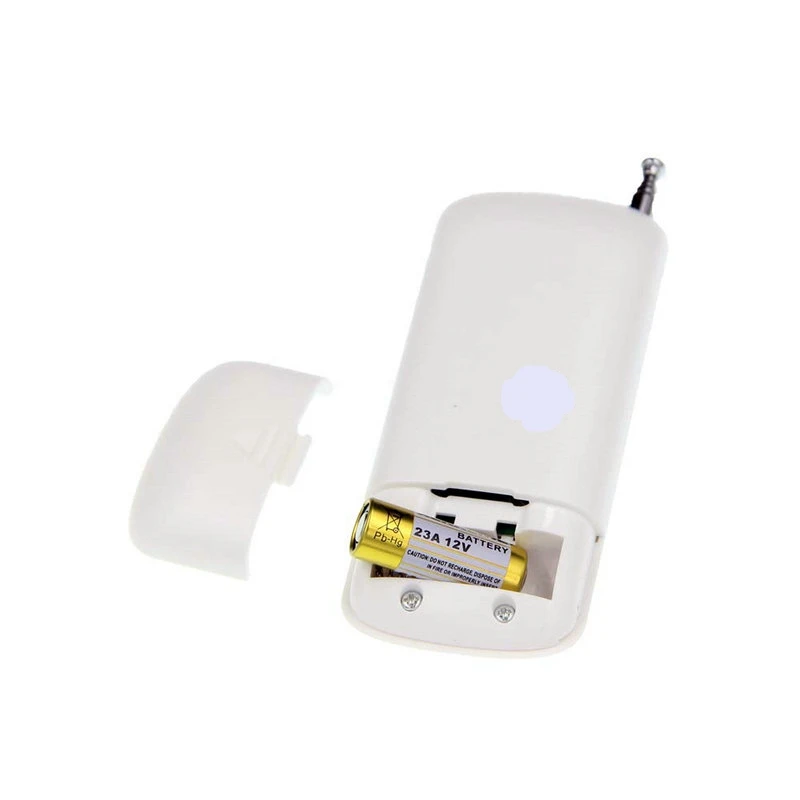

1. Рабочее напряжение: 1 Аккумулятор 12V23A (напоминание: аккумулятор не входит в комплект поставки

2. Рабочий ток: 35-40 мА;

3. Рабочая частота: 315 МГц/433 МГц

4. Мощность передачи: 24dBm

5. Расстояние запуска: 5-500 м (Открытая Зона)

6. Отклонение частоты: ± 0,2 МГц

7. Кодирующий чип: PT2262 (фиксированный код)

8. Сопротивление колебаний: 4,7 м

9. Метод модуляции: ASK

10. Ток покоя: 0uA

13. Объем: 92 мм * 40 мм * 15 мм

Относительно расстояния передатчика:Эти данные получены из измерений в условиях высокой высоты в лаборатории. Фактическое использование будет зависеть от сочетания экологических и связанных с питанием факторов, что приведет к разнице в расстоянии дистанционного управления. Пожалуйста, ознакомьтесь с фактическим расстоянием.

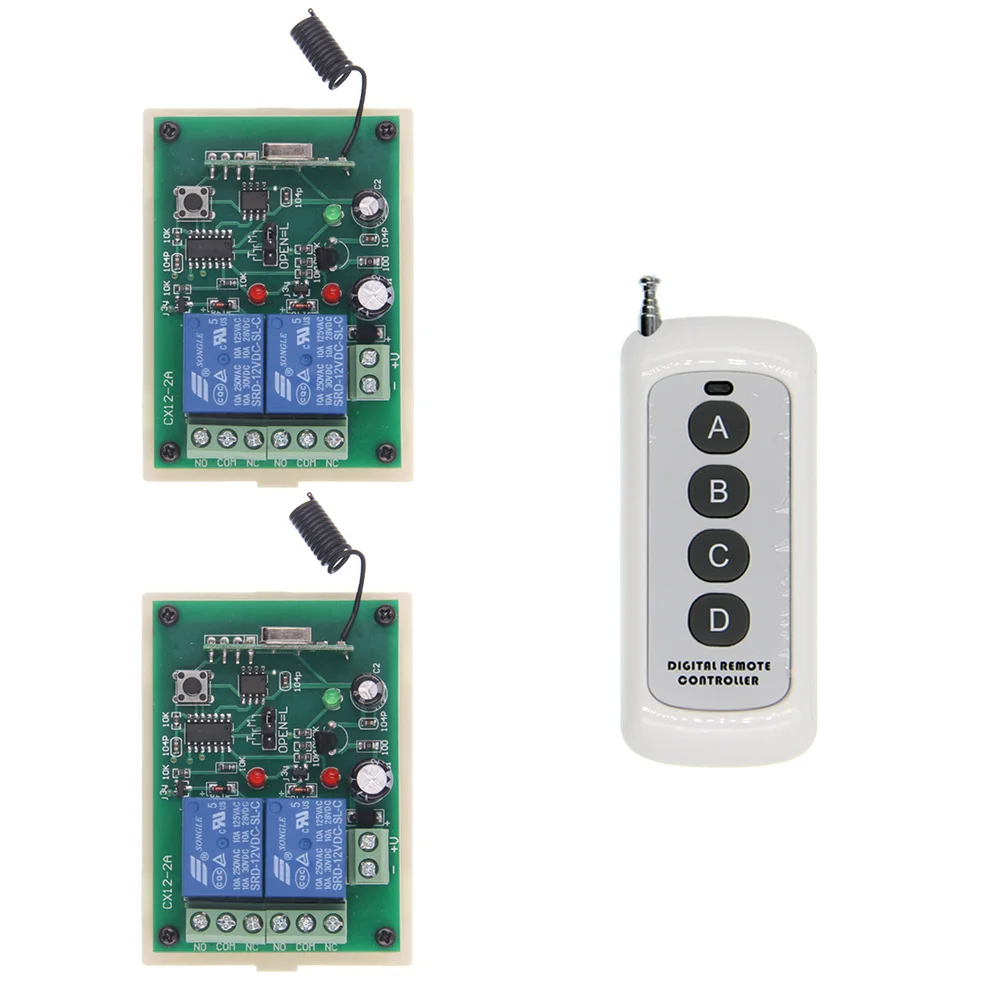

Шесть: посылка в комплекте

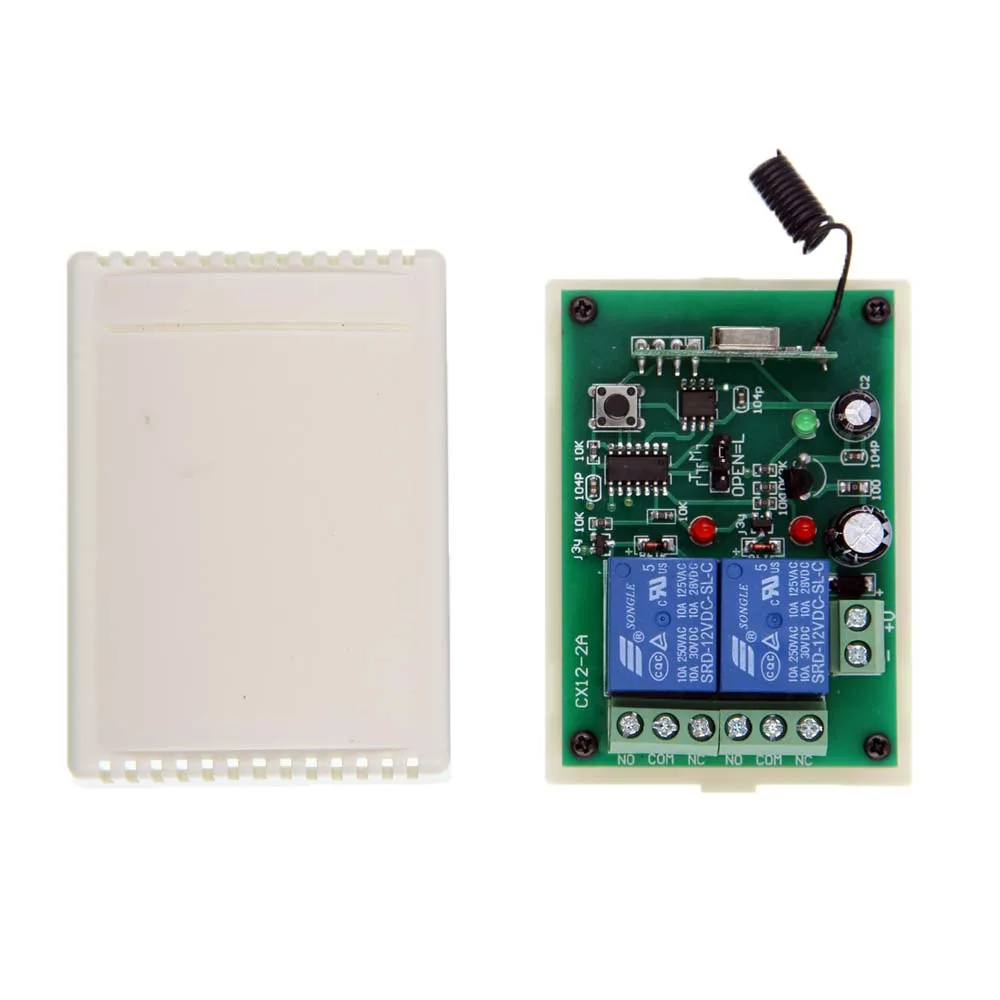

1 /2x приемник (с крышкой)

1/2 x передатчик (без батареи внутри)
