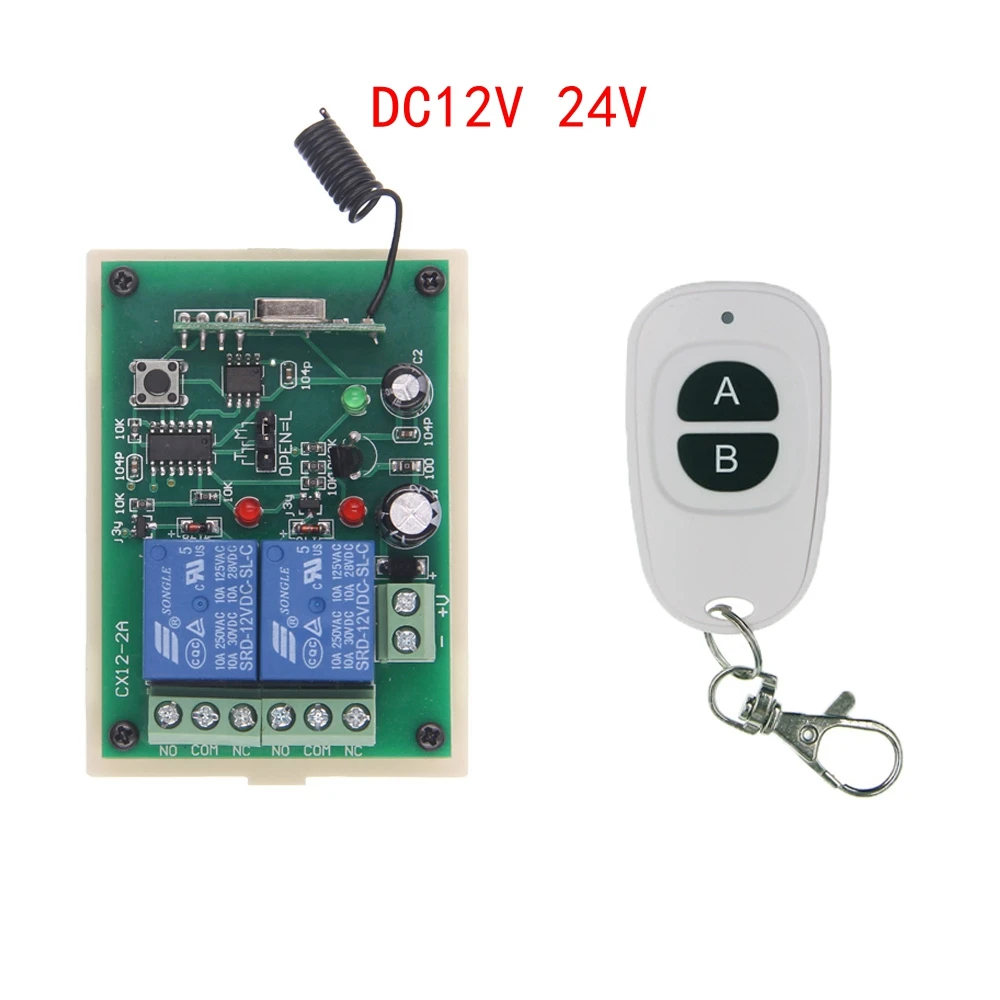

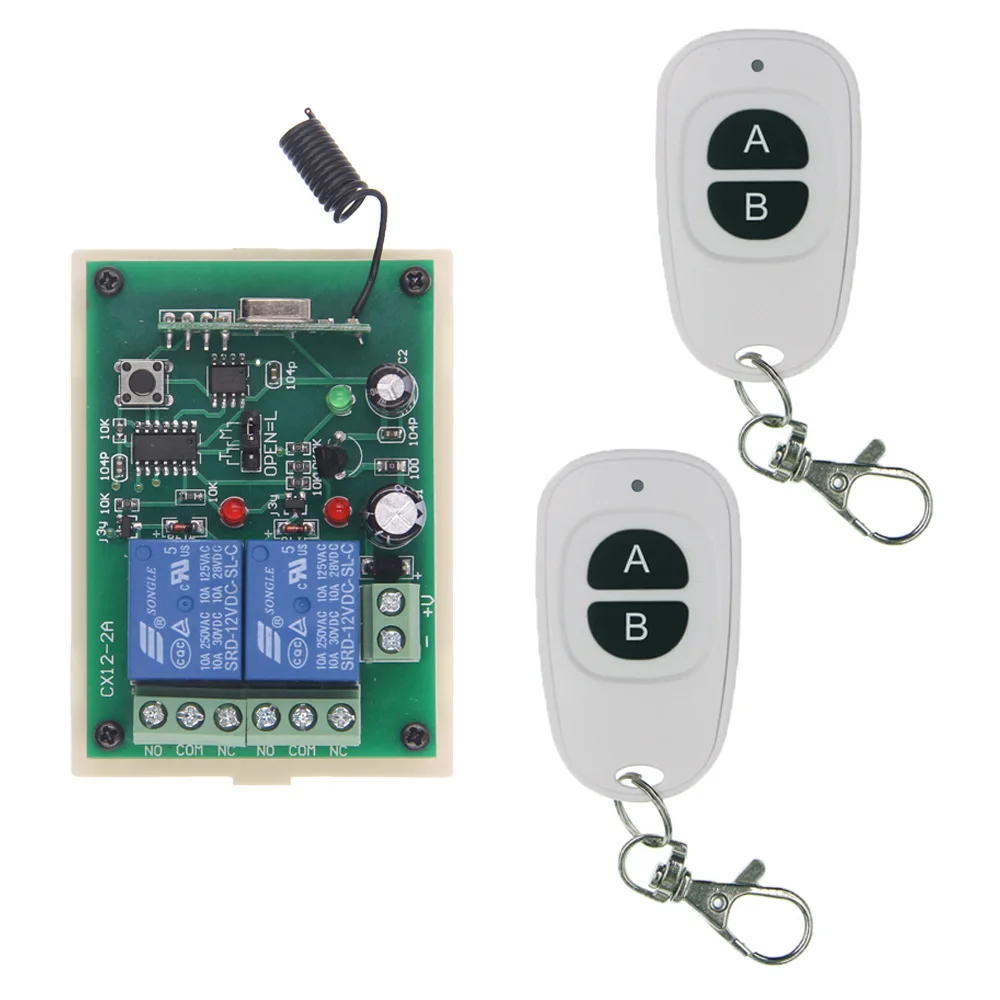

Пульт дистанционного управления, 12 в пост. Тока, 24 В, два комплекта

Напоминание: все товары в этом магазине поставляются без инструкций. Пульт дистанционного управления подобран перед отправкой и не требует сопряжения. Детали продукта содержат простые справочные схемы подключения. Пожалуйста, не фотографируйте запутанных друзей!

Один: эталонный дисплей проводки продукта

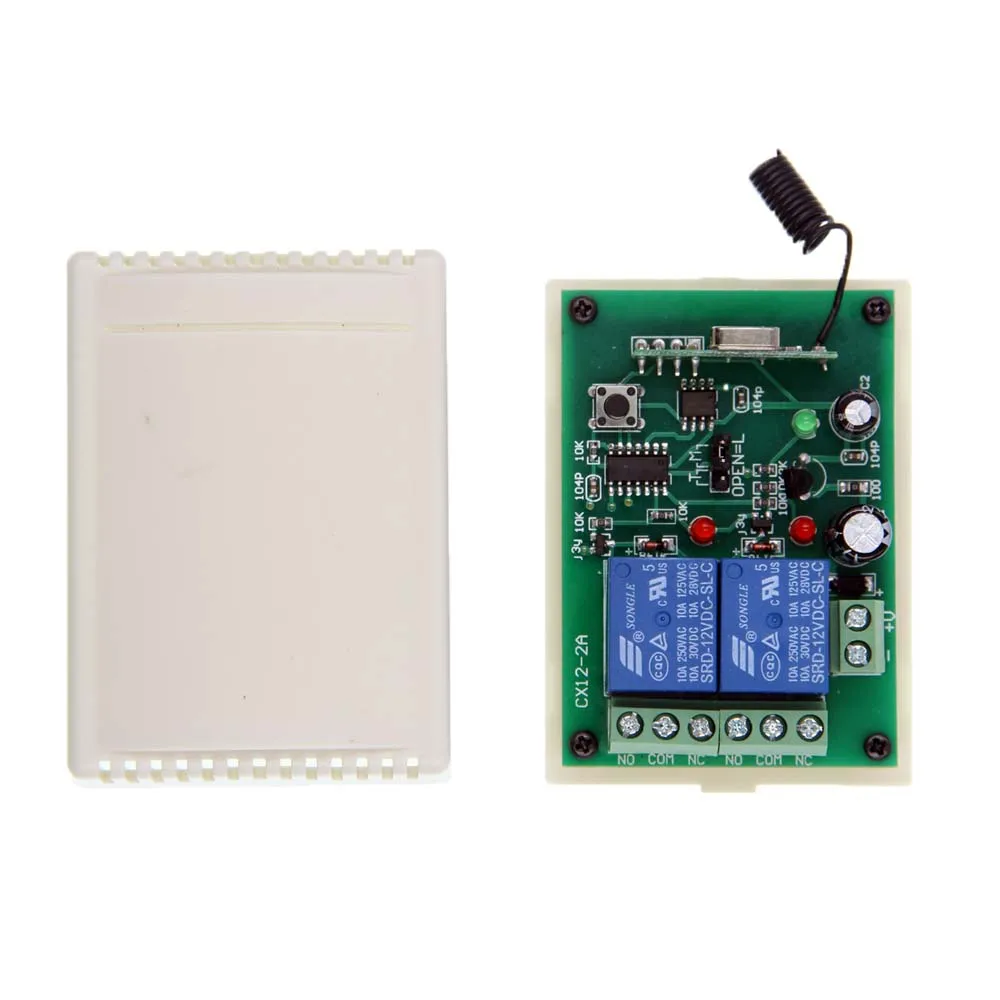

Два: параметры приемника

1. Рабочее напряжение: 12 В постоянного тока/24 В (Классификационное напряжение выбора)

2. Рабочая частота: 315 МГц, 433 МГц

3. Чувствительность приема: "-105 дБм

4. Тип кодирования: Обучающий код для сопряжения с пультом дистанционного управления через кнопку сопряжения

5. Размеры: внешний корпус 75*55*30 мм; Внутренняя Панель 69*49*18 мм

6. Управляющее напряжение: переменный и постоянный ток опционально

7. Выходной ток: Индуктивный ≤ 3,5 А; Резистивный ≤ 6 А

8. Рабочая среда: -40 ~ + 80 градусов

9. Режим работы: блокировка, самоблокировка, без блокировки(Изображение дисплея продукта в режиме преобразования 1)

Три: Увеличьте код передатчика и очистите метод

1. Метод сопряжения кода

Нажмите кнопку обучения на приемной плате, отпустите ее после включения зеленого светильник и немедленно нажмите любую кнопку на пульте дистанционного управления (например, клавишу A), А затем сразу же нажмите другую кнопку на пульте дистанционного управления (например, клавишу B), А затем немедленно нажмите другую кнопку на пульте дистанционного управления (например, клавишу B). Машинное обучение завершено. (Примечание: Эта Двусторонняя плата является многофункциональным обучающим типом. Пульт дистанционного управления должен изучаться отдельно с помощью двух кнопок, чтобы включить соответствующие два реле на каждой плате управления. Если происходит ошибка обучения, вы можете очистить код и повторить попытку.

2. Метод очистки кода

Нажмите и удерживайте кнопку обучения на приемной плате более 5 секунд, зеленый светильник переходит от яркого к мигающему, а затем погаснет, указывая на то, что очистка кода прошла успешно.

Четыре: режим вывода

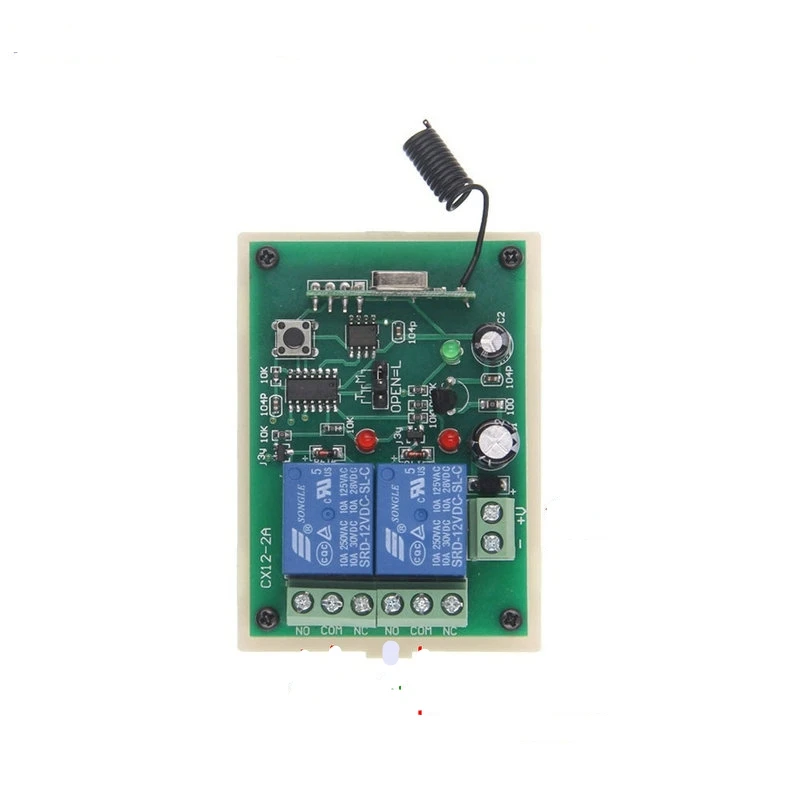

(Без блокировки/самоблокировки/блокировки, пользователи могут выбрать переходные колпачки на печатной плате (изображение на дисплее продукта 1), заводские настройки без блокировки)

1. Самоблокировка сигнала:

Нажмите 1 кнопку на пульте дистанционного управления, реле, соответствующее 1 кнопке, вытягивается и удерживается, а затем нажмите 1 кнопку, 1 реле отключается; нажмите 2 кнопки на пульте дистанционного управления, 2 кнопки соответствуют вытягиванию и удержанию реле, И снова нажмите кнопку 2, и 2 реле отключаются.

2. Блокировка сигнала:

Нажмите 1 кнопку на пульте дистанционного управления, соответствующее 1 реле будет всасываться и удерживаться, нажмите 2 кнопки, 1 реле будет отключено, реле, соответствующее кнопкам 2, будет всасываться и храниться для группы работы

3. Сигнал не блокируется:

Нажмите и удерживайте 1 кнопку пульта дистанционного управления, реле, соответствующее 1 кнопке, потянет, и реле будет отключено после отключения, нажмите 2 кнопки, реле, соответствующее 2 кнопкам, будет включено, и реле будет отключено после отключения

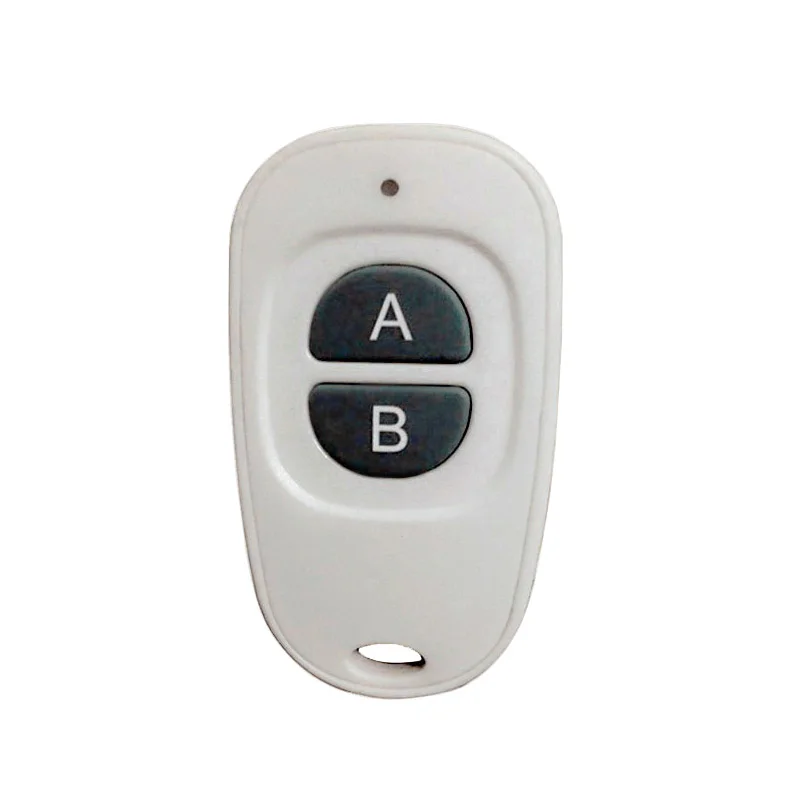

Пять: параметры передатчика

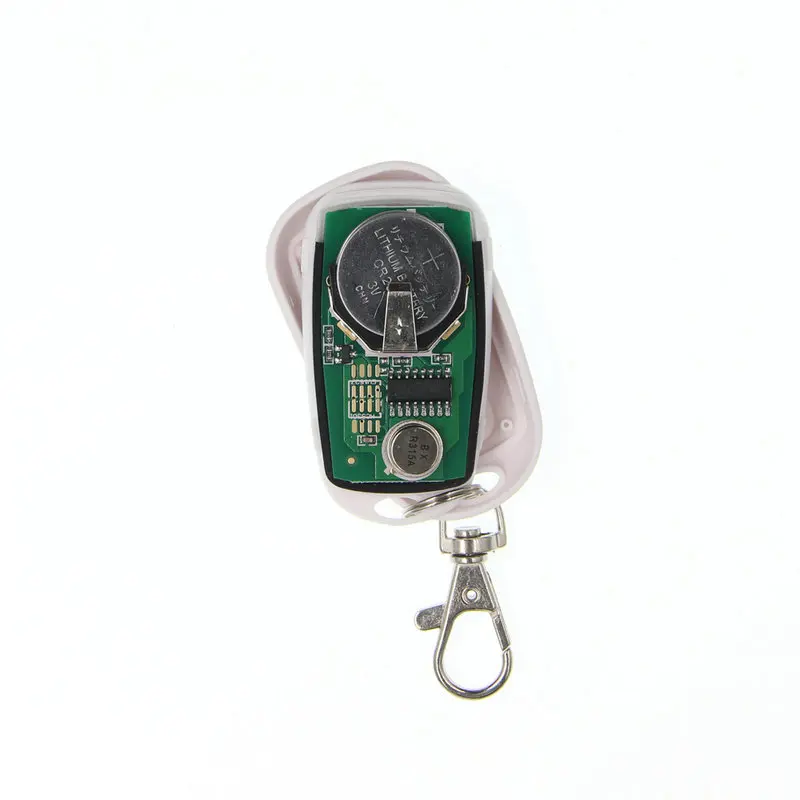

1. Рабочее напряжение: 06 В постоянного тока (2 аккумулятора на 2016)Напоминание: батарейки не входят в комплект поставки

2. Рабочий ток: ≤ 15 мА

3. Ток покоя: 0 мА

4. Рабочая частота: 315 МГц, 433 МГц

5. Тип чипа: фиксированный код (2260), обучающий код (1527 отправляется по умолчанию),

6. Контрольное расстояние: 10-50 м (в открытой среде)

7. Размер: 56,36*31,58*11,03 мм

Шесть посылка ходит
