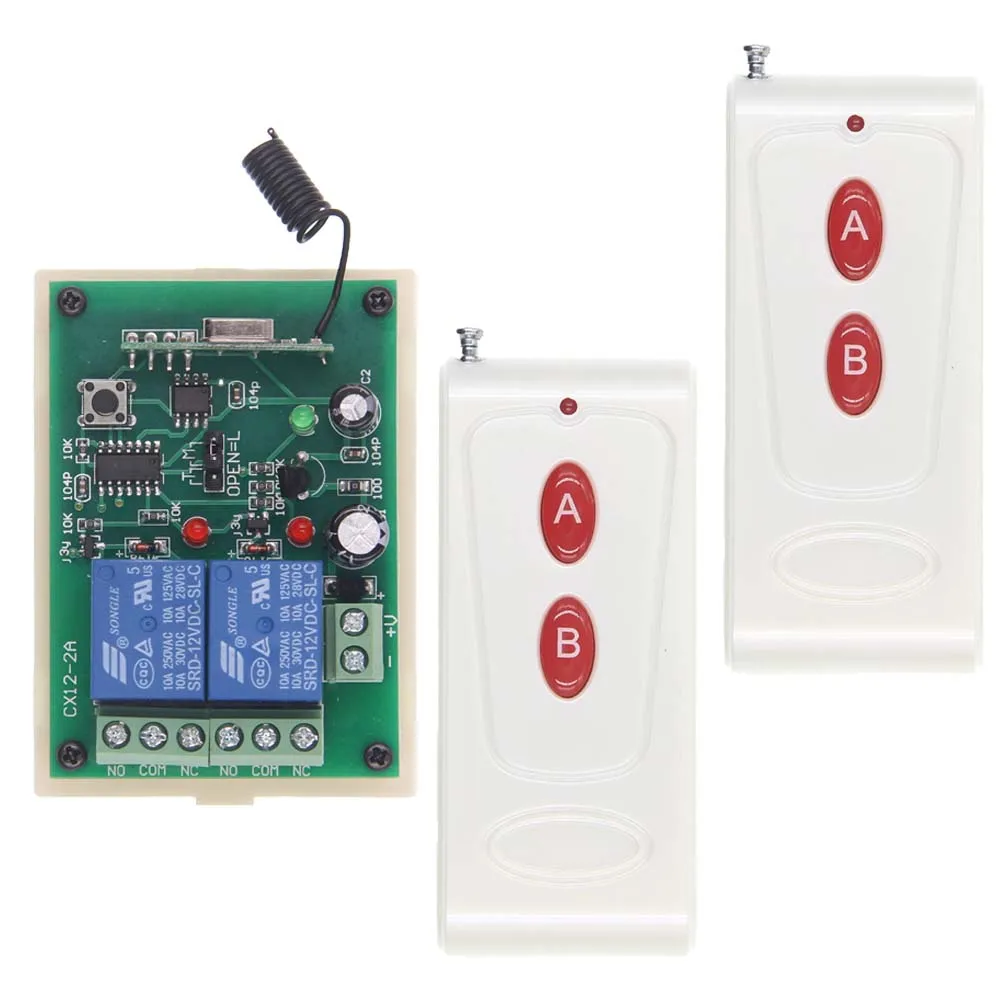

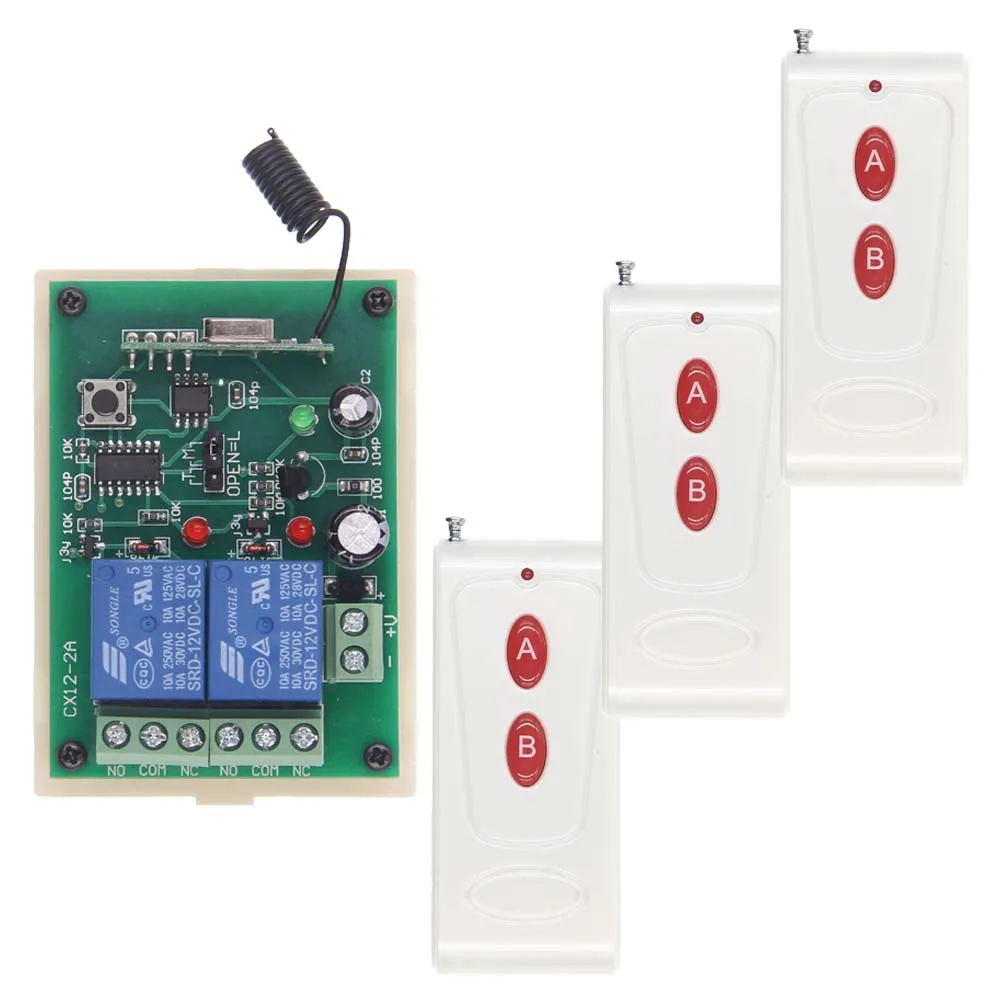

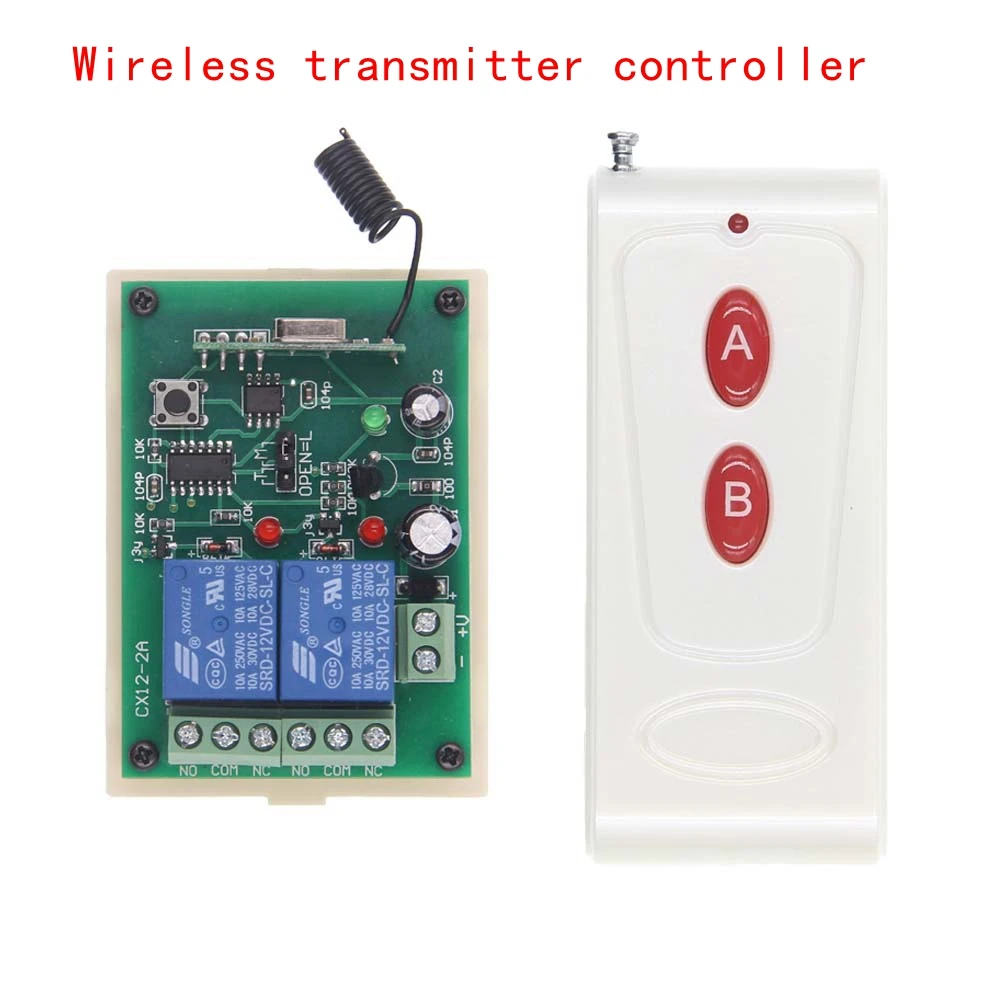

Беспроводной переключатель дистанционного управления 12 в 24 В постоянного тока двухсторонний переключатель ламповый двигатель электрический дверной пульт дистанционного управления обучающий Тип

Теплое напоминание: все товары в этом магазине поставляются без инструкций. Пульт дистанционного управления подбирается перед отправкой и не требует сопряжения. Информация о продукте содержит простые схемы для справки. Пожалуйста, не делайте фотографии для запутанных друзей!

Один: дисплей продукта и ссылка на проводку

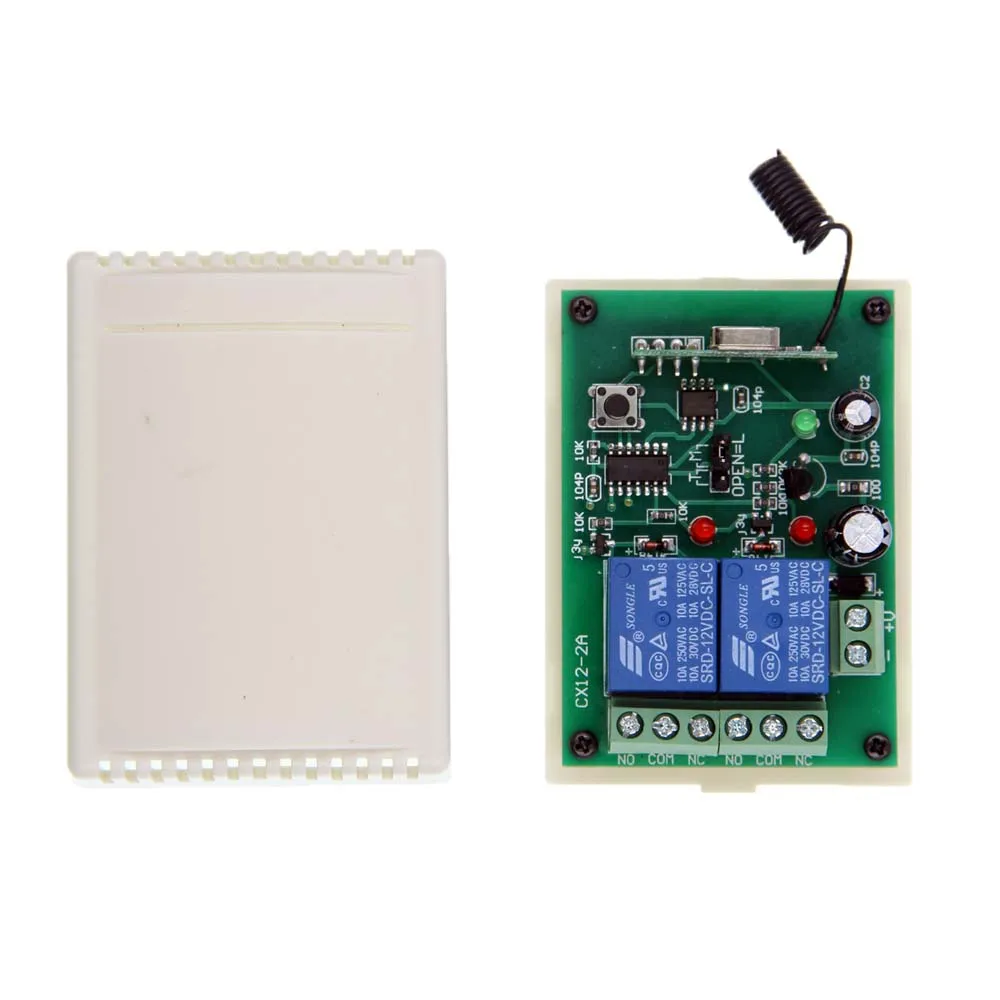

Два: параметры приемника

1. Рабочее напряжение: DC12V/24 вольт постоянного тока (классификация выбор напряжения)

2. Рабочая частота: 315 МГц, 433 МГц

3. Чувствительность приема: "-105 дБм

4. Тип кодирования: Обучающий код для сопряжения с пультом дистанционного управления через кнопку сопряжения

5. Размеры: внешняя оболочка 75*55*30 мм; Внутренняя Панель 69*49*18 мм

6. Регулируемое напряжение: переменный и постоянный ток опционально

7. Выходной ток: Индуктивный ≤ 3,5a; Резистивный ≤ 6A

8. Рабочая среда: -40 ~ + 80 градусов

9. Режим работы: блокировка, самоблокировка, пробежка (режим преобразования продукта отображает изображение 1)

10. Поддержка дистанционного управления: может сочетаться с любым пультом дистанционного управления в магазине

Три: добавление или удаление инструкций по эксплуатации передатчика

1. Метод обучения

Пресс кнопку обучения на приемной доске, отпустите ее после того, как зеленый светильник включается и сразу Пресс любую клавишу на дистанционный пульт (такие как ключ) затем нажмите другую клавишу на пульте дистанционного управления (например, клавишу B) сразу после того, как замигает зеленый светильник, Определение пульта дистанционного управления завершено машинное обучение. (Примечание: Эта двухполосная плата является многофункциональным типом обучения. Пульт дистанционного управления должен быть изучен отдельно с помощью двух кнопок, чтобы включить соответствующие два реле на каждой плате управления. Если возникла ошибка в обучении, вы можете очистить код и попробовать еще раз.

2. Метод четкого кода

Удерживайте кнопку обучения на приемной плате более 5 секунд, зеленый светильник переходит от яркого к мигающему, а затем выключается, что указывает на успешность очистки кода.

Четыре: Метод вывода

(Без блокировки/самоблокировки/блокировки, пользователи могут выбрать колпачки на печатной плате (изображение продукта 1), заводская установка не блокируется)

1. Самоблокировка сигнала:

Нажмите 1 кнопку дистанционного управления, реле, соответствующее 1 кнопке, вытягивается и удерживается, а затем нажмите 1 кнопку, 1 реле Отключено; нажмите 2 кнопки пульта дистанционного управления, 2 кнопки соответствуют реле вытягивается и удерживается, И нажмите кнопку 2 снова, и реле 2 отключено.

2. Блокировка сигнала:

Нажмите 1 кнопку дистанционного управления, соответствующее 1 реле будет всасываться и удерживаться, нажмите 2 кнопки, 1 реле будет отключено, И реле, соответствующее 2 кнопкам, будет всасываться и храниться для группы работы

3. Сигнал не заблокирован:

Нажмите и удерживайте 1 кнопку дистанционного управления, реле, соответствующее 1 кнопке, будет тянуть, и реле будет отключено после выпуска, нажмите 2 кнопки, реле, соответствующее 2 кнопкам, будет тянуть, и реле будет отключено после релиза

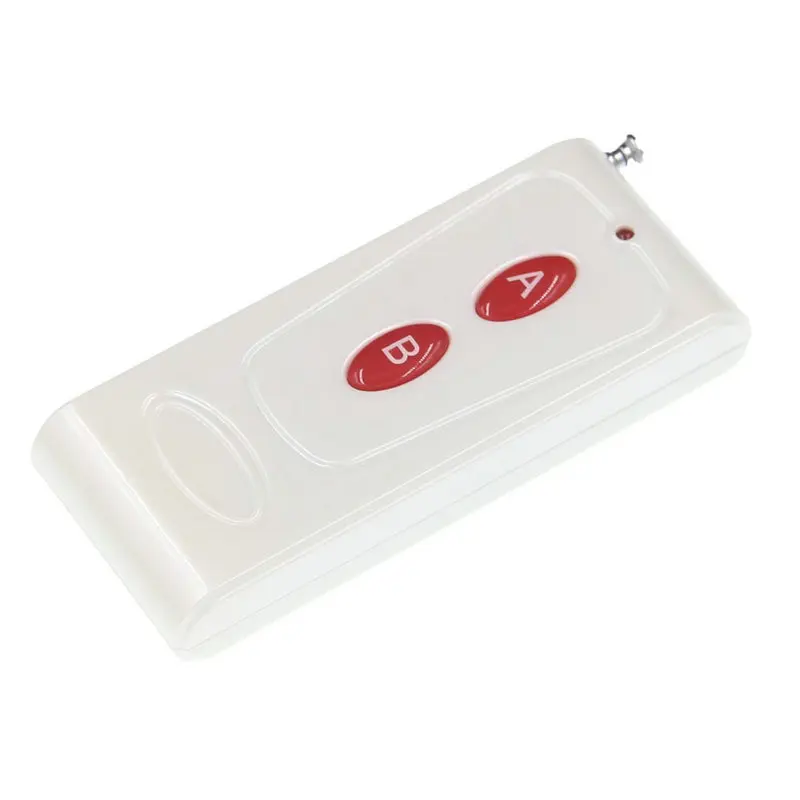

Пять: параметры передатчика

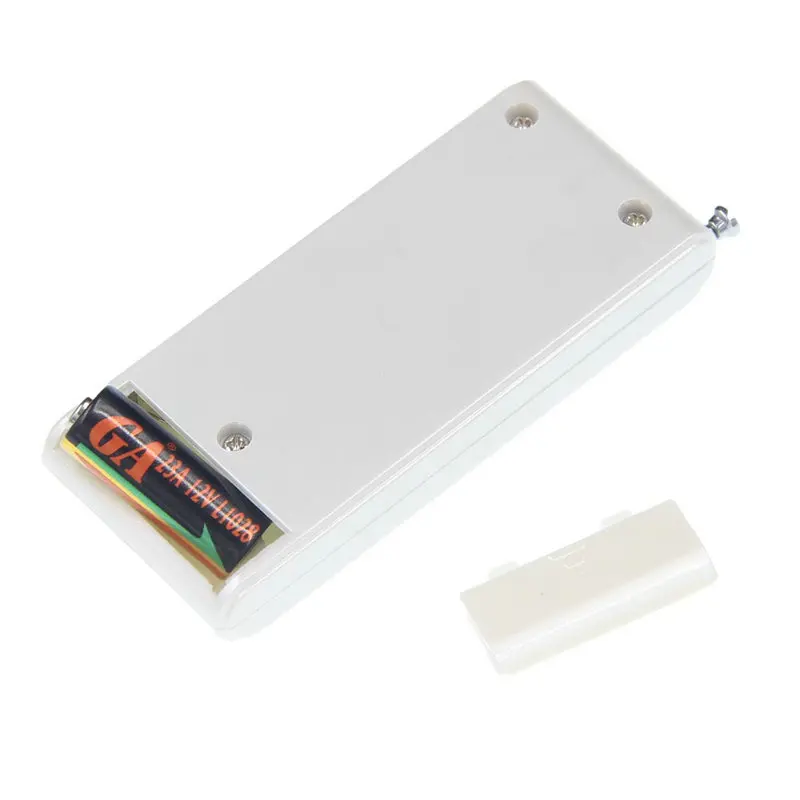

1. Рабочее напряжение: 1 аккумулятор DC12V/23A(Напоминание: аккумулятор не входит в комплект поставки)

2. Рабочая частота: 315 МГц, 433 МГц

3. Рабочий ток: 25 мА

4. Метод кодирования: фиксированный код (чип PT2264)

5. Расстояние передачи: >5-500 м (чувствительность приемной платы в открытой зоне выше-103dBm)

6. Выходная мощность: 16 дБм (40 мВт)

7. Скорость передачи: <10 кбит/с

8. Метод модуляции: ASK (амплитудная модуляция)

9. Рабочая температура: -10 ℃ ~ + 70 ℃

10. Размеры: 85*36*13 мм

Шесть: о дистанционном управлении

Из-за преломления и отражения во время передачи радиосигналов будут формироваться некоторые мертвые зоны и нестабильные зоны, И расстояние передачи беспроводного пульта дистанционного управления будет отличаться в различных условиях приема и отправки. Основные факторы, влияющие на расстояние дистанционного управления: достаточно ли мощности пульта дистанционного управления, высота пульта дистанционного управления до земли, направление антенны, есть ли препятствия в середине, погодные условия, есть ли коканальные помехи, Есть ли помехи, производящие электрические приборы вокруг, и чувствительность приемника, место установки и многое другое! Поэтому фактическое расстояние должно быть на практике! Пожалуйста, обратите внимание на этот момент перед покупкой, чтобы избежать ненужных проблем!
