Примечание:
1. Пожалуйста, сообщите нам план направления потока клапана, или мы отправим план направления потока, при размещении заказа. Вы можете выбрать из раздела «направление потока» ниже!

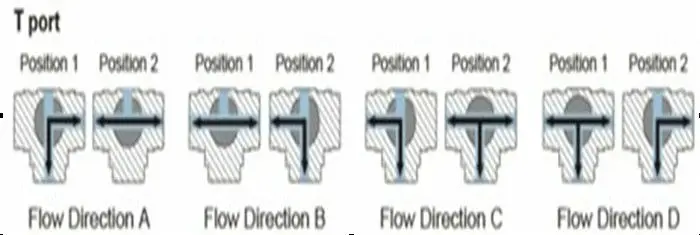

План направления потока:
Название продукта

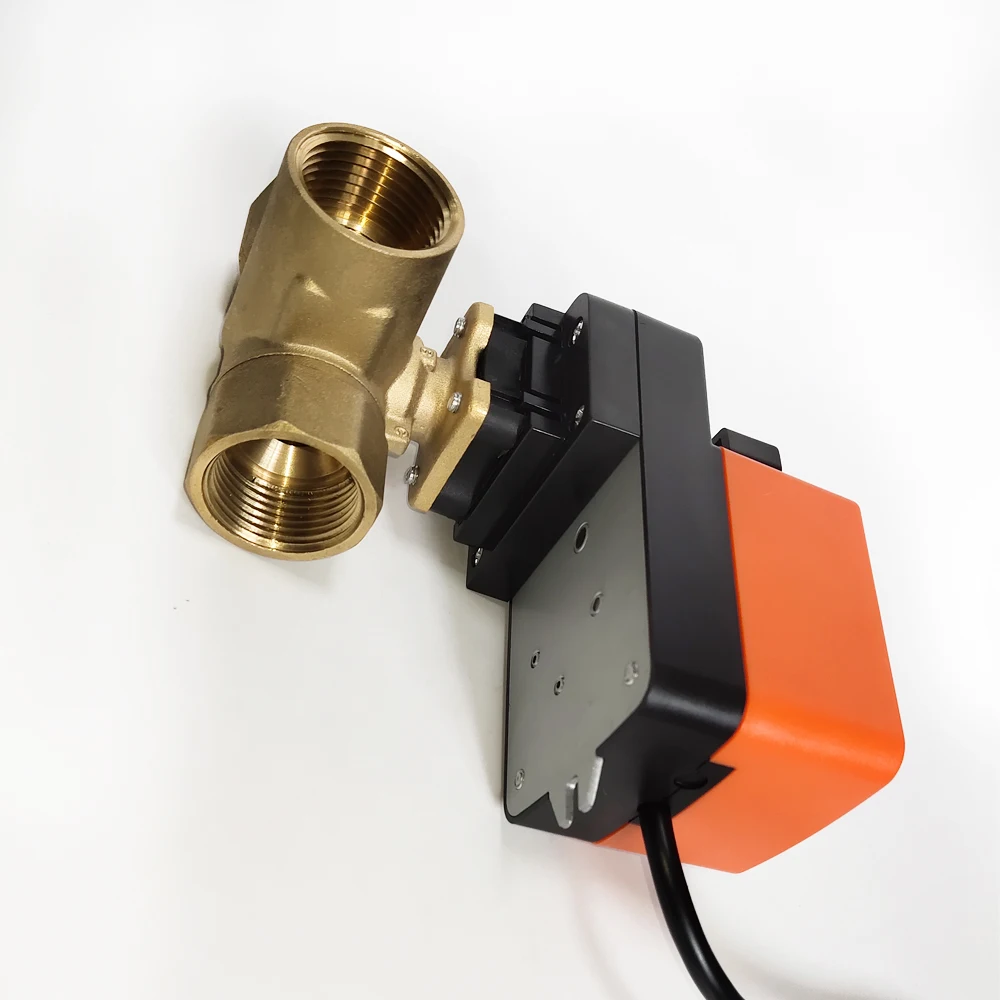

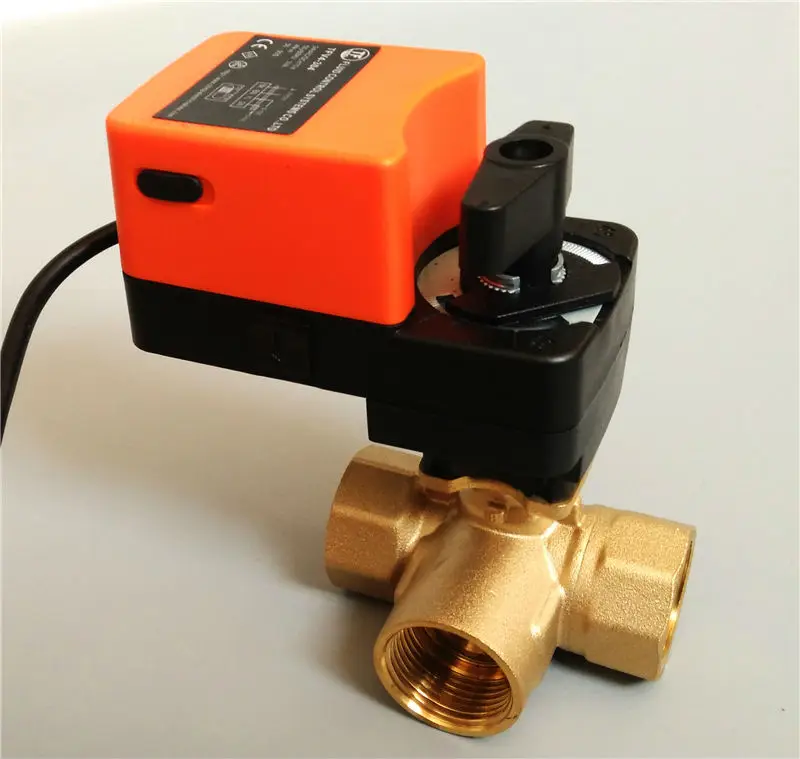

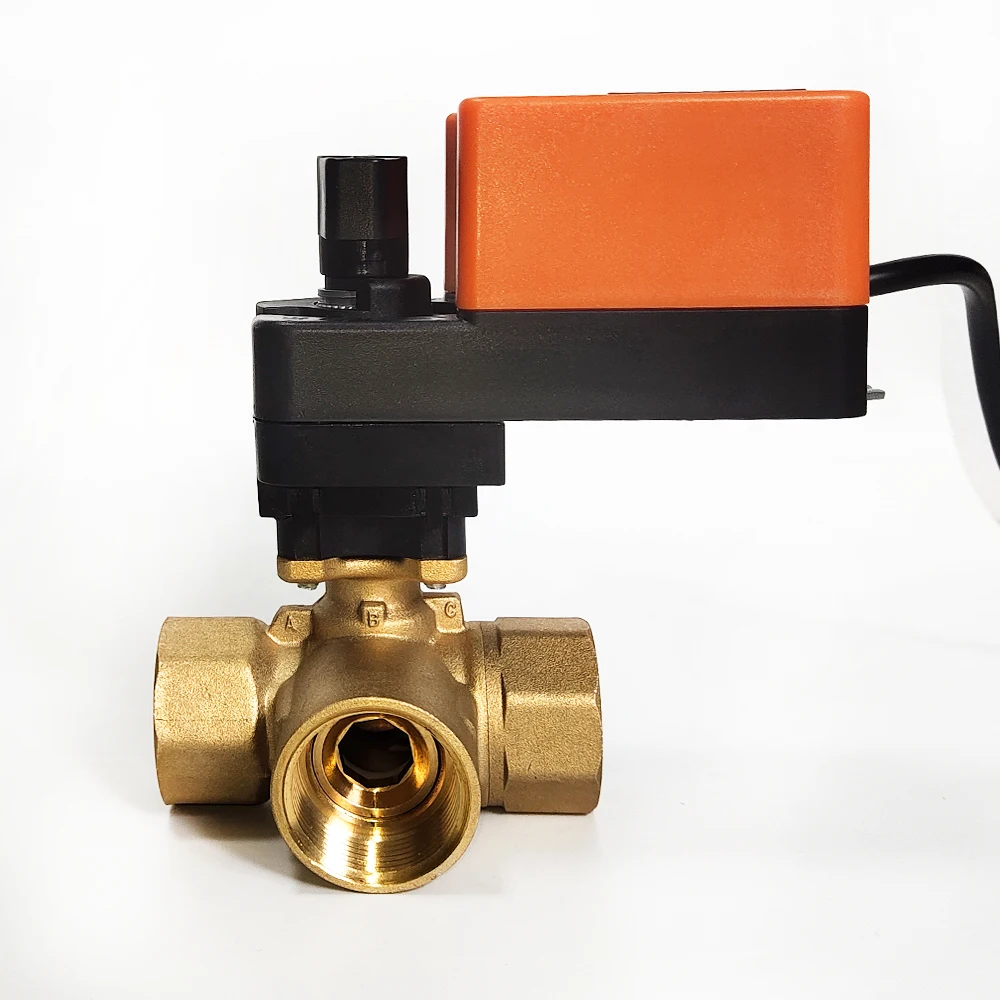

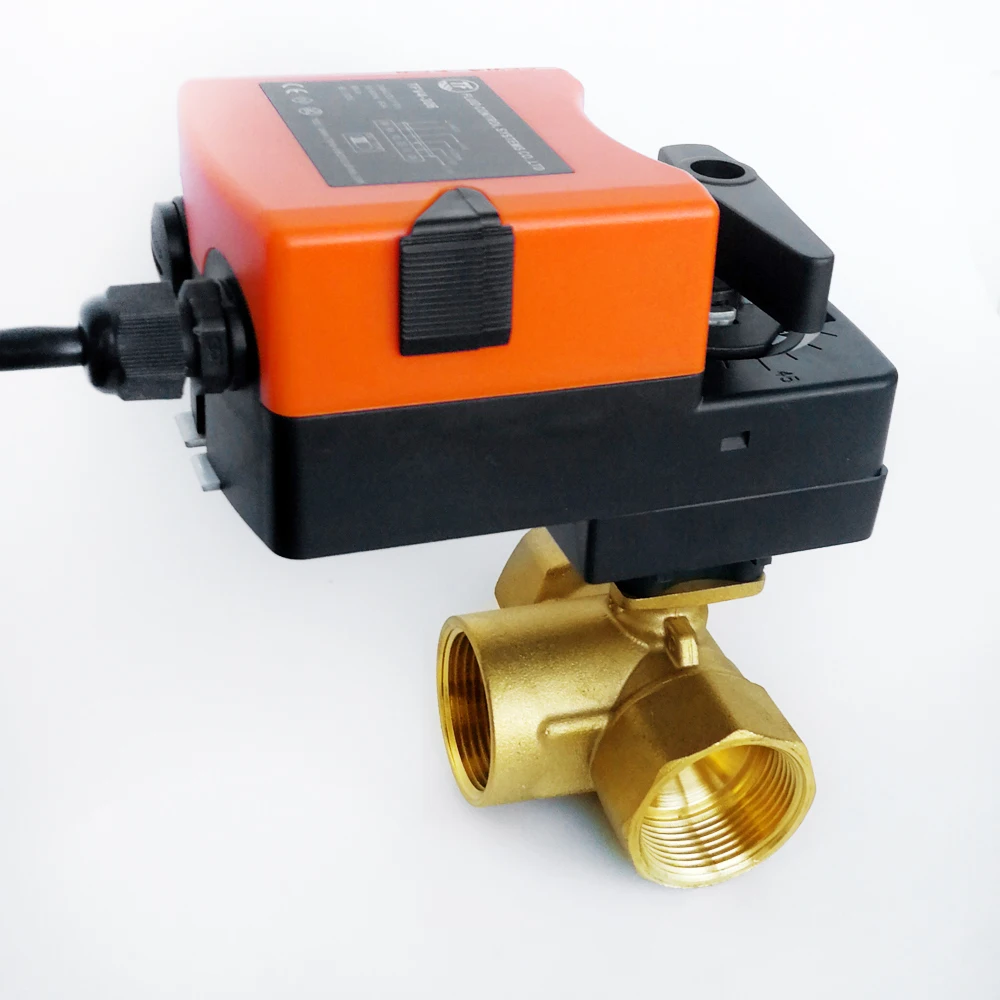

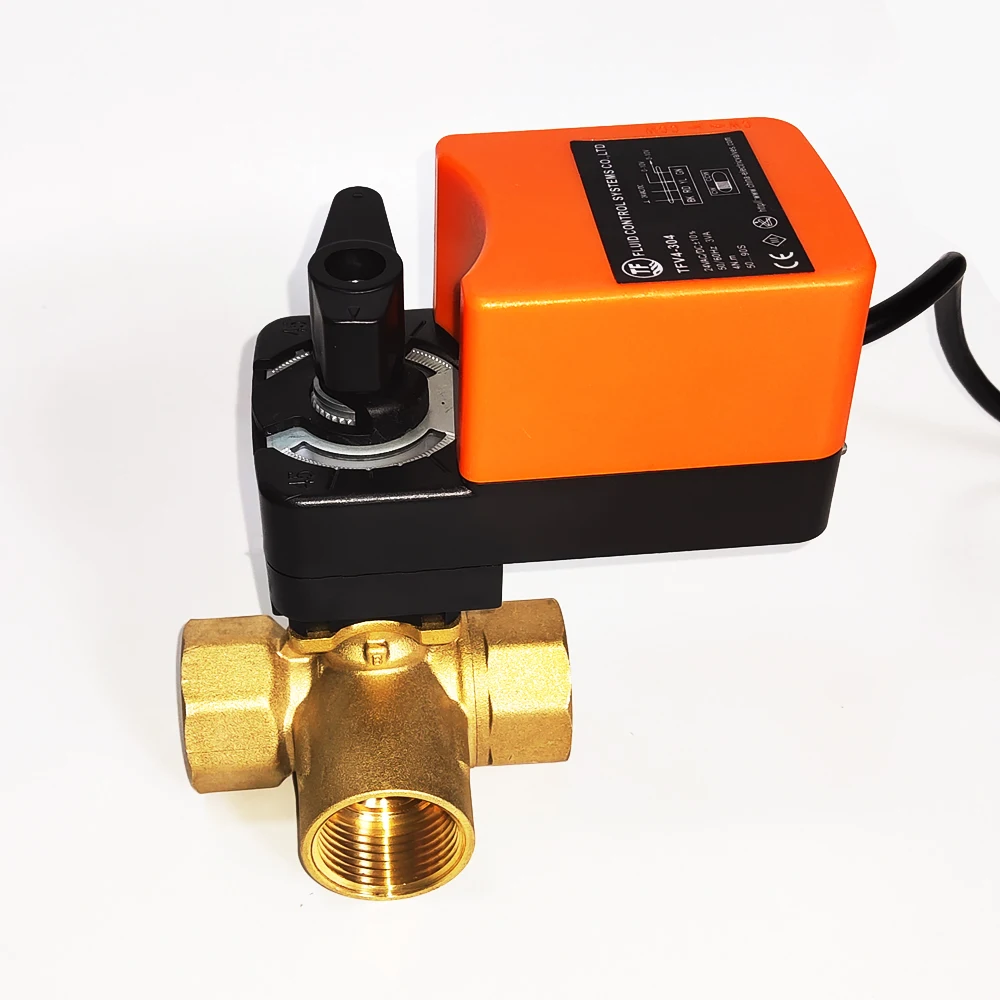

1 1/4 ''Электрический модулирующий клапан 3way T порт, AC/DC 24V пропорциональный клапан 0-10V или 4-20mA регулирование потока
Описание
Одинаковая характеристика потока гарантирует стабильность работы клапана. Контрольные шаровые клапаны широко используются в системах вентиляции и кондиционирования, системах отопления, оборудовании для очистки воды и управлении водными потоками в промышленной автоматизации, таких как: AHU, воздушно-разгрузочная установка плоти, блок контроля перепада давления и теплообменник для регулирования потока и управления вкл/выкл.
Применение
Система HVAC
Система отопления
Система очистки воды
Промышленное оборудование

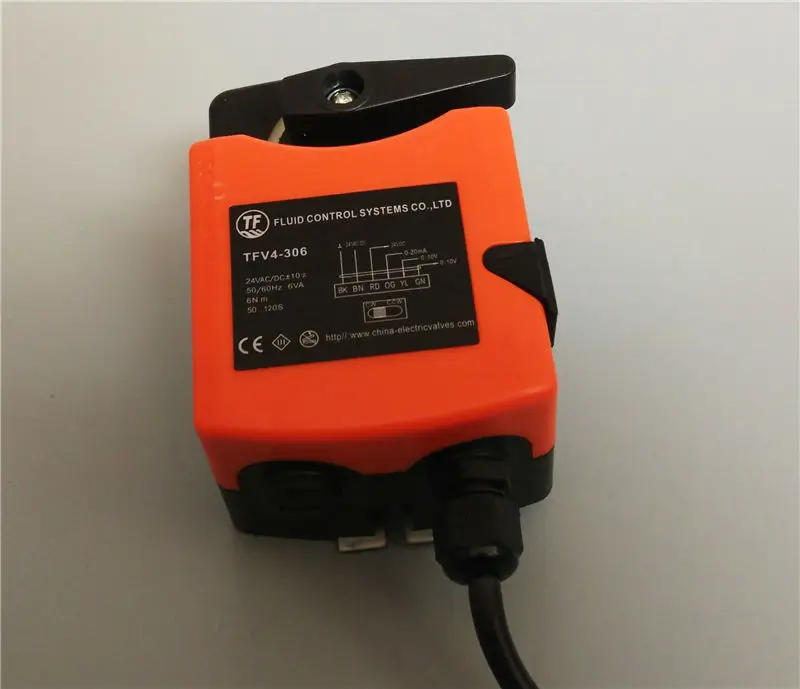

Привод
Рабочее напряжение: 24VAC/DC ± 15%
Входной сигнал 0(2)-10VDC/0(4-20mA) управления.
Сила крутящего момента: 6 нм
Угол поворота: 90 градусов.
Класс защиты: IP54
Время работы: 50S-120S

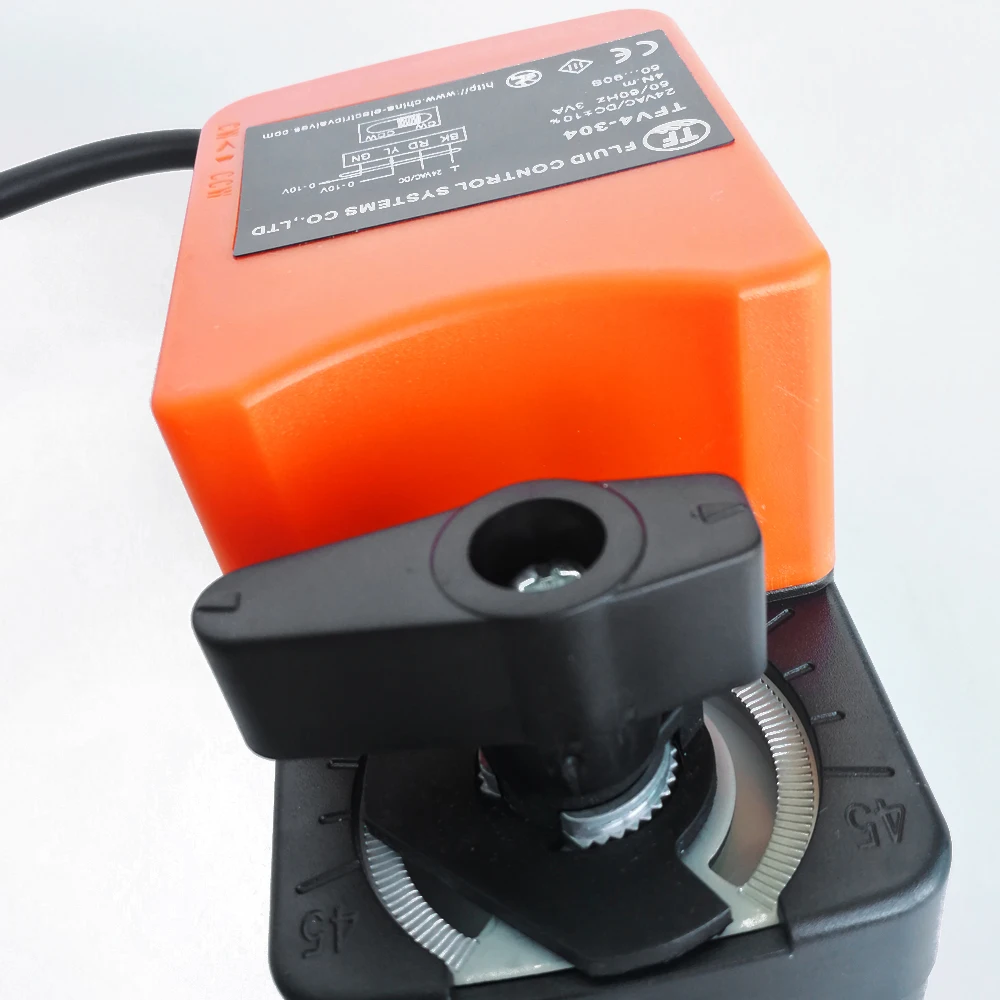

Ручная ручка автоматическая система защиты от перегрузки (ручной выбор направления вращения шара: C.W. /C.C.W, заводская установка C.W)
Характеристика потока: равный процент
Диапазон потока: 0%-100%
Черный провод и коричневый провод-это провод питания.
Желтый провод принимает контрольный сигнал 0-10 В для контроля открытого угла клапана.
Корпус клапана:
Размер: 11/4"
Синий, зеленый, красный-Тип клапана: 3-сторонний выход
Характеристика потока: равный процент
Соединитель трубы: внутренняя резьба
Температура среды: 2 °C...90 °C
Температура окружающей среды. Диапазон:-5…+ 60 °C; 0…90% RH
Средняя: холодная/горячая вода, 50% гликоль
Номинальное давление: PN20
Номер модели
DN (мм)
Дюйм
Kvs (м3/ч)
Pmax
(МПа)
Ps
(КПа)
2-ходовой
DN15
1/2 дюйма
6,3
0.6мпа
1400
DN20
3/4''
6,3
0.6мпа
1400
DN25
1”
10
0.6мпа
1400
DN32
11/4”
16
0.6мпа
1400
DN40
11/2”
25
0.6мпа
1400
DN50
2”
43
0.6мпа
1400
3-сторонний выход
DN15
1/2 дюйма
6,3
0.6мпа
1400
DN20
3/4''
6,3
0.6мпа
1400
DN25
1”
10
0.6мпа
1400
DN32
11/4”
16
0.6мпа
1400
DN40
11/2”
25
0.6мпа
1400
DN50
2”
43
0.6мпа
1400
Материал
Корпус клапана: Кованая латунь, Hpb59-1
Уплотнение: шар: EPDM + PTFE
Шар: хромированная латунь
Стебель: EPDM
Разъем клапана: PC
Шпиндель клапана: алюминиевый сплав
Корпус привода и клапана
Номер модели
Рабочее напряжение
Тип привода
Выходной крутящий момент
Потребление
Корпус клапана
WVA4-304
24VAC/DC ± 15%
0(2)-10VDC
4Н. М
3VA
DN25,DN20,DN15
WVA4-306
24VAC/DC ± 15%
(0(2)-10VDC/0(4)-20Ma)
6Н. М
6ва
DN50, DN40,DN32,
WVA4-310
24VAC/DC ± 15%
(0(2)-10VDC/0(4)-20Ma)
10н. М
6ва
DN50
