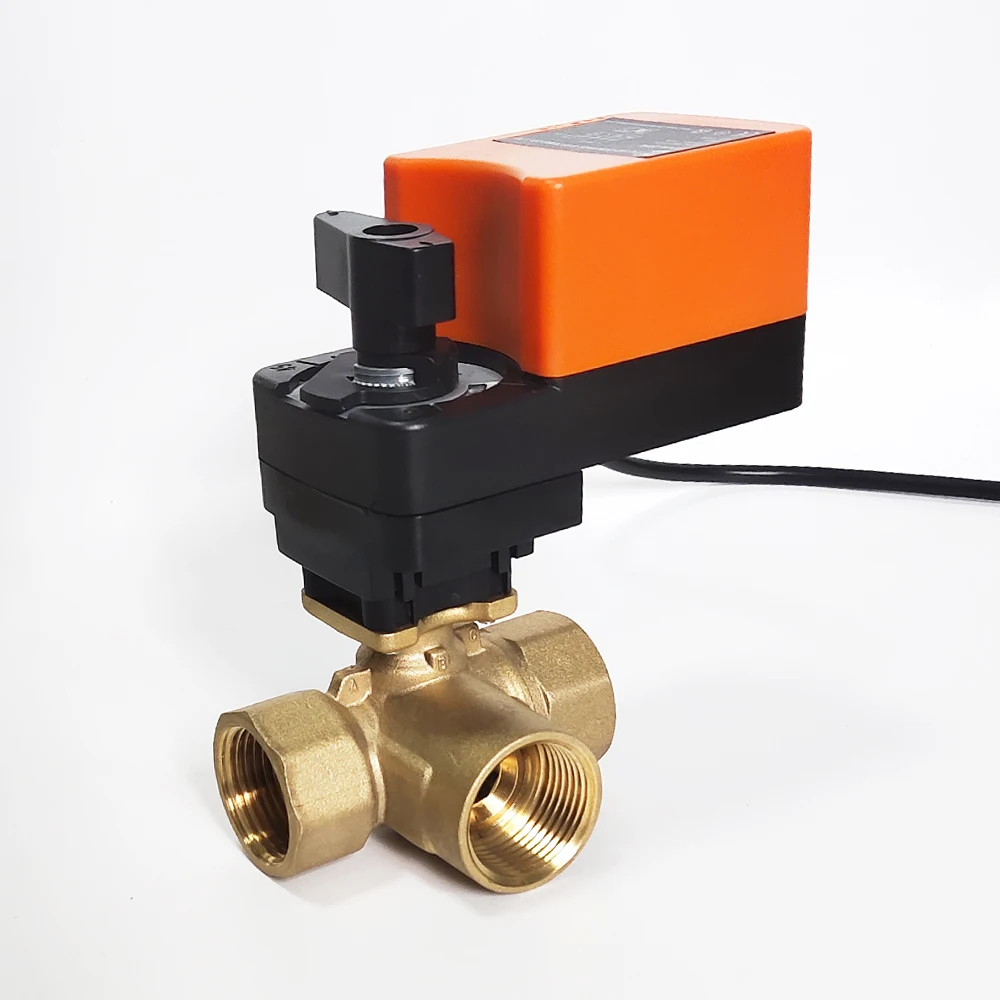

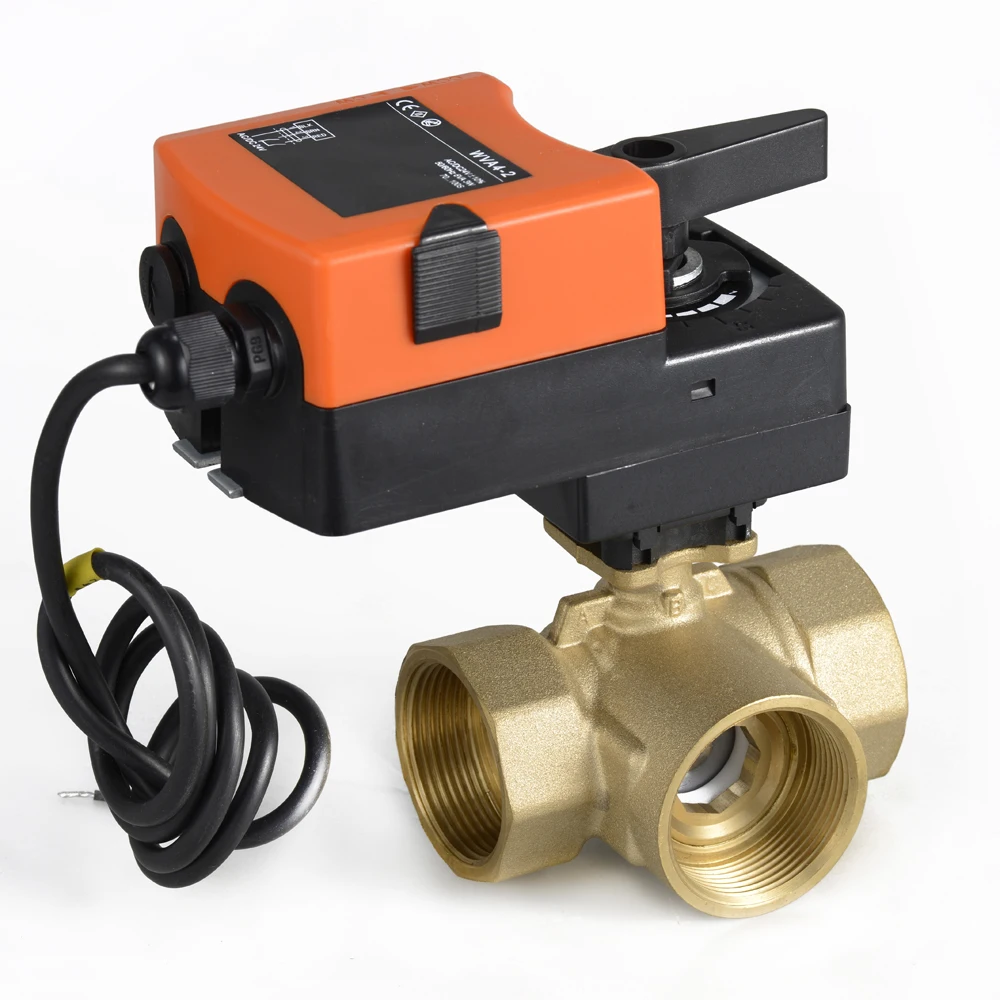

Смесительный клапан, 1 дюйм, трехходовой, Т-образный, регулирующий клапан ACDC 24 В, 0-10 В для регулирования потока или включениявыключения

Пропорциональный клапан 0-10 В/4-20мА контроллер

1 ''трехсторонний Т-образный пропускной клапан AC/DC24V 0-10V модулирующий клапан для регулирования потока или включения/выключения

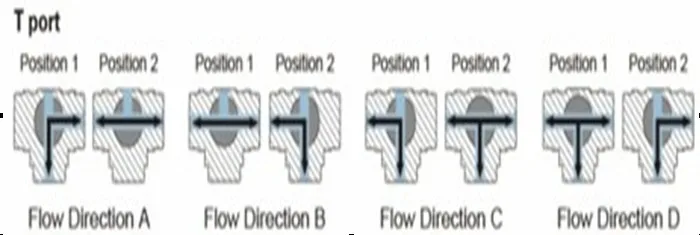

Пожалуйста, при размещении заказа сообщите мне свой вариант направления потока, спасибо!

Пропорциональные клапаны TF поворотного привода серии TFV4 и латунного шарового крана DN15-DN50. Равная процентная характеристика потока гарантирует эффективность клапана устойчивости. Шаровые краны управления широко используются в системах ОВКВ, отопительных системах, оборудовании для очистки воды и управлении водоснабжением в промышленной автоматизации, таких как: аху, установка для обработки воздуха из плоти, блок управления дифференциальным давлением и преобразователь тепла для регулирования потока и контроля включения/выключения.

Применение:

Система HVAC

Система отопления

Система очистки воды

Промышленное оборудование

Рабочий режим:

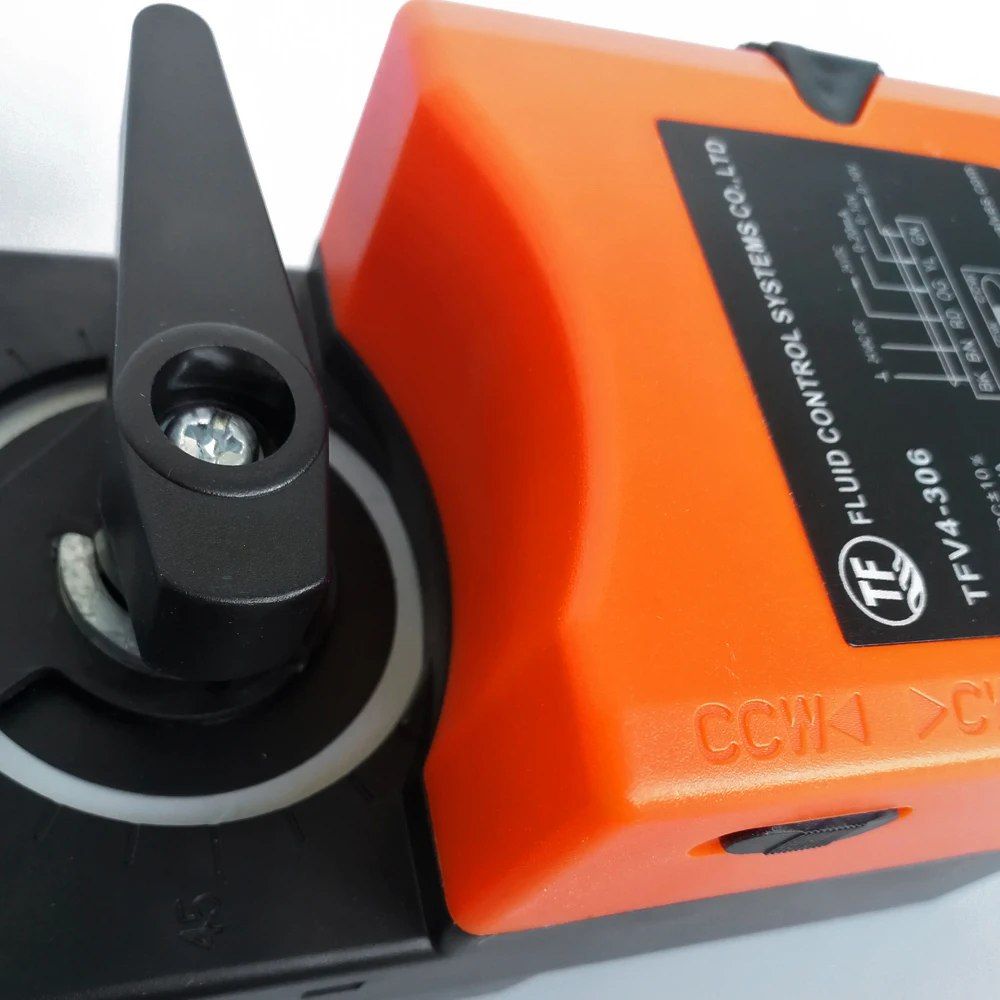

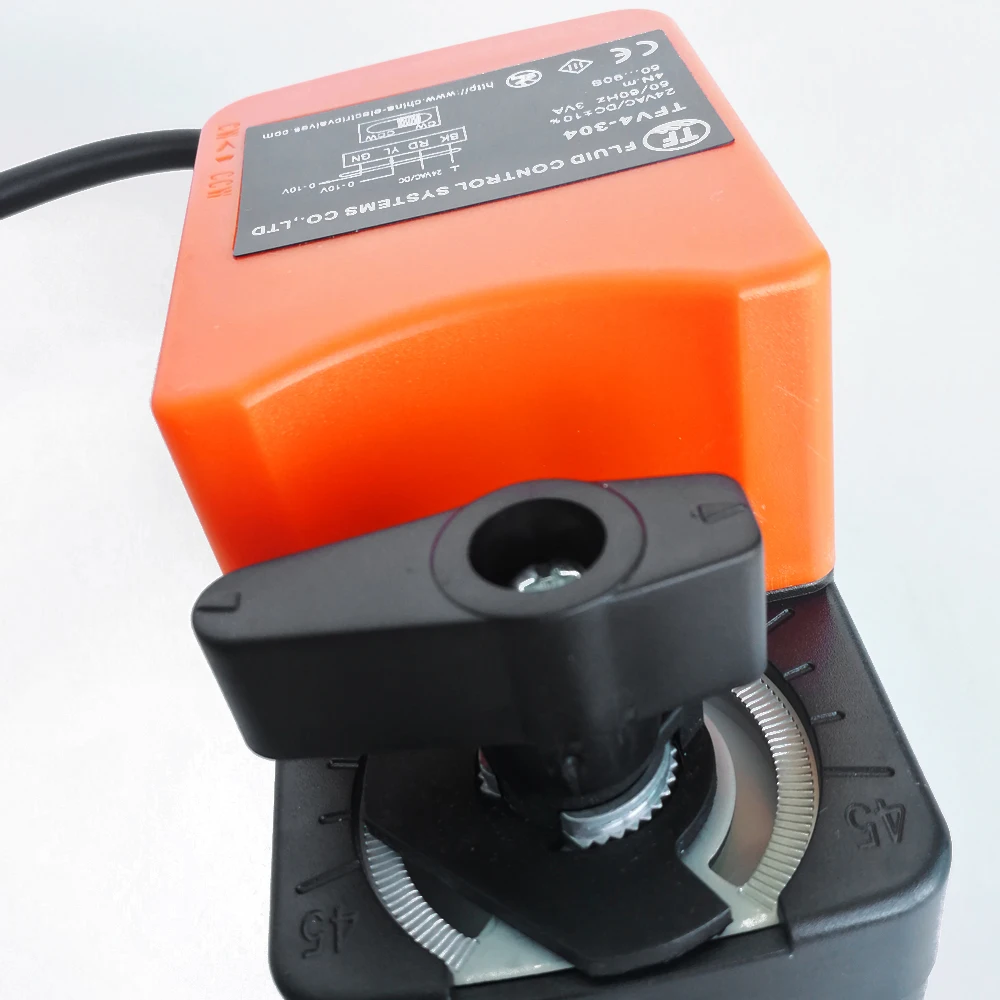

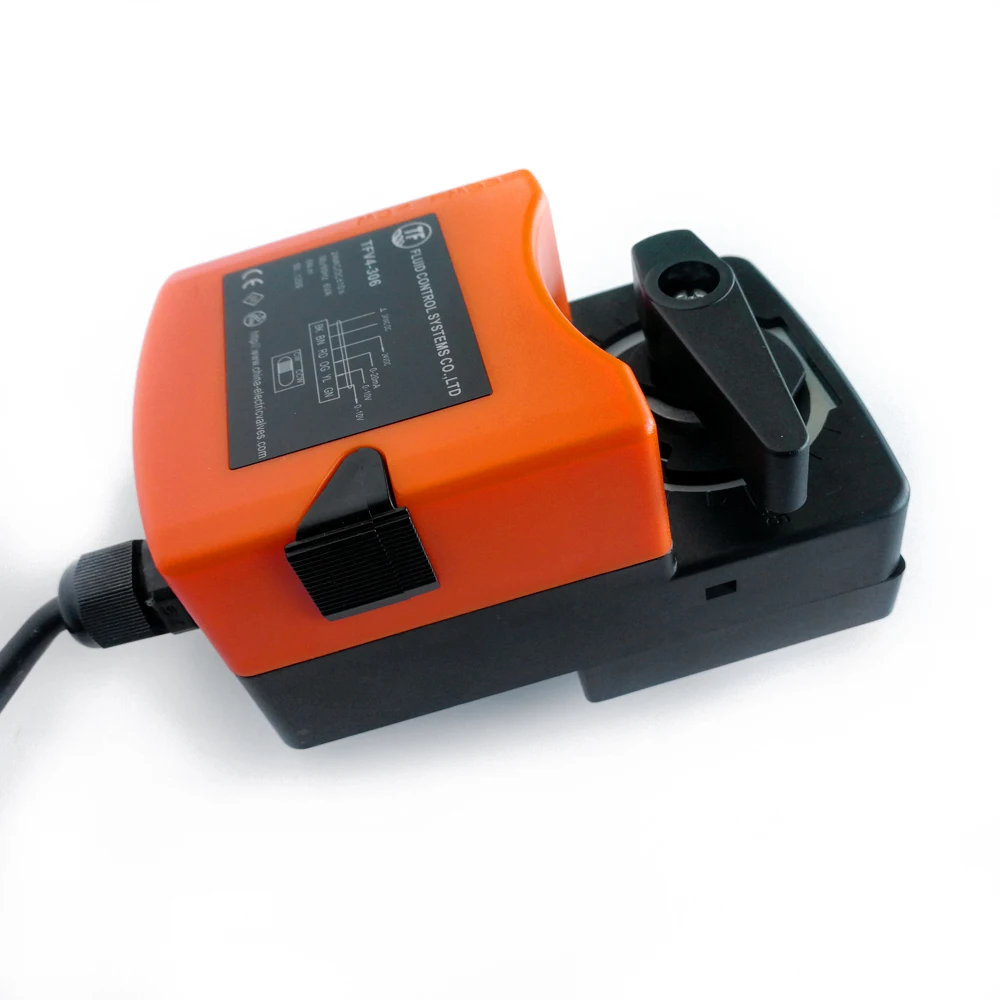

Пропорциональный клапан TF управляется двигателем, приводом TFV4-304, TFV4-306 и TFV-310. Привод управляется модулирующим вкл/выкл или пропорциональной системой управления и перемещает шарик клапана в положение открытия, продиктованное сигналом управления.

Технические данные:

Клапан Boday:

Среда: холодная/горячая вода, с 50% гликолем

Температура среды: 2 °C...90 °C

Номинальное давление: PN20

Соединитель трубы: внутренняя резьба

Температура окружающей среды. Диапазон: − 5…+ 60 °C; 0…90% RH Размер: 3/4 '' - 2''

Тип клапана: 2-ходовой и 3-ходовой

Характеристика потока: равный процент, ВКЛ/ВЫКЛ

Материал:

Корпус клапана: Кованая латунь, Hpb59-1

Уплотнение: Шарик: EPDM + PTFE

Шар: латунь

Шток: EPDM

Разъем клапана: ПК

Шпиндель клапана: алюминиевый сплав

Привод:

TFV4-30424VAC/DC ± 15%, пропорциональный (0(2)-10VDC)

TFV4-30624VAC/DC ± 15%, пропорциональный (0(2)-10VDC/0(4)-20Ma)

TFV4-31024VAC/DC ± 15%, пропорциональный (0(2)-10VDC/0(4)-20Ma)

Выходной крутящий момент: 4Н. М, 6Н. М и 10н. М Угол вращения: 90 °

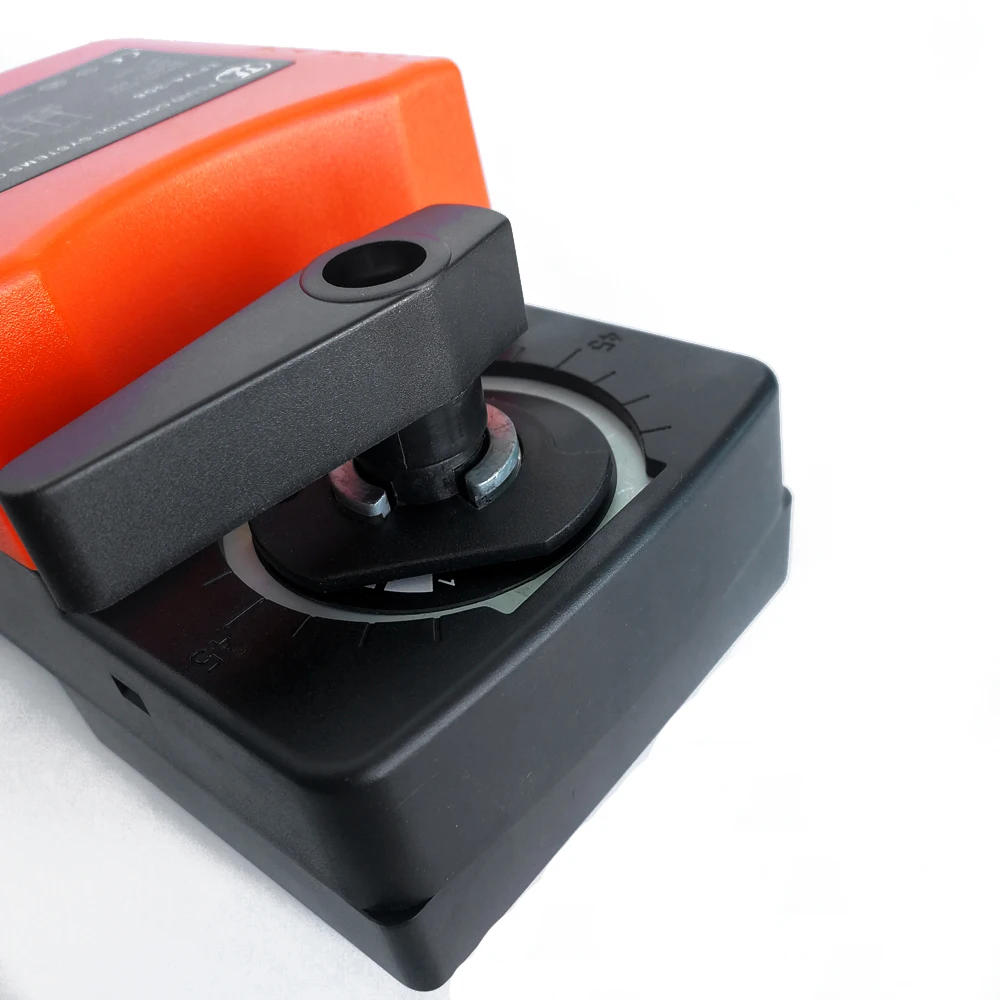

Ручная ручка автоматическая система защиты от перегрузки

Ручной выбор направления вращения шара: C.W. /C.C.W, заводские настройки C.W.

Степень защиты: IP54 Время работы: 50-120 с

Функция (вкл/выкл и пропорциональный тип)

Привод управляется модулирующим вкл/выкл и пропорциональным управляющим сигналом с использованием высокого коэффициента передачи

Зубчатый привод для фиксации и блокировки.

Подключение проводки:

Номер модели

Рабочее напряжение

Тип привода

Выходной крутящий момент

Потребление

Подходящий корпус клапана

TFV4-304

24VAC/DC ± 15%

0(2)-10 В постоянного тока

4Н. М

3VA

DN25,DN20,DN15

TFV4-306

(0(2)-10 В постоянного тока/0(4)-20 мА)

6Н. М

6ва

DN50, DN40,DN32,

TFV4-310

(0(2)-10 В постоянного тока/0(4)-20 мА)

10н. М

DN50

Установка:

Размеры и проводка:
