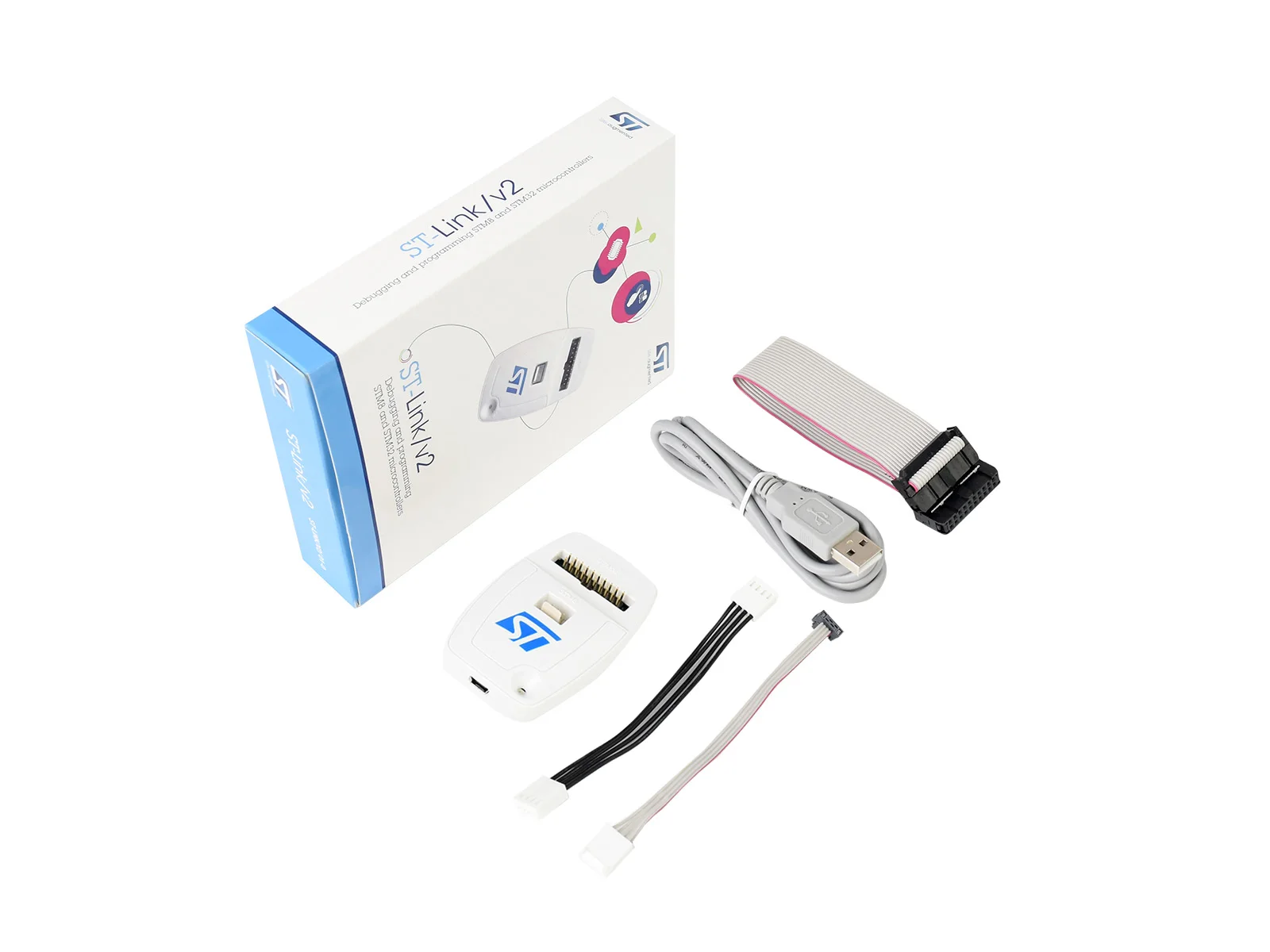

ST-LINKV2, отладчикпрограммист для STM8 STM32,USB 2,0 full speed совместимый интерфейс, USB стандарт A mini B кабеля

ST-LINK/V2-это встроенный отладчик и программист для семейств микроконтроллеров STM8 и STM32. Модуль интерфейса с одним проводом (SWIM) и интерфейсы JTAG/serial wire debugging (SWD) используются для связи с любым микроконтроллером STM8 или STM32, расположенным на прикладной плате.

Приложения STM8 используют полноскоростной интерфейс USB для связи с программным обеспечением STMicroelectronic для визуальной разработки (STVD) или STVP визуальной программы (STVP).

Приложения STM32 используют высокоскоростной интерфейс USB для связи с интегрированными средами разработки Atollic, IAR, Keil или TASKING.

Питание 5 в поставляется через usb-разъем

Полноскоростной совместимый интерфейс USB 2,0

Кабель USB стандарта A-mini B

1,65 в до 5,5 В прикладное напряжение поддерживается на плавательном интерфейсе

Поддерживаемые режимы плавания с низкой скоростью и высокой скоростью

Плавать программирования скоростной режим: 9,7 Кб/s в условиях низкой скорости и 12,8 Кб/s высокой скорости передачи

Плавающий кабель для подключения к приложению через стандартный Вертикальный ERNI (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем

Плавающий кабель для подключения к приложению через штыревой разъём или 2,54 мм pitch Разъем

1,65 V до 3,6 V Напряжение приложения поддерживает на JTAG интерфейс и 5 V толерантным входных сигналов

Кабель JTAG для подключения к стандартному JTAG 20-контактный разъем шаг 2,54 мм разъем

Поддерживается функция прямого обновления прошивки (DFU)

Светодиодный индикатор состояния, который мигает во время общения с ПК

Рабочая температура от 0 до 50 °C

ST-LINK/V2 вид сзади

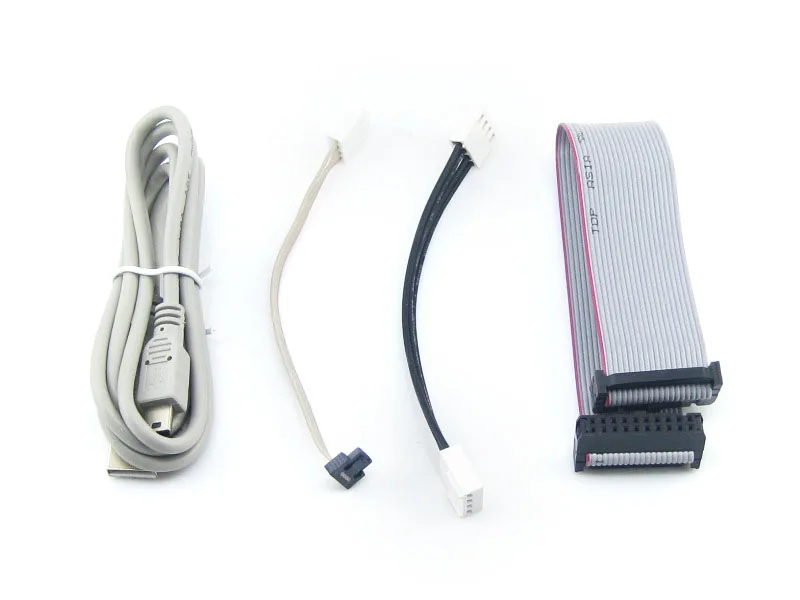

Кабели поставляются с ST-LINK/V2

Подключение ПК и прикладной платы STM8/STM32 через ST-LINK/V2 для создания аппаратного соединения:

Микроконтроллеры, поддерживаемые STVP версии 3.2.8:

Линейка товаров

Микроконтроллер

STM32

STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx,STM32L15xx6, STM32L15xx8,STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L162xD,STM32TS60,STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ

STM8

STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x,STM8AH51x, STM8AH61x,STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, stm8s3xxSTM8L101xx, STM8L15x, STM8L16x,STM8TL52x4,STM8TL53x4

При подключении ST-LINK/V2 к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.

Нажмите на ссылку ниже, чтобы скачать:

ST-LINK/V2 USB драйвер для Windows 7, Vista и XP

ST-LINK/V2 должен быть подключен к приложению STM8 через кабель для плавания. Два плавательных кабеля поставляются с продуктом:

Плоская Лента со стандартным разъемом ERNI с одного конца и 4-контактный разъем на другом конце

Плоская Лента завершилась 4-контактный, 2,54 мм, с низким уровнем затрат разъем с двух сторон

Рис. 1.ST-LINK/V2 плавающий коллектор

Рис. 2.Подключение с таблицей приложений STM8

Для STM32 события, ST-LINK/V2 должен быть подключен к приложению с использованием стандартных 20-контактный разъем female-female JTAG Плоская Лента предусмотрена.

Рис. 3.Отладка разъемов на ST-LINK/V2 и плоском кабеле

Рис. 4.Подключение с таблицей приложений STM32

Светодиодный индикатор labe 'COM' на верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа подключения). Когда:

Светодиодный мигает красным:Происходит первое перечисление USB с ПК. Если он продолжает мигать красным, возможно, usb-драйвер не найден.

Светодиодный красный:Связь между ST-LINK/V2 и ПК установлена (конец перечисления).

Светодиодный мигает зеленый/красный:Обмен данными между целью и ПК.

Светодиодный зеленый:Последнее сообщение прошло успешно.

Светодиодный оранжевый:Сбой связи ST-LINK/V2 с целью.

Ресурсы для развития:Руководство пользователя, драйвер, программное обеспечение и т. Д.Вики:Www.waveshare.com/wiki/ST-LINK/V2_ (EN)

Вес:0,141 кг
