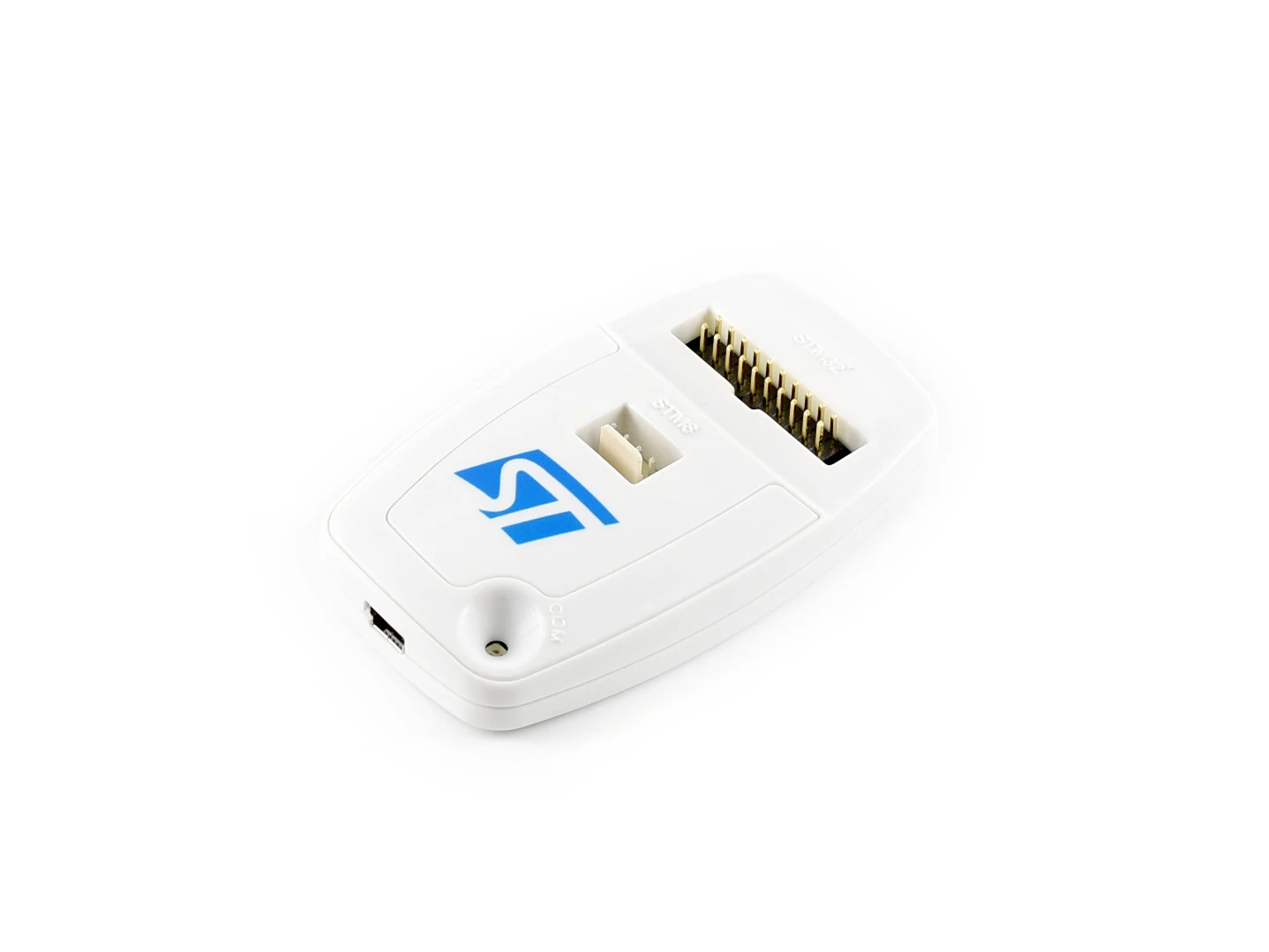

ST-LINKV2 (EN) STM ПРОГРАММАТОРЫ отладчики ST-LINKV2 внутрисхемный отладчикпрограмматор для STM8 и STM32

ST-LINK/V2-это встроенный отладчик и программатор для семейств микроконтроллеров STM8 и STM32. Однопроводной интерфейсный модуль (плавающий) и JTAG/интерфейсы отладки последовательного провода (SWD) используются для связи с любым микроконтроллером STM8 или STM32.

Приложения STM8 используют полноскоростной интерфейс USB для связи с программным обеспечением ST Visual Development (STVD) или ST Visual software (STVP) STMicroelectronic.

Приложения STM32 используют полноскоростной интерфейс USB для связи с интегрированными средами разработки Atollic, aaa, Keil или TASKING.

Питание 5 В от USB-разъема

Полноскоростной совместимый интерфейс USB 2,0

USB Стандартный кабель A-mini B

НАПРЯЖЕНИЕ приложения от 1,65 в до 5,5 В, поддерживаемое через интерфейс плавания

Поддерживается низкоскоростной и высокоскоростной режимы плавания

Скорость программирования плавания: 9,7 Кбайт/с на низкой скорости и 12,8 Кбайт/с на высокой скорости

Плавающий кабель для подключения к приложению через стандартный Вертикальный (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем

Плавающий кабель для подключения к приложению через штыревой разъем или разъем с шагом 2,54 мм

НАПРЯЖЕНИЕ приложения от 1,65 в до 3,6 В поддерживается интерфейсом JTAG и толерантными входами 5 В

Кабель JTAG для подключения к стандартному 20-контактному разъему JTAG 2,54 мм

Поддерживается функция прямого обновления прошивки (DFU)

Индисветодиодный состояния, который мигает во время связи с ПК

Рабочая температура от 0 до 50 °C

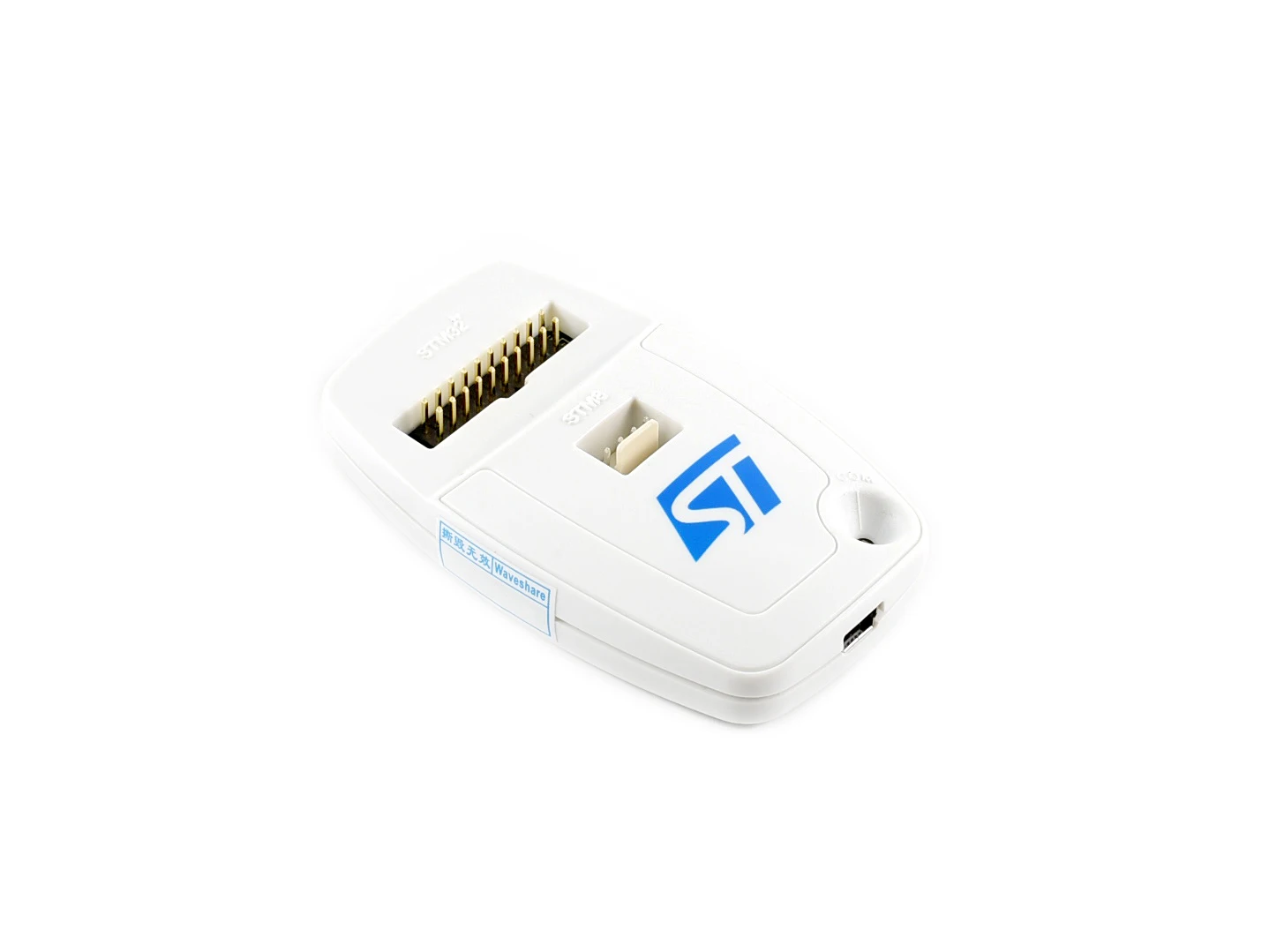

ST-LINK/V2 вид сзади

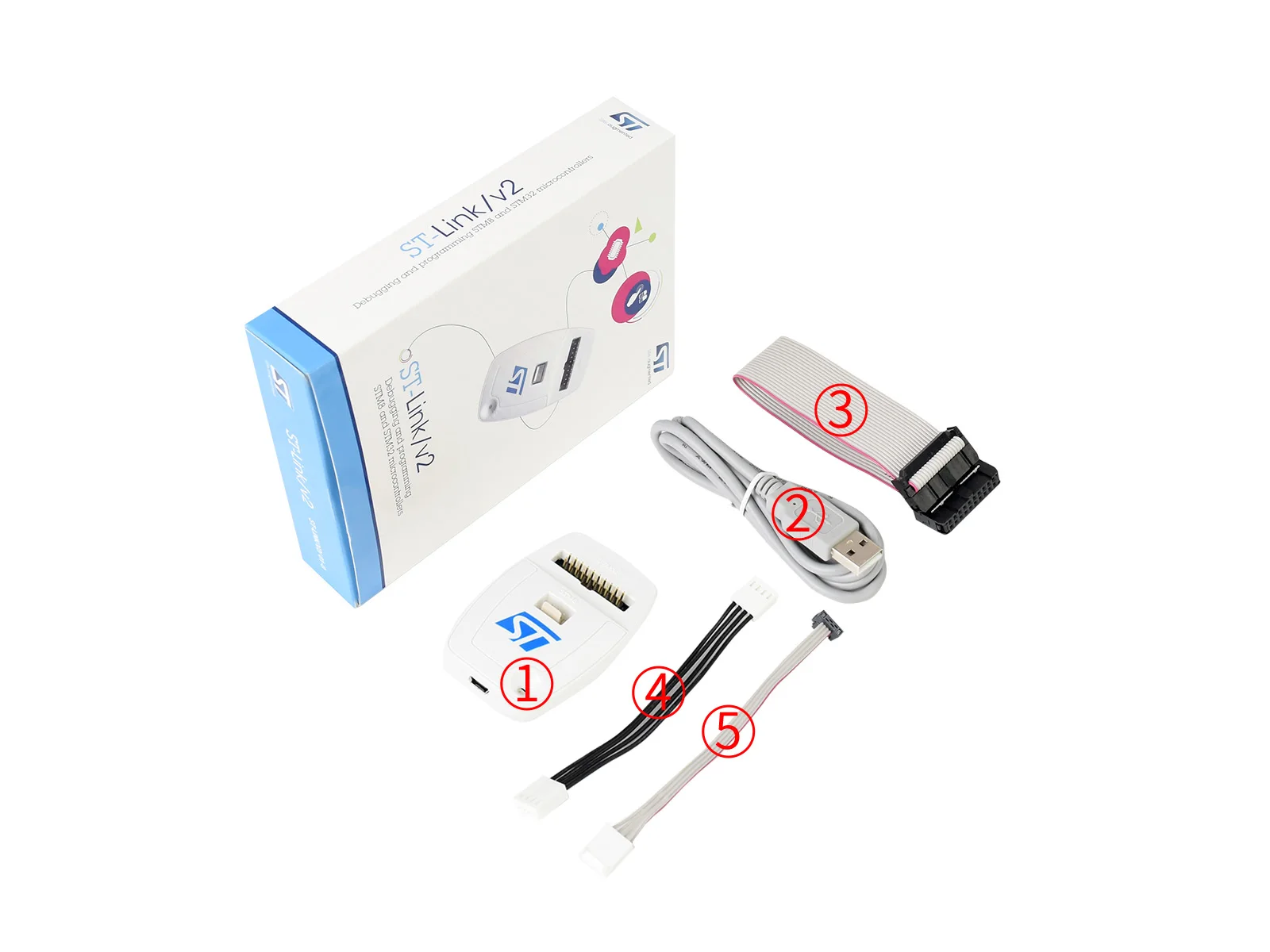

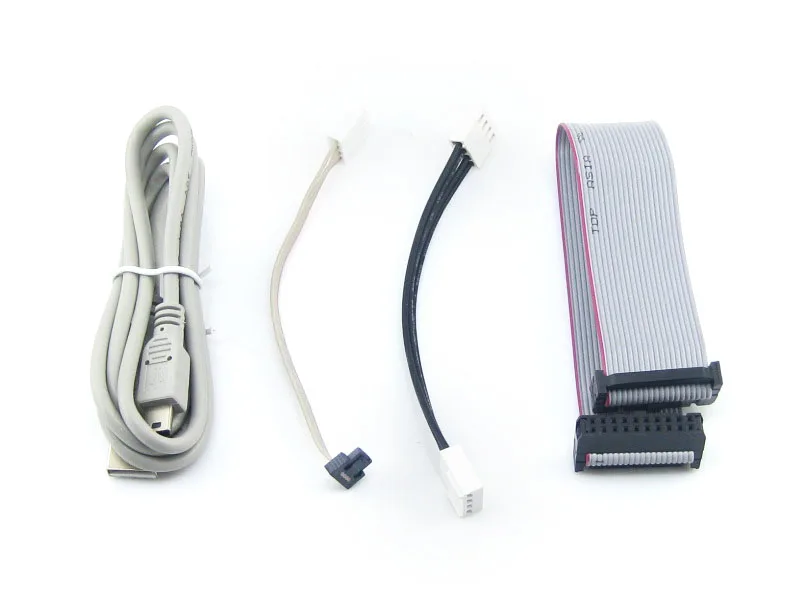

Кабели поставляются с ST-LINK/V2

Подключение ПК и платы приложения STM8/STM32 через ST-LINK/V2 для установки аппаратного подключения:

Микроконтроллеры, поддерживаемые STVP release 3.2.8:

Линейка продуктов

Микроконтроллер

STM32

STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx,STM32L15xx6, STM32L15xx8,STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD,STM32TS60,STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ

STM8

STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x,STM8AH51x, STM8AH61x,STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3STM8L101xx, STM8L15x, STM8L16x,STM8TL52x4,STM8TL53x4

При подключении ST-LINK/V2 к компьютеру через USB-интерфейс требуется драйвер USB, который должен быть установлен правильно.

Нажмите на ссылку ниже, чтобы загрузить:

ST-LINK/V2 USB драйвер для Windows 7, Vista и XP

ST-LINK/V2 следует подключить к приложению STM8 через плавающий кабель. С товаром поставляются два плавающих кабеля:

Плоская Лента для плавания со стандартным коннектором ERNI на одном конце и 4-контактным коннектором на другом конце

Плоская Лента для плавания с 4-контактным разъемом 2,54 мм, недорогой разъем с двух сторон

Рис. 1.Распиновка для плавания ST-LINK/V2

Рис. 2.Подключение к плате приложения STM8

Для разработки STM32 ST-LINK/V2 должен быть подключен к приложению с помощью стандартной плоской ленты JTAG с 20-контактным разъемом «Мама-мама».

Рис. 3.Компоновка разъема отладки на ST-LINK/V2 и плоском кабеле

Рис. 4.Подключение к плате приложения STM32

Светодиод labe LED 'COM' в верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа соединения). Когда:

Светодиодный мигает красным:Происходит первая перечисление USB с ПК. Если он продолжает мигать красным, возможно, USB-драйвер не найден.

Светодиодный:Связь между ST-LINK/V2 и ПК установлена (конец перечисления).

Светодиодный мигает зеленым/красным:Данные обмениваются между целевой и ПК.

Светодиодный:Последнее общение прошло успешно.

Оранжевый Светодиодный:Связь ST-LINK/V2 с целью не удалась.

Ресурсы для развития:Руководство пользователя, драйвер, программное обеспечение и т. д.Вики:Www.waveshare.com/здравствуйте/st-link/v2_ (EN)

Вес:0,141 кг
