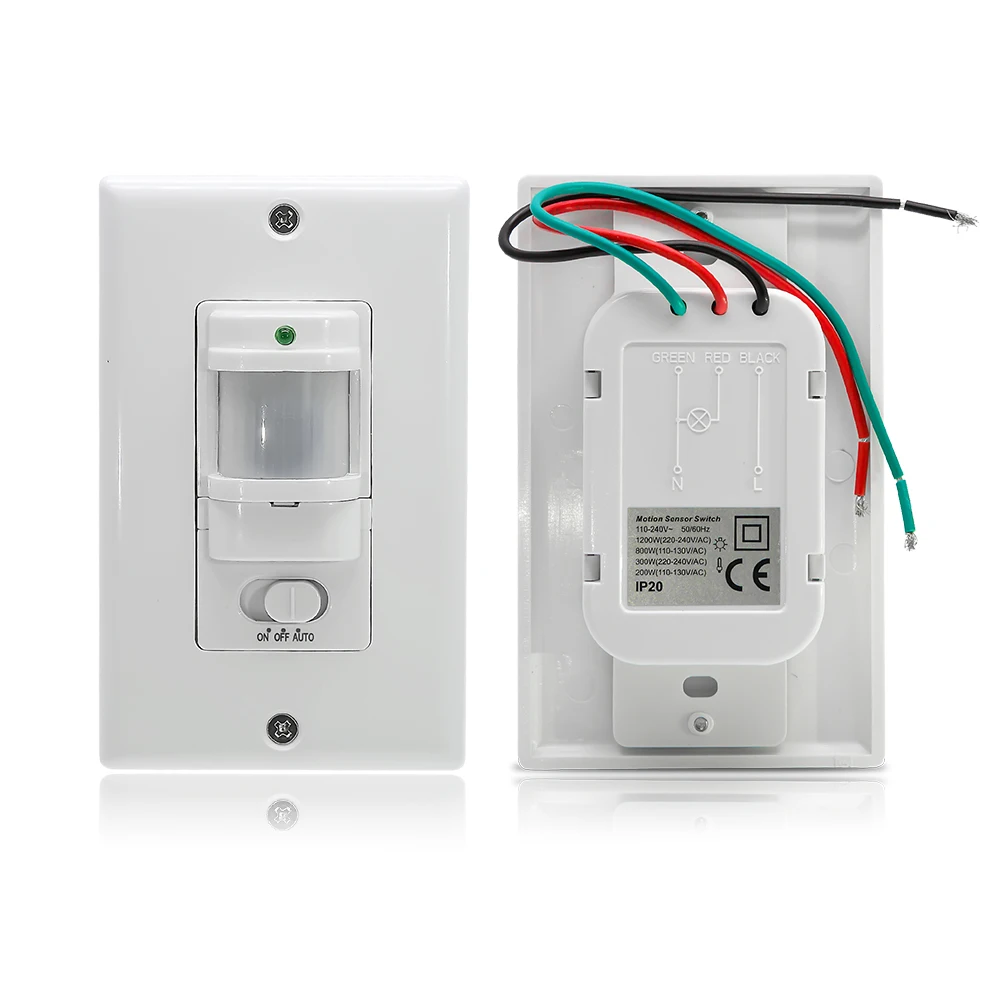

110V 220V AC вклвыкл автоматический настенный движения Сенсор переключатель, Автоматический Инфракрасный светильник переключатель с светильник Управление Сенсор

Инструкция

Примечание: Этот продукт работает только в сумерках или вечером, когда окружающий светильник менее 20 люкс или не имеет никакого светильник в окружающей среде.

Продукт принимает Хороший детектор с настройкой чувствительности, интегральной схемы. Он собирает автоматический, удобный, безопасный, энергосберегающий и практичный функции. Он использует инфракрасную энергию от человека в качестве источника управляющего сигнала, он может начать нагрузку сразу, когда один входит в Поле обнаружения. Он может автоматически идентифицировать день и ночь. Это просты в установке.

Настенный выключатель с дистанционным управлением

Параметры

Входное напряжение

110 В/AC-240V/переменный ток

Диапазон обнаружения

180 °

Частота питания

50/60Hz

Расстояние обнаружения

Макс. 9 м (<24 °C)

Окружающий светильник

<20 люкс

Рабочая влажность

<93% RH

Задержка во времени

Мин.:10 сек ± 3 сек Макс.:7 мин ± 2 мин

Рабочая температура

-20 ~ 40 °C

Номинальная нагрузка

800 Вт/110 В (лампа накаливания)

Энергопотребление

0,45 Вт (рабочий); 0,1 Вт (статический)

Скорость обнаружения движения

0,6 ~ 1,5 м/с

Размеры

70 мм * 115 мм * 35 мм

Переключатель датчика движения PIR

Функция:

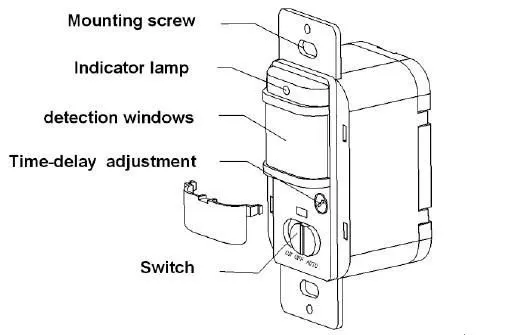

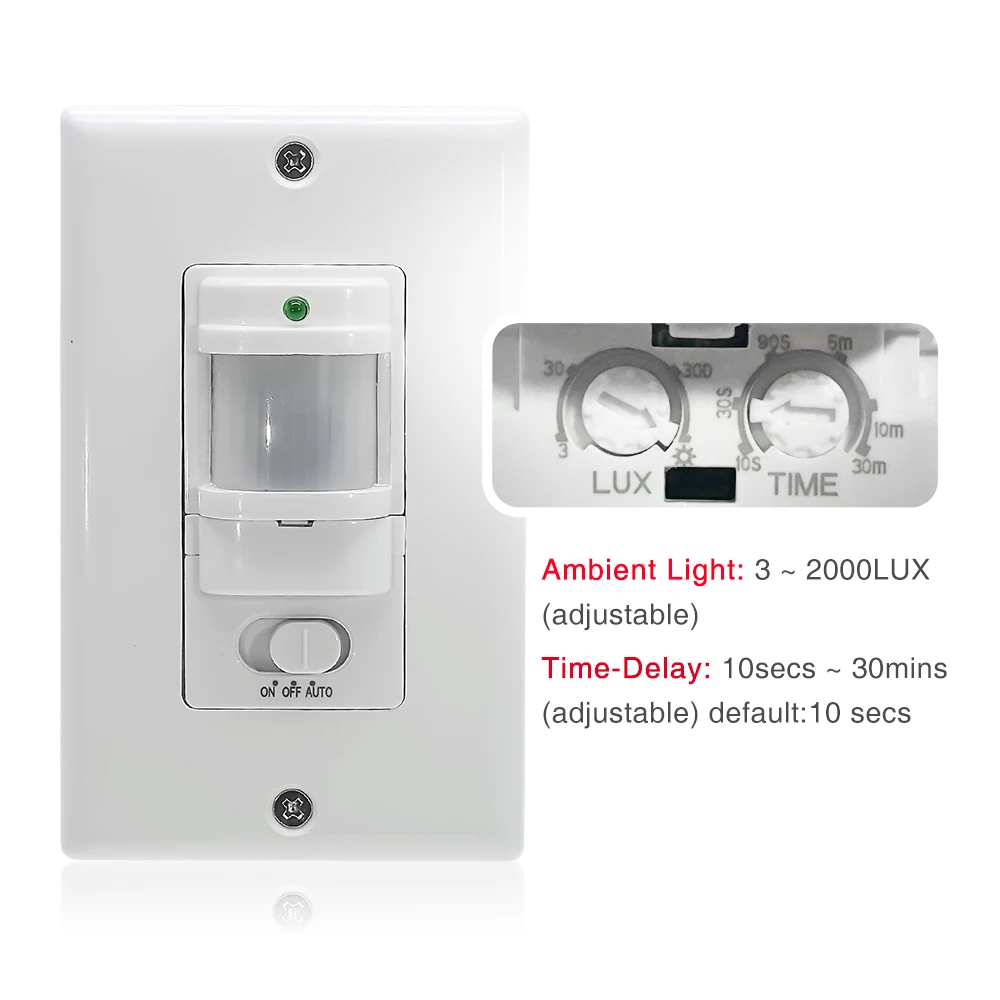

1. Он может работать только в окружающем светильник менее 20 люкс (темно).2. Время-задержка добавляется постоянно: когда он получает второй индукционный сигнал после первой индукции, он снова вычислит время на остальной части основного времени задержки (установленное время).3. Регулировка времени: может быть установлена в соответствии с пожеланием потребителя. Минимальное время-10 сек ± 3 сек. Максимум 7 мин ± 2 мин.4. Переключатель: переключатель «ON», «OFF», «AUTO».

Установка:

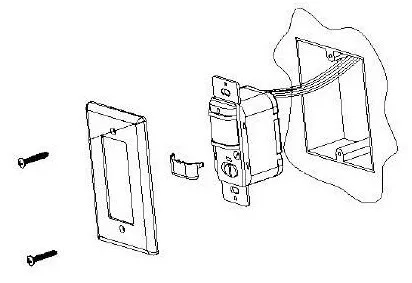

1. Выключите питание.2. Ослабьте колонку подключения в нижней части датчика, подключите провод к соединительному отверстию, затяните винты; Выгрузите поверхность датчика, подключите датчик в соединительную коробку.3. Вставьте винты установки в отверстие датчика, направленное на отверстие 4. Соединительная коробка, затяните винты, закройте поверхность датчика.5. Включите питание, а затем протестируйте его.

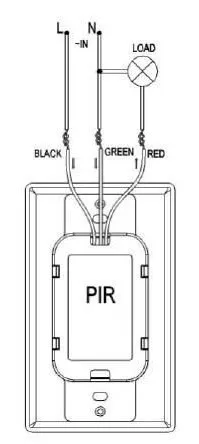

Соединяемая проволочная фигура (см. Правую фигуру):

Датчик дня и ночи светильник переключатель

Тест:

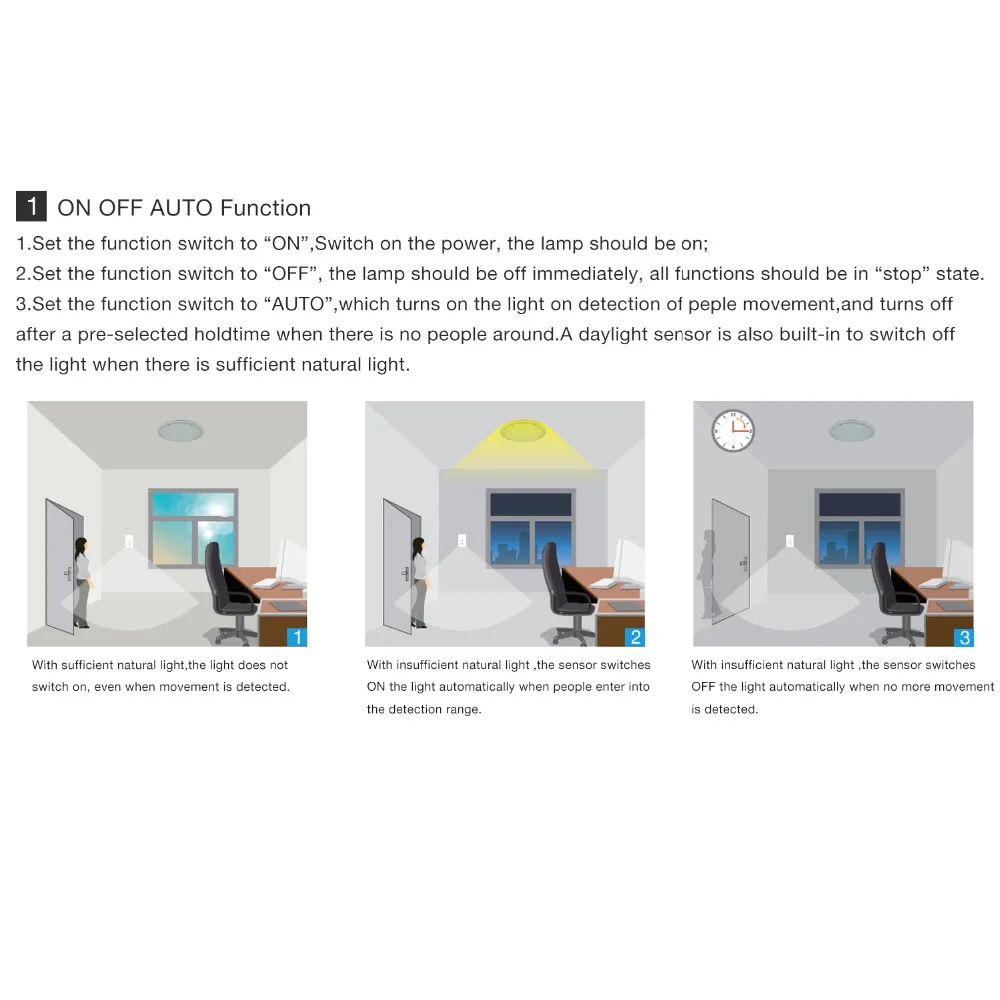

1. Установите переключатель функции «ON», поверните ручку времени против часовой стрелки на минимум после того, как снимите циферблат.2. Включите питание, лампа должна быть включена;3. Установите переключатель функции «OFF», лампа должна быть выключена немедленно, все функции должны быть в состоянии «stop».4. Установите функциональный переключатель на «Авто», после 30 сек позже он войдет в рабочее положение, лампа будет включена после получения индукторного сигнала. При отсутствии сигнала индуктора лампа должна быть выключена в течение 5 ~ 10 сек, лампа должна быть включена снова через 5 сек.

Примечания:

1. Электрик или опытный человек может установить его.2. Объекты беспорядков не могут рассматриваться как основа установки.3. Перед окном обнаружения Нет препятствий или беспорядков.4. Избегайте установки вблизи зон изменения температуры, например: состояние воздуха, центральное отопление и т. Д.5. Пожалуйста, не открывайте чехол для вашей безопасности, если вы обнаружите сцепку после установки.6. Если есть некоторые различия между инструкцией и функцией, которую имеет продукт, пожалуйста, отдайте приоритет продукту и извините, Не сообщайте вам дополнительно.

Светильник с инфракрасным датчиком

Некоторые проблемы и способы решения:

1. Нагрузка не работает:A. Проверка мощности и нагрузки.B. Если нагрузка хорошая.C. Если световой индикатор ускоряет движение после индукции. Пожалуйста, проверьте, находится ли переключатель в положении «Авто», если скорость quicken.D. Пожалуйста, проверьте, если работает светильник соответствует окружающей среды-светильник.2. Чувствительность плохая:A. Пожалуйста, проверьте, есть ли в передней части окна обнаружения препятствия, которые влияют на получение сигналов.B. Пожалуйста, проверьте температуру окружающей среды.C. Пожалуйста, проверьте, находится ли источник сигнала в поле обнаружения.D. Пожалуйста, проверьте высоту установки.E. Если движущаяся ориентация правильная.

3. Датчик не может выключить нагрузку автоматически:A. Если есть постоянный датчик сигнала в поле обнаружения.B. Если задержка времени будет установлена до самой длинной.C. Если мощность соответствует инструкции.D. Если температура меняется рядом с датчиком. Такие как кондиционер, центральное отопление и т. Д.
