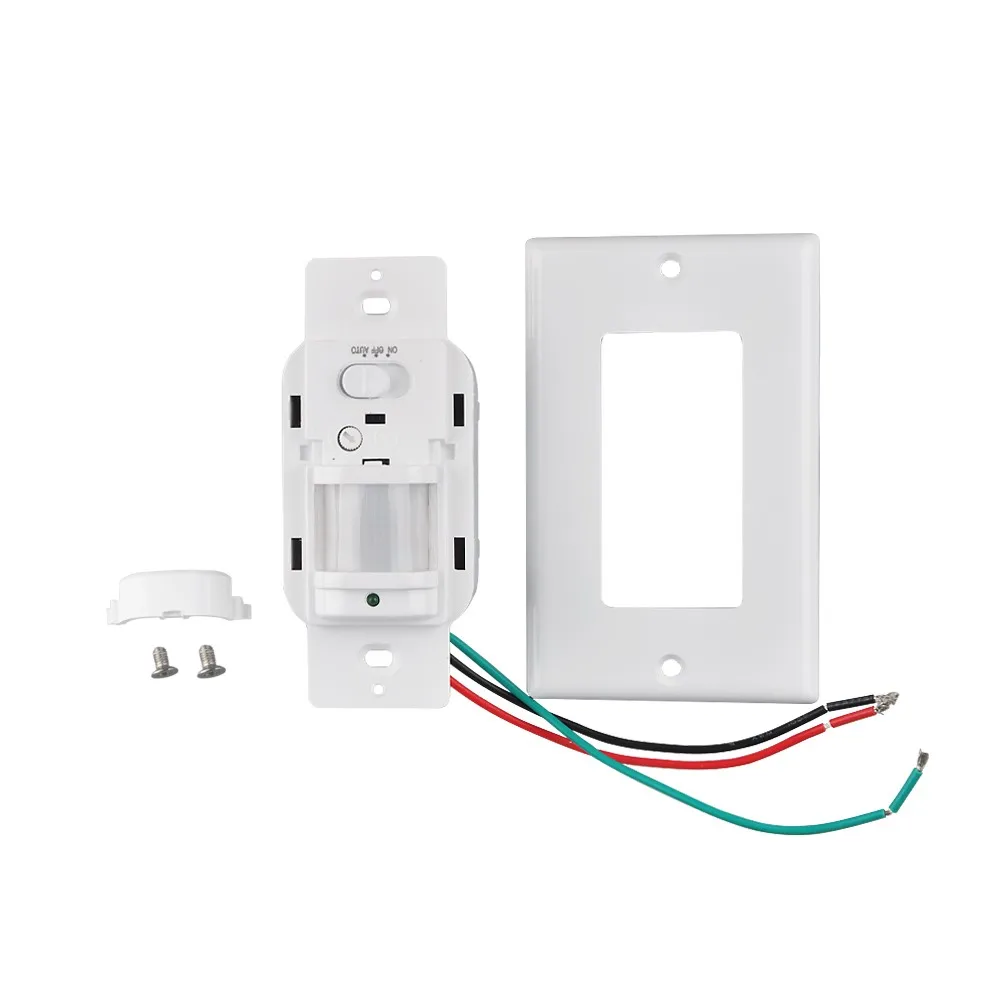

Настенный сенсорный переключатель для светильник лампы, 110-220 В

110 В 220 в ВКЛ. Автоматическое настенное крепление переключатель датчика движения Автоматический инфракрасный PIR датчик светильник выключатель с 9M Max (ET033)

Инструкция

Примечание: Этот продукт работает только в сумерках или вечером, когда окружающий светильник менее 20 люкс или не имеет никакого светильник в окружающей среде.

Продукт принимает Хороший детектор с настройкой чувствительности, интегральной схемы. Он собирает автоматический, удобный, безопасный, энергосберегающий и практичный функции. Он использует инфракрасную энергию от человека в качестве источника управляющего сигнала, он может начать нагрузку сразу, когда один входит в Поле обнаружения. Он может автоматически идентифицировать день и ночь. Это просты в установке.

Настенный выключатель с дистанционным управлением

Параметры

Входное напряжение

110 В/AC-240V/переменный ток

Диапазон обнаружения

180 °

Частота питания

50/60Hz

Расстояние обнаружения

Макс. 9 м (<24 °C)

Окружающий светильник

<20 люкс

Рабочая влажность

<93% RH

Задержка во времени

Мин.:5 сек ± 3 сек Макс.:30 мин ± 2 мин дефуалт: 30 сек

Рабочая температура

-20 ~ 40 °C

Номинальная нагрузка

800 Вт/110 В (лампа накаливания)

Энергопотребление

0,45 Вт (рабочий); 0,1 Вт (статический)

Скорость обнаружения движения

0,6 ~ 1,5 м/с

Размеры

70 мм * 115 мм * 35 мм

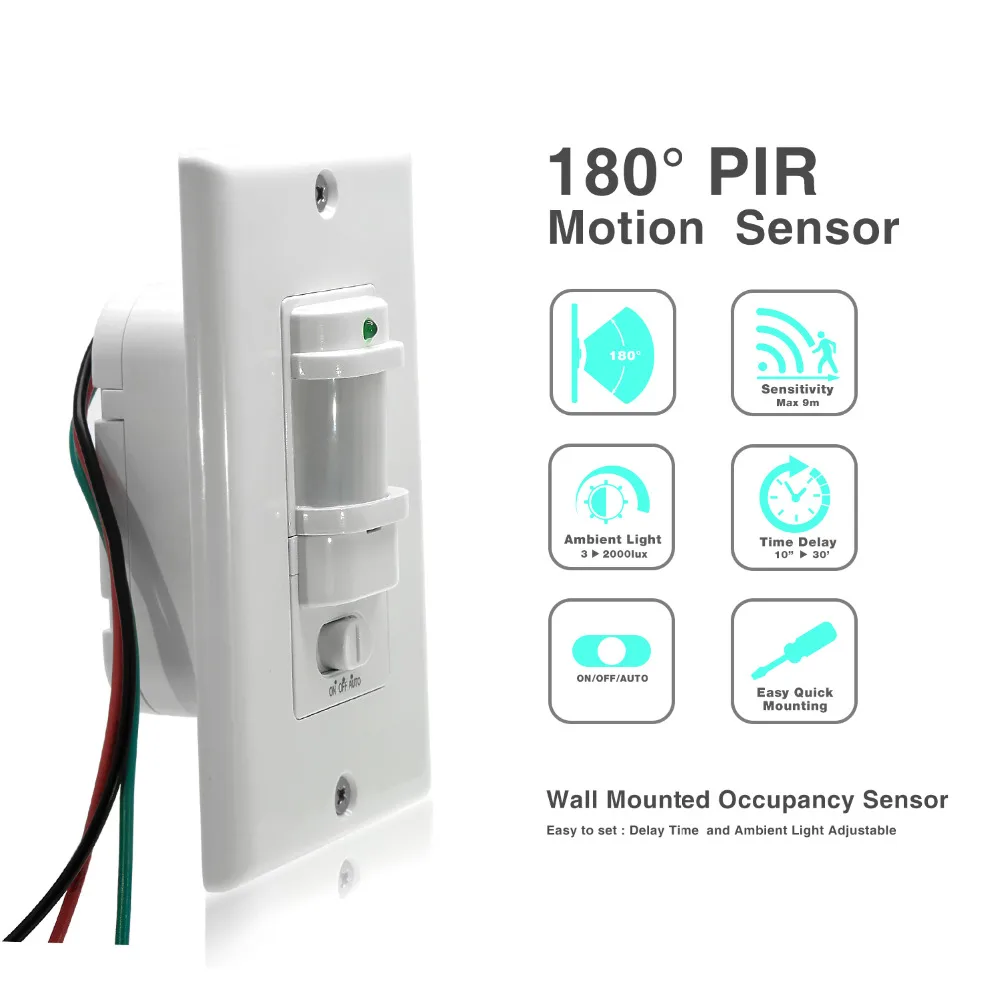

Переключатель датчика движения PIR

Функция:

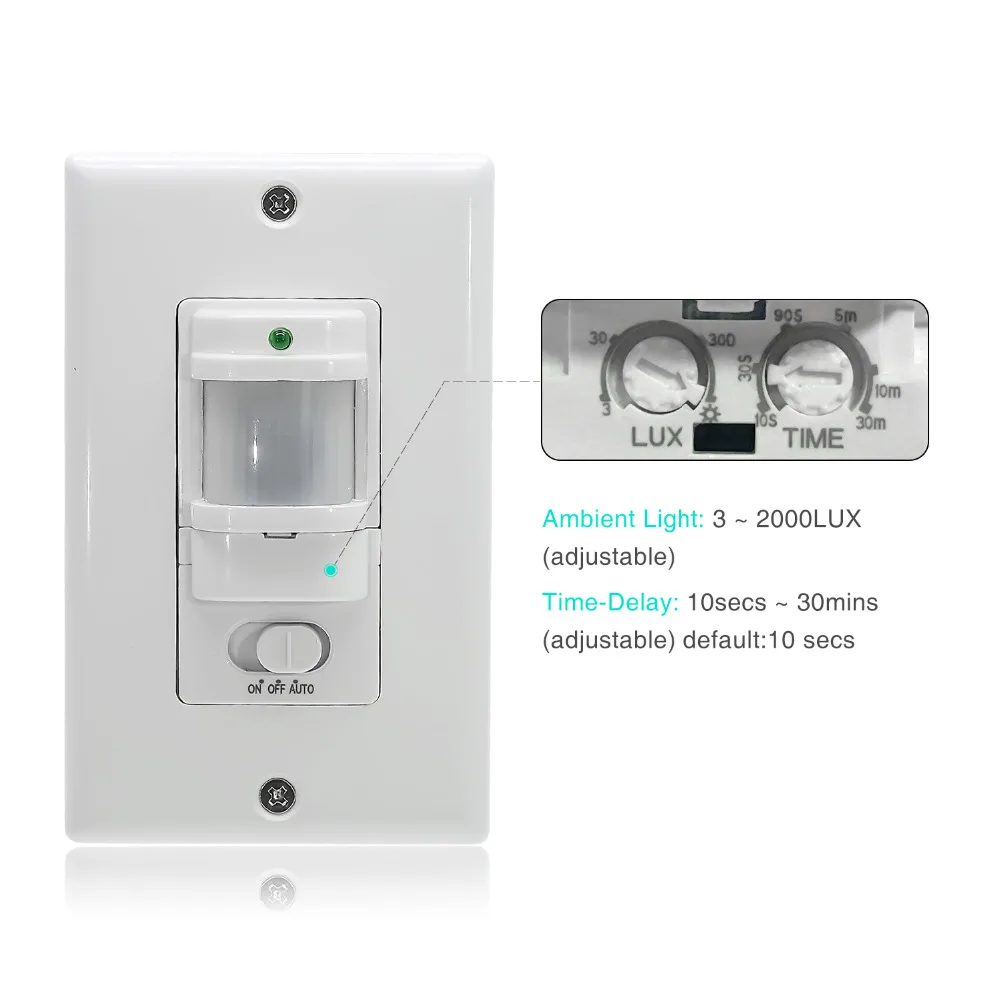

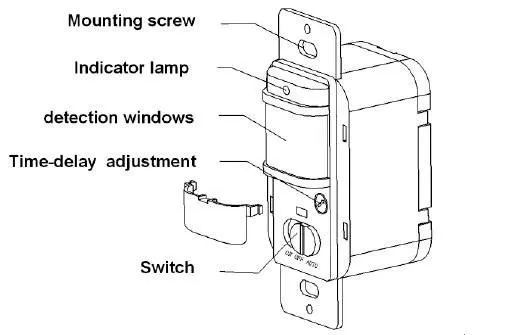

1. Он может работать только в окружающем светильник менее 20 люкс (темно). 2. Время-задержка добавляется постоянно: когда он получает второй индукционный сигнал после первой индукции, он снова вычислит время на остальной части основного времени задержки (установленное время).3. Регулировка времени: может быть установлена в соответствии с пожеланием потребителя. Минимальное время-5 сек ± 3 сек. Максимум 30 мин ± 2 мин. 4. Переключатель: переключатель «ON», «OFF», «AUTO».

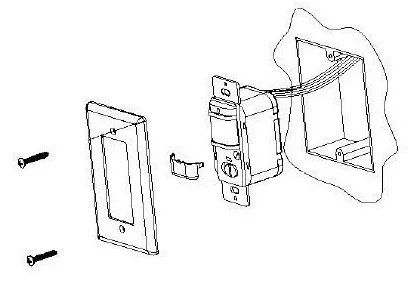

Установка:

1. Выключите питание.2. Ослабьте колонку подключения в нижней части датчика, подключите провод к соединительному отверстию, затяните винты; Выгрузите поверхность датчика, подключите датчик в соединительную коробку.3. Вставьте винты установки в отверстие датчика, направленное на отверстие 4. Соединительная коробка, затяните винты, закройте поверхность датчика.5. Включите питание, а затем протестируйте его.

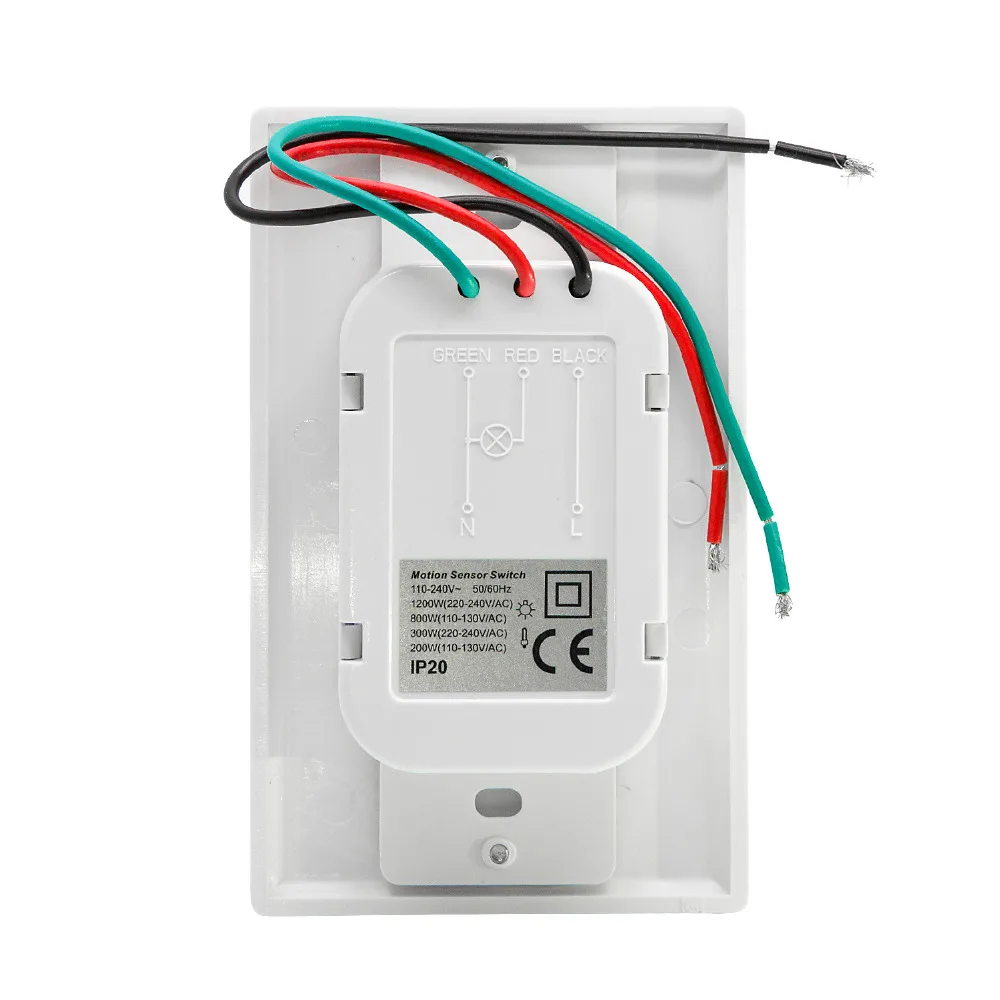

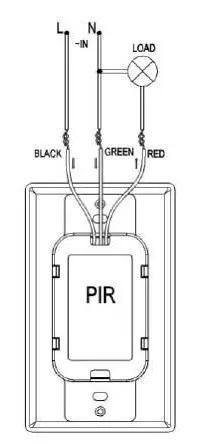

Соединяемая проволочная фигура (см. Правую фигуру):

Тест:

1. Установите переключатель функции «ON», поверните ручку времени против часовой стрелки на минимум после того, как снимите циферблат.2. Включите питание, лампа должна быть включена;3. Установите переключатель функции «OFF», лампа должна быть выключена немедленно, все функции должны быть в состоянии «stop».4. Установите функциональный переключатель на «Авто», после 30 сек позже он войдет в рабочее положение, лампа будет включена после получения индукторного сигнала. При отсутствии сигнала индуктора лампа должна быть выключена в течение 5 ~ 10 сек, лампа должна быть включена снова через 5 сек.

Примечания:

1. Электрик или опытный человек может установить его. 2. Объекты беспорядков не могут рассматриваться как основа установки.3. Перед окном обнаружения Нет препятствий или беспорядков. 4. Избегайте установки вблизи зон изменения температуры, например: состояние воздуха, центральное отопление и т. Д.5. Пожалуйста, не открывайте чехол для вашей безопасности, если вы обнаружите сцепку после установки.6. Если есть некоторые различия между инструкцией и функцией, которую имеет продукт, пожалуйста, отдайте приоритет продукту и извините, Не сообщайте вам дополнительно.

Светильник с инфракрасным датчиком

Некоторые проблемы и способы решения:

1. Нагрузка не работает:A. Проверка мощности и нагрузки.B. Если нагрузка хорошая.C. Если световой индикатор ускоряет движение после индукции. Пожалуйста, проверьте, находится ли переключатель в положении «Авто», если скорость quicken.D. Пожалуйста, проверьте, если работает светильник соответствует окружающей среды-светильник. 2. Чувствительность плохая:A. Пожалуйста, проверьте, есть ли в передней части окна обнаружения препятствия, которые влияют на получение сигналов. B. Пожалуйста, проверьте температуру окружающей среды. C. Пожалуйста, проверьте, находится ли источник сигнала в поле обнаружения.D. Пожалуйста, проверьте высоту установки.E. Если движущаяся ориентация правильная.

3. Датчик не может выключить нагрузку автоматически:A. Если есть постоянный датчик сигнала в поле обнаружения.B. Если задержка времени будет установлена до самой длинной.C. Если мощность соответствует инструкции.D. Если температура меняется рядом с датчиком. Такие как кондиционер, центральное отопление и т. Д.
