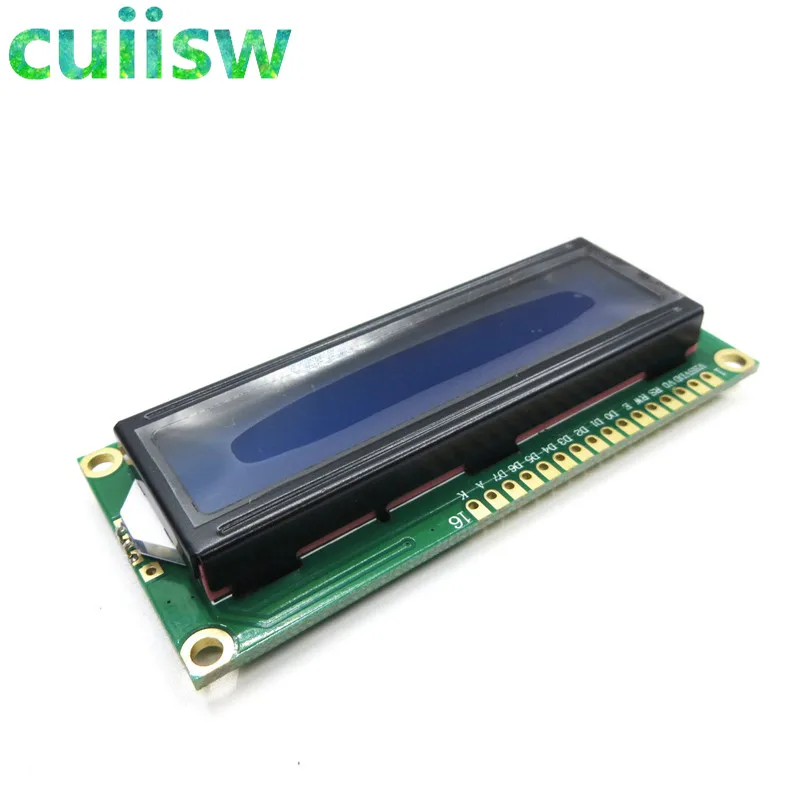

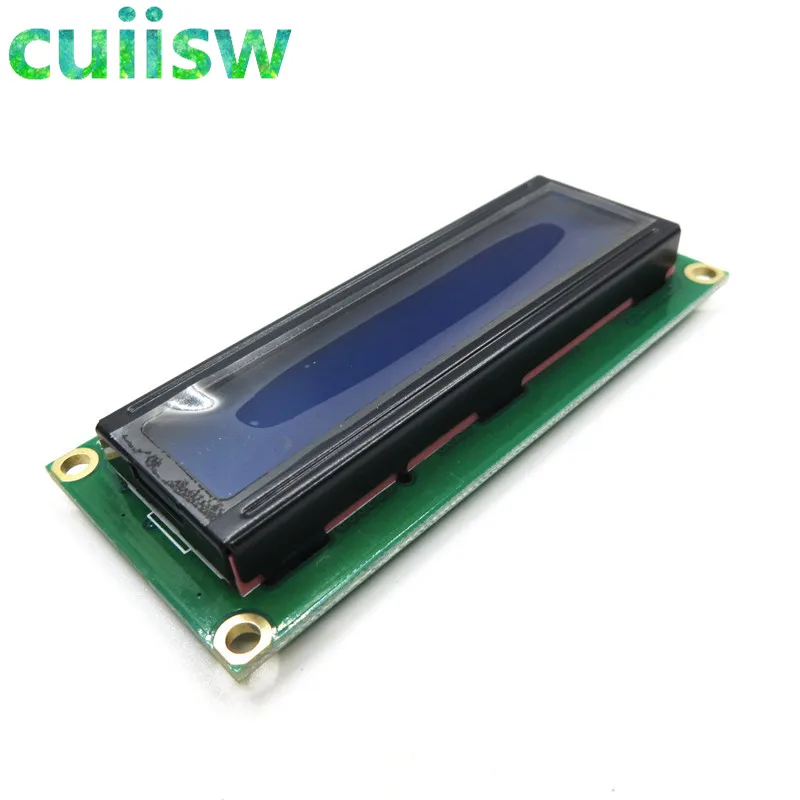

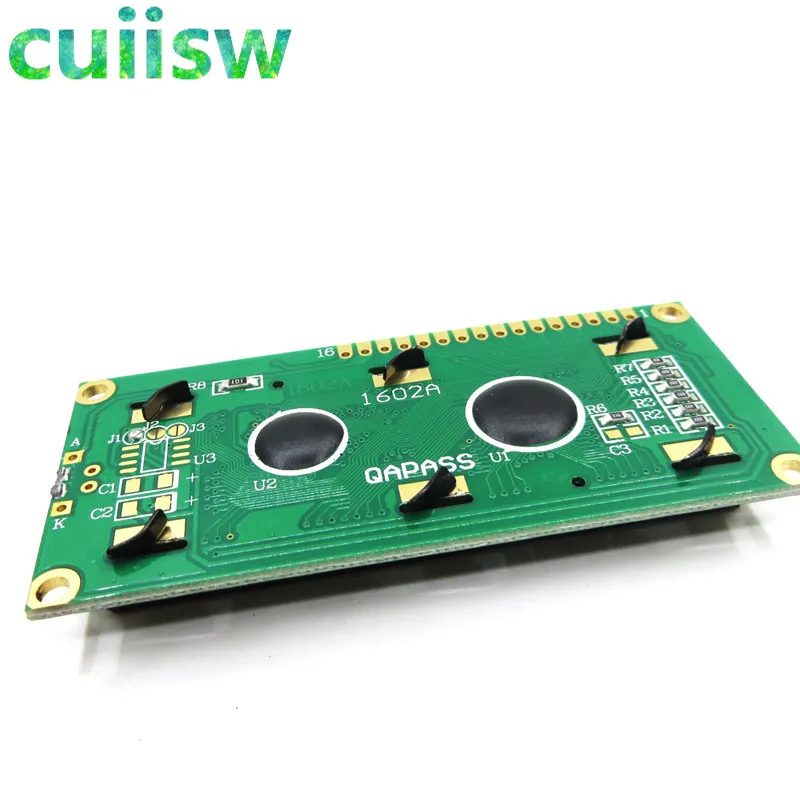

Модуль ЖК-дисплея 1602 1602, синий экран, 16x2 символов, модуль ЖК-дисплея, голубая подсветка, 1 шт.
147,94₽
В наличии!
cuiisw module Store - Надежность 97%
Более 13365 подписчиков, дата открытия магазина 28.03.2013
- Положительные оценки: 98% (13788)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 96%
Последнее обновление: 15.09.2024

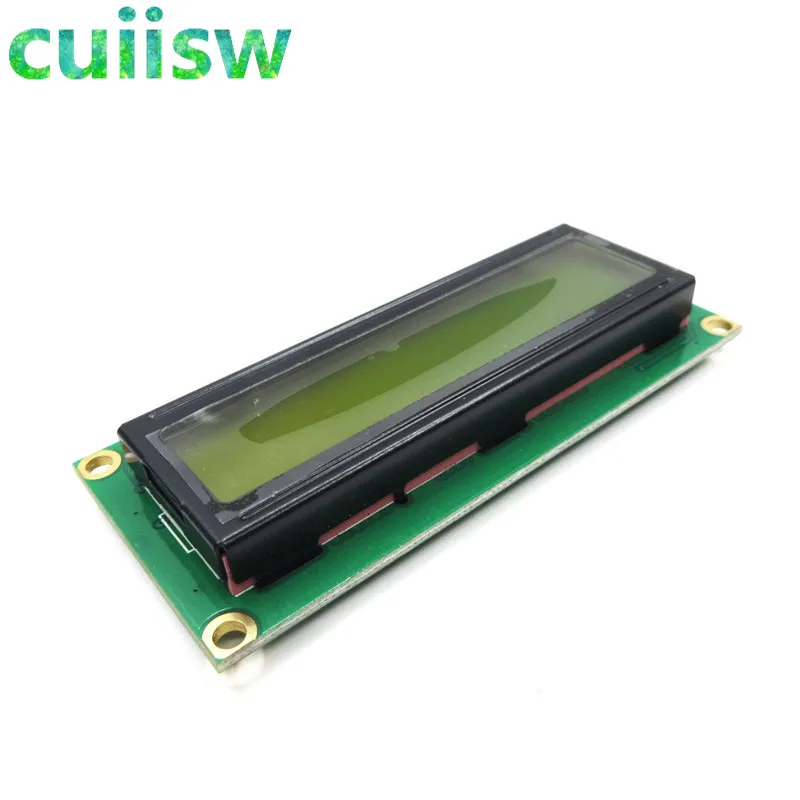

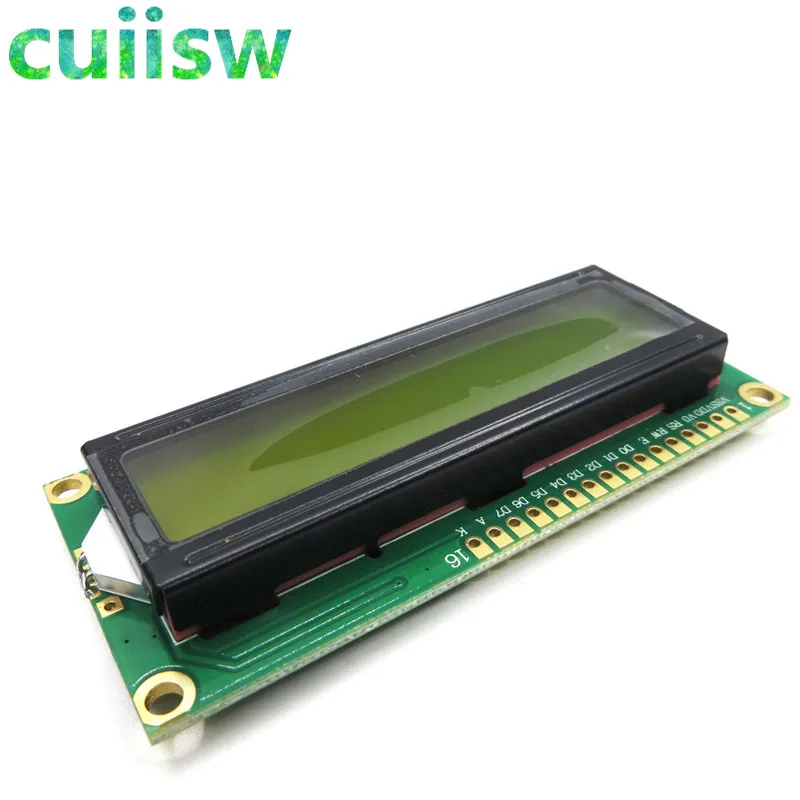

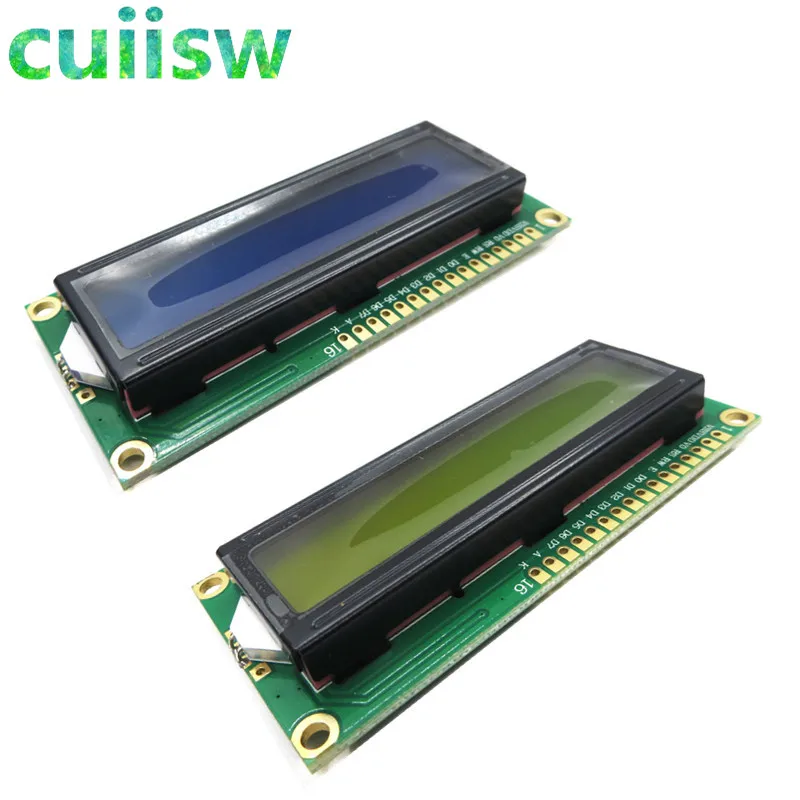

Модуль ЖК-дисплея 1602 1602 с синим и зеленым экраном 16x2, модуль ...
65 Отзывов
103 Заказов
127,46₽
Модуль ЖК-дисплея 1602 1602, 1 шт., синий, зеленый экран, 16x2 симв...
42 Отзывов
59 Заказов
59,19₽
1 шт., модуль ЖК-дисплея 1602 1602, синий экран, модуль ЖК-дисплея ...
24 Отзывов
29 Заказов
152,67₽
10 шт., модуль ЖК-дисплея 1602 1602, зеленый экран, 16x2 символа, м...
1 Отзывов
7 Заказов
1 854,33₽
10 шт., модуль ЖК-дисплея 1602 1602, синий экран, 16x2 символа, мод...
0 Отзывов
0 Заказов
1 506,71₽
Размер стекла
69,5*21,8*17,8
5V LCD 1602 синий ЖК-экран с подсветкой 1602A-5VСиний фон, белый текстСтандартные 16x2 модули символов ЖК-дисплея
Стандартные 16-контактные интерфейсы 1602 А, в том числе:
1-й фут: мощность VSS
2-я Ножка: блок питания VDD 5 В
3-я Ножка: V0 для жидкокристаллического дисплея контрастная Регулировка стороны, контраст, когда самый слабый источник питания, Заземление мощность наибольший контраст, контраст слишком высокий будет иметь "ghosting", может использоваться потенциометром 10K для регулировки контрастности
4-я нога: RS для регистрации опций, выберите регистр данных, высокий уровень низкого уровня выберите регистр инструкций.
5-я нога: r/w для сигнальных линий чтения/записи, высокое напряжение для операций чтения, для записи низкого уровня. Когда RS и RW работают для адреса низкого уровня могут быть написаны инструкции или, как RS для низкого уровня RW для высокого уровня можно считывать сигналы занятия, когда можно записывать данные высокого и низкого уровня RW.
6-я нога: e end-for-end, когда уровень e duanyou переходит на низкий уровень, ЖК-модуль выполняет команду.
Di7 ~ 14 футов: D0 ~ D7 для 8-битной двунаправленной линии передачи данных.
15-я Ножка: катод источника питания с подсветкой
16-я нога: Подсветка блока питания отрицательный полюс
Модуль LCD1602-1 шт.
