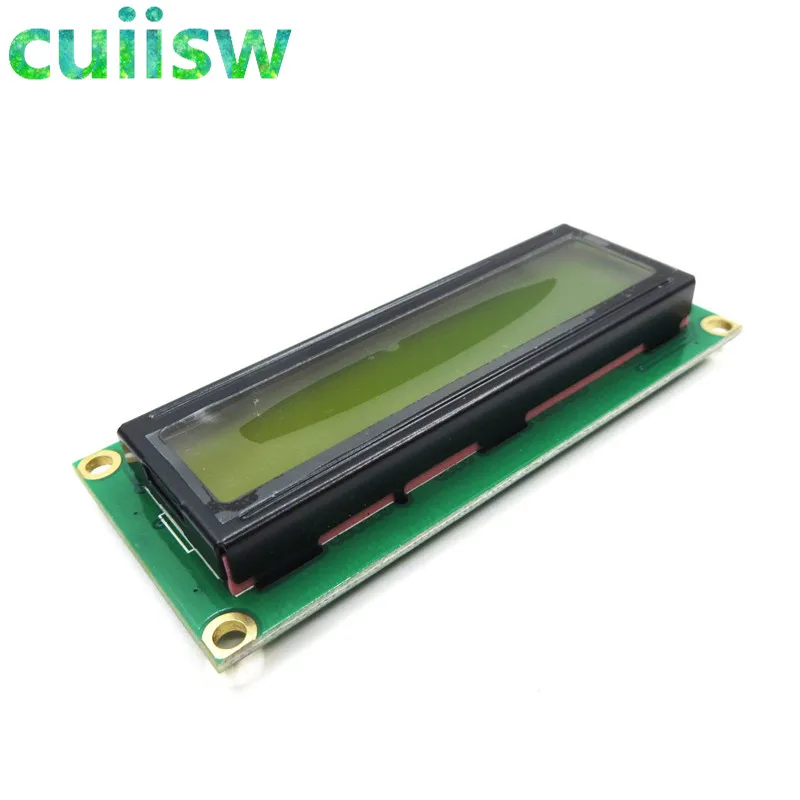

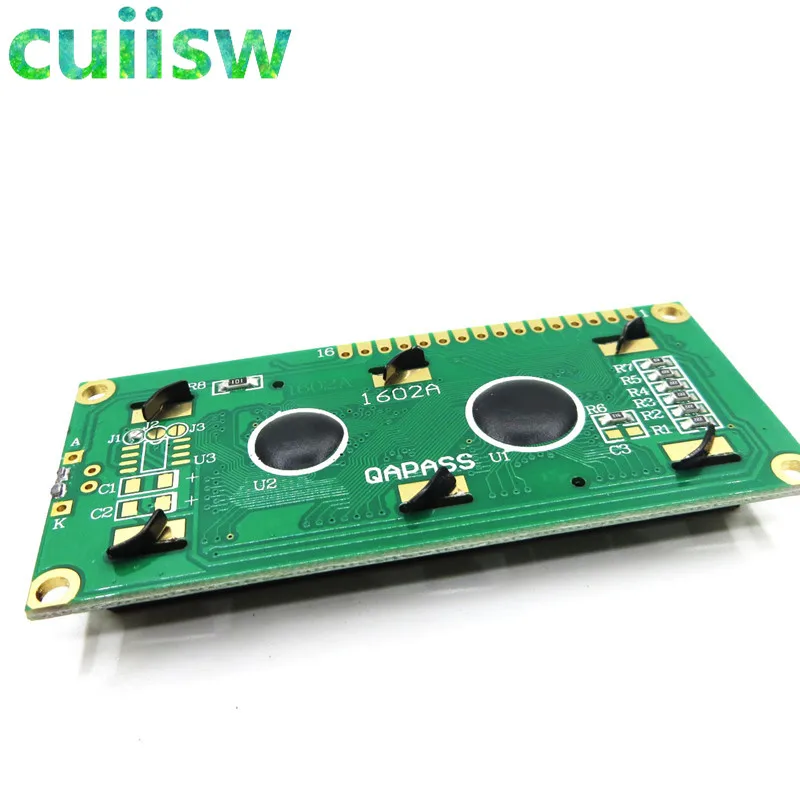

10 шт., модуль ЖК-дисплея 1602 1602, зеленый экран, 16x2 символа, модуль контроллера, синий черный свет

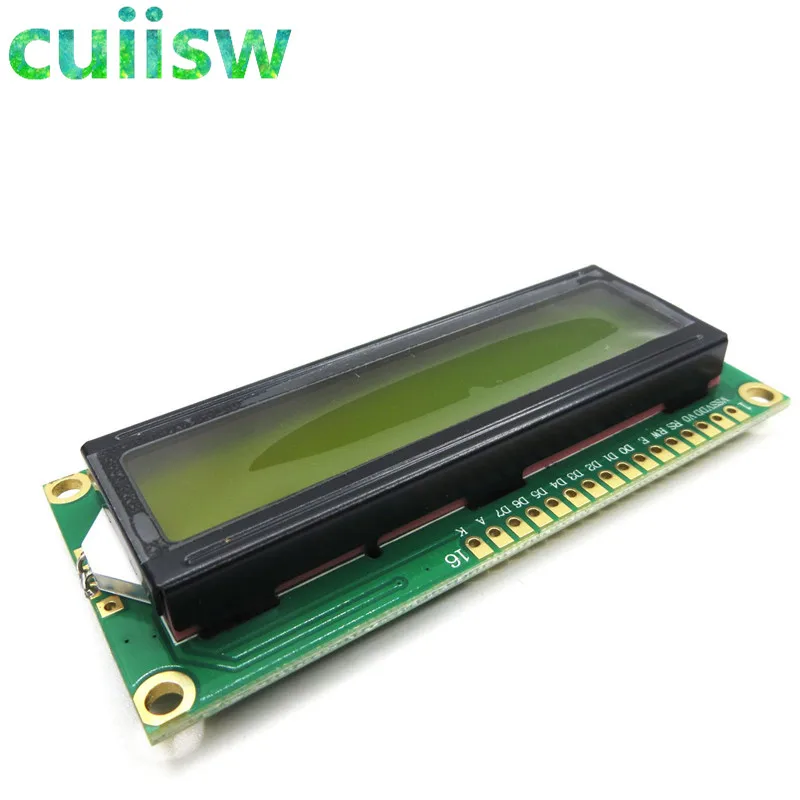

1602 стандартный 16-контактный диагностический интерфейс, в том числе:

1 фут: мощность VSS

2-я нога: VDD 5V источник питания

3-я нога: V0 для регулировки контрастности ЖК-дисплея, затем положительный контраст, когда сила самого слабого, сила заземления наибольший контраст, слишком высокий контраст будет иметь «ghosting», может использоваться потенциометром 10K для регулировки контрастности

4 ноги: RS для регистрации выбора, высокий уровень выбора данных, низкий уровень выбора регистров инструкций.

5-я ступня: r/w для чтения/записи сигнальных линий, высокий уровень для операций чтения, низкий уровень записи. Когда RS и RW для низкоуровневой инструкции или адреса могут быть записаны, так как RS для низкоуровневого RW для высокого уровня можно считывать сигналы с напряжением, когда RS RW высокий уровень и низкий уровень данных могут быть записаны.

6th leg: e end-for-end, когда e duanyou-level переходит на низкий уровень, модуль LCD выполняет команду.

Di7 ~ 14 футов: D0 ~ D7 для 8-разрядный двунаправленный линии передачи данных.

15 футов: источник питания с подсветкой катода

16 фут: источник питания с подсветкой отрицательного полюса

1602 ЖК-модуль внутренней памяти персонажа (CGROM) имеет память 160 различных графиков символов решетки, как показано в таблице 1, этот символ имеет: арабские цифры, И английские буквы размера написаны, и общий символ, и японская Кана, Каждый символ a имеет фиксированный код, такой как английские буквы «a», код 01000001B (41H), отображаемый модуль Shi поместите адрес 41H в отображаемую графику символов решетки, мы можем видеть буквы «A».
