Автоматический MPPT Солнечный контроллер с двойным таймером, 40 А, 1224 в, подходит для тонкой пленки

40A TracerСлежением за максимальной точкой мощности, блок управления установкой на солнечной батарее, TURE MPPT 40 ампер12V 24V АвтоРегуляторы заряда солнечной батареи

Особенности: ·Слежением за максимальной точкой мощности технологии ·Пиковая эффективность преобразования 97% ·Высокая эффективность отслеживания 99% ·Несколько секунд скорость отслеживания ·4-ступенчатая зарядка с ШИМ-выход ·Природа конвекционный Вентилятор охлаждения ·Полная выходная мощность при температуре окружающей среды до 45 °C ·Температура компенсация ·Герметичный, гелевый и затопленный вариант батареи ·Широко используется, автоматически распознает день/ночь ·Диверсифицированной контроль за грузом ·Интерфейс RJ45 и дополнительный счетчик ·2 года гарантии ·CE сертификат

Электронная защита: защита от ·PV массив защита от короткого замыкания ·Глубокого разряда ·При зарядке ·Нагрузки от перегрузки ·Нагрузки Защита от короткого замыкания ·Фотоэлектрическая защита от обратной полярности ·Батарея защита от обратной полярности

Введение:

Контроллер серии TINGEN Tracer использует технологию MPPT (максимальное отслеживание точки мощности). Усовершенствованный алгоритм отслеживания позволяет солнечному модулю работать при идеальном напряжении, которое солнечные модули могут производить максимальную доступную мощность. По сравнению с обычным контроллером PWM технология MPPT повышает эффективность зарядки до 30% и снижает мощность необходимого солнечного массива. Tracer имеет возможность понижения солнечной батареи с более высоким напряжением для подзарядки аккумулятора низкого напряжения. Макс. 100VDC вход. Таким образом, он позволяет на сетке солнечных модулей или тонких пленочных модулей заряжать автономную батарею. И размер кабеля может быть уменьшен из-за небольшого тока от солнечной батареи.

Модель

Tracer-4210RN

Номинальное напряжение системы

12/24V автоматическая работа

Номинальное потребление тока батареей

40A

Номинальный ток холостого хода

20A

Макс. Напряжение батареи

32V постоянного тока

Макс. PV открытое напряжение цепи

100VDC

Максимальная входная мощность PV

12V 500W,24V 1000W

Собственного потребления

<10mA(24V)

Цепи заряда Напряжение падение

≤ 0,26 V

Разрядки Напряжение падение

≤ 0,15 V

Связь

TTL232/8-контактный RJ45

Temp.com Компенсационная

-30мв/°C/12V(25°C)

Рабочая температура

-35°C ~+ 55°C

Диапазон температуры хранения

-35°C ~+ 80°C

Влажность

10%-90% NC

Корпус

IP30

Высота над уровнем моря

≤ 3000 м

Измерение

242 мм x 169 мм x 91 мм

С отверстием для крепления

180 мм x 160 мм

Размер монтажного отверстия

Φ5

POS терминал

25 мм2

Вес

3,05 кг

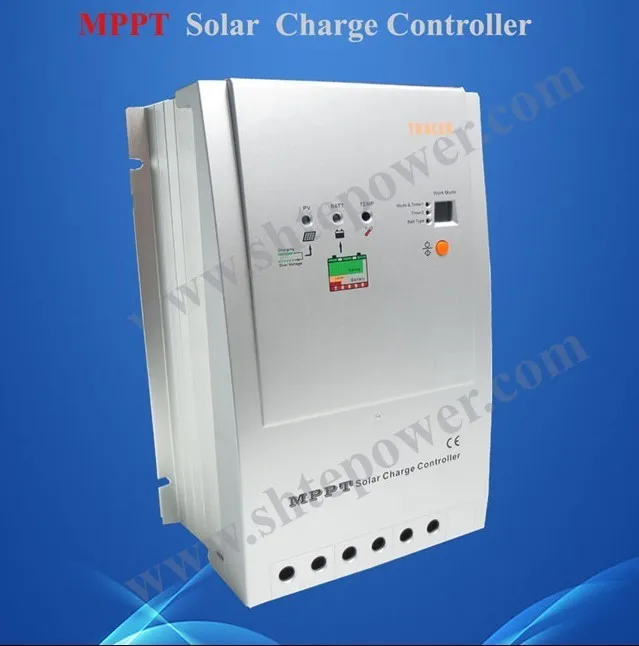

1-Температура Сенсор

Измерение температуры окружающей среды и компенсация температуры для зарядки и разрядки.

Светодиодный индикатор состояния зарядки 2

Светодиодный индикатор, показывающий состояние зарядки и перенапряжение батареи.

Светодиодный индикатор состояния 3 батареи

Светодиодный индикатор, показывающий состояние батареи или системные ошибки.

4-индикатор установки

Соответствующий индикатор будет включен при установке timer1, timer2 и типа батареи.

5-светодиодный цифровой Дисплей

Отображение режима работы и состояния нагрузки.

6-кнопка настройки (при ручном способе используемого режима для нагрузки вкл/выкл)

Установите режим работы нагрузки и выберите тип батареи.

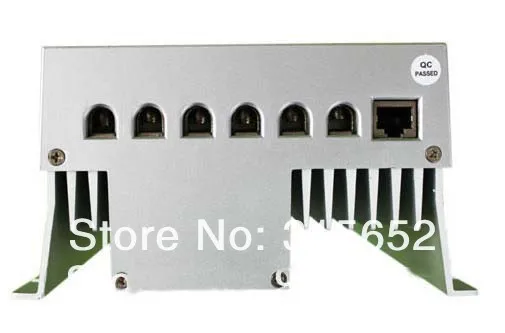

7-модуля солнечной батареи клеммы

Подключите солнечных модулей.

8-Батарея терминалы

Подключения батареи.

9: Доставка груза терминалы

Подключения нагрузки.

10 - RJ45 Интерфейс связи

Что отличается от PWM и MPPT солнечного контроллера?

·PWM блок управления установкой на солнечной батарее:

Несколько элементов управления зарядкой имеют режим PWM. PWM выступает за модуляцию ширины импульса. PWM часто используется как один из способов поплавковой зарядки. Вместо стабильного выхода от контроллера, он посылает серию коротких зарядных импульсов к батарее? Очень рапидон-выключатель. Контроллер постоянно проверяет состояние батареи, чтобы определить, как быстро отправлять импульсы, и как долго (в ширину) пульсы будут. В полностью заряженном аккумуляторе без нагрузки он может заряжаться каждые несколько секунд и отправлять короткий пульс на батарею. В разряженном аккумуляторе импульсы будут очень длинными и почти непрерывными, или контроллер может включаться в полный комплект? Режим. Контроллер проверяет состояние заряда батареи между импульсами и настраивается каждый раз.

·Слежением за максимальной точкой мощности, блок управления установкой на солнечной батарее:

Слежением за максимальной точкой мощности, блок управления установкой на солнечной батарее схема Максимальный датчик мощности (или MPPT)-это высокоэффективный преобразователь постоянного тока в постоянный ток, который функционирует как оптимальная Электрическая нагрузка для фотоэлектрической (PV) ячейки, чаще всего для солнечной панели или массива, И преобразует питание в уровень напряжения или тока, который больше подходит для любой нагрузки, которую система предназначена для вождения.

Самый основной Солнечный контроллер просто контролирует напряжение батареи и открывает цепь, останавливая зарядку, когда напряжение батареи поднимается до определенного уровня. Старшие контроллеры зарядки использовали механическое реле для открытия или закрытия цепи, остановки или запуска питания, идущего к аккумуляторам.

Более современные контроллеры заряда используют модуляцию ширины импульса (PWM), чтобы медленно снизить количество мощности, применяемой к аккумуляторам, так как батареи становятся все ближе и ближе к полной зарядке. Этот тип контроллера позволяет аккумуляторам более полно заряжаться при меньшем напряжении на батарее, продлевая срок службы батареи. Он также может держать батареи в полностью заряженном состоянии (calledfloat) бесконечно. ШИМ является более сложной, но не имеет никаких механических соединений, чтобы сломать.

Самый последний и лучший тип солнечного контроллера называется отслеживанием максимальной мощности или MPPT. Солнечные контроллеры MPPT в основном способны преобразовывать избыточное напряжение в амперацию. Это имеет преимущества в нескольких различных областях.

Большинство систем солнечной энергии используют батареи 12 Вольт, как вы находите в автомобилях. (Некоторые используют другие напряжения и те же преимущества, что и для этих систем). Солнечные панели могут доставить гораздо больше напряжения, чем требуется для зарядки батарей. По сущности, преобразование избыточного напряжения в ампер, напряжение заряда может быть сохранено на оптимальном уровне, в то время как время, необходимое для полной зарядки батарей, уменьшается. Это позволяет системе солнечной энергии работать оптимально в любое время.

Другой областью, которая усиливается контроллером заряда MPPT, является потеря мощности. Меньшее напряжение в проводах, идущих от солнечных панелей до контроллера заряда, приводит к более высокой потере энергии в проводах, чем более высокое напряжение. С контроллером заряда PWM, используемым с батареями 12 В, напряжение от солнечной панели до контроллера заряда, как правило, должно быть 18 в. Использование контроллера MPPT позволяет значительно увеличить напряжение в проводах от панелей до солнечного контроллера. Контроллер MPPT затем преобразует избыточное напряжение в дополнительные усилители. Благодаря более высокому напряжению в проводах от солнечных панелей до контроллера заряда, потеря энергии в проводах значительно снижается.

Контроллеры Заряда MPPT дороже, чем контроллеры заряда PWM, но преимущества стоят стоимости. Если вы можете себе это позволить, вы обязательно должны использовать MPPT Солнечный контроллер.

Конечная функция современных солнечных контроллеров предотвращает поток обратного тока. Ночью, когда солнечные панели генерируют электроэнергию, электричество может действительно течь назад от батарей через солнечные панели, сливая батареи. Вы? Вы трудились весь день, используя солнечную энергию для зарядки батарей, вы не хотите тратить всю эту энергию! Контроллер заряда может обнаруживать, когда энергия не поступает от солнечных панелей и открыть цепь, отключая солнечные панели от батарей

Почему мы рекомендуем купить MPPT Солнечный контроллер?

MPPT circuit solar контроллеры значительно более сложные, чем PWM. Напряжение солнечной панели меняется со временем дня и температурой. Оптимальное напряжение для зарядки аккумулятора изменяется в зависимости от состояния заряда аккумулятора. Контроллер Заряда MPPT соответствует этим напряжениям и может привести к более эффективной передаче энергии на 30%. Это означает, что хорошие контроллеры солнечного заряда MPPT могут уменьшить количество солнечных панелей, необходимых до 30%-огромное преимущество. Даже если приобретаются лишние панели, преимущества достигаются в системе сетевой связи, потому что больше электричества может быть продано обратно в сетку. В то время как только небольшая часть цены системы, MPPT Контроллер заряда солнечной панели может использовать остальную часть системы для лучшей производительности.
