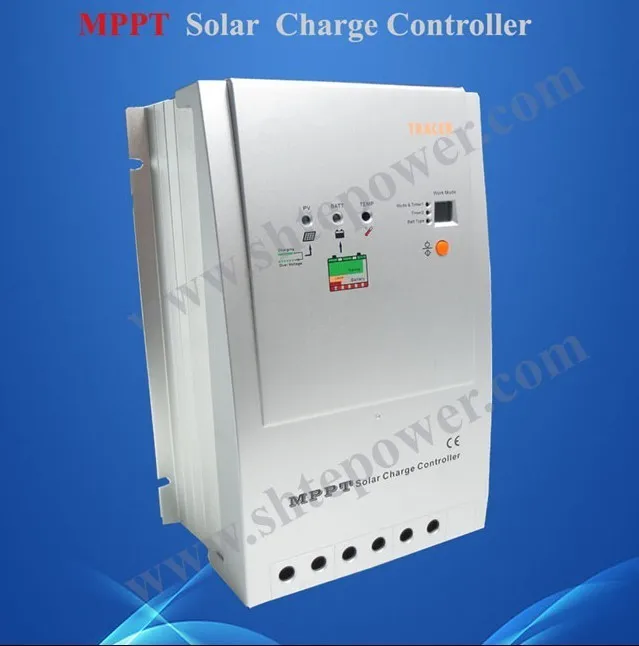

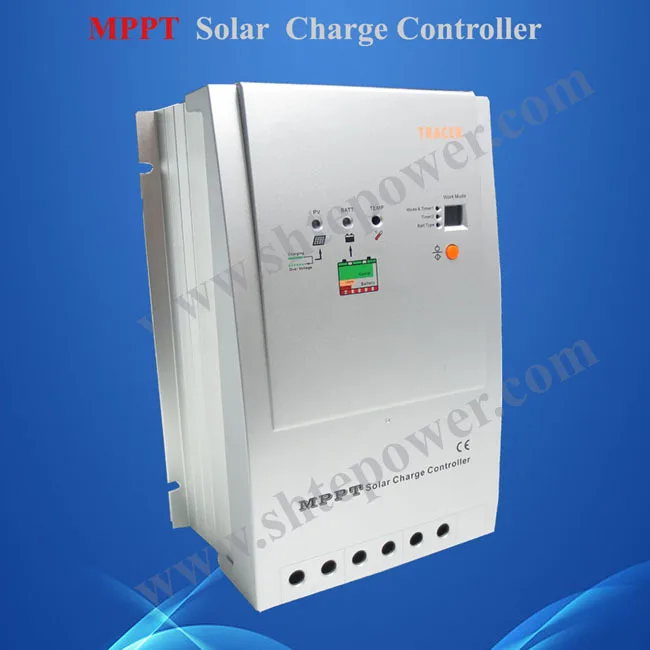

Контроллер солнечной батареи 40A, Tracer MPPT 40 А 12 В 24 в автоматический регулятор заряда солнечной батареи

40A TracerСлежением за максимальной точкой мощности, блок управления установкой на солнечной батарее, TURE MPPT 40 А12 В 24 в автоПанели солнечные Батарея регуляторы заряда

Особенности:

·Слежением за максимальной точкой мощности технологии ·Пиковая эффективность преобразования 97% ·Высокая эффективность отслеживания 99% ·Скорость отслеживания за несколько секунд ·4-ступенчатая зарядка с ШИМ-выход ·Природа конвекционный Вентилятор охлаждения ·Выход полной мощности при температуре окружающей среды до 45 °C ·Температура компенсация ·Герметичный, гелевый и затопленный аккумулятор ·Широко используется, автоматически распознать день/ночь ·Диверсифицированной контроль за грузом ·Интерфейс RJ45 и дополнительно измерительный прибор ·2 года гарантии ·CE сертификат

Электронная защита: защита от ·PV матрица короткого замыкания ·Глубокого разряда ·При зарядке ·Нагрузки от перегрузки ·Нагрузки Защита от короткого замыкания ·Фотоэлектрическая защита от обратной полярности ·Батарея защита от обратной полярности

Введение:

Контроллер серии TINGEN Tracer использует технологию MPPT (Отслеживание максимальной мощности точки). Улучшенный подход к отслеживанию делает модуль солнечной батареи идеальным напряжением, которое солнечные модули могут обеспечить максимально доступную мощность. По сравнению с традиционным ШИМ-контроллером, MPPT технология повышает эффективность зарядки до 30% и уменьшает потребность в энергии солнечной батареи. Трассировщик имеет возможность понижения солнечной батареи с более высоким напряжением для зарядки аккумулятора с более низким напряжением. Макс. вход в постоянного тока. Таким образом, он позволяет на решетке солнечных модулей или тонких пленочных модулей заряжать автономный аккумулятор. И размер кабеля может быть уменьшен из-за небольшого тока от солнечной батареи.

Модель

Tracer-4210RN

Номинальное напряжение системы

12/24V автоматическая работа

Номинальное потребление тока батареей

40A

Номинальный ток холостого хода

20A

Макс. Напряжение батареи

32V постоянного тока

Макс. PV открытое напряжение цепи

100VDC

Максимальная входная мощность PV

12V 500W,24V 1000W

Собственного потребления

<10mA(24V)

Перепад напряжения цепи зарядки

≤ 0,26 V

Разгрузка напряжения цепи

≤ 0,15 V

Связь

TTL232/8-контактный RJ45

Temp.com Компенсационная

-30мв/°C/12V(25°C)

Рабочая температура

-35°C ~+ 55°C

Диапазон температуры хранения

-35°C ~+ 80°C

Влажность

10%-90% NC

Корпус

IP30

Высота над уровнем моря

≤ 3000 м

Измерение

242 мм x 169 мм x 91 мм

С отверстием для крепления

180 мм x 160 мм

Размер монтажного отверстия

Φ5

POS терминал

25 мм2

Вес

3,05 кг

1-датчик температуры

Измерьте температуру окружающей среды и Произведите компенсацию температуры для зарядки и разрядки.

Светодиодный индикатор состояния зарядки, 2 шт.

Светодиодный индикатор, показывающий состояние зарядки и перенапряжения аккумулятора.

Светодиодный индикатор состояния 3 батареи

Светодиодный индикатор, показывающий состояние батареи или системные ошибки.

Индикатор с 4 настройками

Соответствующий индикатор будет включаться при наборе timer1, timer2 и типа батареи.

5-светодиодный цифровой Дисплей

Отображает режим работы и состояние загрузки.

6 кнопок настройки (в ручном режиме, используемом для вкл./выкл.)

Установите режим работы загрузки и выберите тип аккумулятора.

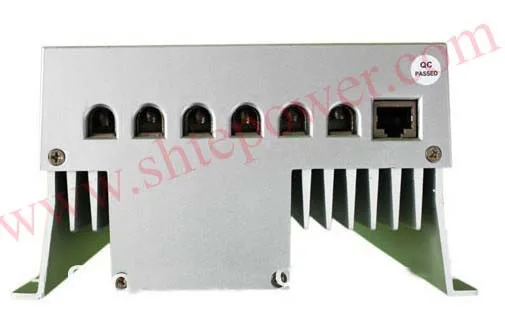

7-модуля солнечной батареи клеммы

Подключите солнечные модули.

Клеммы с 8 аккумуляторами

Подключения батареи.

9-клеммы нагрузки

Подключения нагрузки.

10 - RJ45 Интерфейс связи

  Что отличает контроллер солнечной батареи PWM и MPPT?

·ШИМ-контроллер солнечной батареи:

Довольно много элементов управления зарядкой имеют режим PWM. ШИМ-модуль поддерживает модуляцию ширины импульса. ШИМ часто используется в качестве одного из способа поплавковой зарядки. Вместо того, чтобы постоянной выходной от контроллера, она отправляет серии коротких зарядки импульсов к аккумулятору? Очень rapidon-off switch. Контроллер постоянно проверяет состояние аккумулятора, чтобы определить, насколько быстро отправляются импульсы, и сколько времени (широкие) импульсы. В полностью заряженном аккумуляторе, без нагрузки, это может использоваться каждые несколько секунд и посылать короткий пульс на батарею. В разряженном аккумуляторе импульсы могут быть очень длинными и почти непрерывными, или контроллер может включаться? Режим. Контроллер проверяет состояние заряда батареи между импульсами и регулирует себя каждый раз.

·MPPT Солнечный контроллер:

MPPT Солнечный контроллер, схема Максимальный трекер точки мощности (или MPPT)-это высокоэффективный преобразователь постоянного тока в постоянный ток, который работает как оптимальная Электрическая нагрузка для фотоэлектрической ячейки (PV), обычно для солнечной панели или массива, И преобразует питание в уровень напряжения или тока, который более подходит к любой нагрузке, предназначенной для привода системы.

Самый базовый Солнечный контроллер просто контролирует напряжение батареи и раскрывает цепь, остановляя зарядку, когда напряжение батареи поднимается до определенного уровня. Старшие контроллеры заряда использовали механическое реле для открытия или закрытия цепи, остановки или запуска питания, переходящего к аккумуляторам.

Более современные контроллеры заряда используют модуляцию ширины импульса (PWM), чтобы медленно уменьшить количество мощности, применяемой к аккумуляторам, так как батареи становятся все ближе и ближе к полной зарядке. Этот тип контроллера позволяет более полностью заряжать аккумуляторы, при этом они меньше нажимаются на батарею, что продлевает срок службы батареи. Он также может держать батареи в полностью заряженном состоянии (поплавок) бесконечно. ШИМ более сложная, но не имеет никаких механических соединений, чтобы сломать.

Самый новый и лучший тип солнечного контроллера называется максимальным отслеживанием точки питания или MPPT. Солнечные контроллеры MPPT в основном способны преобразовывать излишнее напряжение в amperage. Это имеет преимущества в двух различных областях.

Для большинства систем солнечной энергии используются батареи 12 В, например, в автомобилях. (Некоторые используют и другие напряжения, и те же преимущества, которые также имеют для этих систем.) Солнечные панели могут доставить намного больше напряжения, чем требуется для зарядки аккумуляторов. По эссенции, преобразуя излишнее напряжение в ампер, напряжение заряда может храниться на оптимальном уровне, в то время как время, необходимое для полной зарядки аккумуляторов, сокращается. Это позволяет системе солнечной энергии работать оптимально в любое время.

Другой областью, которая усилена контроллером MPPT, является потеря мощности. Более низкое напряжение в проводах, проходящих от солнечных панелей до контроллера заряда, приведет к более высокой потере энергии в проводах, чем более высокое напряжение. С контроллером заряда PWM, используемым с аккумуляторами 12 В, напряжение от солнечной панели до контроллера заряда, как правило, составляет 18 В. Использование MPPT-контроллера позволяет значительно увеличить напряжение в проводах от панелей до солнечного контроллера. Затем контроллер MPPT преобразует излишнее напряжение в дополнительные А. Поскольку провода от солнечных батарей до контроллера заряда работают выше, потери энергии в проводах значительно уменьшаются.

Контроллеры Заряда MPPT стоят дороже, чем контроллеры заряда PWM, но их преимущества стоят своих денег. Если вы можете себе это предложить, вы определенно должны использовать MPPT Солнечный контроллер.
