Комплект для разработки платы STM8, Open8S208Q80, STM8S208, STM8S, STM8 + полные расширения ввода-вывода

Обзор

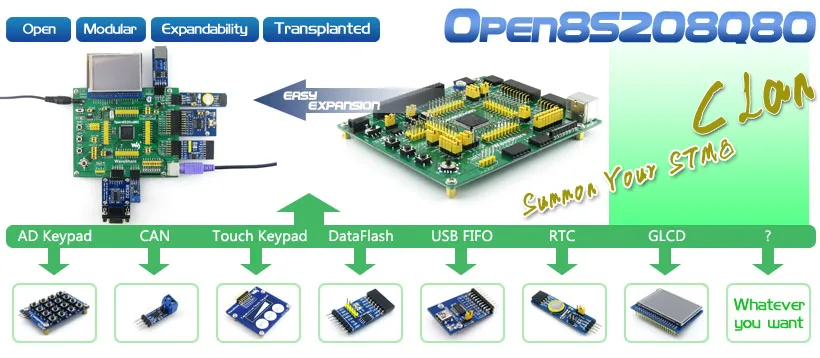

Open8S208Q80-это макетная плата STM8, которая оснащена устройством STM8S208MB в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными досками аксессуаров для конкретного применения. Модульная и открытая конструкция делает его идеальным для начала разработки приложений с микроконтроллером STM8.

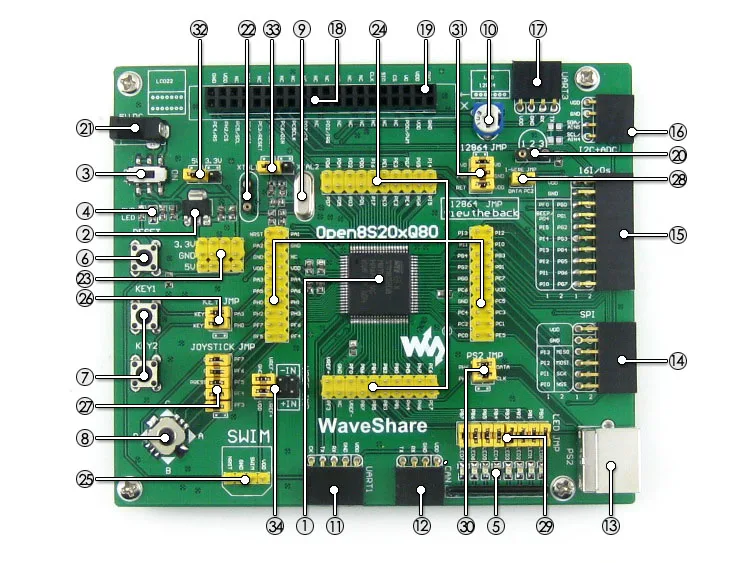

Что на борту STM8S208MB:Высокопроизводительный микроконтроллер STM8, который отличается: Ядро:8-битный Рабочая частота:24 МГц (20 MIPS) Макс Рабочее напряжение:2,7-5,5 В Посылка:LQFP80 I/Os:68 Воспоминания:128 КБ флэш-памяти, 6 КБ SRAM, 2 КБ EEPROM Интерфейсы связи:1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x PWM, 16 x ADC Отладка/программирование:Плавать AMS1117-3.3:Регулятор напряжения 3,3 В Выключатель питания Индикатор питания Светодиоды:Удобно для индикации состояния ввода-вывода и/или запуска программы Кнопка сброса Пользовательские ключи:Для тестирования ввода-вывода и/или управления программой Джойстик:Пять позиций Кварцевый генератор 8 м Регулируемый резистор:Для регулировки контрастности LCD12864 Интерфейс UART1:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д. Интерфейс CAN:Для подключения модулей CAN Интерфейс PS/2:Для подключения устройств PS/2, таких как клавиатура и/или мышь Интерфейс SPI:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), SD-карта, MP3 и т. д. 16 Интерфейс I/Os:Для подключения дополнительных плат с использованием управления ввода-вывода, например FT245 USB FIFO, 8 SEG светодиодный т. д. Интерфейс I2C:Для подключения периферийных устройств I2C, таких как расширитель ввода-вывода (PCF8574), EEPROM (AT24Cxx) и т. д. Интерфейс UART3:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д. Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймового многоцветного сенсорного ЖК-экрана с использованием управления SPI Графический точечный ЖК-интерфейс:Для подключения графических ЖК-дисплеев, таких как LCD12864 1-проводной интерфейс:Для подключения 1-проводных устройств (К-92 упаковке), таких как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. 5V DC jack Кристальная розетка на заказ Входная/Выходная мощность VCC:Обычно используется в качестве выходной мощности, а также общего заземления с другой пользовательской платой Контактный разъем MCU:Все контакты MCU доступны на разъемах расширения для дальнейшего расширения Интерфейс плавания:Для отладки/программирования Перемычка с клавишами пользователя Перемычка для джойстика 1-проводная перемычка Светодиодная перемычка Перемычка PS/2 Перемычка для выбора ЖК-интерфейса Короткая перемычка для матричного ЖК-дисплея Откройте перемычку для многоцветного ЖК-дисплея Перемычка VDD selection Перемычка с кристаллами Перемычка VREF selection

Для джемперов 26-30:

Короткая перемычка для подключения к I/Os, используемому в примере кода; Откройте перемычку, чтобы подключиться к другим пользовательским контактам через перемычки.

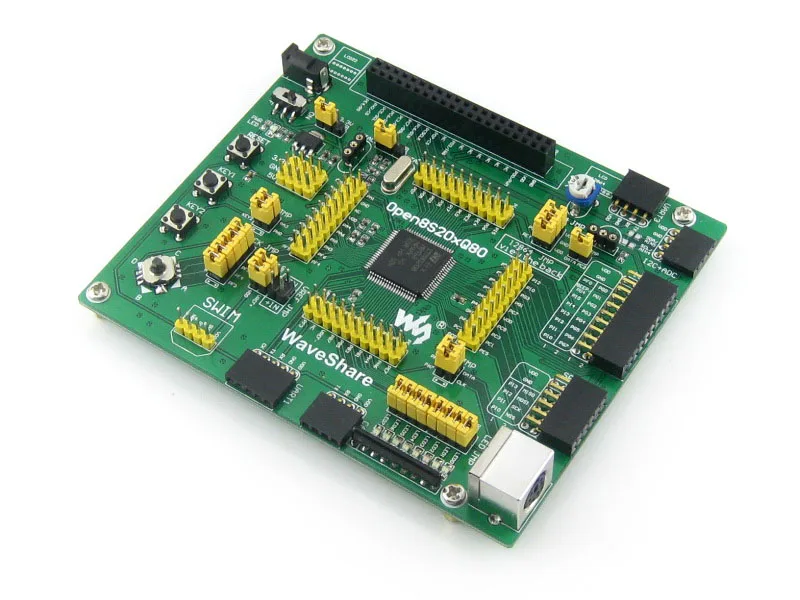

Фотографии

Примечание:Open8S208Q80 не интегрирует функцию отладки, требуется отладчик.Дополнительные платы на фото не входят в стандарпосылка ВКУ Open8S208Q80.

Интерфейс плавания

На рисунке ниже показан разъем контакта плавающего интерфейса

Ресурсы для развития

Компакт-диск с руководством пользователя включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (визуальное развитие ST, космическое) Демо-код (примеры в C, на основе визуального развития ST, Космический) Схема (PDF) Документы по разработке STM8 (наборы данных и т. Д.)

Вики:Www.waveshare.com/360/Open8S208Q80

Посылка содержит
