Плата STM8 STM8S208MB STM8S208 STM8S оценочная макетная плата + полные расширения вводавывода = стандарт Open8S208Q80



STM8 плата STM8S208MB STM8S208 STM8S оценочная плата + полное расширение ввода/вывода = стандарт Open8S208Q80



Обзор

Open8S208Q80-это макетная плата STM8 с устройством STM8S208MB в качестве микроконтроллера. Он поддерживает дальнейшее расширение с различными дополнительными аксессуарами для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с микроконтроллером STM8.

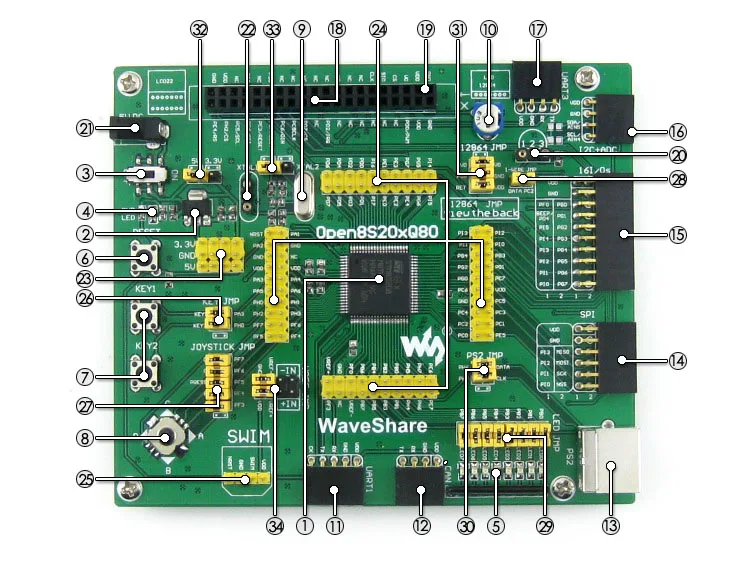

What's On Board

STM8S208MB:Высокая производительность STM8 MCU характеристики: Ядро:8-bit Рабочая частота:24 МГц (20 MIPS) Макс Операционной Напряжение:2,7-5,5 V Посылка:LQFP80 Ввода/вывода:68 Память:128 Кб Flash, 6 КБ SRAM, 2 КБ EEPROM Связь интерфейсы:1 x SPI, 1 x I2C, 2 x UART, 1 x CAN, 12 x ШИМ, 16 x ADC Отладки/программирования:Плавать AMS1117-3.3:3,3 V регулятор напряжения Мощность переключатель Мощность индикатор Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Кнопка сброса Ключи пользователя:Для тестирования ввода/вывода и/или управления программой Джойстик:Пять положений 8 м кварцевый генератор Регулируемый резисторДля LCD12864 регулировка контраста UART1 интерфейс:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д. Может интерфейс:Для подключения CAN модули PS/2 интерфейс:Для подключения устройств PS/2, таких как клавиатура и/или мышь SPI интерфейс:Для подключения периферийных устройств SPI, таких как DataFlash (AT45DBxx), sd-карта, MP3 и т. д. 16 I/Os интерфейс:Для подключения аксессуаров плат, которые используют управление I/O, таких как FT245 USB FIFO, 8 SEG светодиодный и т. Д. I2C интерфейс:Для подключения периферийных устройств I2C, таких как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. UART3 интерфейс:Для подключения периферийных устройств UART, таких как RS232, RS485, USB к UART и т. д. Графический многоцветный ЖК-интерфейс:Для подключения 2,2 дюймов Многоцветный сенсорный экран ЖК-дисплей, который с помощью SPI control Графический матричный ЖК-интерфейс:Для подключения графических LCDs, таких как LCD12864 1-проводной интерфейс:Для подключения 1-проводной устройств (TO-92 посылка), таких, как, например, датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. д. 5V DC jack Изготовленные на заказ с украшением в виде кристаллов разъем VCC Мощность вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:Все контакты MCU доступны на Расширительных соединителях для дальнейшего расширения Плавать интерфейс:Для отладки/программирования Ключи пользователя джемпер Джойстик джемпер 1-проводной джемпер Светодиоды джемпер PS/2 джемпер ЖК-дисплей интерфейс Перемычка выбора Короткий Джемпер для матричного ЖК-дисплея Откройте перемычку для многоцветного ЖК-дисплея VDD Перемычка выбора С украшением в виде кристаллов Перемычка выбора VREF Перемычка выбора

Для Джемперы 26-30:

Короткая перемычка для подключения к I/Os, используемая в коде примера; Откройте перемычку для подключения к другим пользовательским контактам через перемычки.

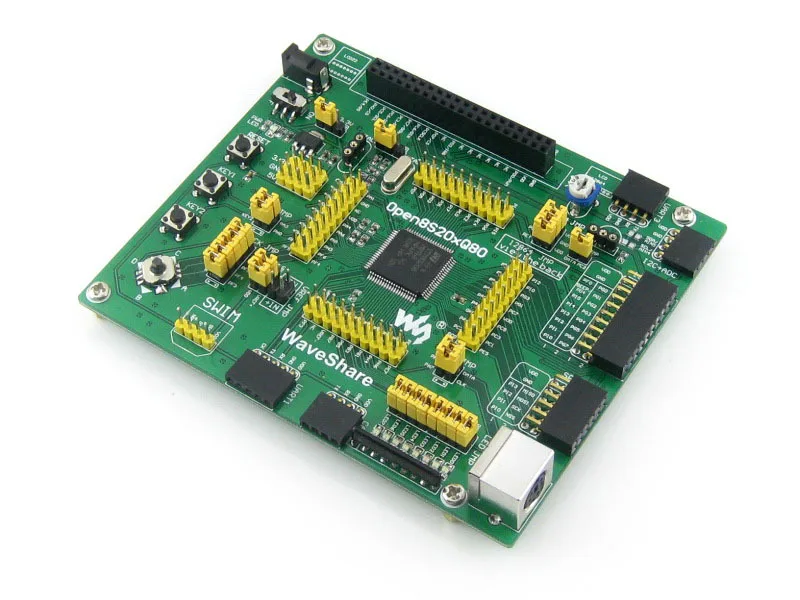

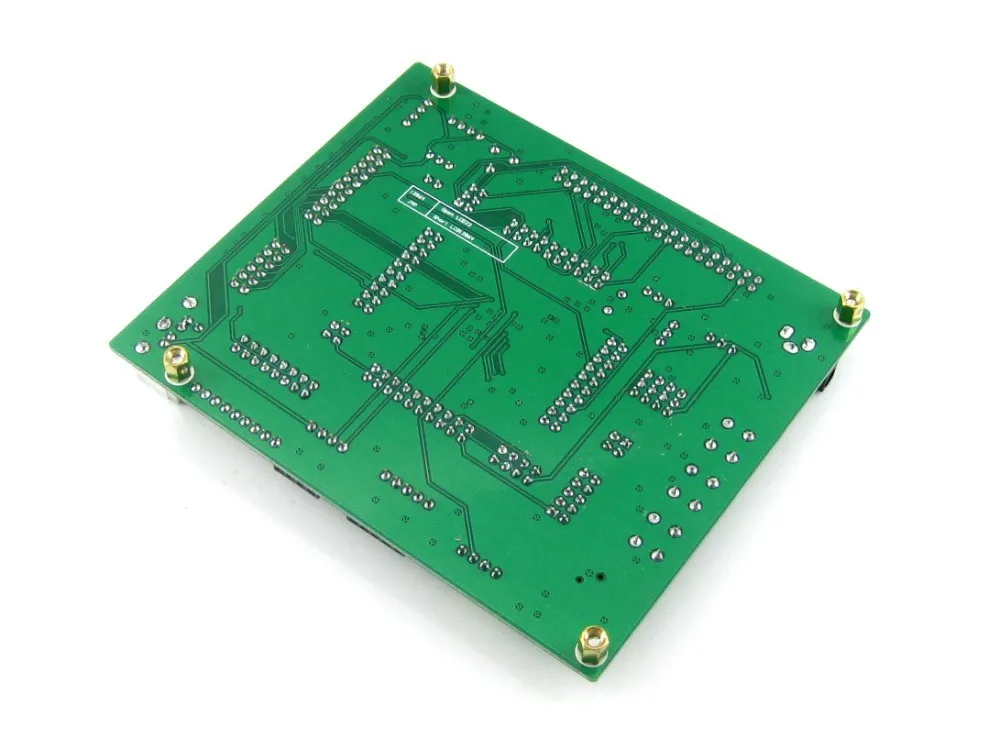

Фото

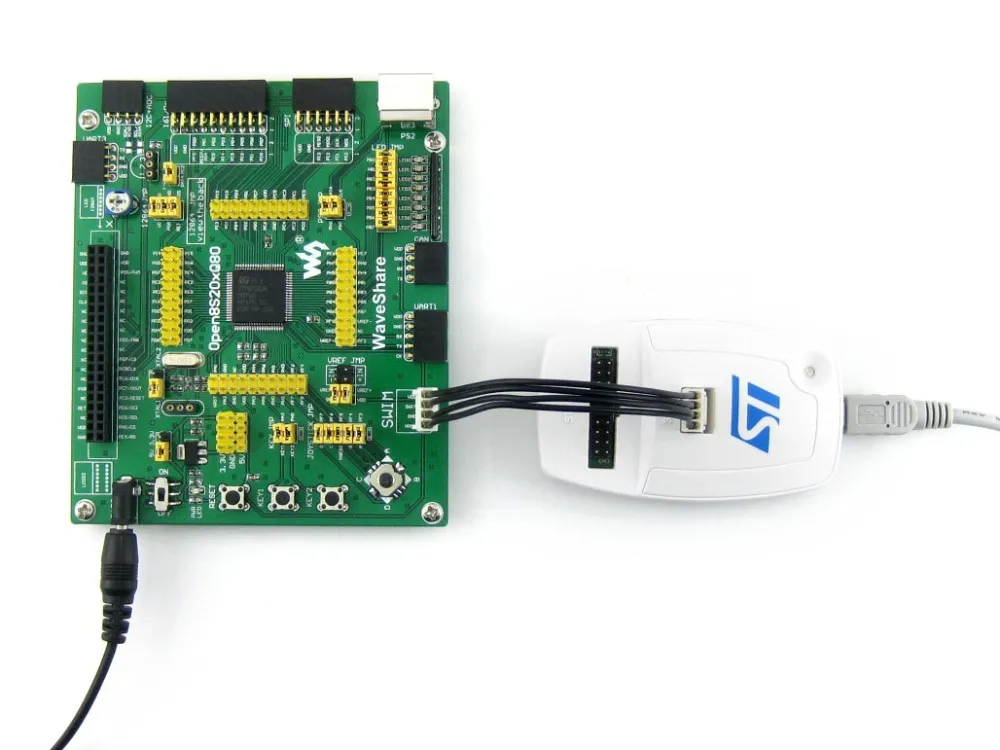

Примечание:Open8S208Q80 не интегрирует какую-либо функцию отладки, требуется отладчик.Дополнительные платы на фото не включены в стандартную посылка Open8S208Q80.

Плавать Интерфейс

На рисунке ниже показан заголовок интерфейса плавания

Развития ресурсы

Руководство пользователя CD включает следующие ресурсы разработки:

Сопутствующее программное обеспечение (ST визуальное развитие, космическое) Демонстрационный код (примеры в C, основанные на ST визуальном развитии, космическом) Схема (PDF) STM8 разработка документов (спецификации и т. Д.)

Вики:Www.wav eshare.com/wiki/Open8S208Q80

Посылка содержит
