Core103V STM32F1 основная плата STM32F103VET6 STM32F103 макетная плата ARM Cortex-M3 с интерфейсом отладки JTAGSWD полная IOs

Обзор

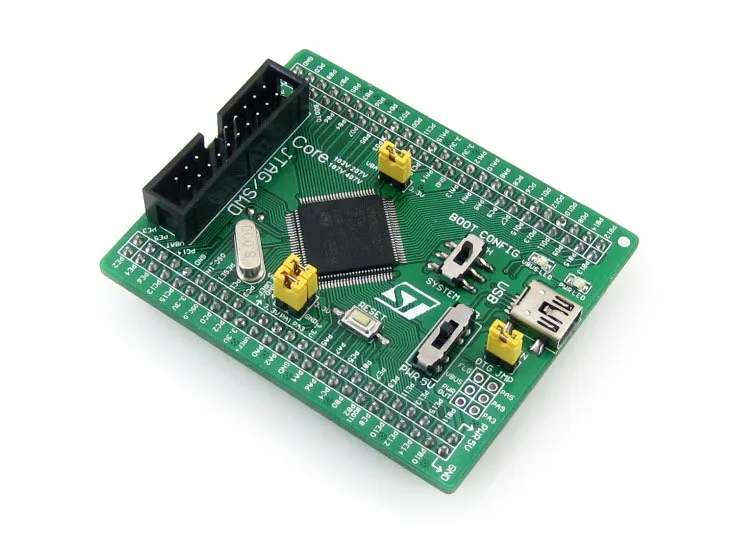

Core103V-это небольшая макетная плата STM32, которая оснащенаSTM32F103VET6Устройство в качестве микроконтроллера, поддерживает дальнейшее расширение. Идеально подходит для начала разработки приложений с семейством STM32F.

В качестве минимальной готовой к работе системы Core103V интегрирует интерфейс связи USB, интерфейс программирования/отладки JTAG/SWD, схему синхронизации, выбор режима загрузки и т. д.

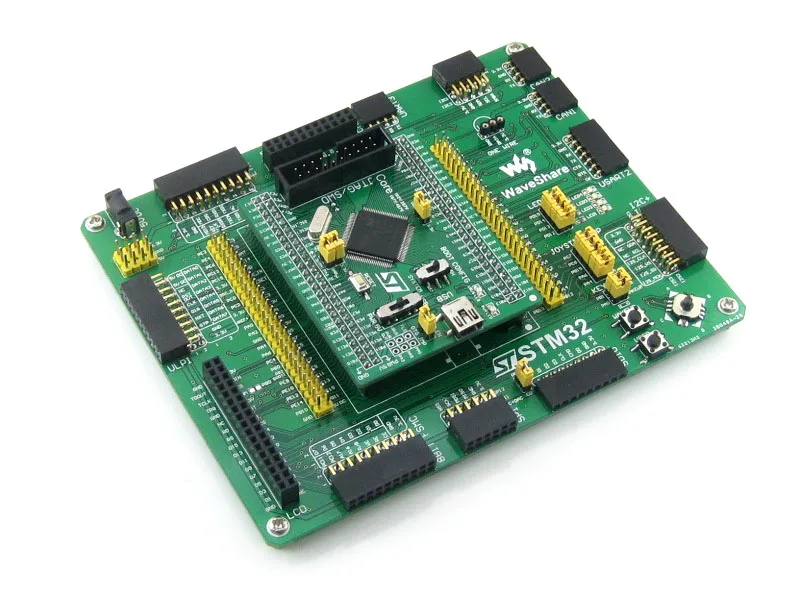

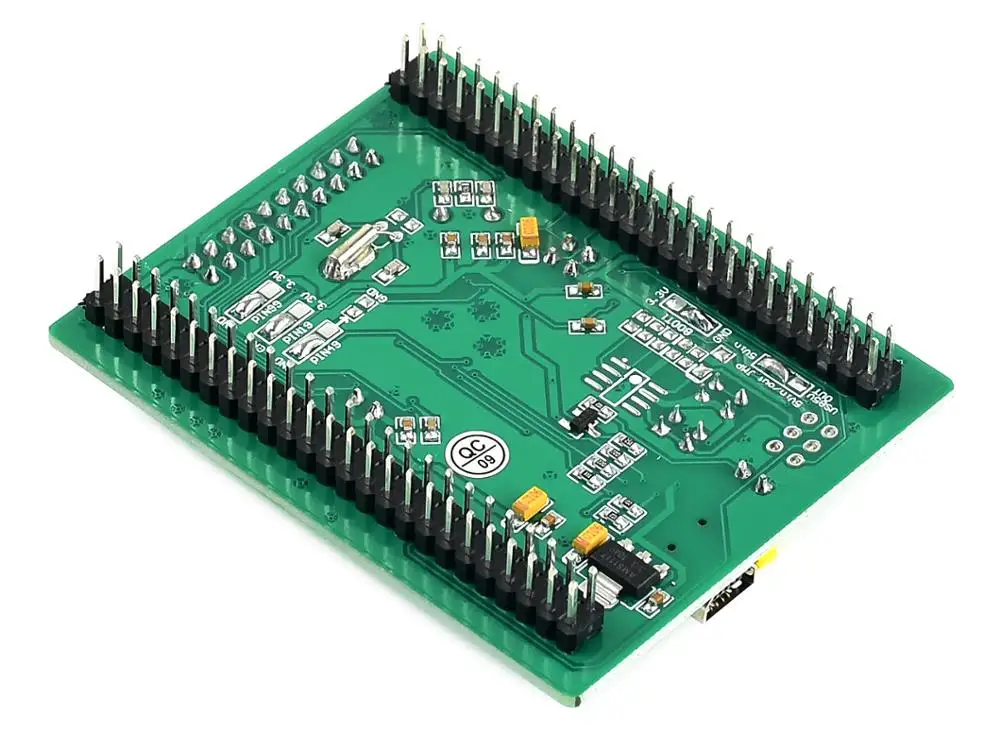

Кроме того, контактные разъемы на задней стороне позволяют Core103V быть подключенным к вашей плате приложения и действовать в качестве основной схемы MCU в вашей системе. ВсеПорты ввода-выводаДоступны на штырьковых заголовках, а шаг заголовка разработан как2,54 мм.

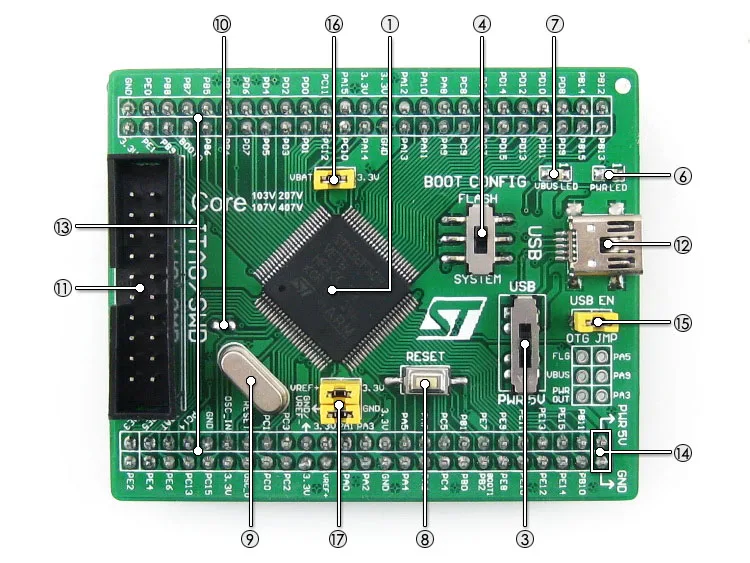

Что на борту STM32F103VET6:Высокопроизводительный микроконтроллер STM32, который отличается: Ядро:Cortex-M3 32-битный RISC Рабочая частота:72 МГц, 1,25 Дмитрий/МГц Рабочее напряжение:2-3,6 В Посылка:LQFP100 I/Os:80 Воспоминания:512 КБ флэш-памяти, 64 КБ ОЗУ Интерфейсы связи MCU: 3 x SPI, 5 x USART, 2 x I2S, 2 x I2C, 1 x FSMC, 1 x LCD, 1 x SDIO, 1 x USB, 1 x CAN Преобразователи AD & DA:3 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит) Отладка/программирование:Поддержка JTAG/SWD (последовательный Провод Отладки) интерфейсы, поддерживает IAP AMS1117-3.3 (снизу):Регулятор напряжения 3,3 В Переключатель питания,Питание от 5VIN или USB-соединения Выбор режима загрузки,Для настройки штифта BOOT0 Выбор режима загрузки (на нижней стороне),Для настройки штифта BOOT1 Индикатор питания VBUS светодиодный Кнопка сброса Кварцевый генератор 8 м Кристалл 32,768 K (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для установления связи USB между ПК и макетной платой STM32 Расширитель IO (включая VCC/GND),Все контакты ввода-вывода доступны на Расширительных разъемах для дальнейшего расширения 5VIN pinheader,Вход источника питания 5 В USB-перемычка Короткая перемычка для включения функции USB Откройте перемычку, чтобы отключить, а также не забирайте порт ввода-вывода Перемычка VBAT selection Короткая перемычка для использования системного источника питания Откройте перемычку, чтобы подключить VBAT к внешнему источнику питания, например к батарее Перемычка VREF selection Короткая перемычка для подключения VREF +/VREF-к VCC/GND Откройте перемычку, чтобы подключить VREF +/VREF-к другому пользовательскому контакту через перемычку Фотографии

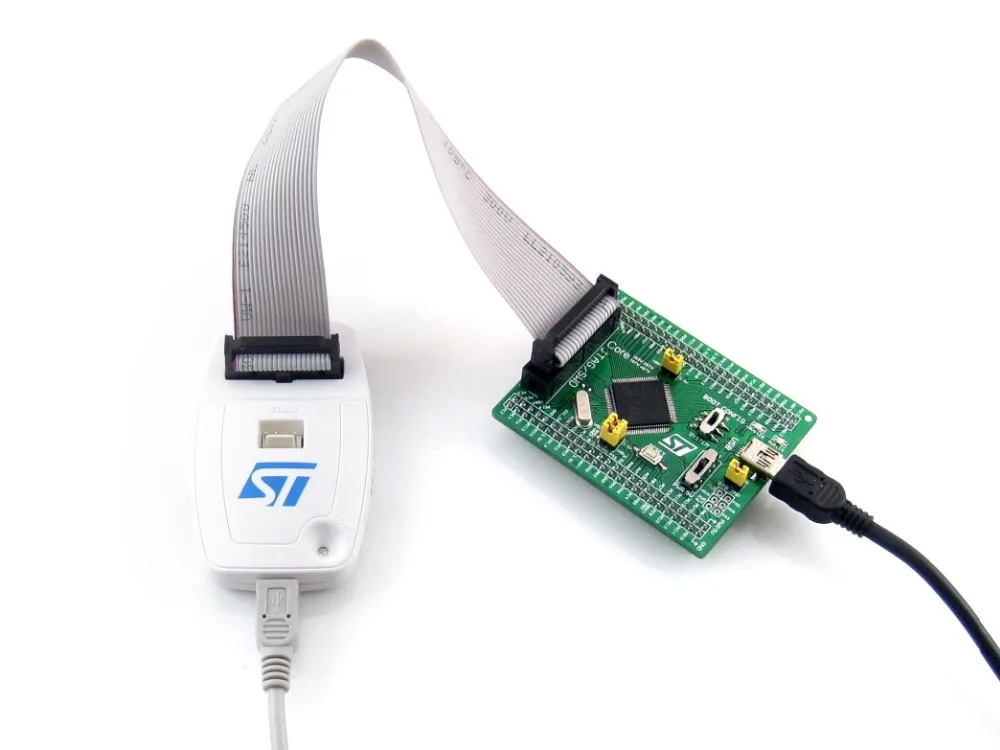

Примечание: Core103V обеспечивает интерфейс отладки JTAG/SWD, но не интегрирует никакую функцию отладки, требуется отладчик. Материнская плата и программатор/отладчик на фотографиях не включены в стоимость.

Интерфейсы JTAG/SWD

Рисунок 1, рисунок 2 показывает контакты заголовка JTAG, интерфейса SWD соответственно

Ресурсы для развития Сопутствующее программное обеспечение (KEIL и т. Д.) Примеры в C Схема (PDF) Документации по развитию

Вики:Www.waveshare.com/здравствуйте/Core103V

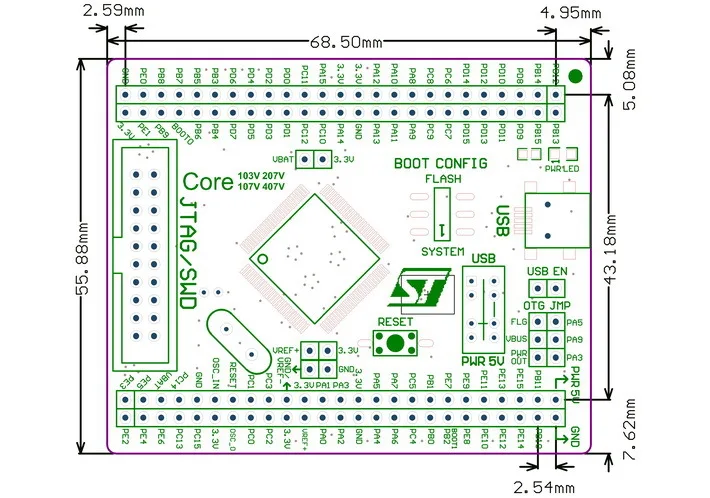

Размеры Посылка содержит
