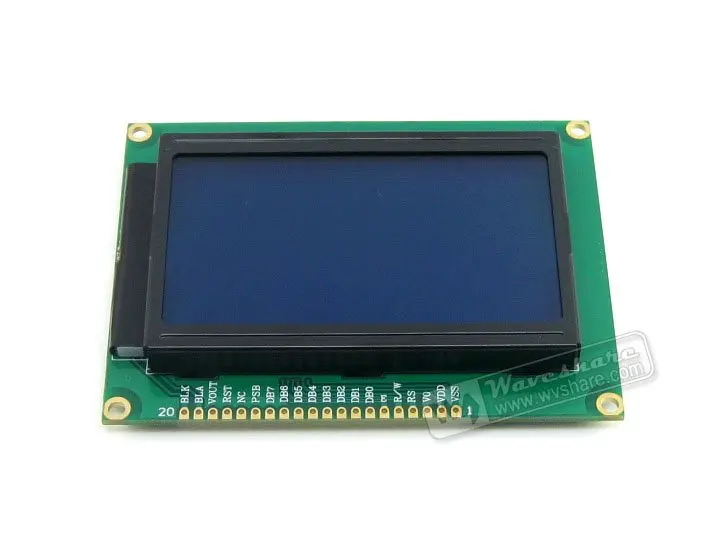

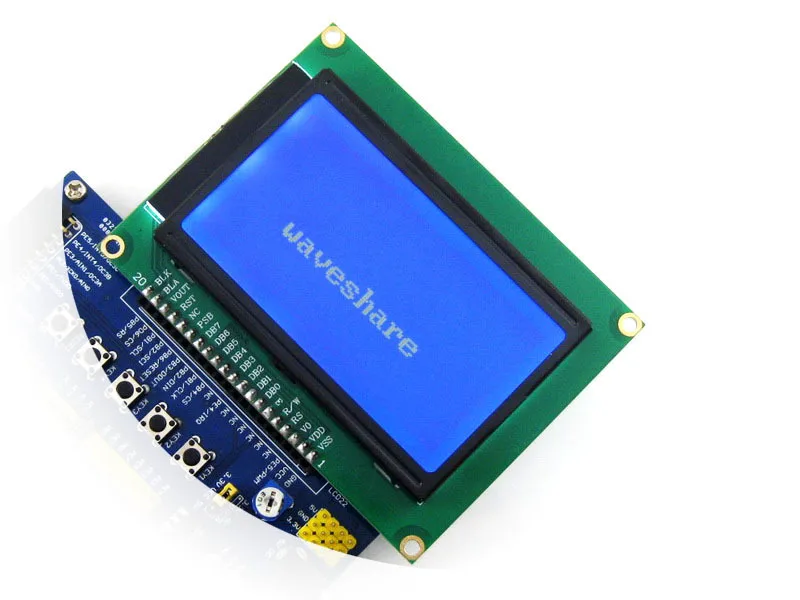

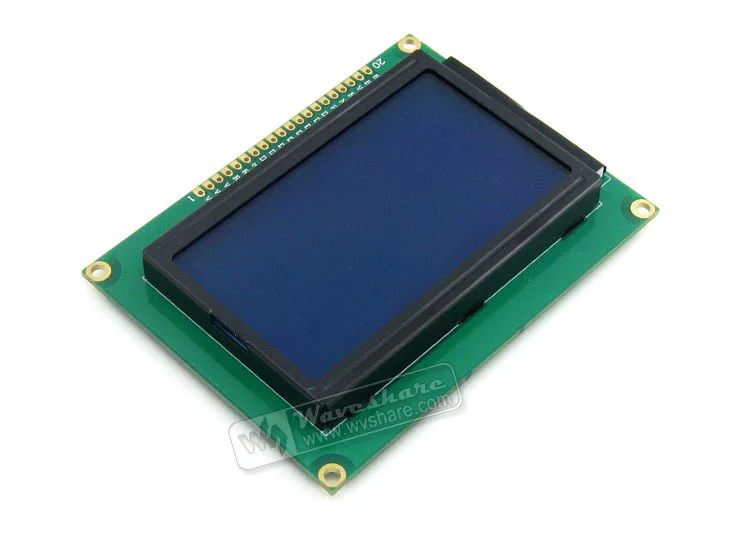

Графический ЖК-модуль Waveshare, 128*64 точки, белый символ, Синяя подсветка, 3,3 В для логической схемы

Описание

128*64 точки, графический ЖК-модуль, белый символ, Синяя подсветка, 3,3 В для логической схемы

Конструкция Дисплея

128*64 точки

Режим отображения

TN/STN

Тип дисплея

Положительный трансфлективный

Подсветка

Светодиодный

Направление просмотра

6 часов

Рабочая температура

Крытый

Приводное напряжение

Одна мощность

Метод вождения

1/33 долг, 1/6 смещение

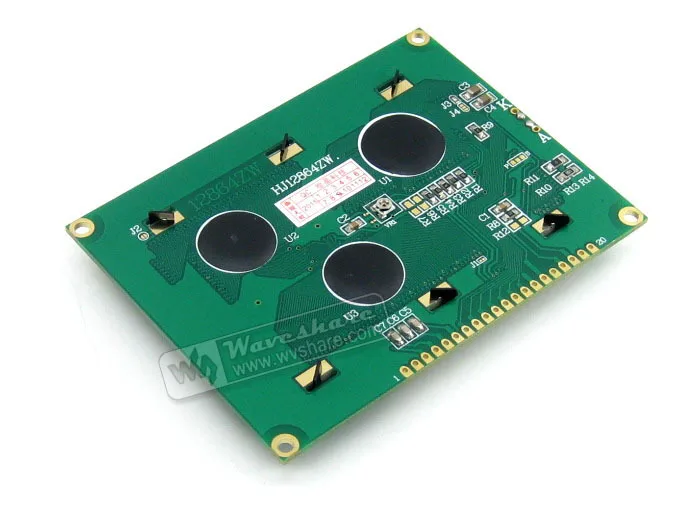

Тип

COB (чип на плате)

Количество линий передачи данных

8-битная параллельная

Разъем

Булавка/зебра

Драйвер IC

ST7920 / ST7921

Интерфейс

Параллельный/SPI

Подсветка

Синий

Цвет персонажа

Белый

Набор персонажей

Асци

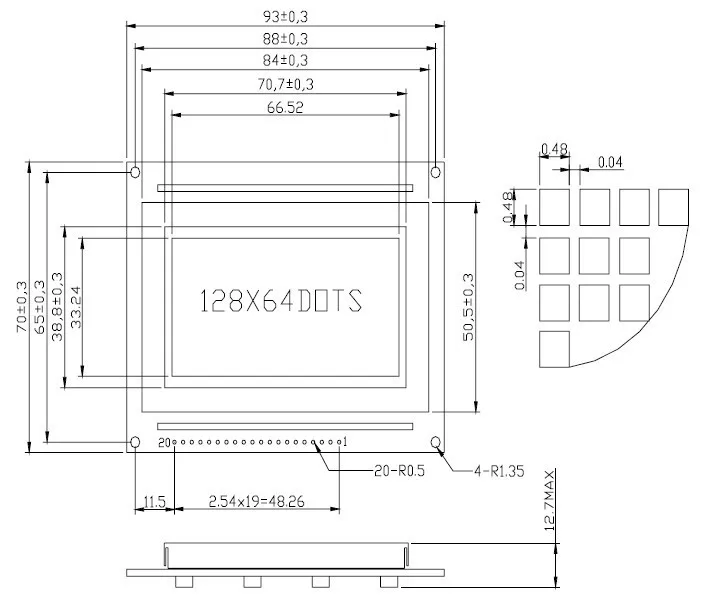

Размер

93*70*13,5

Номер контакта

Символ

Описание

Функция

1

VSS

Земля

0 В (GND)

2

VDD

Блок питания для логической схемы

+ 3,3 В

3

V0

Регулировка контрастности ЖК

4

RS или CS

Параллельный режим:Инструкция/выбор регистра данныхСерийный режим:Выбор чипа

Параллельный режим:RS = 0: инструкцияRS = 1: регистр данныхСерийный режим:Активный-высокий

5

R/W или SID

Параллельный режим:Выбор чтения/записиСерийный режим:Данные

Параллельный режим:R/W = 0: зарегистрируйте записьR/W = 1: зарегистрируйте чтение

6

E или SCK

Параллельный режим:Включить сигналСерийный режим:Часы

Параллельный режим:Активный-высокий

7

DB0

Параллельный режим:Шина данныхСерийный режим:NC

Параллельный режим:DB0-DB7

8

DB1

9

DB2

10

DB3

11

DB4

12

DB5

13

DB6

14

DB7

15

ПСБ

Серийный/параллельный выбор

PSB = 0: последовательный режимPSB = 1 : 8/4-битный режим параллельной шины

16

NC

17

РСТ

Сигнал сброса

Активный-низкийRSTB = 0, дисплей выключен, дисплей с линии 0

18

Вут

Двойной выход напряжения

Доступно при VDD = + 3,3 В

19

А

Напряжение питания светодиодный Да +

+ 3,3 В

20

К

Напряжение питания светодиодный да-

0 В

ST7920.pdfST7921.pdf

Содержимое упаковки

Вес:0,078 кг
