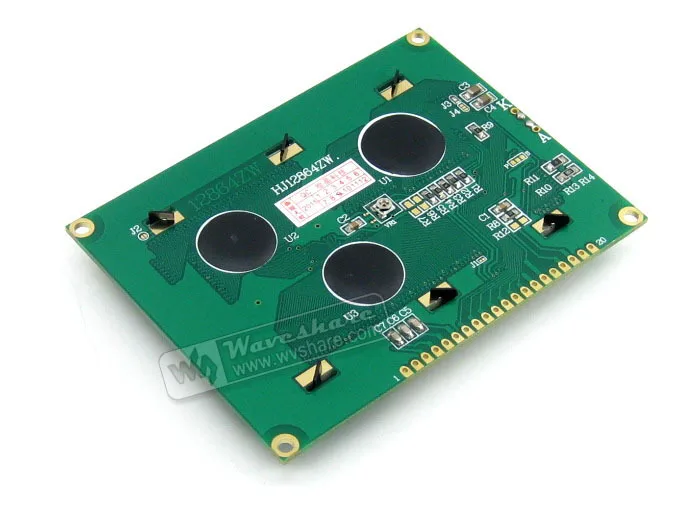

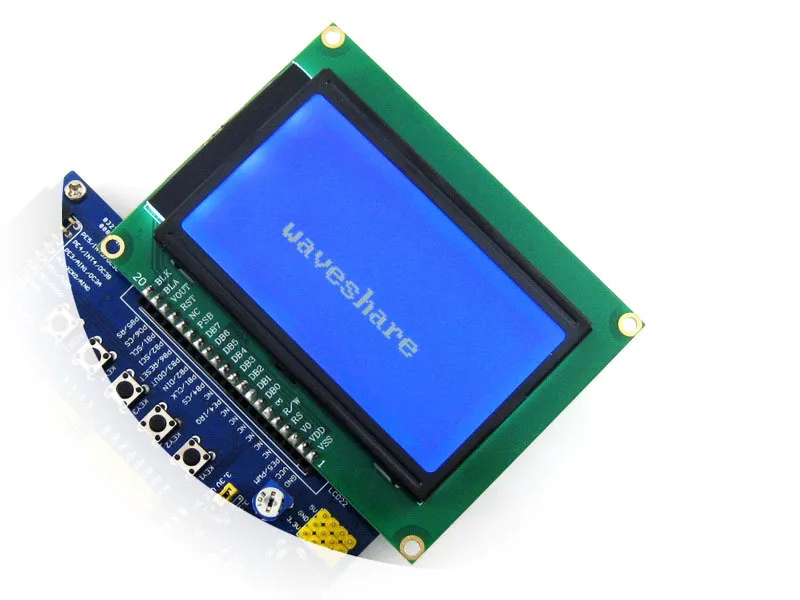

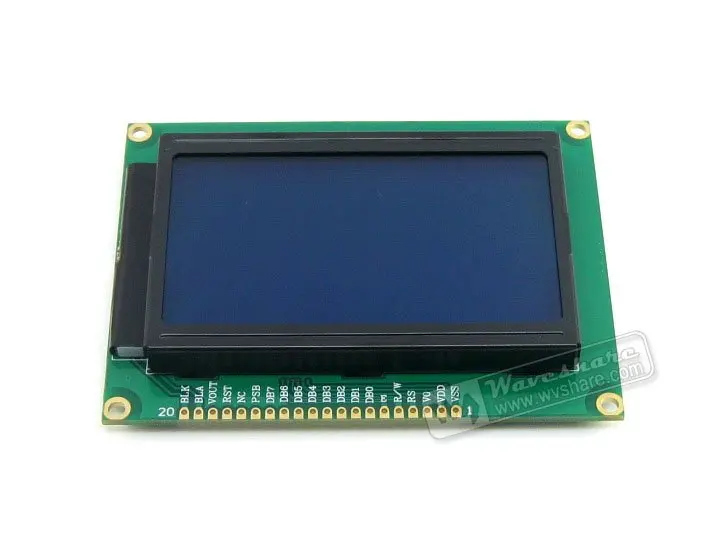

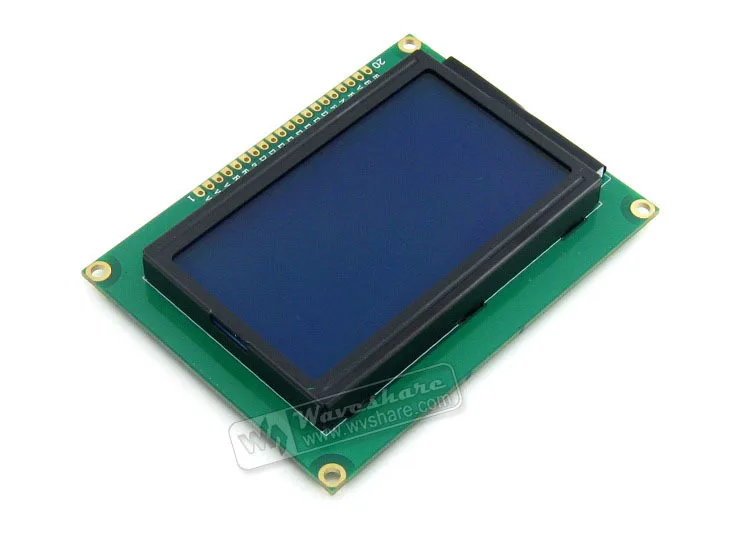

Графический ЖК-модуль Waveshare, 128*64 точки, белый символ, Синяя подсветка, 3,3 В для логической схемы

Описание

128*64 точек, графический ЖК-модуль, белый символ, Синяя подсветка, 3,3 В для логической схемы

Конструкция Дисплея

128*64 точек

Режим отображения

TN/STN

Тип дисплея

Положительная трансфлективность

Подсветка

Светодиодный

Направление просмотра

6 часов

Рабочая температура

Крытый

Напряжение вождения

Одна мощность

Метод вождения

1/33 обязанность, 1/6 смещение

Тип

COB (чип на плате)

Количество линий передачи данных

8-битный параллельный

Соединитель

Штифт/зебра

Драйвер IC

ST7920 / ST7921

Интерфейс

Параллельный/SPI

Подсветка

Синий

Цвет персонажа

Белый

Набор символов

ASCII

Размеры

93*70*13,5

Контактный номер.

Символ

Описание

Функция

1.

VSS

Наземный

0 В (GND)

2.

VDD

Источник питания для логической цепи

+ 3,3 V

3.

V0

Регулировка контрастности ЖК-дисплея

4.

RS или CS

Параллельный режим:Инструкция/выбор регистра данныхСерийный режим:Выберите чип

Параллельный режим:RS = 0: инструкцияRS = 1: регистр данныхСерийный режим:Активный-высокий

5

R/W или SID

Параллельный режим:Выбор чтения/записиСерийный режим:Данные

Параллельный режим:R/W = 0: зарегистрируйте записьR/W = 1: Зарегистрируйтесь

6

E или SCK

Параллельный режим:Включение сигналаСерийный режим:Часы

Параллельный режим:Активный-высокий

7

DB0

Параллельный режим:Шина данныхСерийный режим:NC

Параллельный режим:DB0-DB7

8

DB1

9

DB2

10

DB3

11

DB4

12

DB5

13

DB6

14

DB7

15

PSB

Серийный/параллельный выбор

PSB = 0: последовательный режимPSB = 1 : 8/4 бит параллельный режим шины

16

NC

17

RST

Сигнал сброса

Активный-низкийRSTB = 0, отображение выключено, отображение от линии 0

18

Vout

Двойной выход напряжения

Доступно, Когда VDD = + 3,3 В

19

A

Напряжение питания для светодиодный +

+ 3,3 V

20

К

Напряжение питания для светодиодный-

0 В

ST7920.pdfST7921.pdf

Содержимое упаковки

Вес:0,078 кг
