Описание

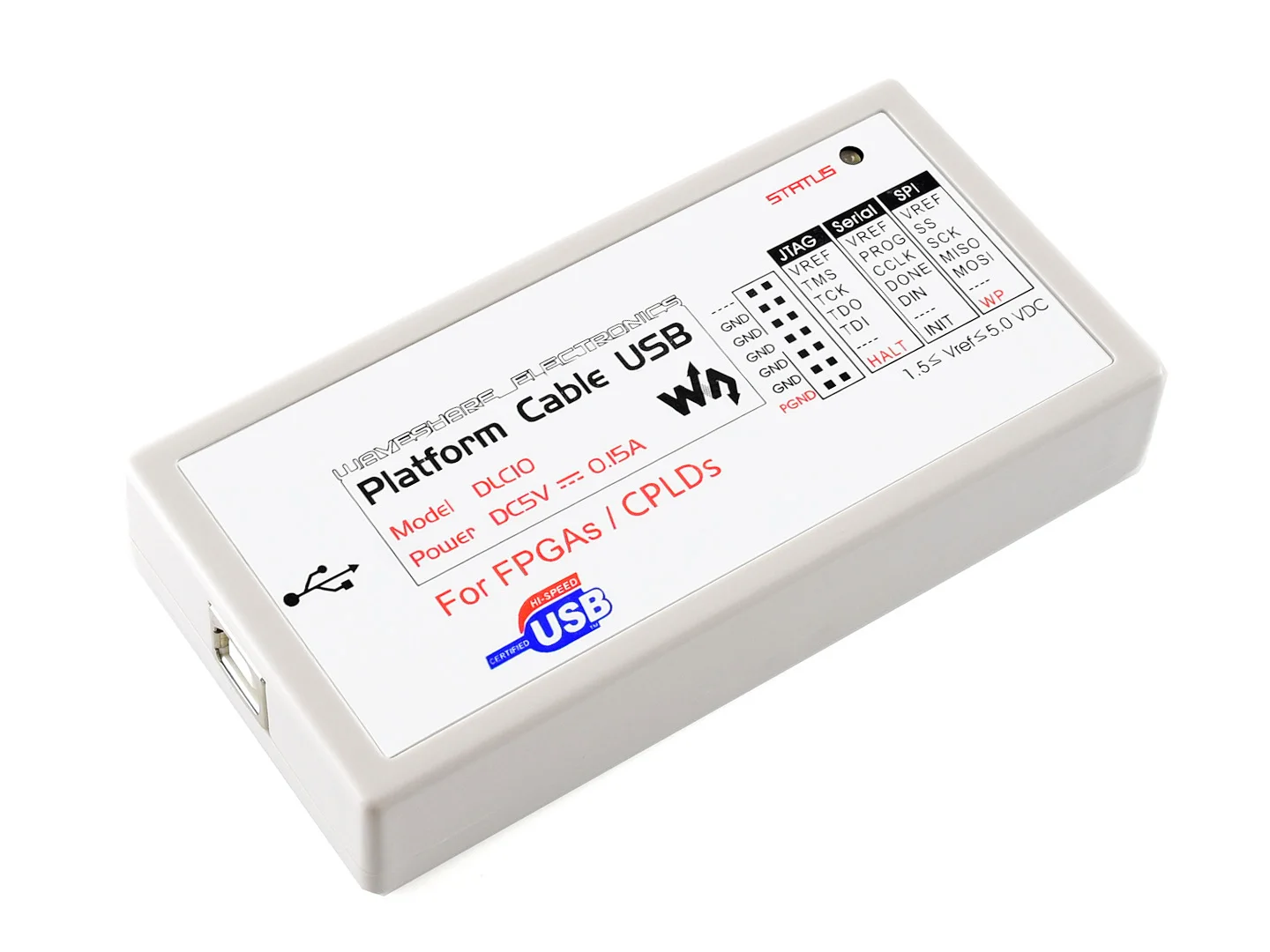

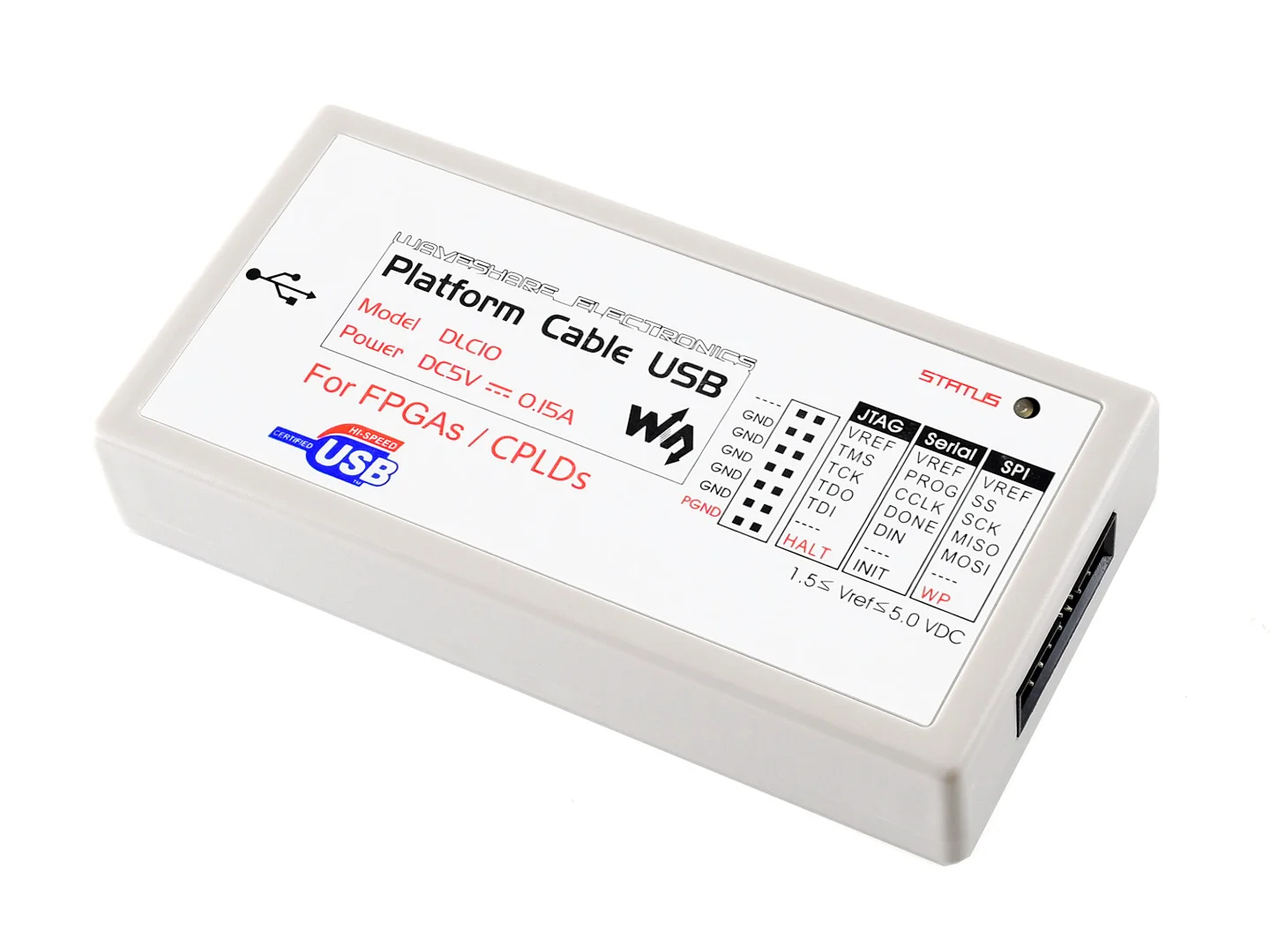

USB совместимый кабель для конфигурации и программирования всех устройств Xilinx
ОбзорВКабель USB на платформеUSB совместимый кабель для конфигурации в цепи и программирования всех устройств Xilinx.
ОсобенностиИспользование CY7C68013A + FPGA Новое аппаратное решение, совместимо с оригинальным XILINX платформенным кабелем USB и платформенным кабелем USB II
Программы всех устройств Xilinx, включая FPGAs / CPLDs / ISP PROMs конфигурации
Поддержка JTAG, Slave-Serial и SPI programming, для настройки всех устройств Xilinx
Интерфейсов для устройств, работающих на 5V/3,3 V/2,5 V/1,8 V/1,5 V
Опциональная частота целевых часов, поддержка программного обеспечения XILINX автоматическая регулировка частоты
Автоматическое обновление прошивки, возможно поддержка более новых выпущенных программного обеспечения и устройств
Антистатическая и многослойная изоляция сигнала, для защиты цели и самого программиста
Поставляется с адаптерной платой и несколькими кабелями для легкого подключения к официальной плате или другим монтажным платам
Xilinx ISE
Воздействие
ChipScope
Вивадо
Xilinx FPGA устройства: UltraScale / 7 серия/Zynq / Kintex / Virtex / Artix / Spartan и т. Д.
Устройства Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II и т. Д.
Xilinx выпускные устройства: платформа Flash XCF00S / XCF00P / XL и т. Д.
Светодиодный статусКрасный: USB подключен
Желтый: USB подключен, и Vref (целевая плата) Питание
Как подключитьЧерез USB интерфейс

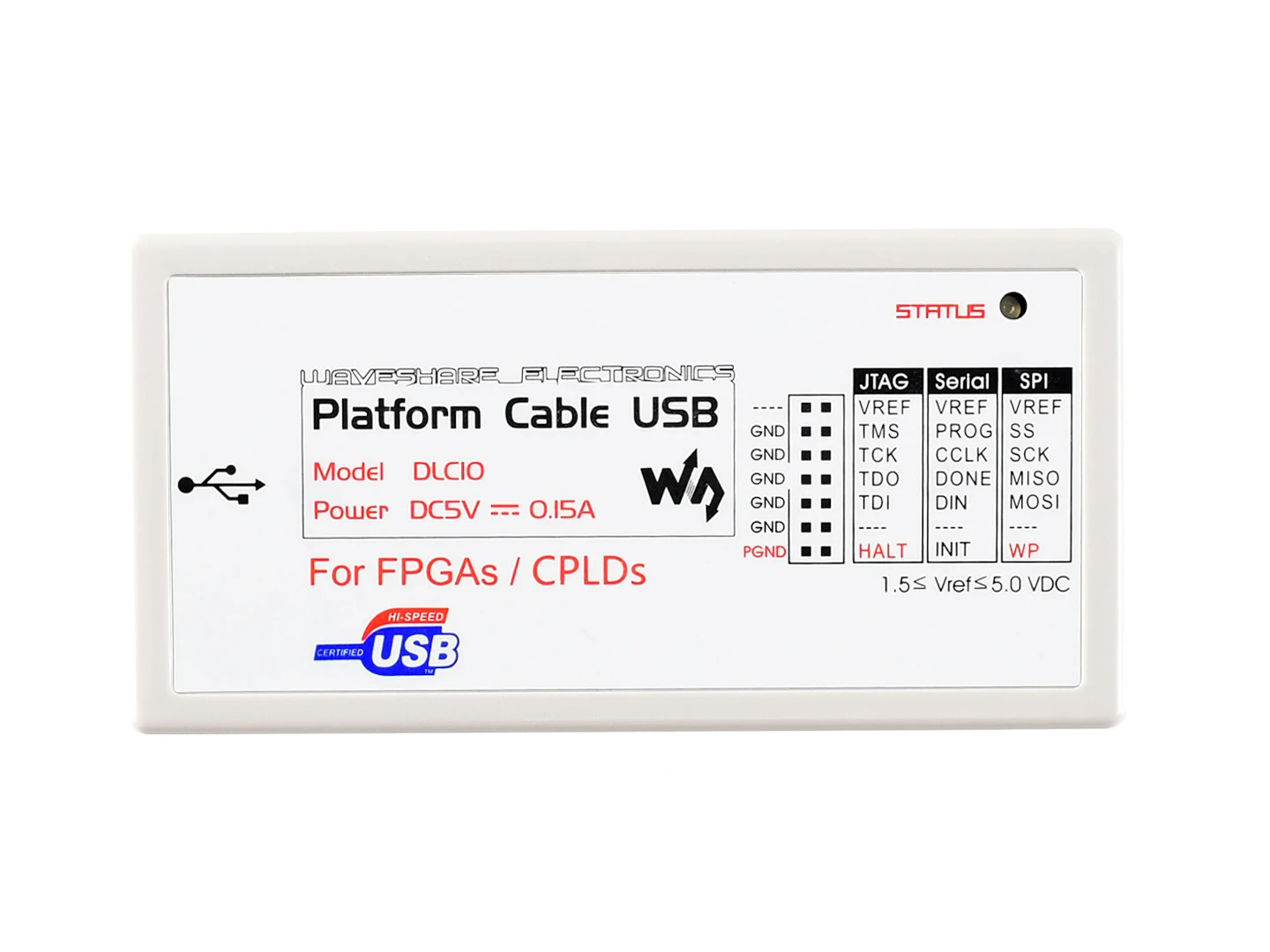

Платформенный кабель USB обеспечивает 3 различных интерфейса для подключения к целевой плате: JTAG, Slave Serial и SPI. На рисунке ниже показана информация о заголовках интерфейсов:
Примечание: Пожалуйста, убедитесь, что VCC и GND подключены правильно, чтобы избежать повреждения кабеля платформы USB
Ресурсы для развитияВики:Www.waveshare.com/wiki/Platform_Cable_USB

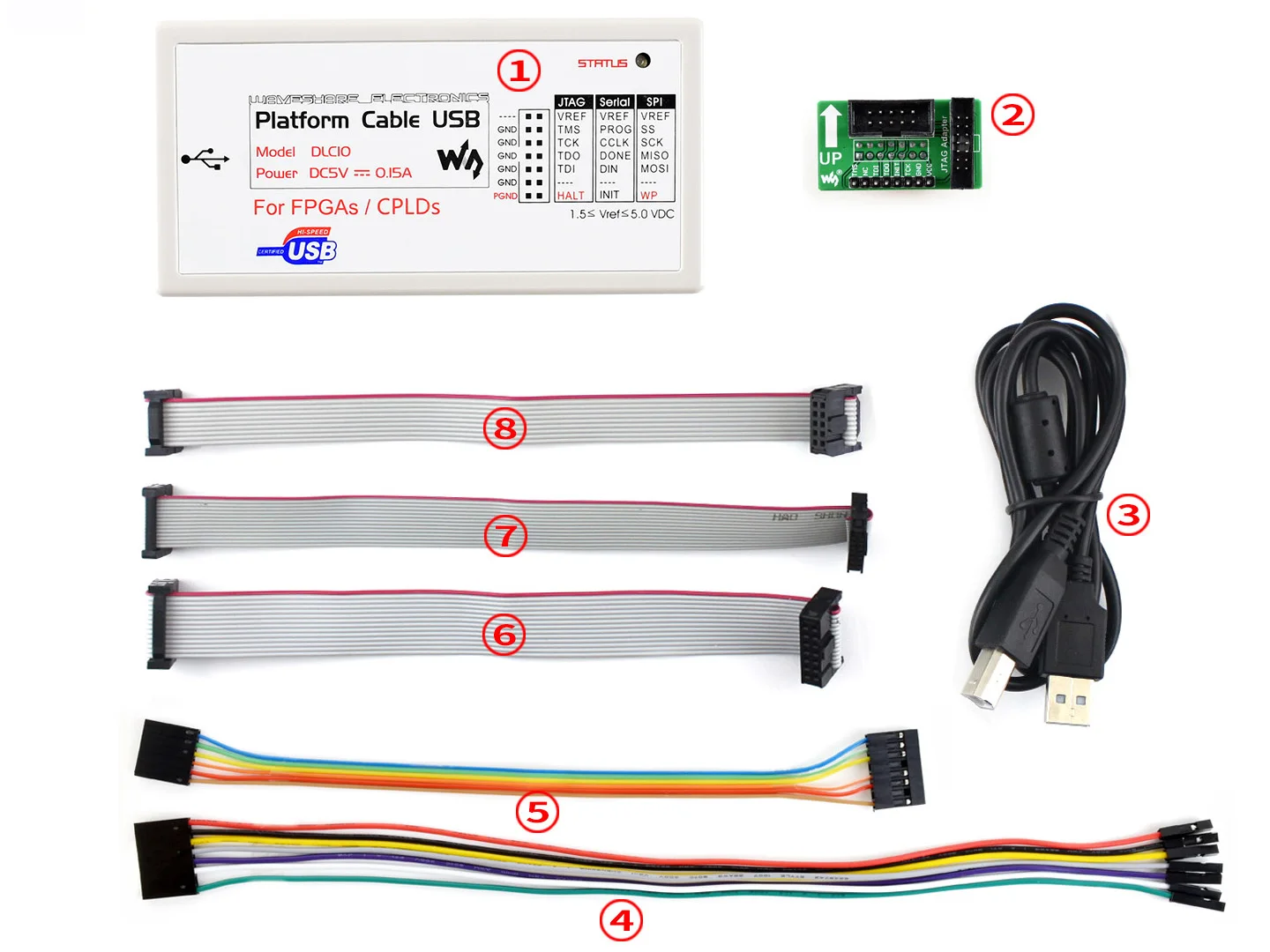

Посылка
Платформа Кабель USB основной блок x1
Адаптер JTAG x1
USB кабель x1
8-штыревой разъём для 7-контактный отдельно кабель x1
8-штыревой разъём до 6-штыревой разъём кабель x1
14-контактный (2,54 мм шаг) кабель JTAG x1
14-контактный (2 мм pitch) кабель JTAG x1
10-контактный (2,54 мм шаг) кабель JTAG x1
Вес:0,194 кг
