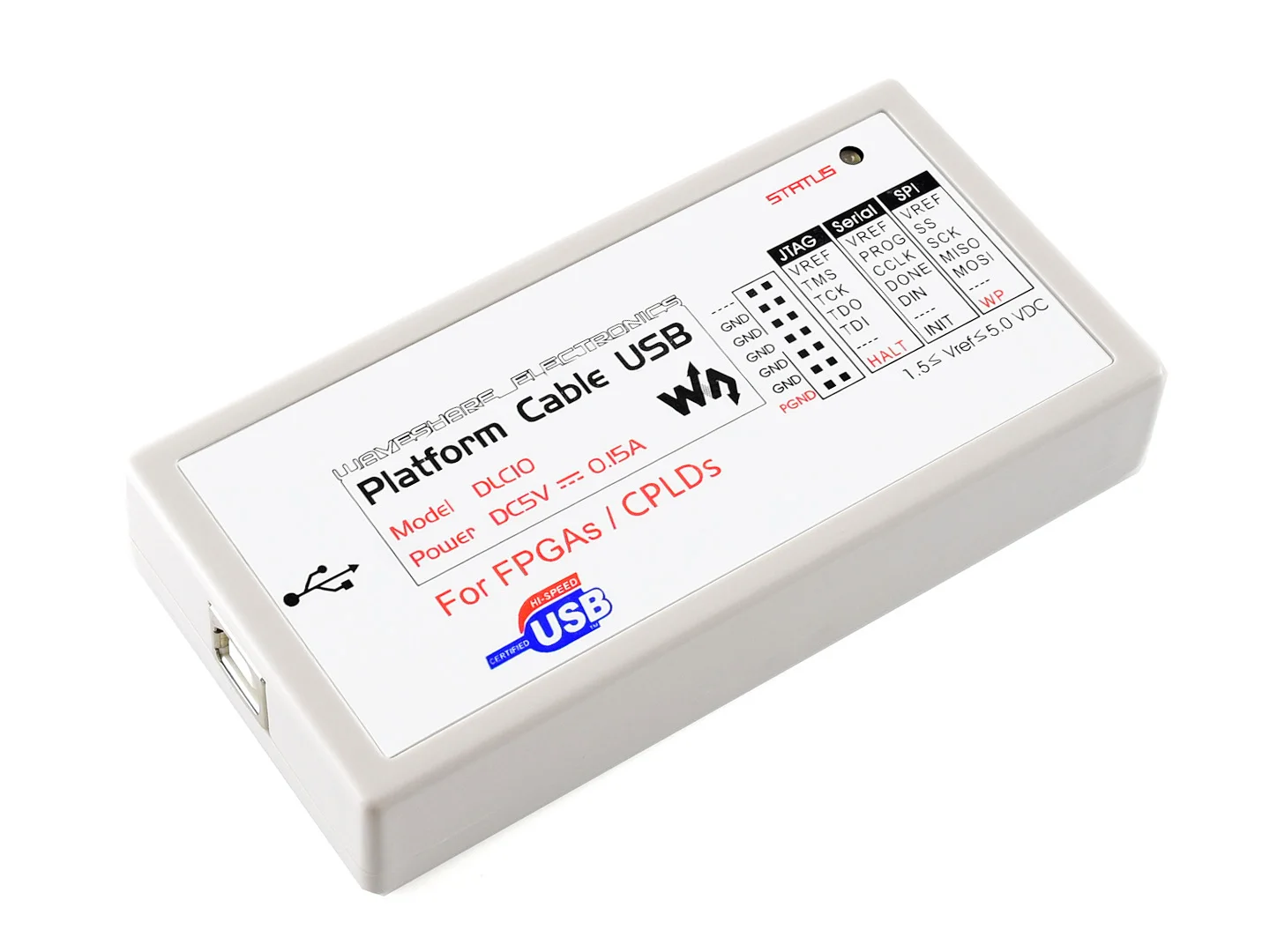

Платформенный кабель Xilinx USB FPGACPLD JTAG DLC9G, встроенная конфигурация и программатор и отладчик

Обзор

Платформенный кабель USBСовместимый с USB кабель для конфигурации и программирования всех устройств Xilinx.

Особенности • Производительность Использование нового аппаратного решения CY7C68013A + FPGA, совместим с оригинальным платформенным кабелем XILINX, USB и платформенным кабелем USB II Программирует все устройства Xilinx, включая конфигурацию FPGAs / CPLDs / ISP PROMs Поддержка JTAG, программирование Slave-Serial и SPI для настройки всех устройств Xilinx Интерфейсы для устройств, работающих при 5 В/3,3 В/2,5 в/1,8 в/1,5 в Дополнительная Целевая тактовая частота, поддерживает автоматическую регулировку частоты программного обеспечения XILINX Автоматическое обновление прошивки, возможно поддержка более нового программного обеспечения и устройств Антистатическая и многослойная изоляция сигнала для защиты цели и самого программатора Поставляется с адаптером и несколькими кабелями для легкого подключения к официальной макетной плате или другим печатным платам • Поддерживаемое программное обеспечение Xilinx ISE Удар Чипскоп Вивадо • Поддерживаемые устройства Устройства плис Xilinx: UltraScale/серия 7/Zynq / Kintex / Virtex / Artix / Spartan и т. д. Устройства Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II и др. Устройства Xilinx PROM: платформенная вспышка XCF00S / XCF00P / XL и т. д. Светодиодный статус • Красный: USB подключен • Желтый: USB подключен, и Vref (целевая плата) питается Как подключить • Подключение к ПК Через интерфейс USB • Подключение к целевой плате

Примечание: Убедитесь, что VCC и GND подключены правильно, чтобы избежать повреждения кабеля платформы USB

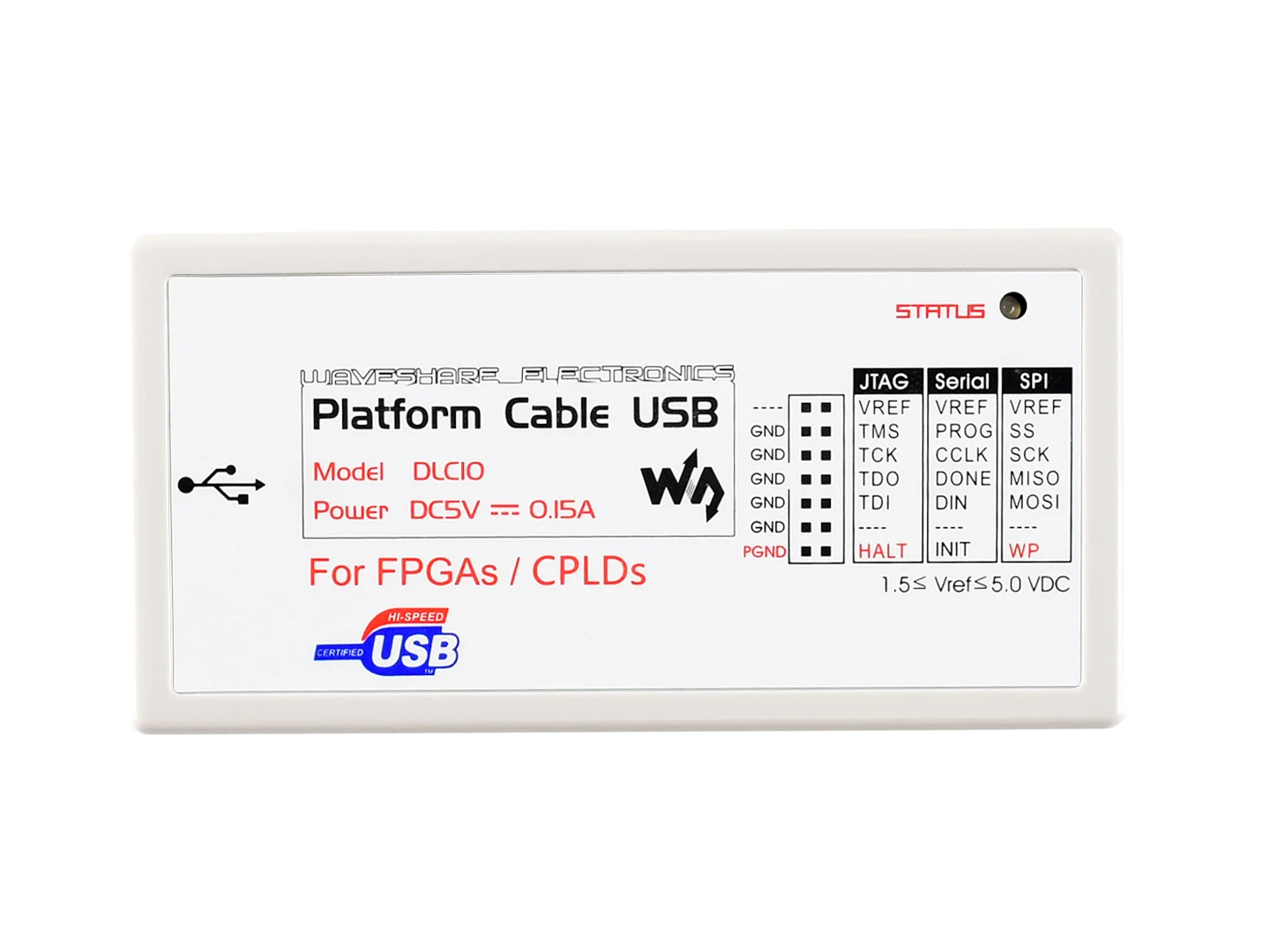

Платформенный кабель USB обеспечивает 3 различных интерфейса для подключения к целевой плате: JTAG, Slave Serial и SPI. Фигурка Ниже показаны контакты заголовка интерфейсов: Ресурсы для развития

Вики:Www.waveshare.com/www/platform_cable_usb

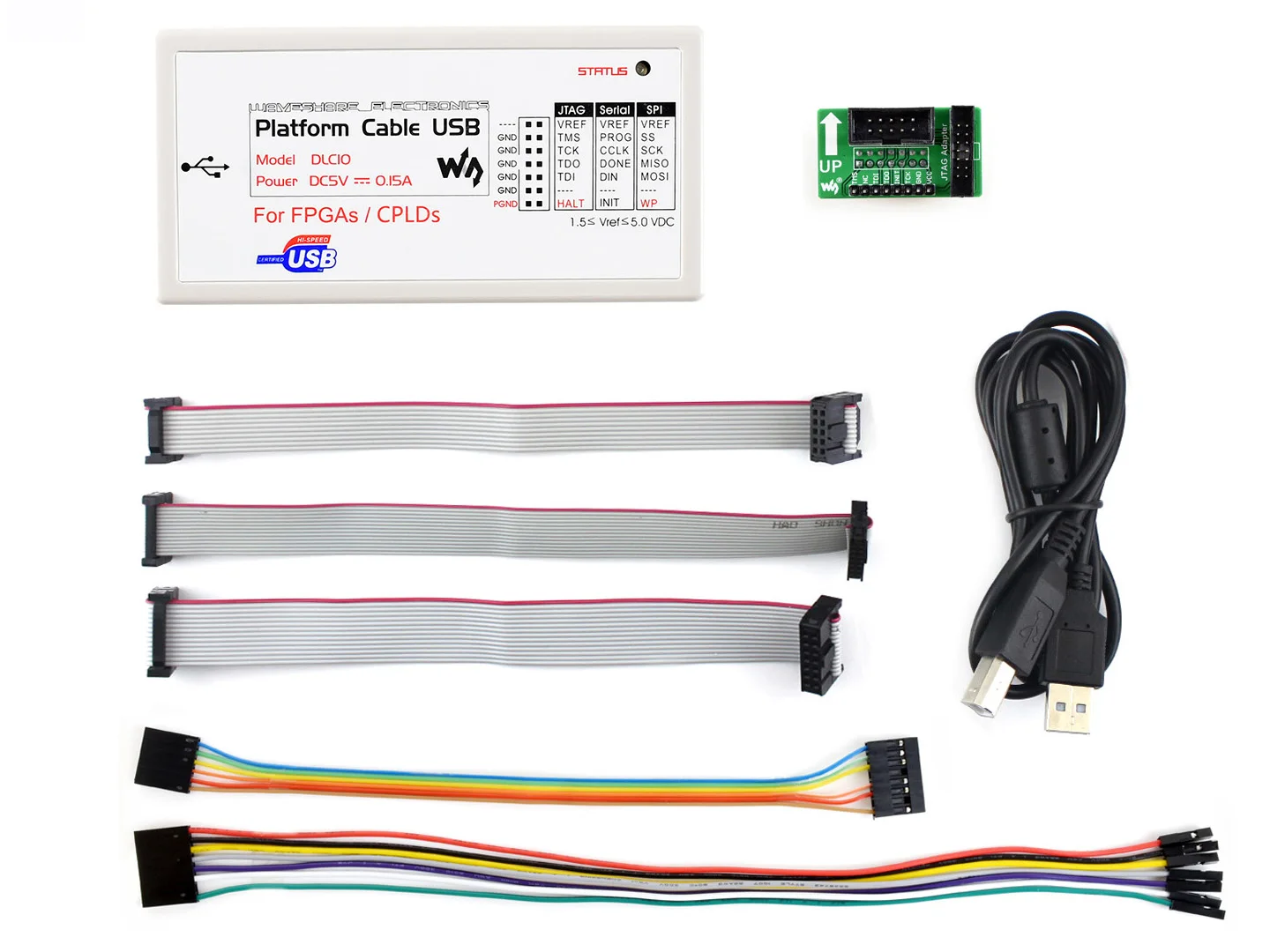

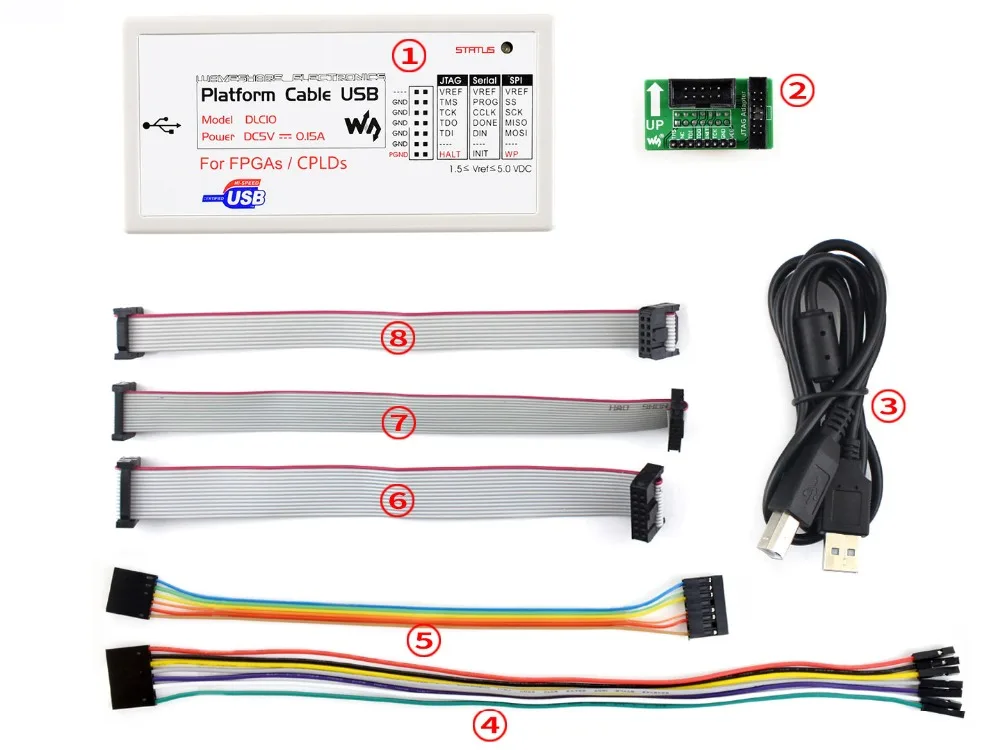

Содержимое упаковки

Вес:0,194 кг
