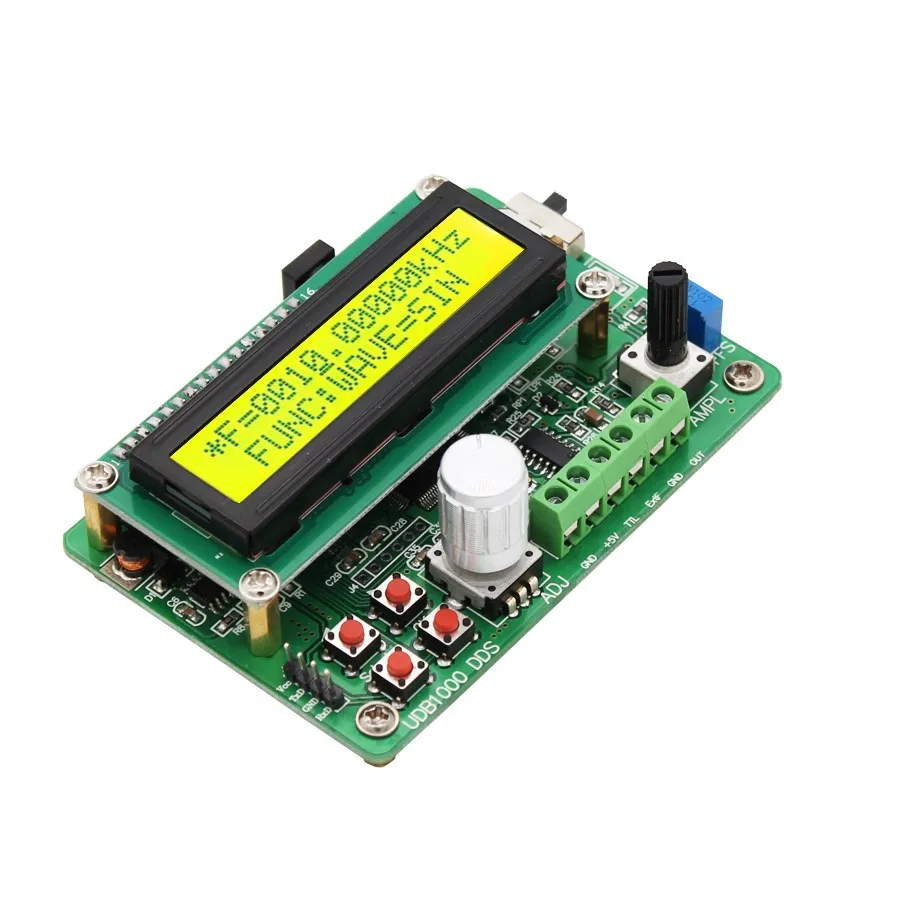

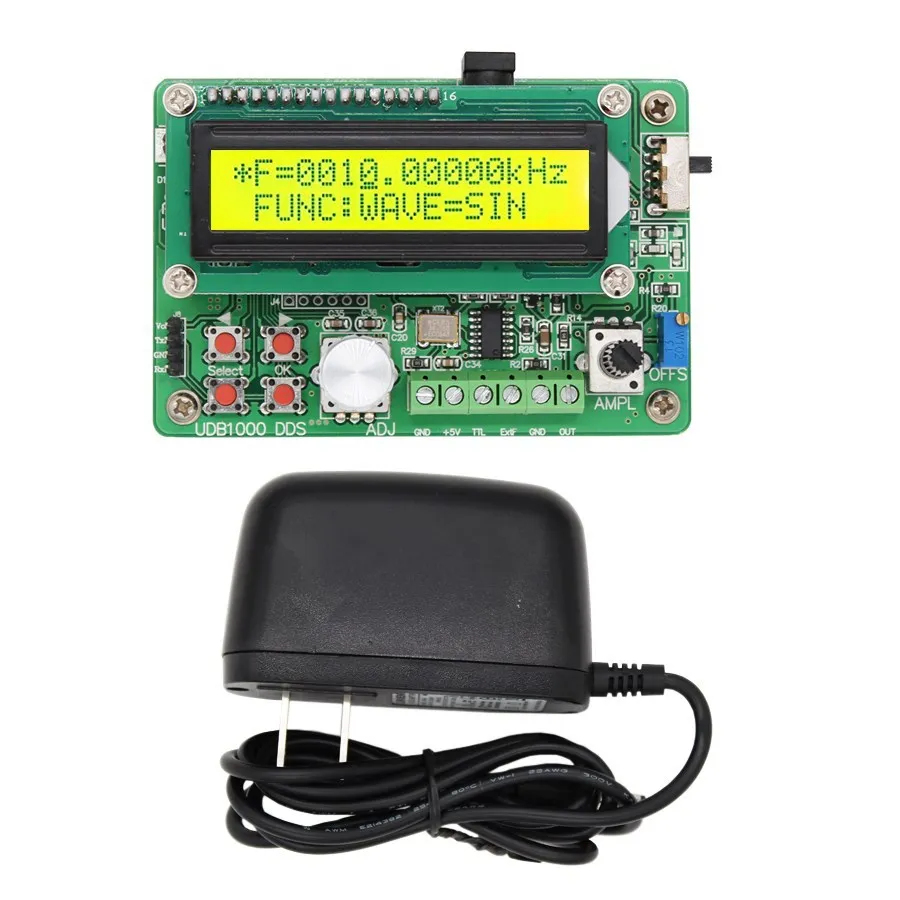

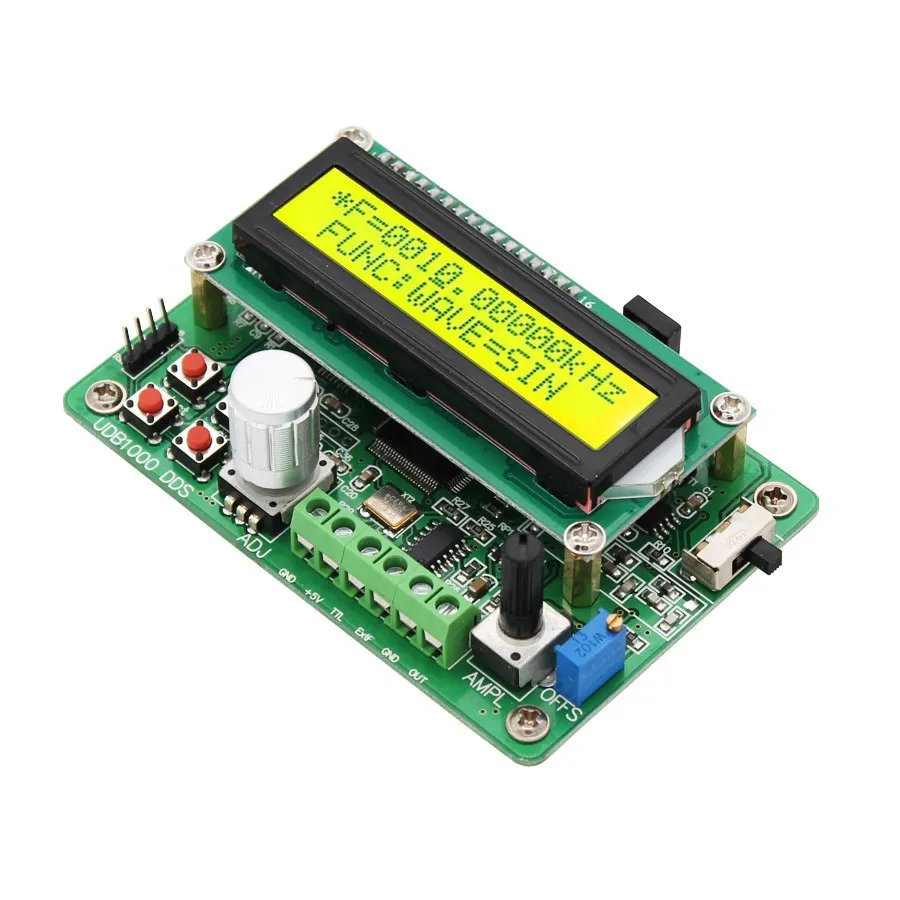

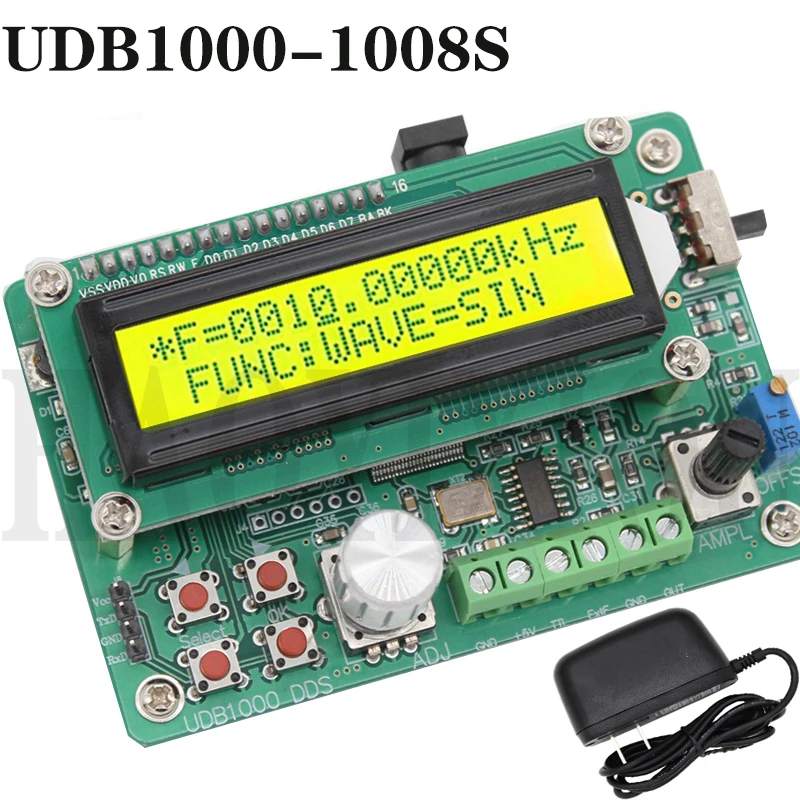

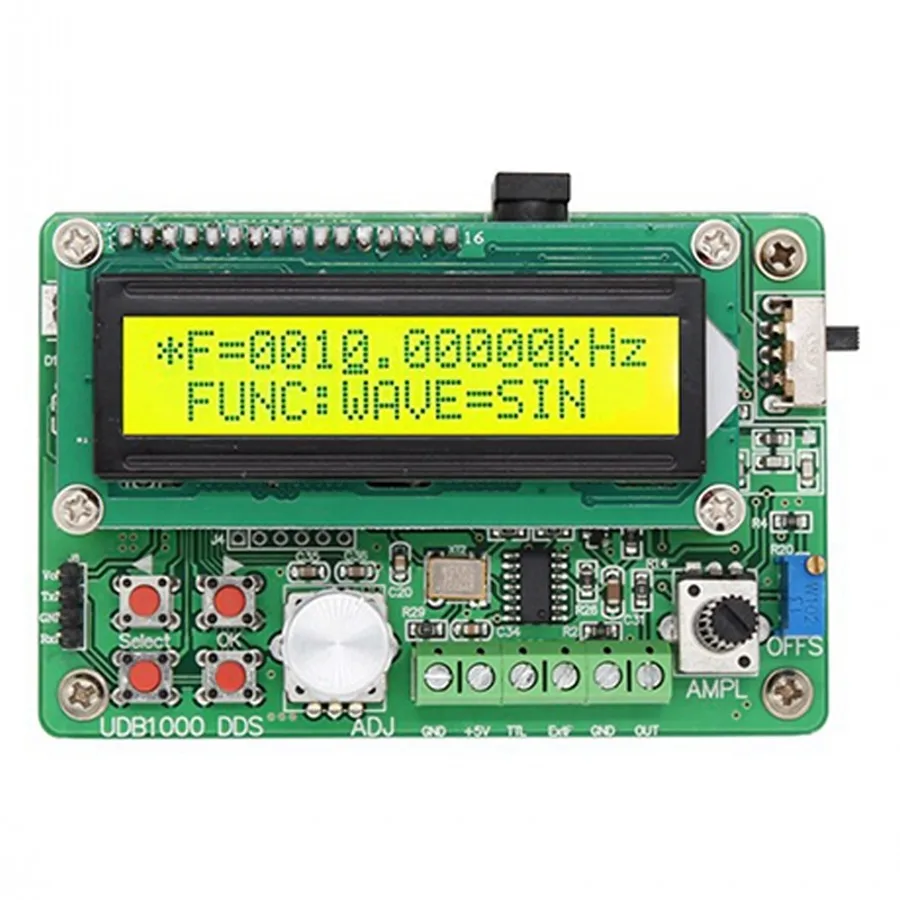

Модуль генератора сигналов, Новая Функция DDS 0,01-8 МГц UDB1008

Функция выхода сигнала

Формы выходного сигнала: Синусоидальная волна, квадратная волна и треугольная волна

Амплитуда выхода: ≥ 10Vp-p (выход сигнала, без нагрузки)

Выходное сопротивление: 50± ± 10% (выход сигнала)

DC Смещение: ± 2,5 V (без нагрузки)

Дисплей: LCD160

Диапазон частот: 0,01 Гц ~ 5 МГц (SG1005)

Разрешение: 0,01 Гц

Стабильность частоты: ± 1 × 10-6

Точность частоты: ± 5 × 10-6

Искажение синусоидальной волны: ≤ 0.8% (эталонная частота-1 кГц)

Trinagle линейность: ≥ 98% (0,01 Гц ~ 10 кГц)

Время подъема и падения квадратной волны: ≤ 100 нс

Квадратный диапазон мощности волны: 1% ~ 99%

2. Функция вывода TTL

Диапазон частот: 0,01 Гц ~ 8 МГц (UDB1008)

Амплитуда:>3Vp-p

Выход вентилятора:>20 TTL нагрузок

3. Функция счетчика

Диапазон прилавка: 0-4294967295

Частотный диапазон: 1 Гц ~ 60 МГц

Диапазон входного напряжения: 0.5Vp-p ~ 20Vp-p

4. Другие функции

Параметр сохранения и загрузки: 0-9(0: нагрузка по умолчанию)
