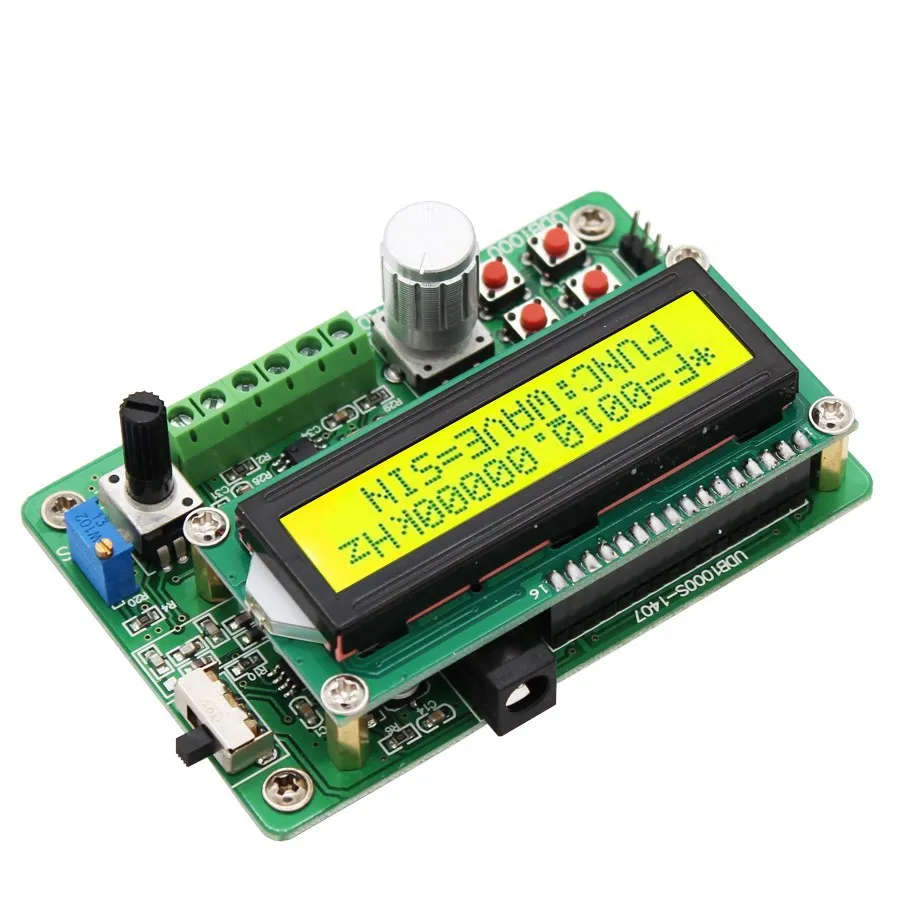

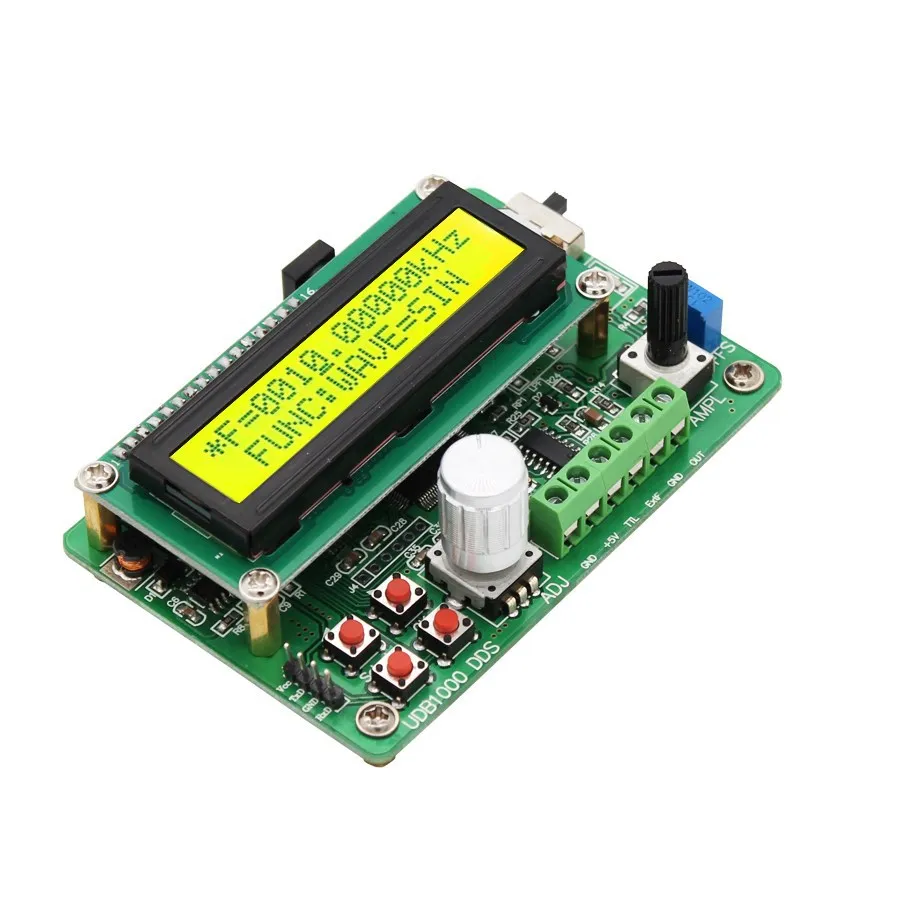

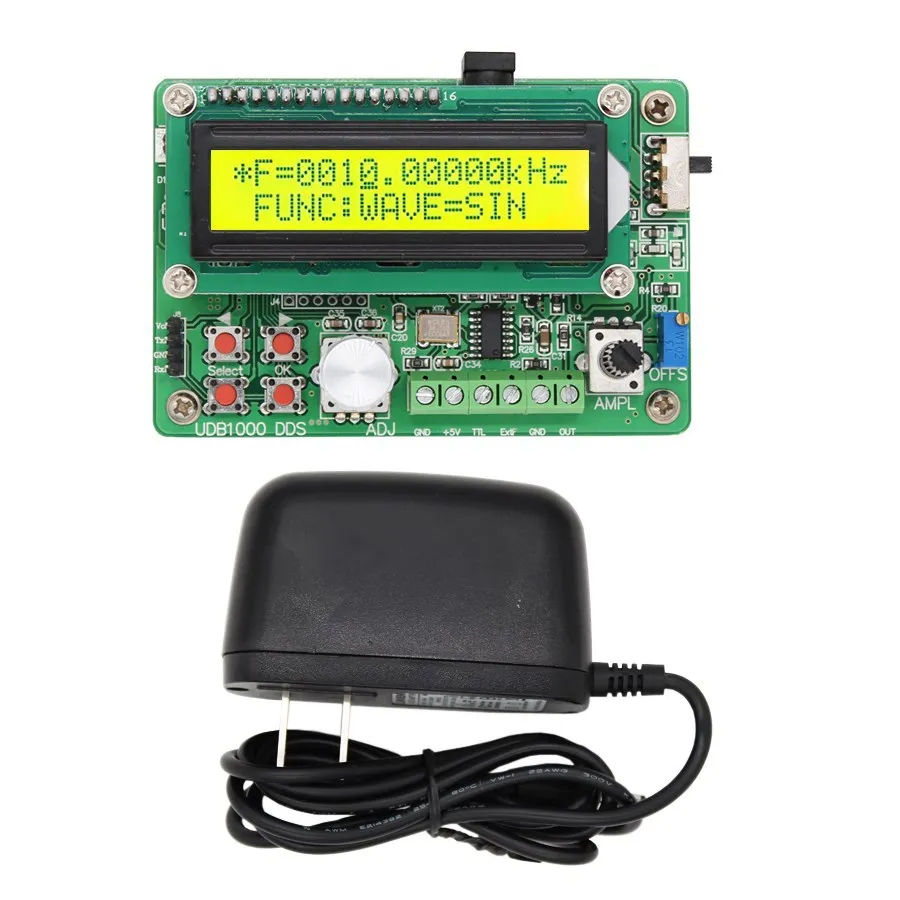

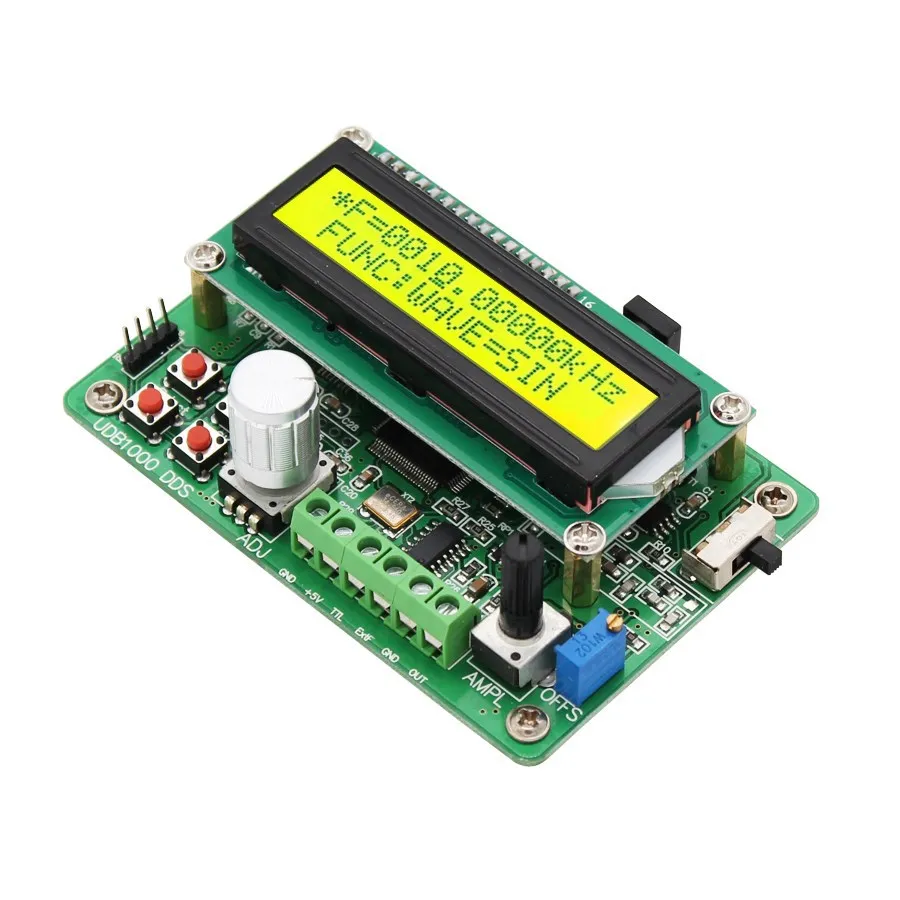

Модуль источника сигналов UDB1002S серии DDS, генератор сигналов с частотой 60 МГц

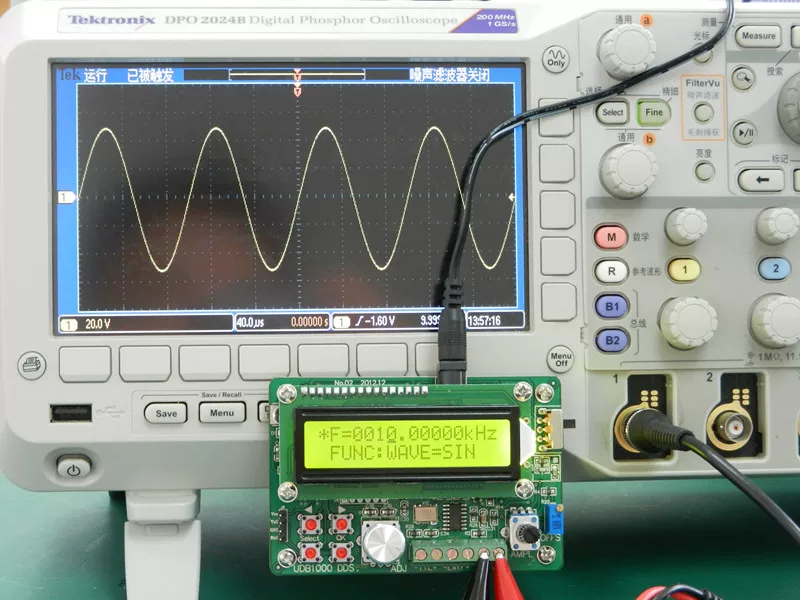

Формы выходного сигнала:Синусоидальная волна, квадратная волна, Пилообразная волна и треугольная волна

Амплитуда выхода:≥ 9Vp-p (выход сигнала, без нагрузки)

Выходное сопротивление:50 Ом ± 10%

Смещение постоянного тока:± 2,5 V

Дисплей:LCD1602

Частотный диапазон:0,01 Гц ~ 2 МГц (UDB1002)

Разрешение частоты:0,01 Гц (10 МГц)

Стабильность частоты:± 1 × 10-6

Точность частоты:± 5 × 10-6

Искажение синусоидальной волны:≤ 0.8% (эталонная частота-1 кГц)

Linearity Trinagle:≥ 98% (0,01 Гц ~ 10 кГц)

Время подъема и падения квадратной волны:≤ 100 нс

Квадратный диапазон мощности волны:1% ~ 99%

Частотный диапазон:0,01 Гц ~ 2 МГц (UDB1002)

Амплитуда:> 3Vp-p

Вентилятор:> 20 TTL нагрузок

Диапазон счетчика:0-4294967295

Диапазон измерения частоты:1 Гц ~ 60 МГц

Диапазон входного напряжения:0.5Vp-p ~ 20Vp-
