Плата аудио ЖК-контроллера HD MI VGA DVI + ЖК-экран 12,1 дюйма HSD121PHW1 1366x768

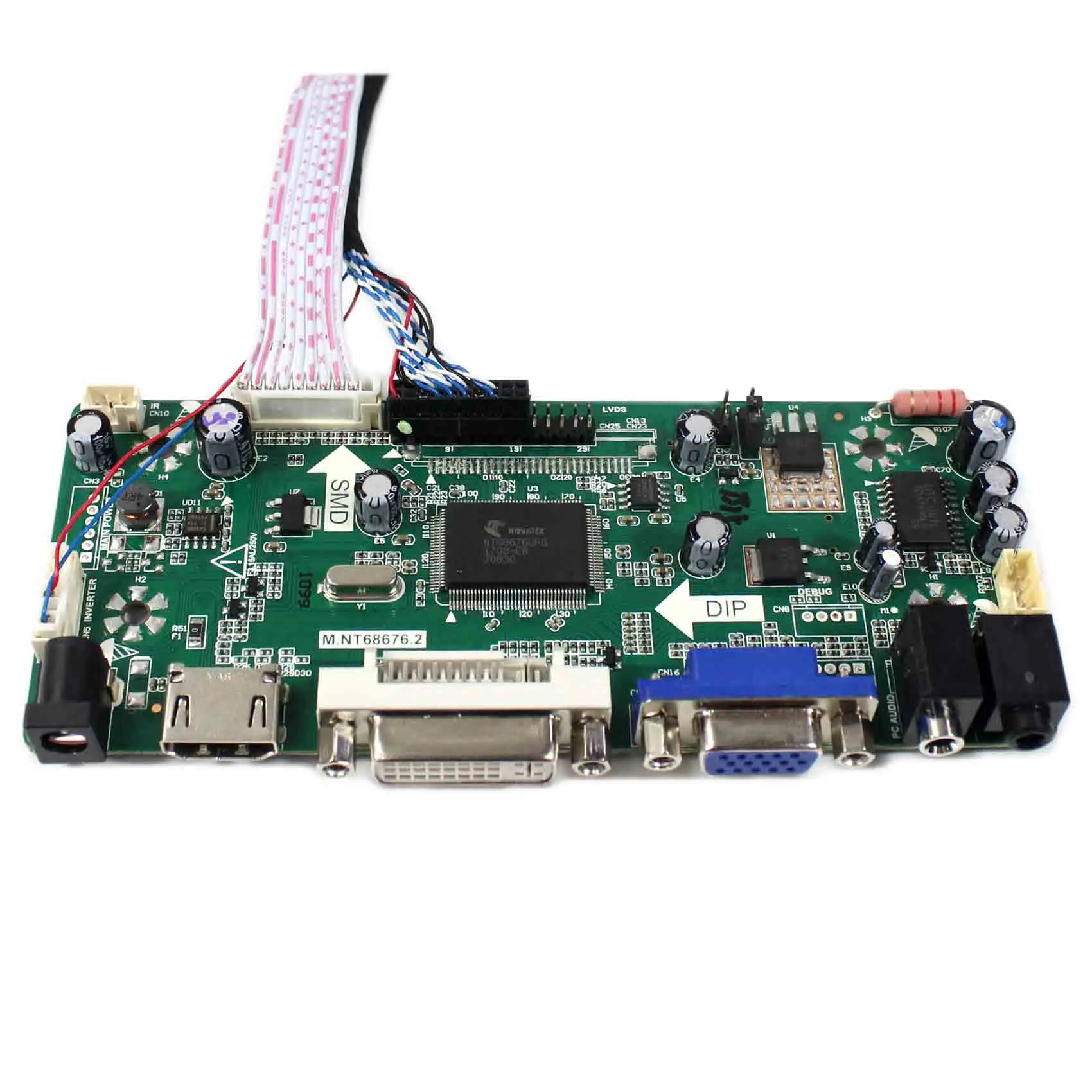

Плата ЖК-контроллера:

HDMI DVI VGA Аудио ЖК-плата для LVDS интерфейс ЖК-экран

Входной адаптер питания: 12 В постоянного тока более 2 А.

Поставляется в режиме ожидания, когда не входной сигнал

Модель в режиме ожидания <1 Вт

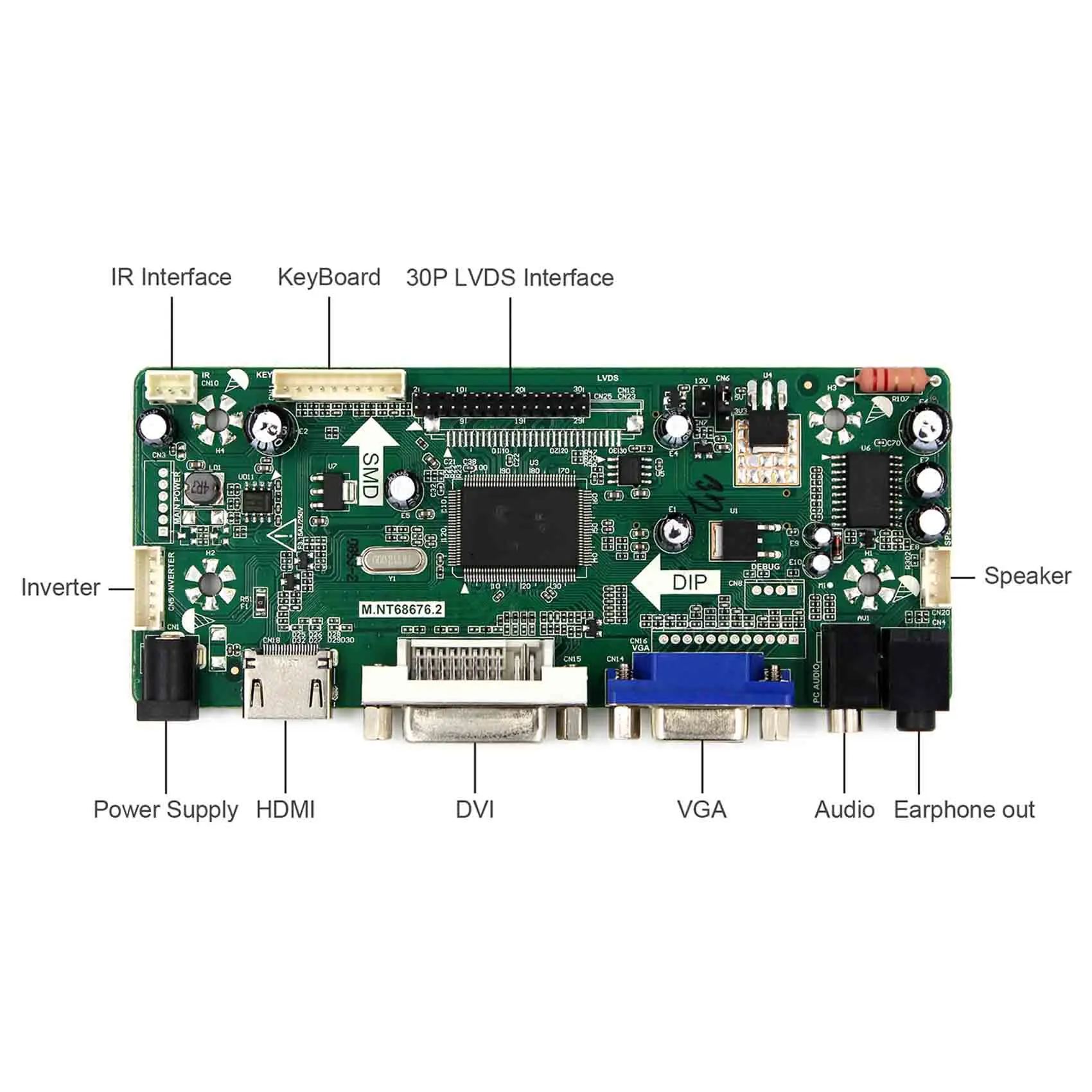

Видео вход: HDMI DVI VGA

Аудио вход: HDMI

Аудиовыход: разъем динамика

OSD: яркость контрастность Авто язык и так далее

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 125 мм x 58 мм x 17 мм

12 "HSD121PHW1 1366X768 ЖК-экран:

Режим отображения  TN, обычно белый, трансмиссионный

Разрешение 1366RGB)× 768

Общий размер 279 × 167,2 × 5,1 (H×V×D)

Область отображения 268,01 × 150,68 (H×V)

Яркость 200 кд/м² (Typ.) Коэффициент контрастности 500:1 (Typ.) (ТМ) Угол обзора 45/45/15/35 (тип.)(CR≥ 10) [влево/вправо/вверх/вниз] Интерфейс сигнала LVDS (1 канал, 6 бит) , 30 контактов, разъем

Подсветка  WLED

Вход Напряжение 3,3 Вольт постоянного тока (тип.)

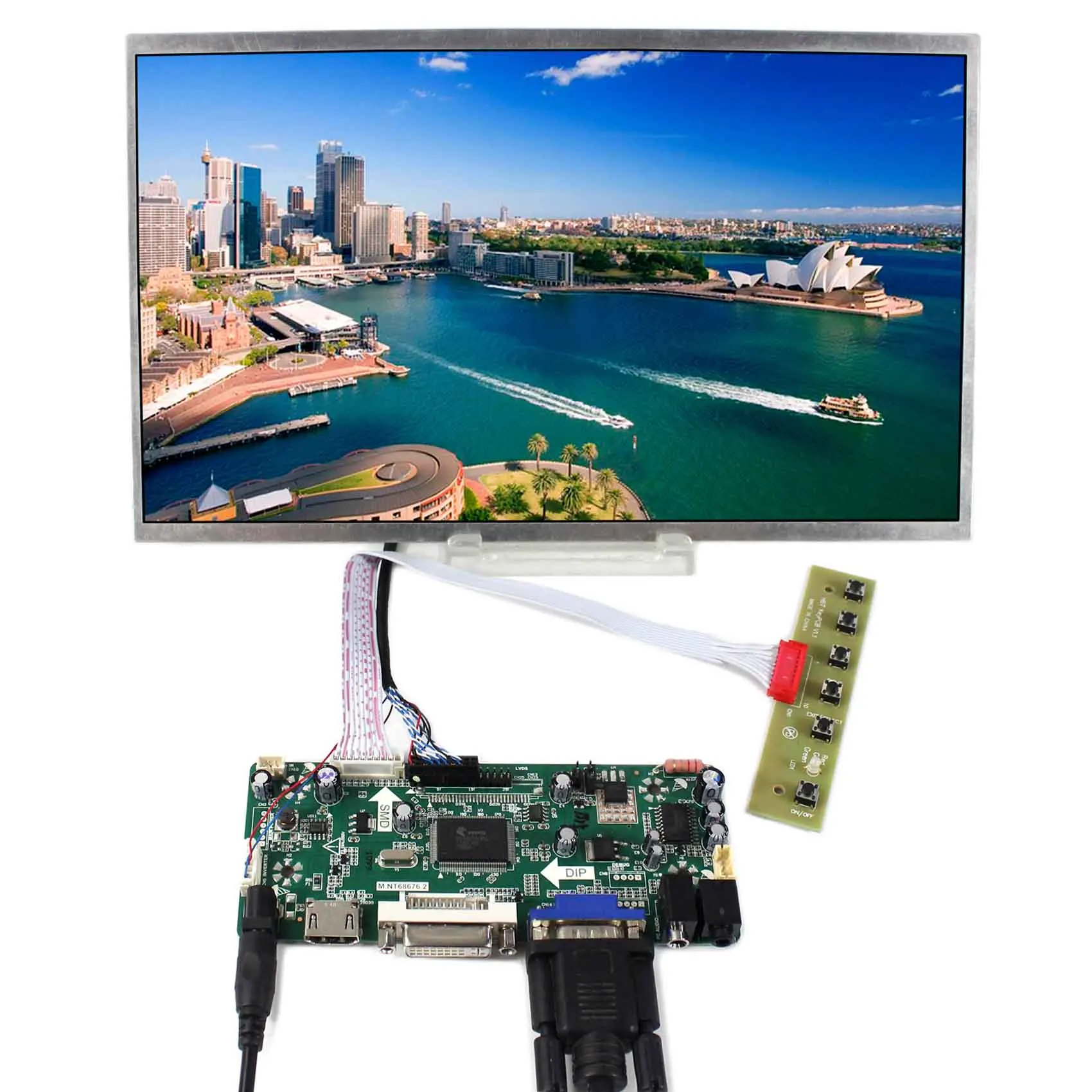

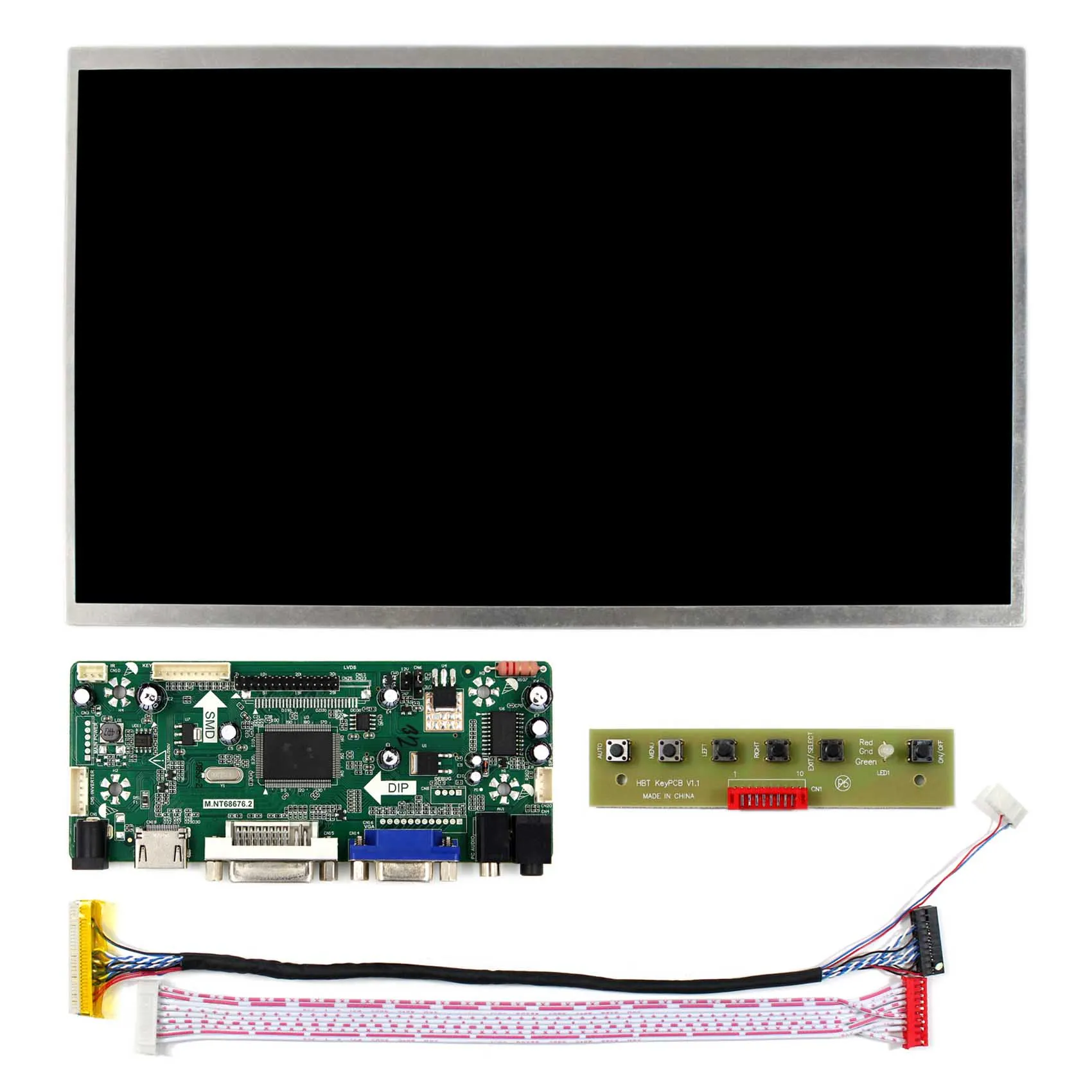

Упаковочный лист: 1 × HDMI VGA DVI LCD плата контроллера M.NT68676

1 × 12,1 дюймовый HSD121PHW1 1366X768 ЖК-экран

1 × кабель LVDS

1 × Клавиатура с кабелем

Установка и внимание:

1.Входное напряжение платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых досок, которые отмечены необходимостью использования 5 в постоянного тока), ток мощности рекомендуется для 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: если используется неправильный адаптер питания, плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)

2.Не изменяйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен на плате. (Контактный разъем кабеля сигнала на плате с отметкой Pin1.)

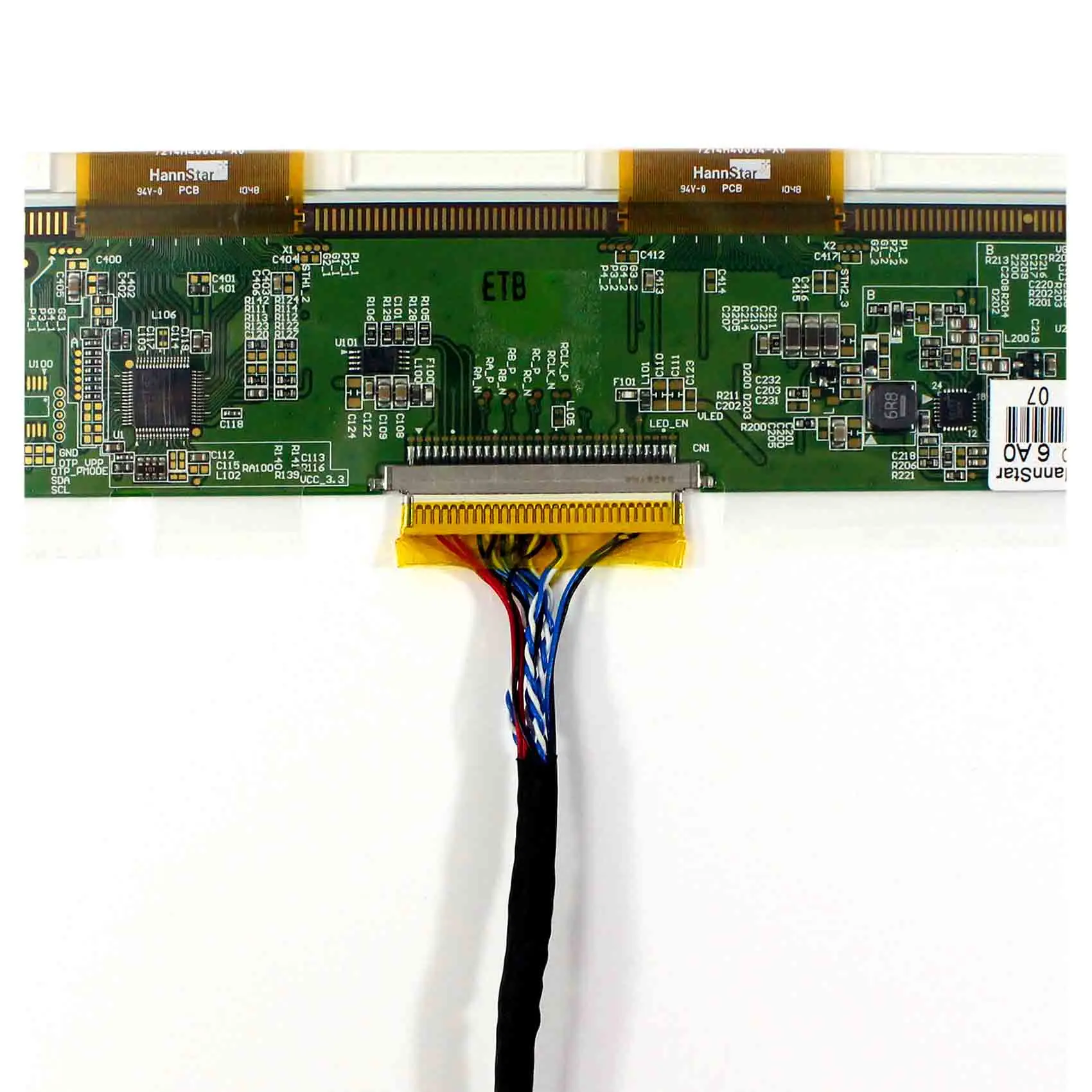

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: если соединение с неправильным направлением, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением подтвердите, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правильному контакту, И подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).

4.После правильного подключения перед включением платы проверьте, не прикасайтесь ли панель к задней стороне ЖК-дисплея или другому проводящему веществу, которое может привести к короткому состоянии платы. Затем введите питание и введите источник сигнала одновременно, экран и плата контроллера будут работать нормально.

5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить со следующим «анализом проблем и стрельбой», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.

6.Когда вы свяжитесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:

А.Имя типа экрана. (Сделайте фотографию ярлыка на задней стороне экрана)

B.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)

C.Спецификации Вашего адаптера питания. (Сфотографируйте спецификации адаптера питания. Этикетка)

7.Когда вы возвращаете один товар на склад, это иногда означает, что его выкинут. Вероятность рециркуляции очень, очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете провести анализ или связаться с продавцом, прежде чем вернуть этот продукт. Большое спасибо.

8.Надеюсь, вы получите полезный продукт и оставите нам положительные отзывы, спасибо.
