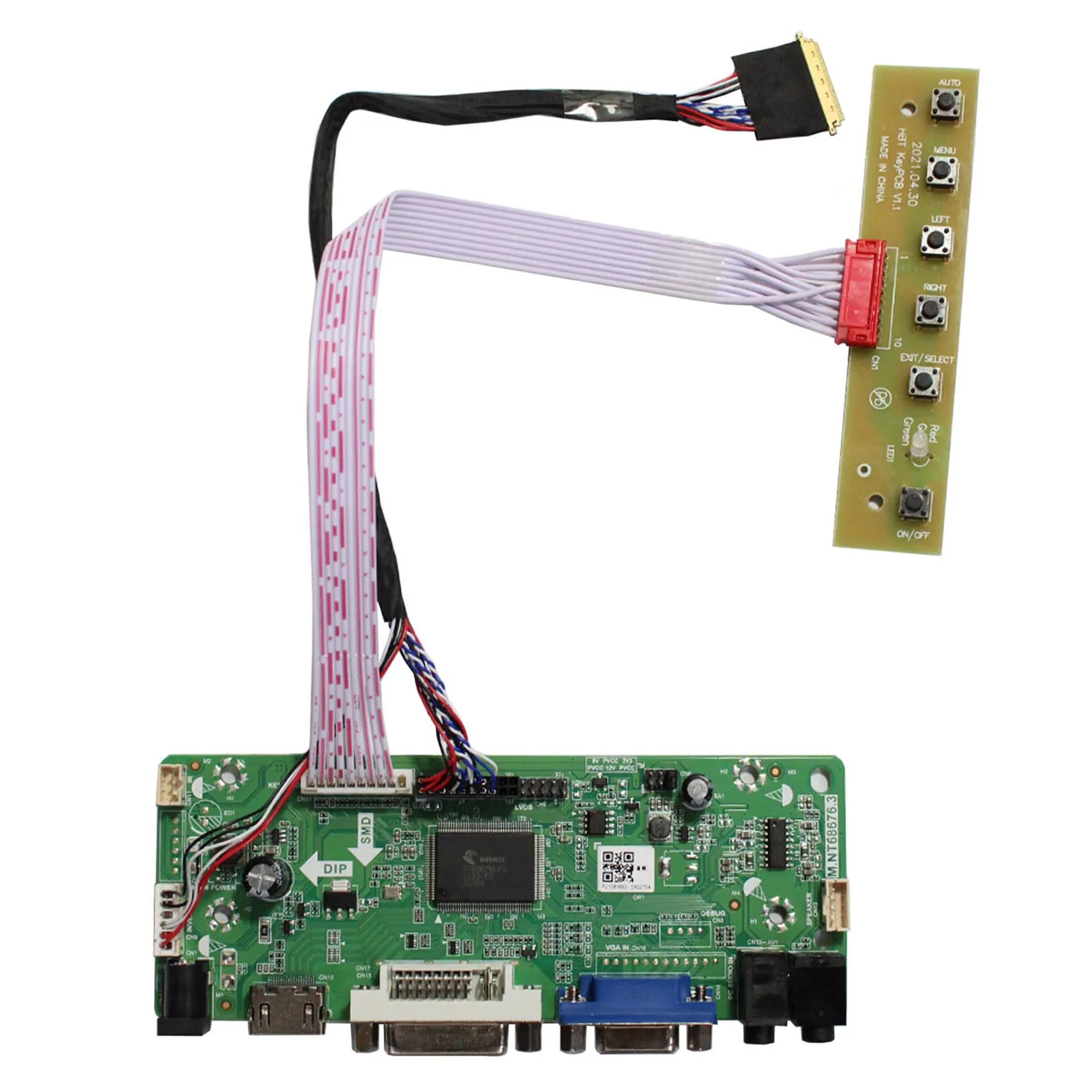

VSDIAPLAY HD MI + VGA + DVI + плата ЖК-контроллера аудиовхода для LP140WH1 LP156WH2 11,6 ''14" 15,6 "1366x768 LVDS 40Pins ЖК-панель

1.【 ЖК-контроллер card】работает для 1366x768 WLED 40P LVDs ЖК-экран,

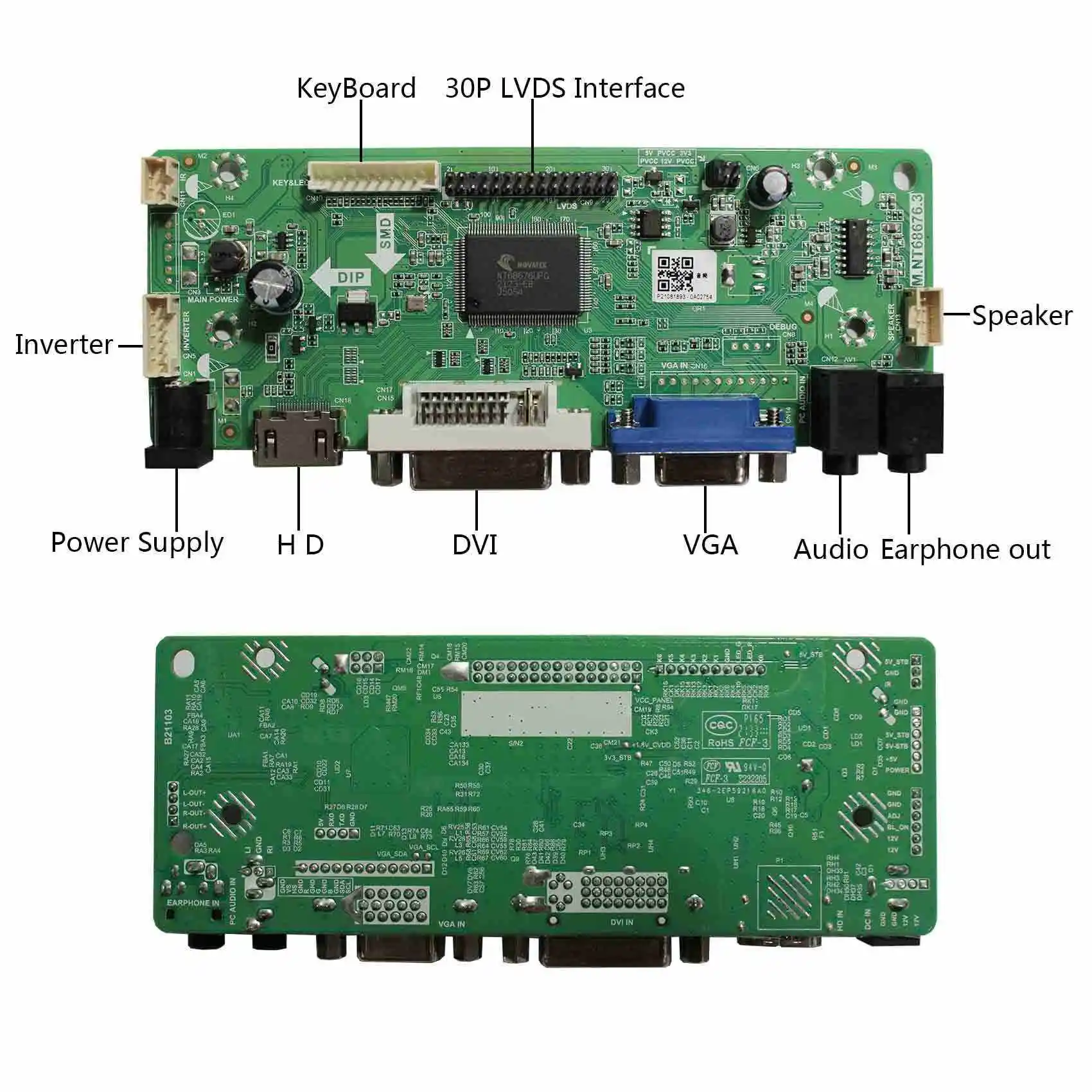

Видео вход: HDMI VGA DVI, аудио

Выход: соединение динамика,

Источник питания: 12 В постоянного тока более 3 А, функция этой карты заключается в освещении экрана. Используйте в изолированной среде.

2. Совместимые модели дисплея:

11,6 дюймов B116XW03 V.0,

14 дюймов LTN140AT02 LTN140AT07 LP140WH1 BT140XW02 HT140WXB HSD140PHW1 N140B6 B140XW01 B140XW0XW1 B1 B40XW0. 2 B140XW03 LP140WH1 LP140WH3 LP140WH4,

15.6nch LTN156AT17 LTN156AT02 LTN156AT24 LP156WH2 LP156WH4 BT156GW02 n156b6b6b6 B6 156XTN. 03 B156XW02 B156XW04,

Применение: эта карта часто используется для работы с экранами на дисплее DIY monitor/аркадных игр/Raspberry Pi/DIY компьютерах и т. д. (перед покупкой, пожалуйста, подтвердите свою модель дисплея, который отмечен на задней части контрольной наклейка для панели, задний Чехол должен быть открыт для проверки)

Ниже приведены способы оплаты, которые мы обычно используем,Кроме платформы.

Мы отправим товар в течение 3 рабочих дней как можно скорее после размещения заказа.(Expcet праздник)

Пожалуйста, подтвердите свой адрес заказа и номер телефона, если вы хотите изменить адрес, свяжитесь с нами.

Доставка Обычным способом прибудет в течение 15-60 дней. Если вам нужен товар срочно, пожалуйста, свяжитесь с нами, чтобы отправить экспресс-доставку, мы проверим стоимость экспресс-доставки для вас.

Примечание:

Независимо от того, что произошло, пожалуйста, свяжитесь с нами в первый разВместо того, чтобы оставлять негативные отзывы или открывать спор.

Мы постараемся сделать все возможное, чтобы помочь вам решить проблему или повторно отправить/вернуть вам деньги. Пожалуйста,Доверяйте нам иДайте нам шанс служить вам.

Если вы не получили товар в течение 15-60 дней, пожалуйста, проверьте номер отслеживания или свяжитесь с нами.

Любые проблемы с операцией, мы можем обеспечить беспроводную техническую поддержку в рабочее время.

Если товар поврежден во время доставки, пожалуйста, свяжитесь с нами после получения товара, мы повторно отправим или вернем вам деньги.

Один год гарантии со дня продажи товара. Некоторые технические проблемы можно решить онлайн.

Анализ неисправностей и съемка:

T1: ЖК-экран показывает черный экран после включения.

S1: 1. Пожалуйста, подтвердите, подключен ли экранный кабель задней подсветки к усилительной плате (плата инвертора). Если нет, подключите его и включите питание снова.

S1: 2. Проведите некоторые тесты обмена: измените входной сигнал на тест; Измените адаптер питания на тест; Измените источник сигнала на тест; Измените сигнальный кабель на тест; Измените ЖК-экран на тест. И так далее.

T2: сигнальный кабель не может подключаться к разъему экрана.

S2: если ваш экран имеет разъем eDP, но вы купили плату, которая подходит для экрана разъема LVDS. Например, если ваш экран LP156WX4-TP(X), но вы получаете плату контроллера, которая подходит для платы контроллера LVDS, например, LP154WX4-TL(X), он не будет соответствовать вашему экрану. Затем, пожалуйста, выберите причину возврата «получить неправильный продукт». Или сначала свяжитесь с продавцом.

T3: Изображение ЖК-экрана не отображается правильно или показывает белый экран. Или светодиодный дисплей поочередно мигает красным и зеленым цветом.

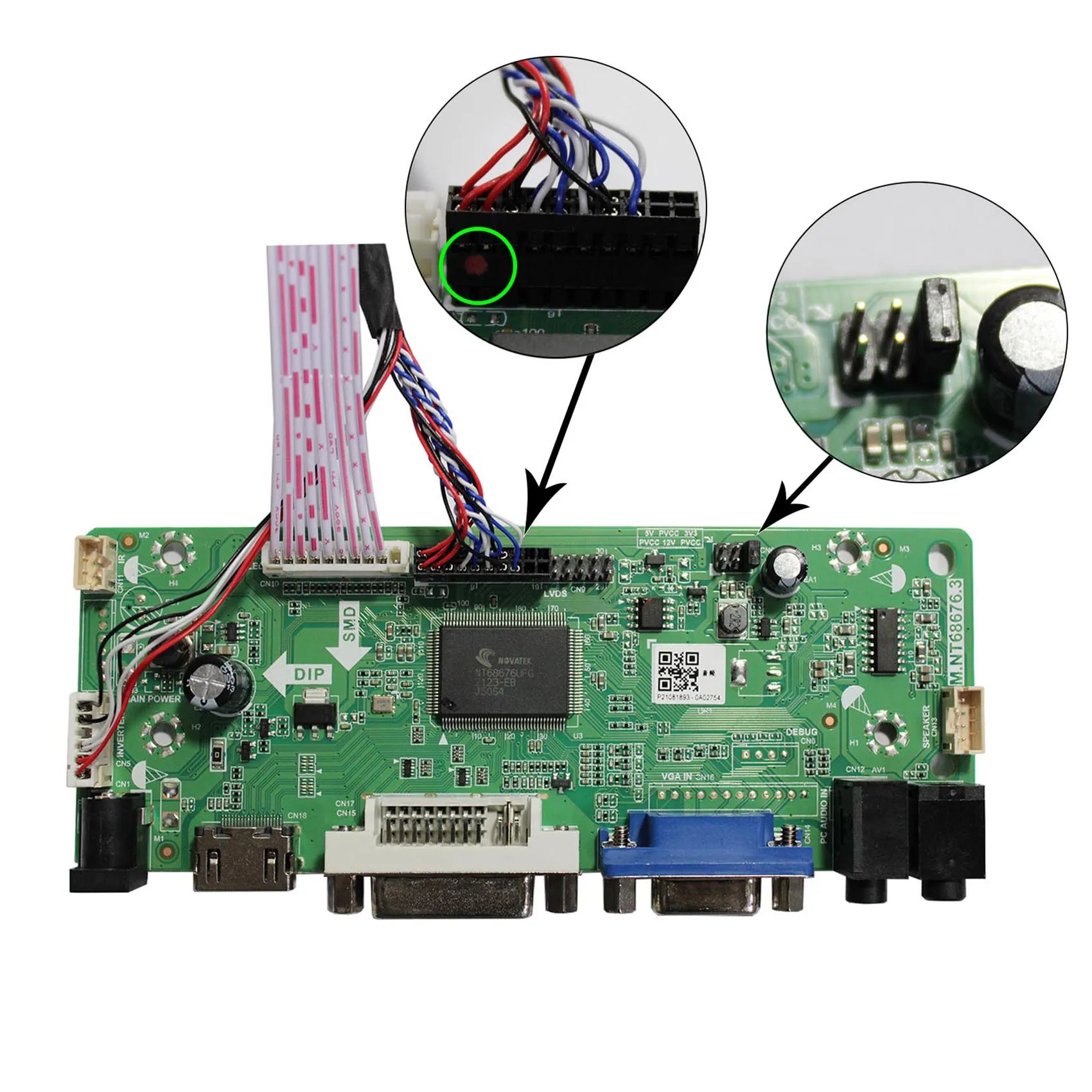

S3:1. Убедитесь, что сигнальный кабель, который подключается к разъему ЖК-экрана с правильным направлением. (Pin1-Pin1, на некоторых панелях Кабельный соединитель может быть собран в двух направлениях, поэтому иногда при смене на обратную сторону он будет хорошо работать)

S3:2. Пожалуйста, подтвердите, является ли разрешение ЖК-экрана таким же, как разрешение платы ЖК-контроллера (пожалуйста, обратитесь к ссылке на покупку платы контроллера, которая отмечена совместимым разрешением, используйте Тип экрана для поиска в сети, чтобы подтвердить его разрешение поддержки), если нет, пожалуйста, свяжитесь с продавцом, Некоторые платы после обновления прошивки исправят эту проблему.

T4: ЖК-экран имеет изображения, но очень темный. (Используйте светильник фонарь, чтобы проверить, есть ли внутри экрана изображение или нет)

S4: пожалуйста, подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).

Если состояние подключения в порядке, может быть, плата инвертора сломана, если обнаружите эту проблему, пожалуйста, свяжитесь с нами, мы можем отправить вам замену.

T5: дисплей продолжает перезапускать после включения питания.

S5: входной ток адаптера питания слишком мал, пожалуйста, измените адаптер с большим выходным током (2A или больше 2A)

T6: включение, через несколько секунд дисплей переходит на черный экран.

S6: если вы не подключите сигнальный кабель (без источника входного сигнала), он войдет в режим ожидания через несколько секунд питания. Подключите входной сигнал при включении и используйте клавиатуру для переключения на соответствующий канал.

T7: когда кабель сигнала не подключается к ЖК-дисплею, питание на плате, Светодиодный дисплей клавиатуры красного или зеленого цвета. И затем, когда вы подключаете кабель к ЖК-экрану, Светодиодный дисплей клавиатуры выключен.

S7: это из-за неправильного определения сигнального кабеля, пожалуйста, свяжитесь с продавцом, чтобы подтвердить, есть ли у продавца совместимый кабель с ЖК-экраном или нет.

T8. : Компьютер обнаруживает, что плата драйвера подключена, но ЖК-экран не отображается.

S8: если сигнал HDMI или DVI подключен. Пожалуйста, установите на компьютере, чтобы убедиться, что выход HDMI DVI доступен.

T9: разрешение не поддерживается.

S9:1. Пожалуйста, измените на другие разрешения, чтобы подтвердить, могут ли они отображаться нормально или нет.

S9:2. Входное разрешение несовместимо с разрешением ЖК-меню, это связано с тем, что плата контроллера ЖК-экрана записывает общее разрешение, соответствующее специальному разрешению, И меню панели управления Отображает общее разрешение. Если вы хотите отобразить то же разрешение, необходимо изменить данные EDID на ЖК-экране. Если вы столкнулись с этой ситуацией и хотите улучшить ее, пожалуйста, свяжитесь с нами.

T10: на экране отображается несколько цветов, меняющихся на изображении, когда вы только Включите плату или цвет экрана показывает заводской режим OSD, когда вы включаете и вводите сигнал на плату.

S10: это заводской режим, пожалуйста, помогите использовать клавиатуру вкл/выкл, чтобы выключить доску, затем включите, он будет автоматически выходить из заводского режима, И будет работать как обычно.

T11: оригинальный кабель ЖК-экрана не может быть подключен к плате контроллера.

S11: пожалуйста, удалите оригинальный сигнальный кабель, который поставляется с ЖК-экраном, и используйте кабель, который мы предоставили с платой контроллера.

T12: для платы Type-C, после подключения Type-C на ЖК-экране нет сигнала.

S12: пожалуйста, подтвердите ссылку на покупку. Если один тип C используется для питания, а другой используется в качестве входного сигнала, оба типа C должны быть подключены.

T13: когда использовать Type-C подключение к телефону, он не может включаться или яркость очень низкая.

S13: 1. Входной ток на мобильный телефон недостаточно, и невозможно ввести достаточно тока, чтобы контрольная плата могла работать во время передачи сигналов.

S13: 2. Когда телефон включен, яркость по умолчанию включена. Входной ток на мобильный телефон недостаточно. Вам нужно подключить дополнительный адаптер питания к плате управления.

T14: главный чип горячий.

S15: температура нового чипа платы составляет менее 70 градусов Цельсия (150 градусов по Фаренгейту) при комнатной температуре. Если вы беспокоитесь о рассеивании тепла, вы можете добавить радиатор.
