Квадратный 3 кВт ER20 220 В CNC шпиндель с воздушным охлаждением для токарного станка 18000 обмин 4 подшипника 300 Гц
Rattm Motor Store - Надежность 96.5%
Более 2340 подписчиков, дата открытия магазина 29.05.2011
- Положительные оценки: 98% (145)
- Соответствие описанию: 98%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 03.03.2022
Посылка включает:

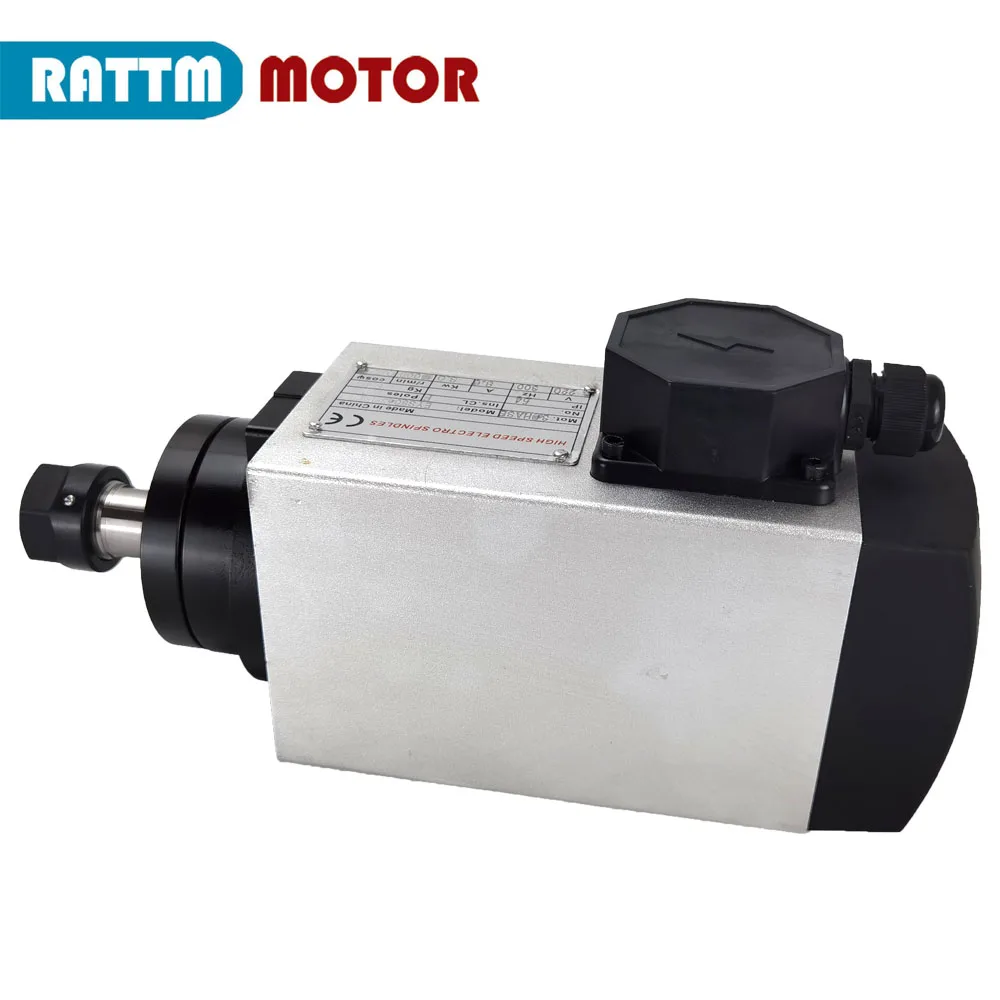

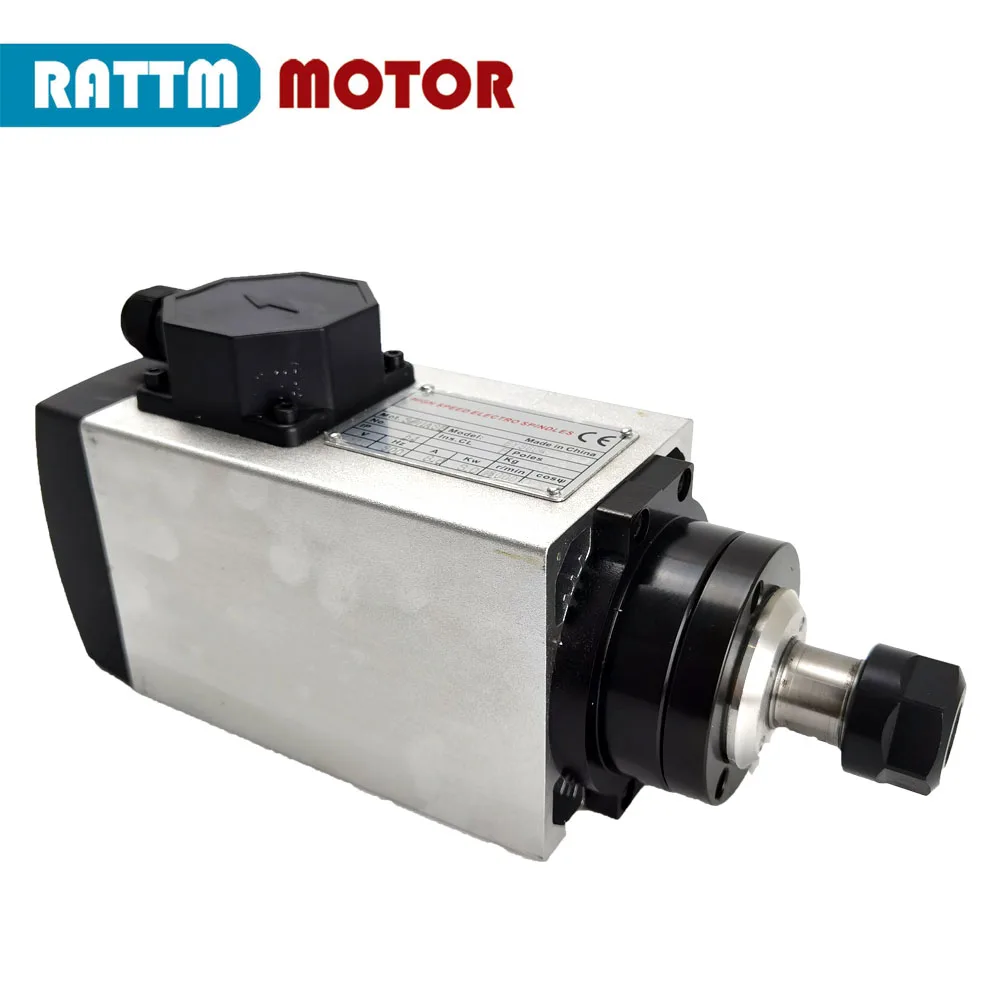

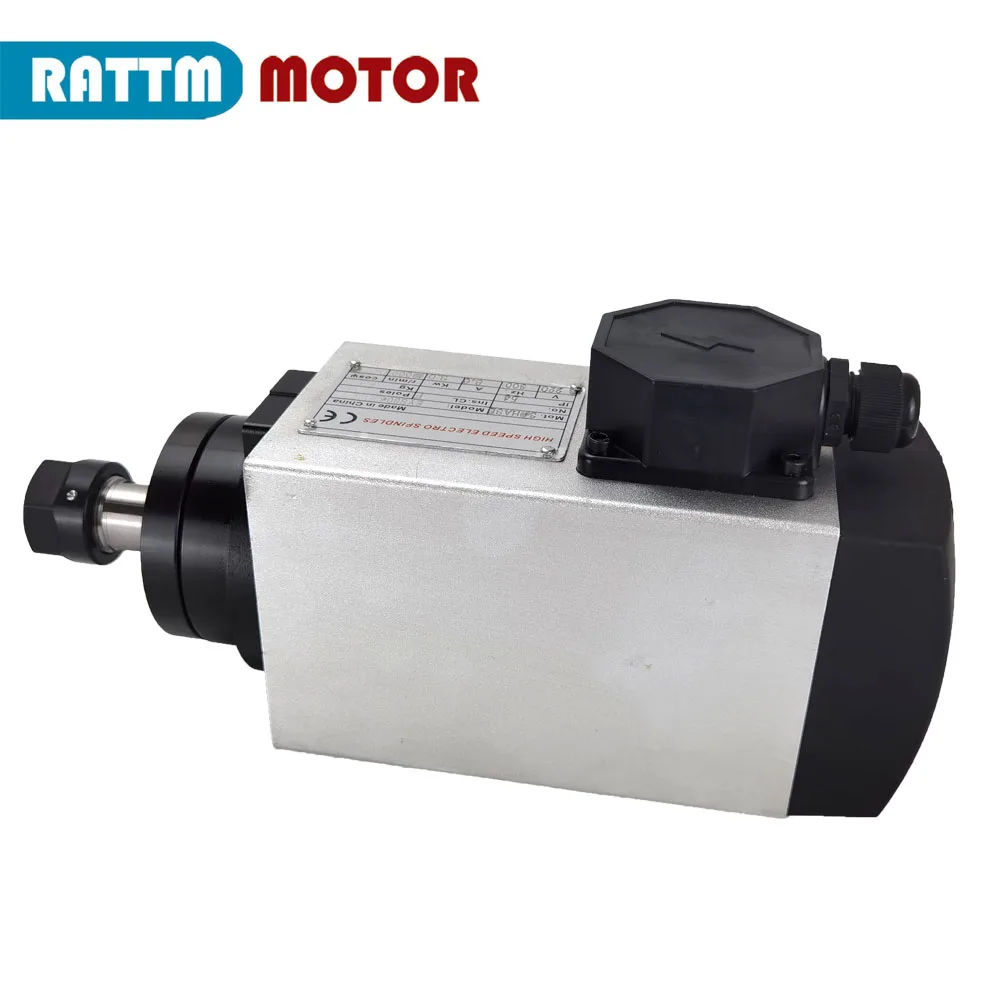

1x3,0 кВт ER20 двигатель шпинделя с воздушным охлаждением (18000 об/мин, 4 подшипника, 300 Гц, 89x98x300 мм) HuaJiang
Спецификация:
Материал: нержавеющая сталь

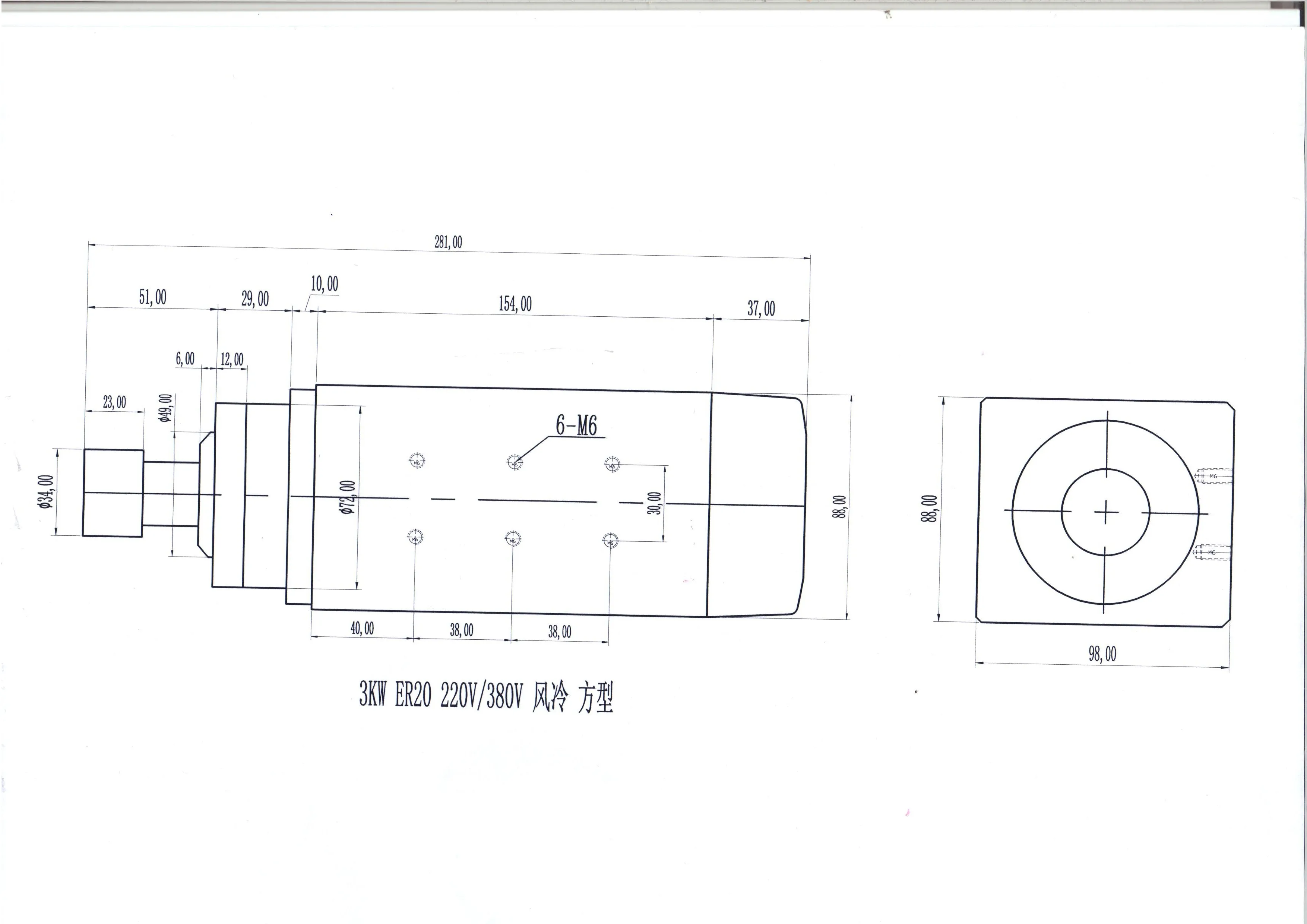

Размер: 89x98x300мм
Мощность: 3 кВт
Напряжение: 220
Ток: 8.6A
Частота: 300 Гц
Скорость: 18000 об/мин

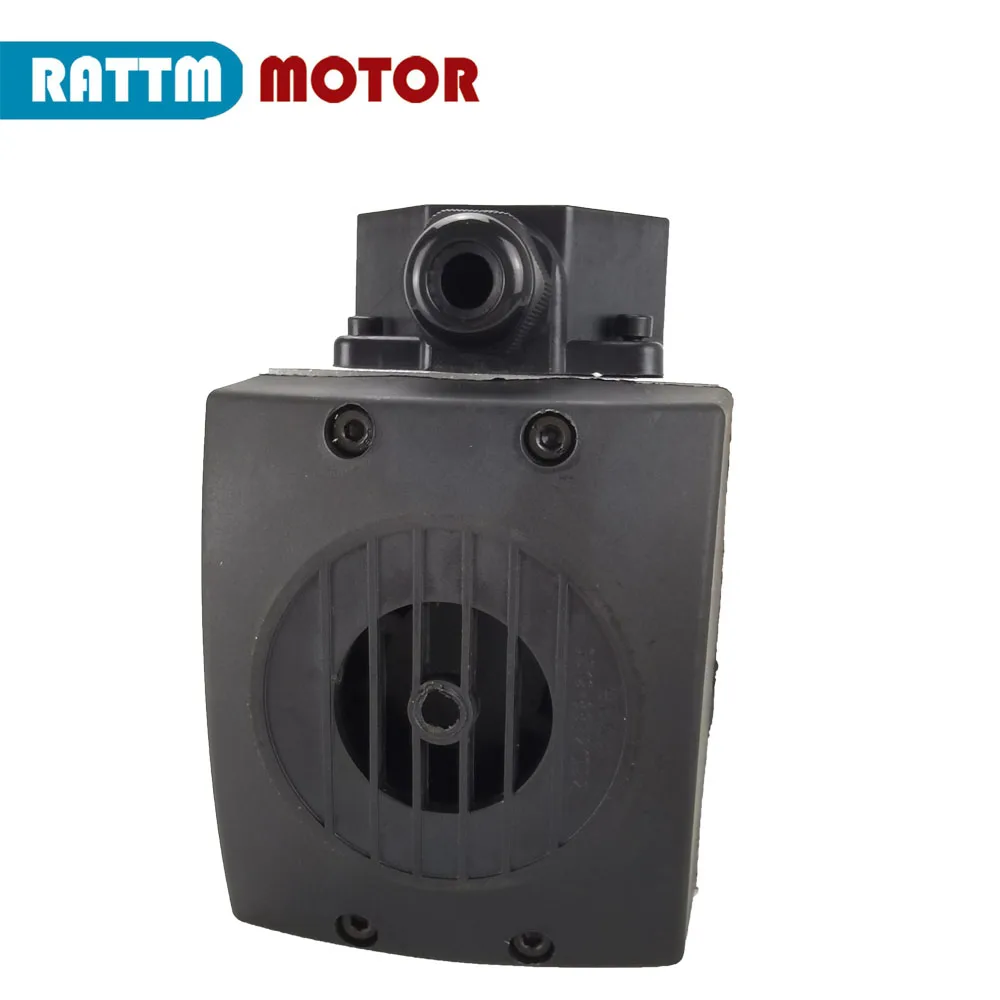

Охлаждение: с воздушным охлаждением
ВЫКЛ: менее 0,05 мм
Точное Коническое отверстие:Менее чем0,025 мм
Смазка подшипника: Смазка

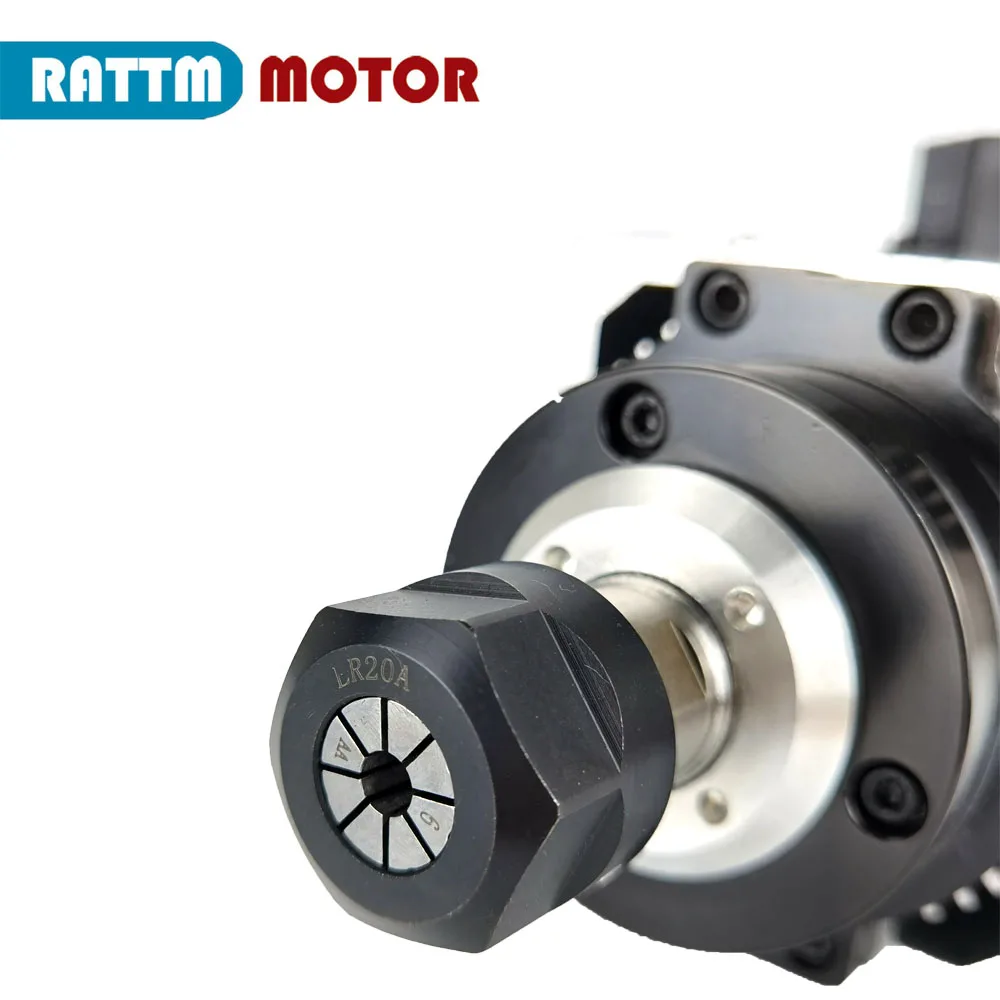

Размер цанги: ER20
Подшипники: 4 подшипника (C7005x2 + C7002x2),P4 класса, угловые контактные подшипники
Чистая Вес: 7,0 кг

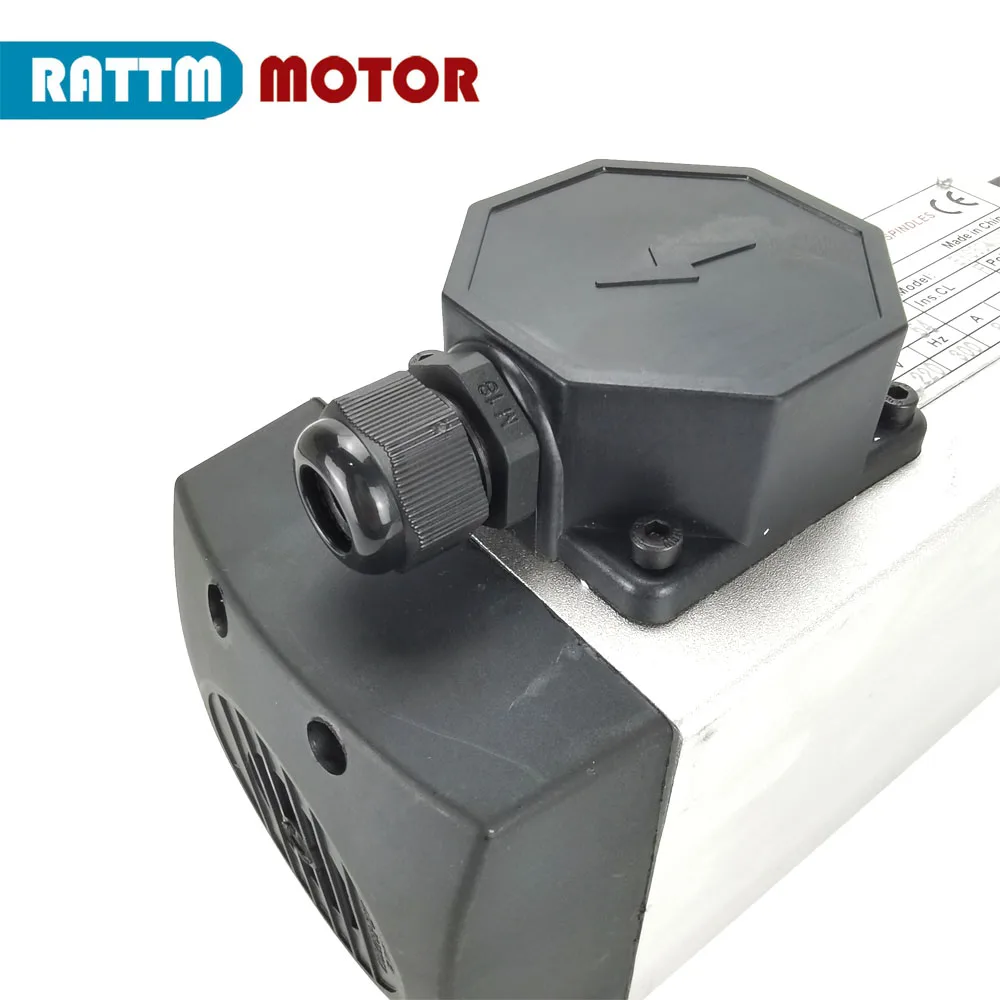

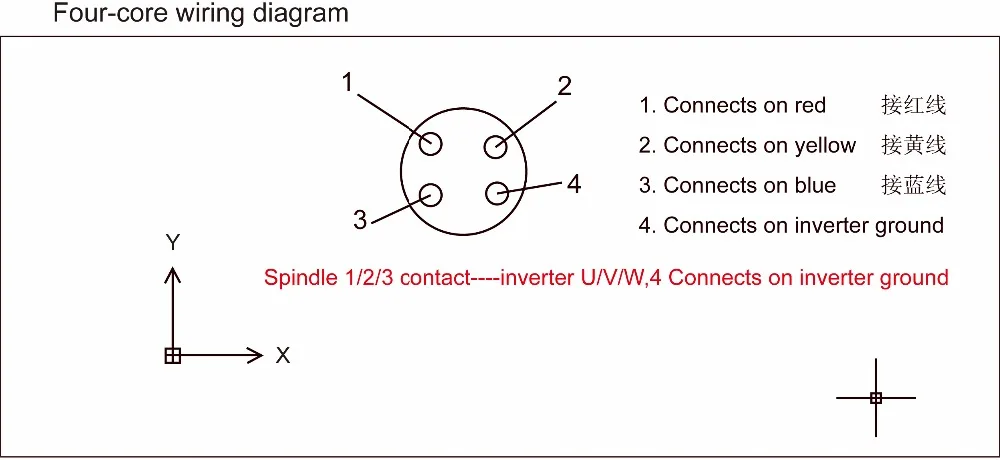

Интерфейс источника питания: Профессиональный авиационный интерфейс, интерфейс 1234 отмечен 123 соответственно подключен к выходному концу инвертора (U, V, W), 4 заземляющего провода этот интерфейс должен быть безопасным.
Основное применение: дерево, алюминий, камень, металл, стекло, ПВХ промышленность
1. Структурные особенности
1) высокоскоростной Электрический главный подшипник принимает керамический подшипник, наборы осей загрузки, улучшает шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.
2) перед вождением, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркулирующей системы для устранения.
2. Инструкции по использованию
1) при использовании необходимо сначала подключить трубу охлаждающей воды, сделать шпиндель соединить Охлаждающую воду, а затем начать.
2) перед вождением, повернуто вручную шпинделем. Если сенсорный блок не является гибким, вы должны устранить проблемы, И затем Проверьте направление вращения шпинделя от конца шпинделя, чтобы увидеть, должен ли матч вращаться против часовой стрелки электропроводка должна быть изменена, чтобы сделать ее последовательной.
3) перед вождением Охлаждающая вода для шлифовки заготовок не может находиться в передней части крышки шпинделя, чтобы предотвратить попадание передней крышки подшипника на Впускной двигатель и подшипник. Двигатель не должен попадать в воду, после включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку заготовок охлаждающей жидкости. Сначала выключение охлаждающей жидкости, а затем закрыть двигатель шпинделя.
3. Техническое обслуживание и обслуживание
1) моторизованный шпиндель со средней частотой питания номинальное напряжение, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменить частоту для регулировки, а также прямое пропорциональное изменение напряжения.
2) Когда шпиндель временно не используется, следует использовать сжатый воздух для продувки охлаждающей жидкости, чтобы избежать ржавчины, подключите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Устройство защиты конца вала, помещается в сухом месте.
3) Если замена шпинделя подшипников, лучший профессиональный и технический персонал из замены. Используйте специальные инструменты, катушка статора не удаляется.
-
Bearing4bearing(2x7005C+2x7003C)
-
ColletER20
-
CoolingAir cooled
-
current8.6A
-
Frequency300Hz
-
LubricationGrease
-
Power, Voltage3.0KW, 220V
-
Precision tapered boreLess than 0.025mm
-
Runout OffLess than 0.05mm
-
Size88x98x300mm
-
Вес логистики7.950
-
Каждая упаковка1
-
Максимальный крутящий момент--
-
Минимальная единица измерения100000015
-
Название брендаRATTMMOTOR
-
Номер модели3.0KW AIR-COOLED SPINDLE MOTOR
-
ПриводДвигатель
-
ПрименениеФрезерование
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Рабочая Скорость10-18000rpm
-
Размер логистики - высота (см)20
-
Размер логистики - длина (см)40
-
Размер логистики - ширина (см)30
-
СертификацияЕвропейский сертификат соответствия
