ЧПУ шпиндель токарного станка комплект с воздушным охлаждением 3KW ER20 220V 4 подшипник и 3KW HY переменной инвертор частоты частотно-регулируемый привод1 комплект ER20 собрать
Changzhou Rattm Motor Co., Ltd. - Надежность 94.25%
Более 1341 подписчиков, дата открытия магазина 25.10.2010
- Положительные оценки: 95% (81)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 07.04.2022

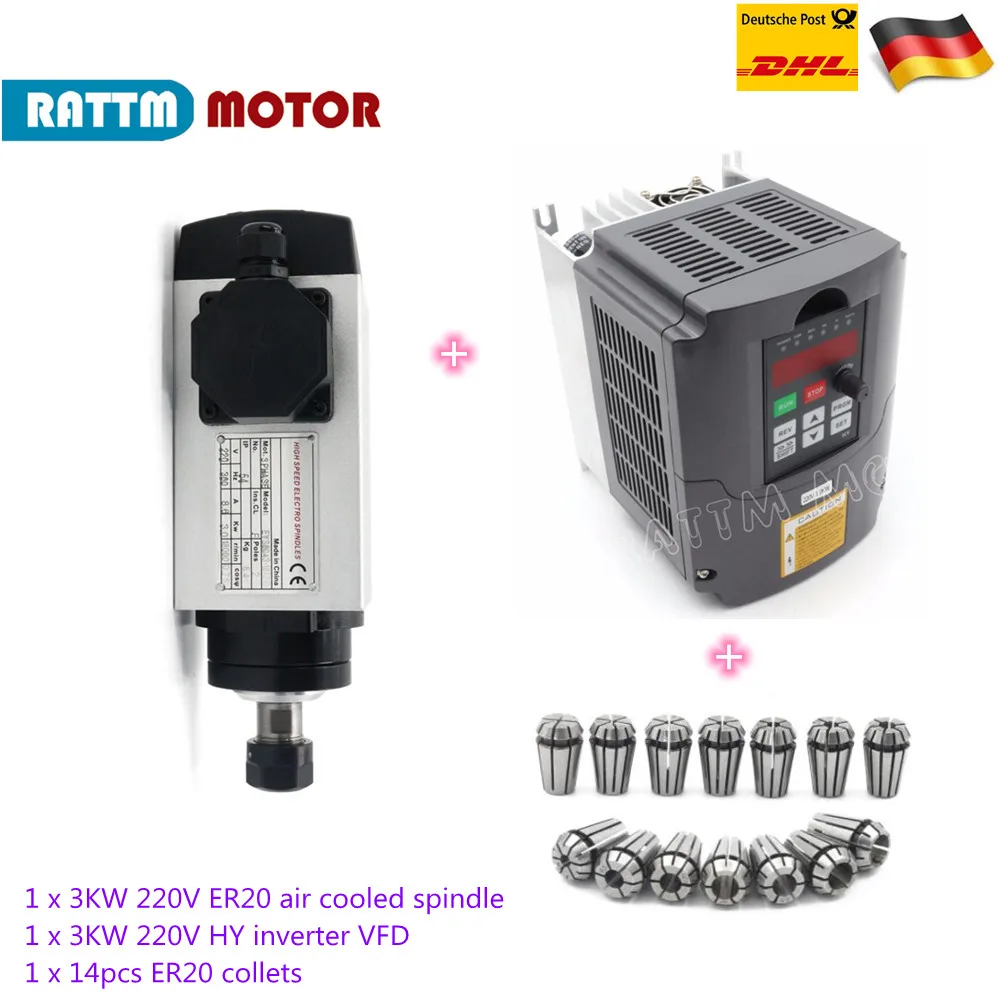

Посылка включает:
1x3,0 кВт ER20 двигатель шпинделя с воздушным охлаждением (18000 об/мин, 220 В, 4 подшипника, 300 Гц, 89x98x300 мм)
1x3,0 кВт VFD 220 В(Если вам нужно 110 В или 380 В, пожалуйста, оставьте сообщение, доставка из Китая)
1 комплект ER20 collet(14 шт.)

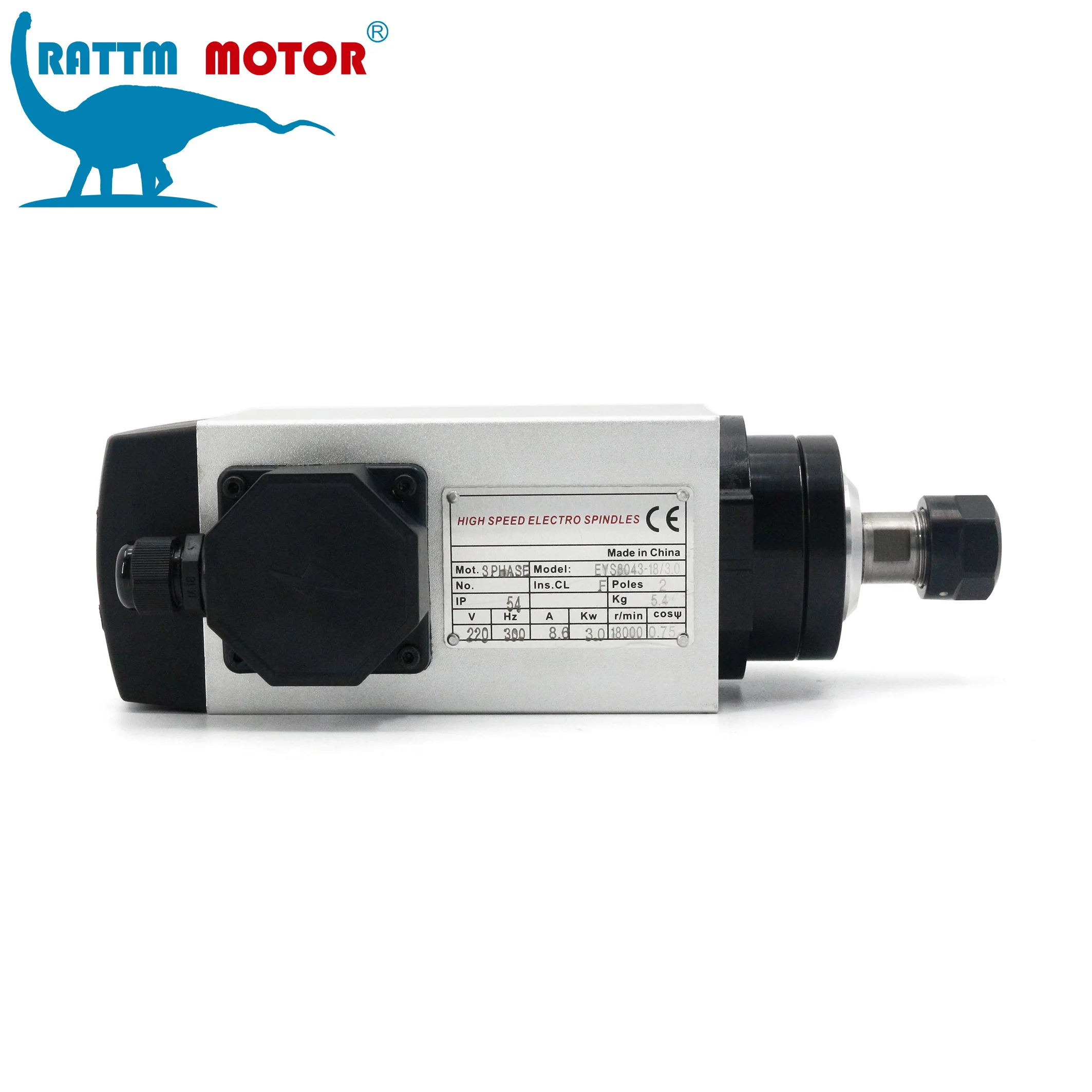

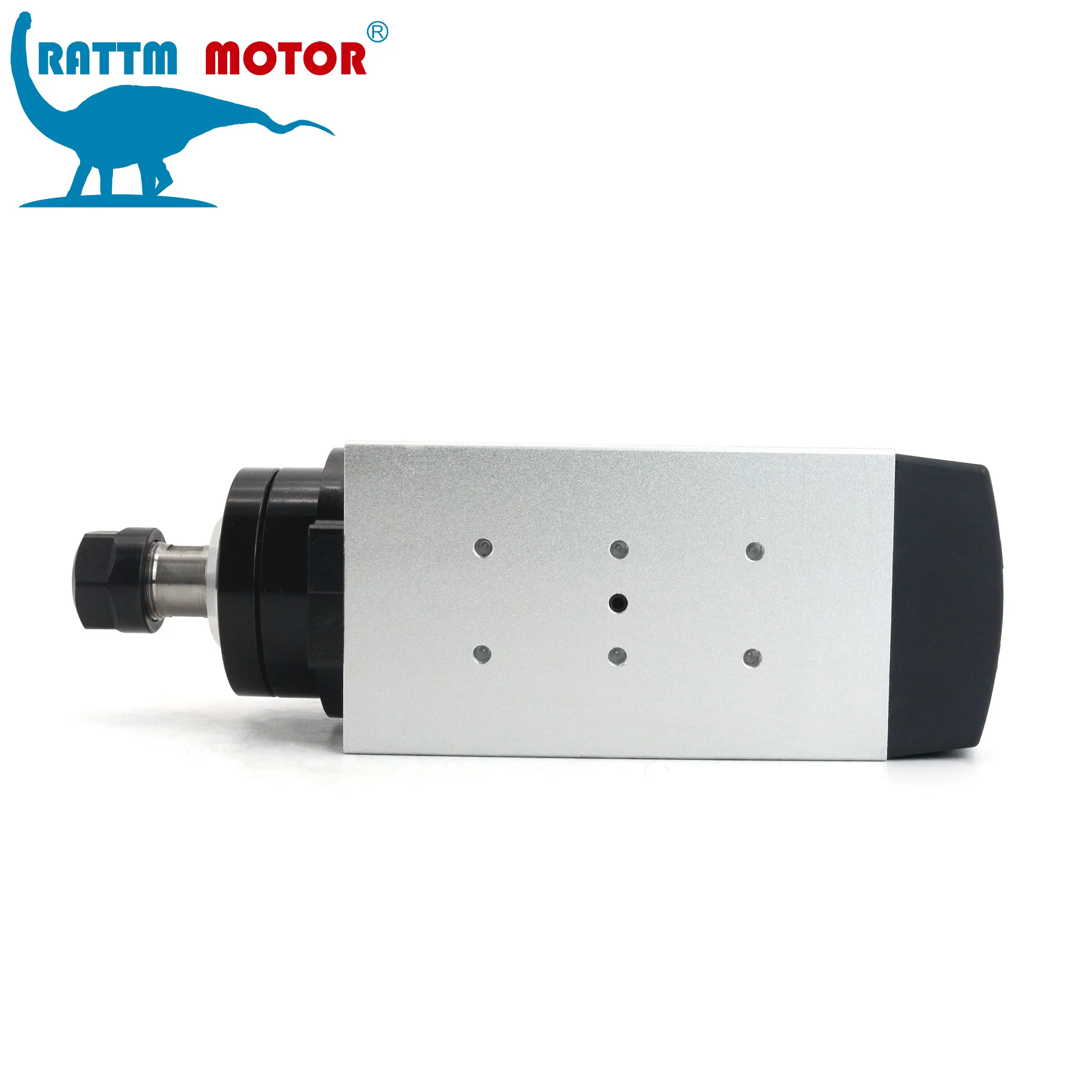

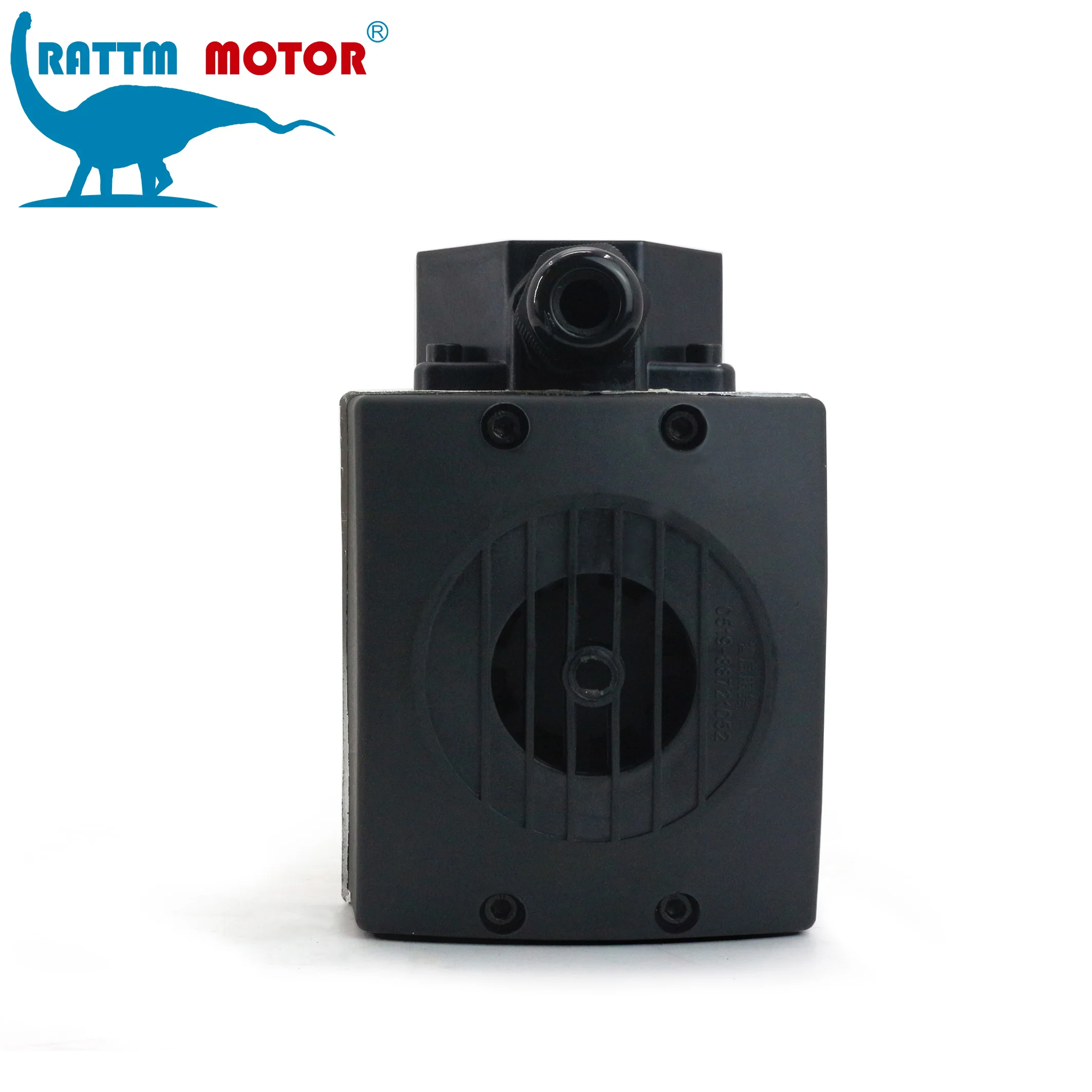

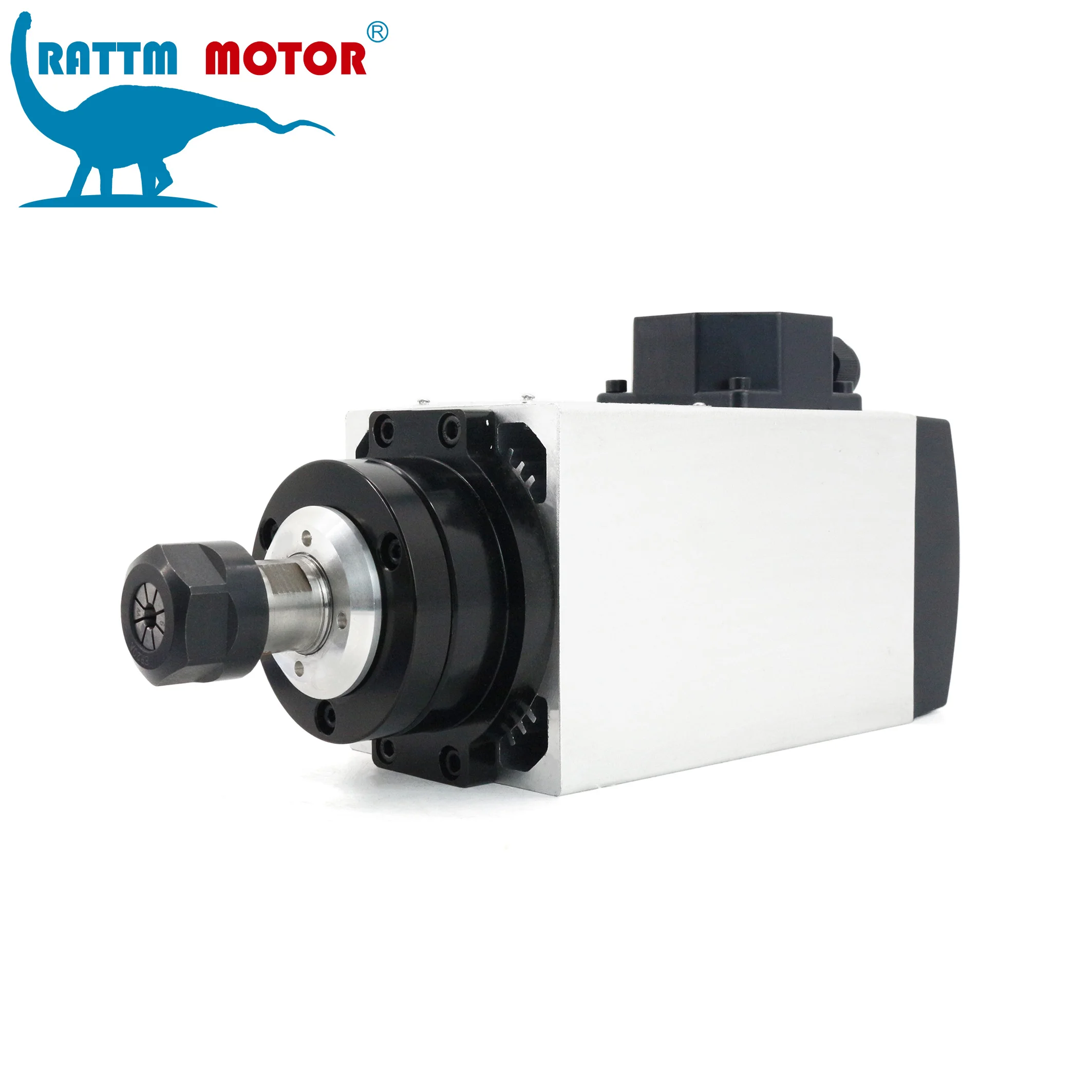

1) 3 кВт ER20 шпиндель с воздушным охлаждением Гравировальный фрезерный станок
Спецификация:
Материал: нержавеющая сталь

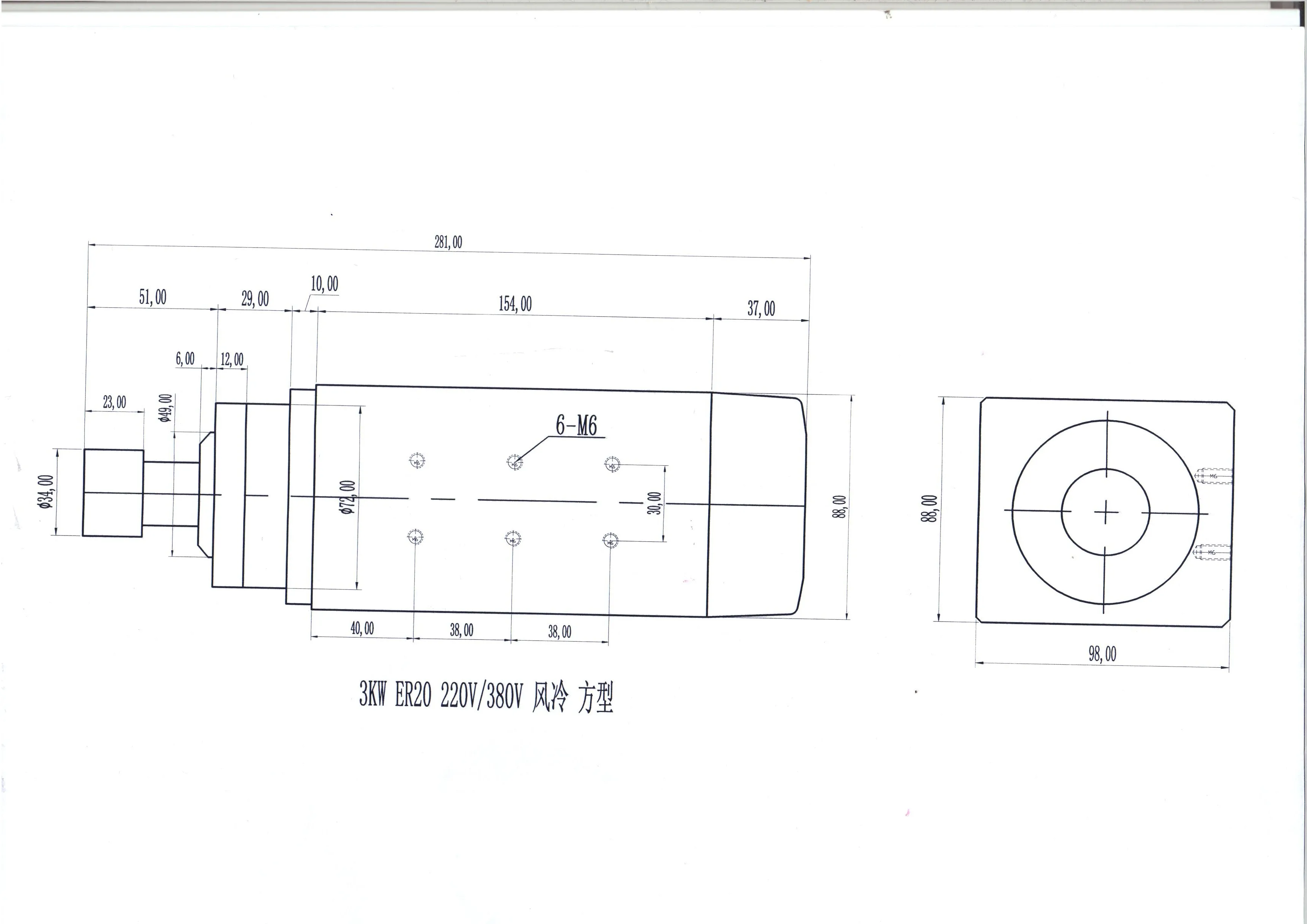

Размер: 89x98x300мм
Мощность: 3 кВт
Напряжение: 220
Ток: 10A
Частота: 300 Гц
Скорость: 18000 об/мин
Охлаждение: с воздушным охлаждением
Runout off: менее 0,05 мм
Точное Коническое отверстие: менее 0,025 мм
Смазка подшипника: Смазка
Размер цанги: ER20
Подшипники: 4 подшипника (C7005x2 + C7002x2),P4 класса, угловые контактные подшипники
Чистая Вес: 7,0 кг

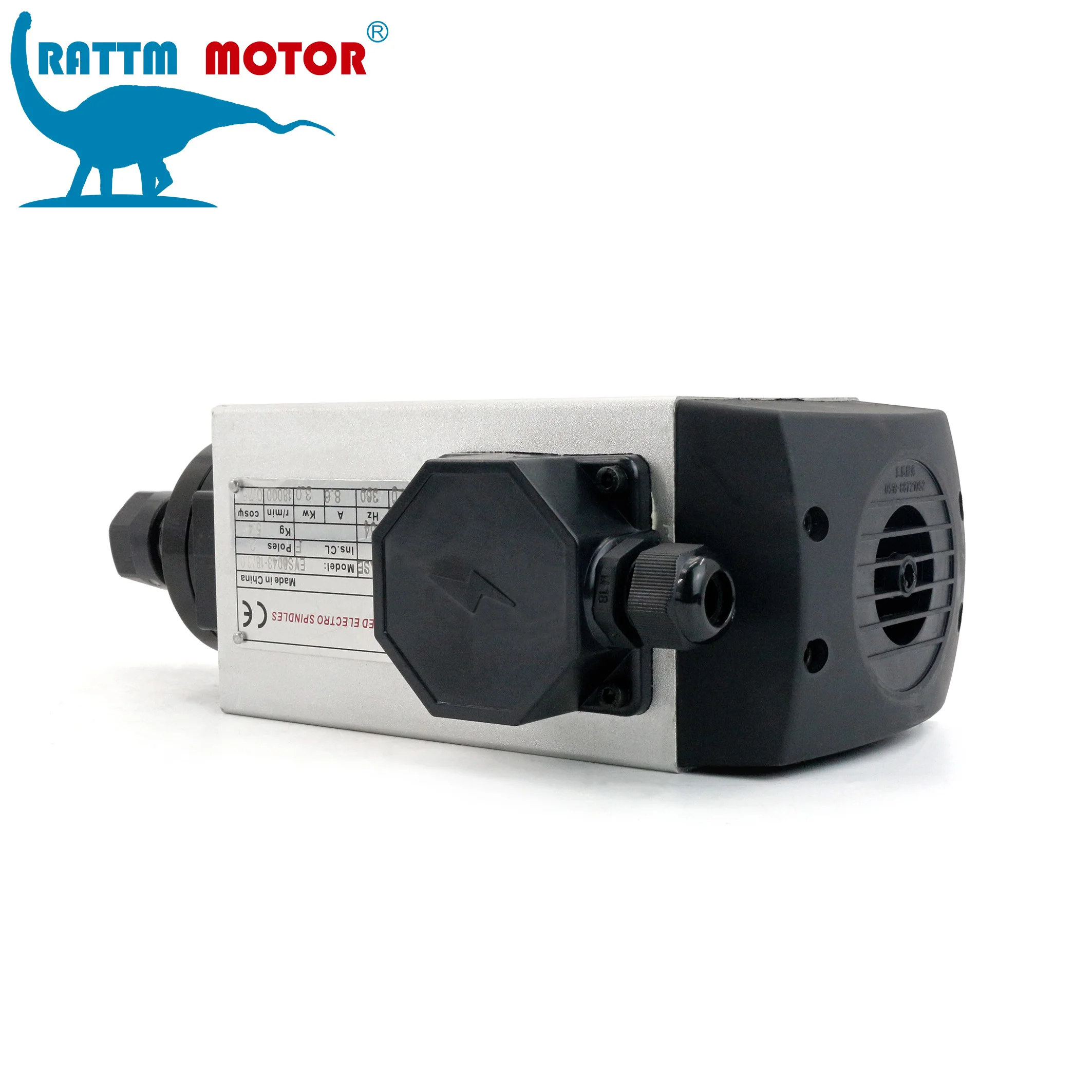

Интерфейс источника питания:Профессиональный авиационный интерфейс, интерфейс 1234 отмечен 123 соответственно подключен к выходному концу инвертора (U, V, W), 4 пуст, чтобы избежать неправильного подключения к сожженному шпинделю. Любой винт заземления провода.
Основное применение: дерево, алюминий, камень, металл, стекло, ПВХ промышленность
1. Структурные особенности
1) высокоскоростной Электрический главный подшипник принимает c-класс высокоскоростной угловой контактный шариковый подшипник, наборы осей загрузки, улучшает шпиндель в высокоскоростном вращении, поддерживая жесткость и точность шлифования.
2) перед вождением, вращение вала вручную. Высокоскоростное вращение шпинделя, вызванное повышением температуры, использование охлаждающей жидкости, циркулирующей системы для устранения.
2. Инструкции по использованию
1) при использовании необходимо сначала подключить трубу охлаждающей воды, сделать шпиндель соединить Охлаждающую воду, а затем начать.
2) перед вождением, повернуто вручную шпинделем. Если сенсорный блок не является гибким, вы должны устранить проблемы, И затем Проверьте направление вращения шпинделя от конца шпинделя, чтобы увидеть, должен ли матч вращаться против часовой стрелки электропроводка должна быть изменена, чтобы сделать ее последовательной.
3) перед вождением Охлаждающая вода для шлифовки заготовок не может находиться в передней части крышки шпинделя, чтобы предотвратить попадание передней крышки подшипника на Впускной двигатель и подшипник. Двигатель не должен попадать в воду, после включения двигателя, когда вы живете в шлифовке заготовки, чтобы открыть шлифовку заготовок охлаждающей жидкости. Сначала выключение охлаждающей жидкости, а затем закрыть двигатель шпинделя.
3. Техническое обслуживание и обслуживание
1) моторизованный шпиндель со средней частотой питания номинальное напряжение, частота должна соответствовать параметрам технологии электрического шпинделя, скорость вращения моторизованного шпинделя может изменить частоту для регулировки, а также прямое пропорциональное изменение напряжения.
2) Когда шпиндель временно не используется, следует использовать сжатый воздух для продувки охлаждающей жидкости, чтобы избежать ржавчины, подключите отверстие. Поверхность шпинделя должна быть покрыта антикоррозийным маслом. Устройство защиты конца вала, помещается в сухом месте.
3) Если замена шпинделя подшипников, лучший профессиональный и технический персонал из замены. Используйте специальные инструменты, катушка статора не удаляется.

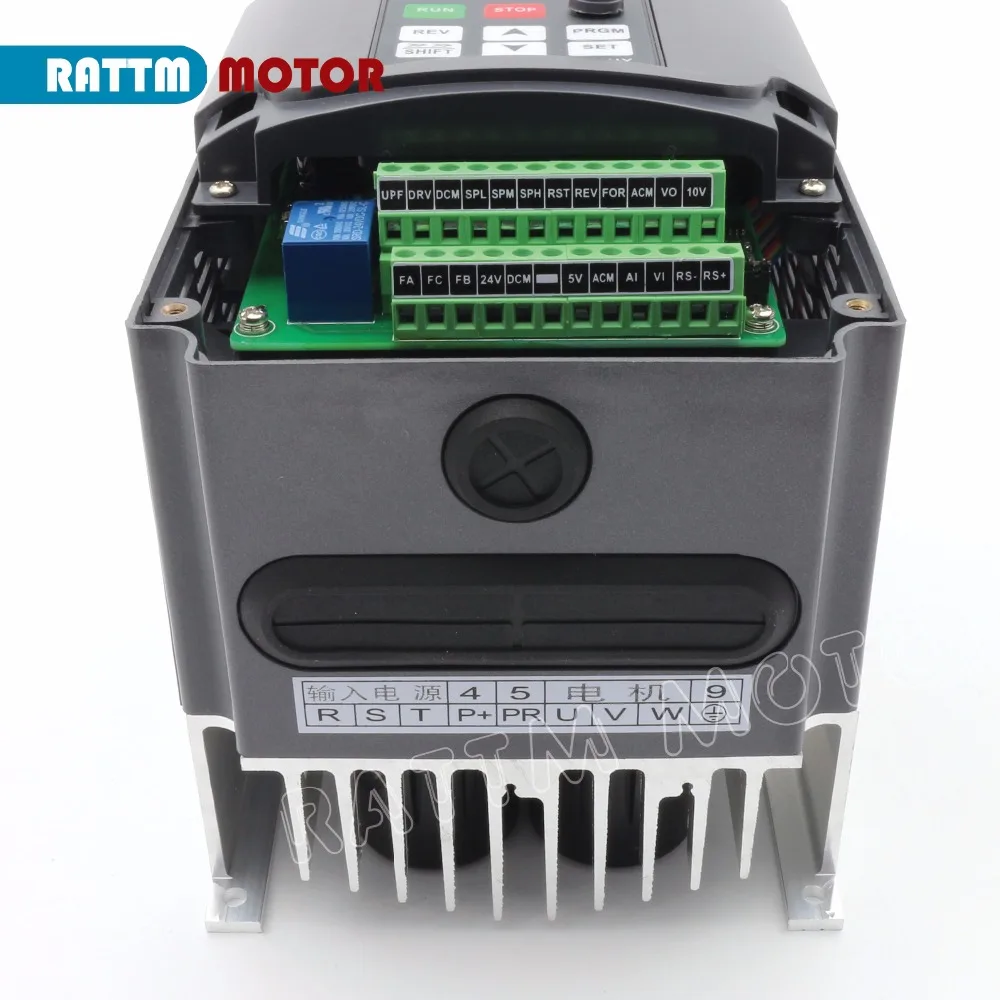

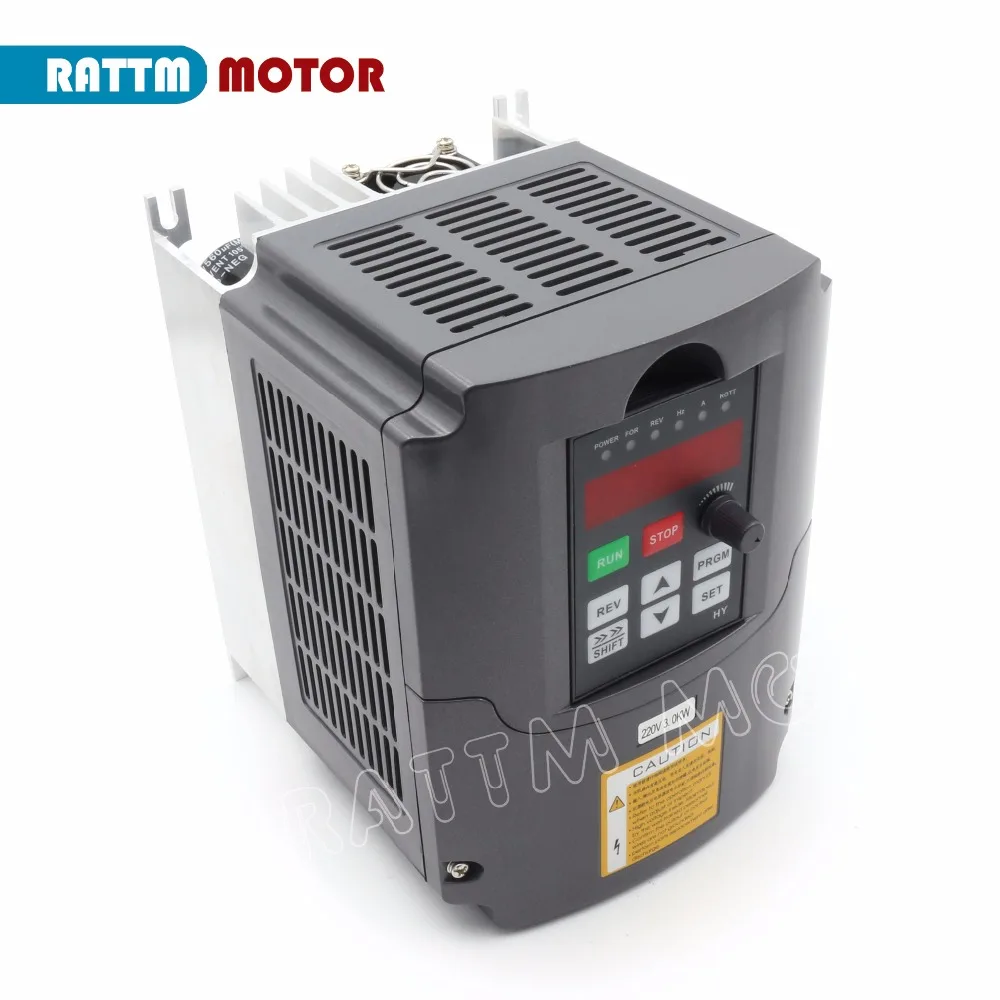

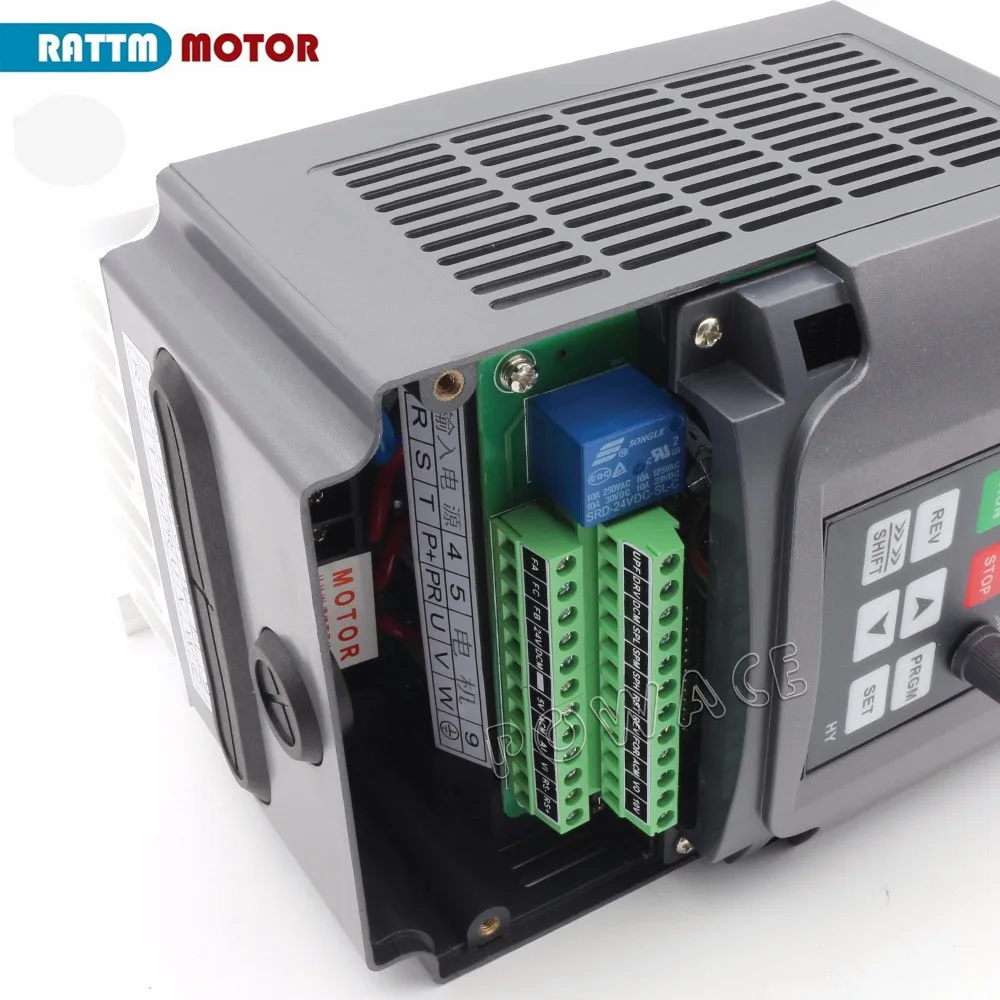

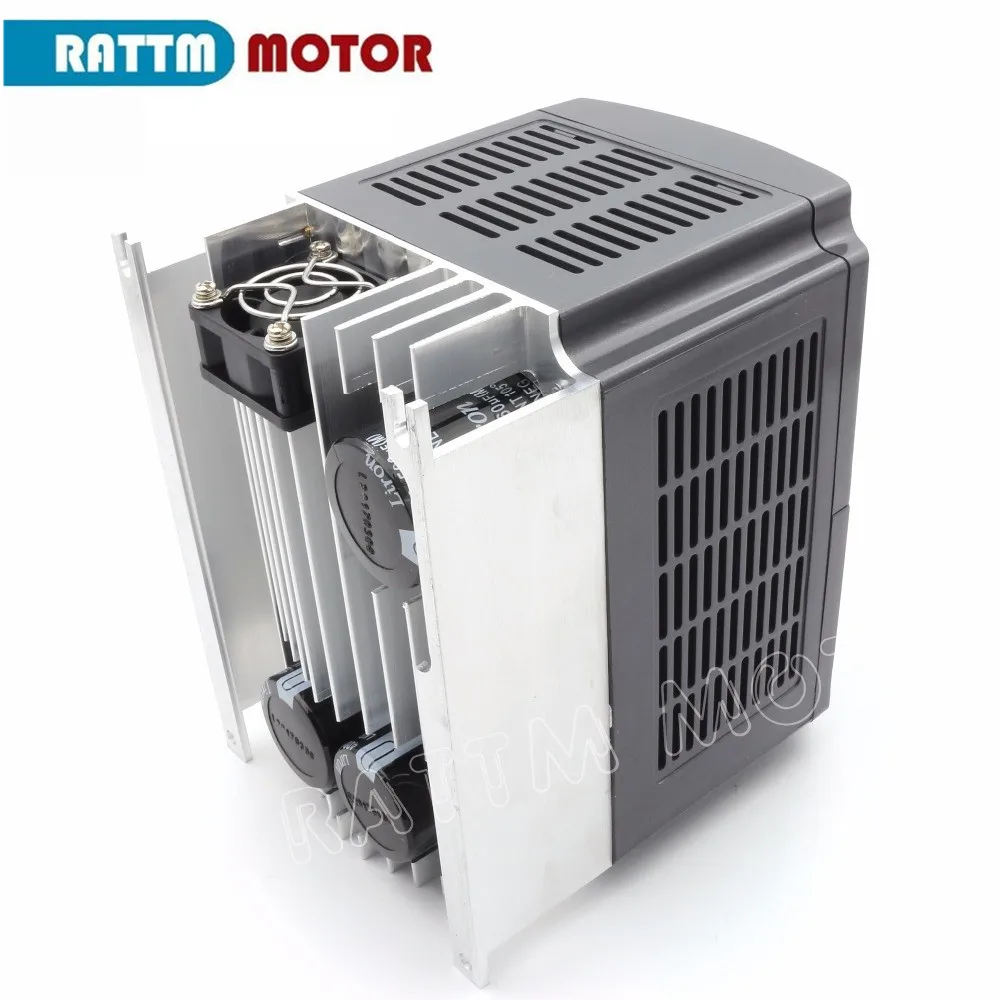

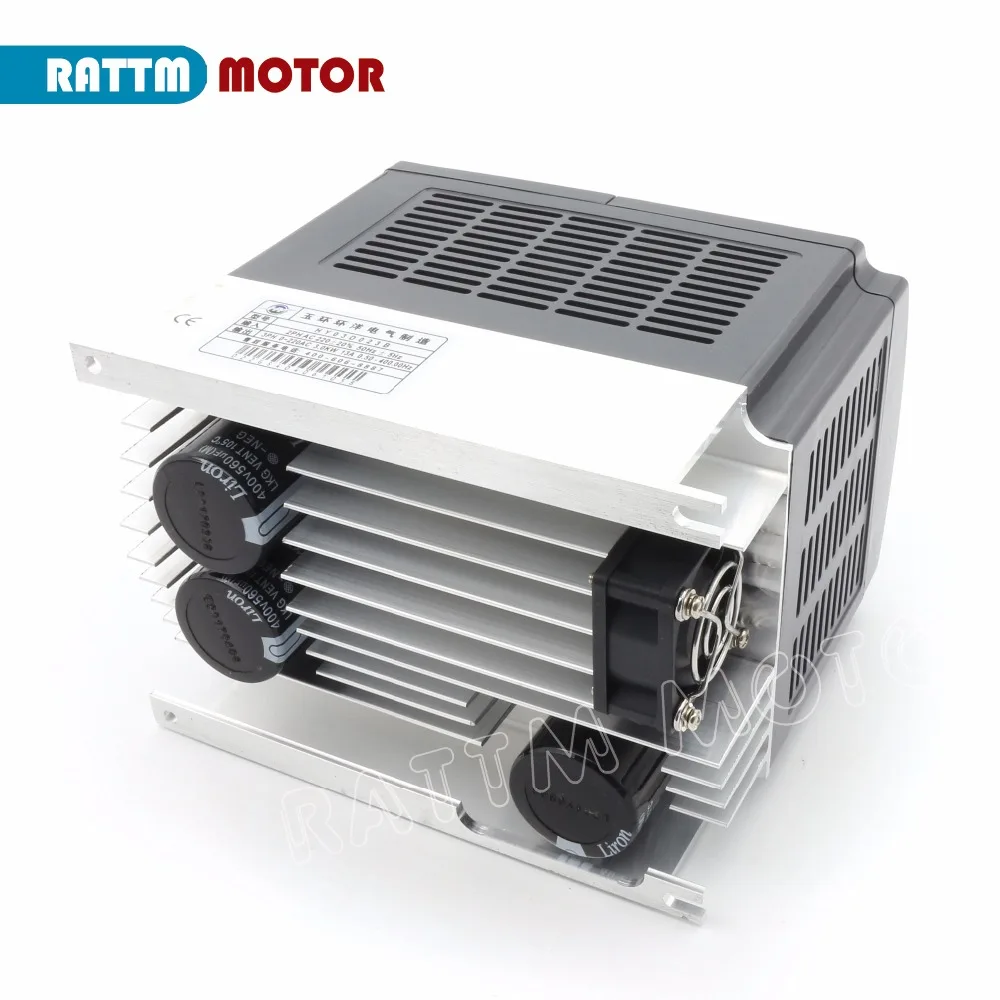

2) характеристики инвертора VFD:
1)PID контроль; Расширенное вычисление PID замкнутая арифметика, быстрая скорость отклика и высокая пригодность;
2) Легкая функция PLC может реализовывать 16 ног скорости и функции управления инвертором;
3)RS485 порт связи, принимающий стандартный международный MODBUS главный контроль цепи;
4) с чрезвычайно сильной защитой от помех
5) Низкая Выходная ratting torque0.5гц-150%, низкая скорость работы;
6) переноска регулируется на 16 кГц, полностью беззвучная рабочая среда;
7) Широкая рабочая зона напряжения, нормальная работа в 304-456 в;
8) Автоматическая регулировка напряжения (AVR) техника, для обеспечения мощности нагрузки инвертора;
9) различные методы управления синхронизацией и несинхронизацией, динамически реализуют быстрый запуск без изменения тормозов;
10) с идеальной защитой от ошибок и защитой от короткого замыкания;

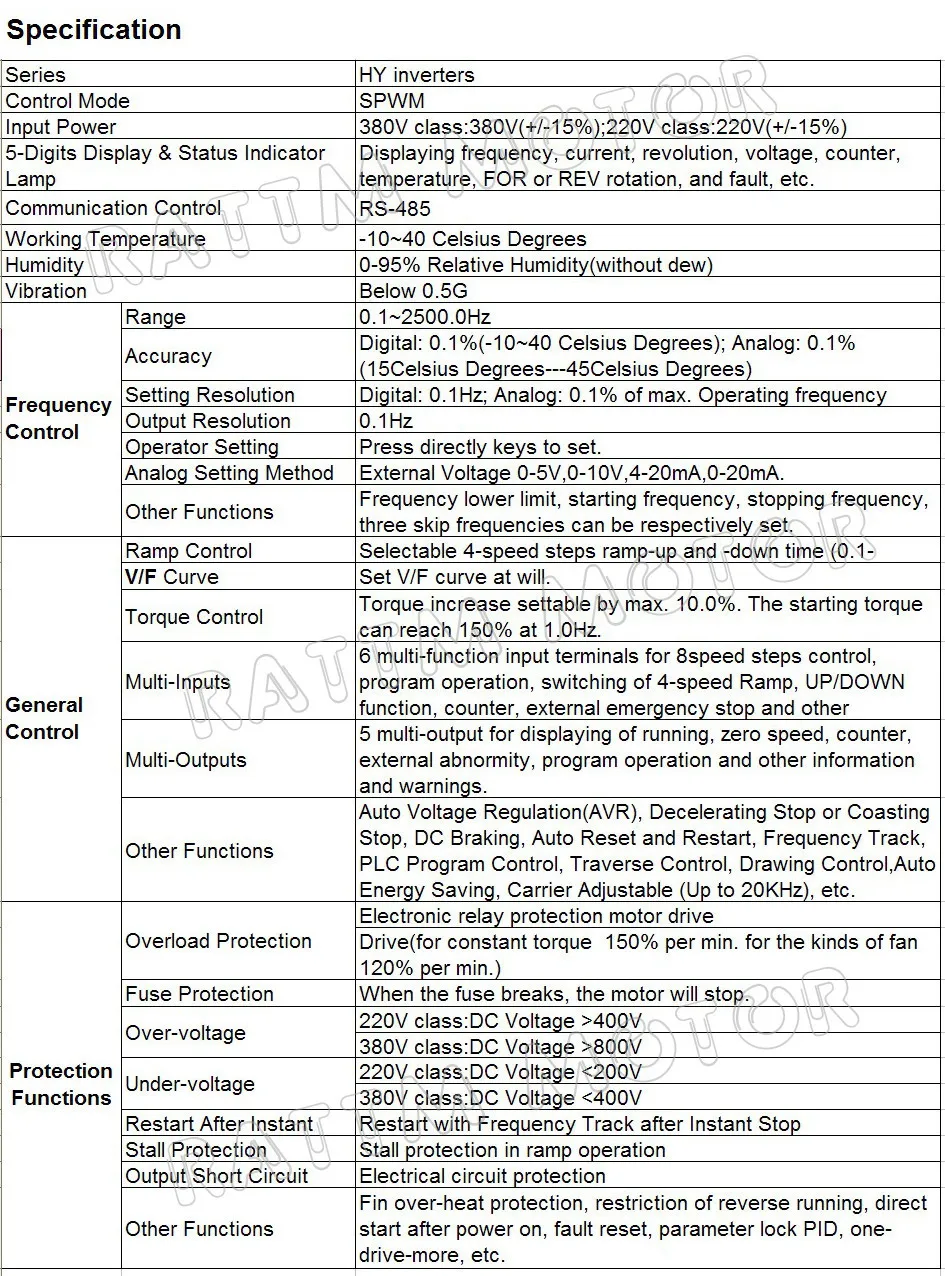

Технические параметры:1) Входное напряжение: 220 В (+/-15%)
2) Выходное напряжение: 220 В (+/-15%)3) Входная частота: 48-63 Гц4) Выходная частота: 0-400 Гц5) Входная Фаза: 1 или 3 фазы6) Выходная Фаза: 3 фазы
-
Bearing4pcs (C7005x2 + C7002x2)
-
ColletER20
-
Frequency300Hz
-
Inverter3.0KW 220V
-
LubricationGrease
-
Phase3
-
Place of OriginJiangsu, China (Mainland)
-
Spindle3.0KW ER20 Air-cooled Spindle
-
Voltage220V
-
Вес логистики12.000
-
Каждая упаковка1
-
Максимальный крутящий момент..
-
Минимальная единица измерения100000015
-
Название брендаRATTMMOTOR
-
Номер моделиPackage include:
-
ПриводДвигатель
-
ПрименениеФрезерование
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Рабочая Скорость10-18000rpm
-
Размер логистики - высота (см)20
-
Размер логистики - длина (см)30
-
Размер логистики - ширина (см)10
-
СертификацияЕвропейский сертификат соответствия
