Usb Blaster скачать кабель предназначен для ALTERA FPGA CPLD программер отладчик + бесплатная доставка

USB-Blaster скачать кабель предназначен для Altera FPGA, CPLD, Активных последовательных конфигурации устройств и Улучшенная конфигурация устройств, USB 2.0 для подключения к ПК и JTAG, Как, Пс, чтобы целевого устройства. Обзор

  , Usb-blaster скачать кабель Интерфейсы USB порт на хост-компьютера к altera® FPGA установленный на печатной плате. Кабель отправляет данные конфигурации с ПК Стандартный 10-контактный заголовок подключен к FPGA. Вы можете использовать USB-Blaster кабель iteratively загрузить Настройки данных Система во время прототипирования или данных программы в системы производства.

Это Surpports ALTERA общей серии FPGA/CPLD устройств, Активных последовательных конфигурации устройств, Улучшенная конфигурация устройств, И поддерживает, PS, JTAG три скачать режимов.

Ключевые Особенности

Производительность

1. Поддерживает ALTERA общей серии FPGA/CPLD устройств.

2. Поддерживает ALTERA общей серии активных последовательных конфигурации устройств.

3. Поддерживает ALTERA общей серии Улучшенная конфигурация устройств.

4. Поддерживает, PS, JTAG три скачать режимов.

5. Высокий-скорость, стабильность, и внутренних FT245R + CPLD разработан.

6. Поддерживает 1.2-5 В Программирование напряжения.

7. Поддерживает SignalTap II встроенного логического анализатора.

8. Поддерживает NIOS II встроенный процессор коммуникации и отладки.

Поддерживается Программное обеспечение

1. Quartus II интегрированной среды разработки.

2. NIOS II IDE Интегрированная среда разработки.

3. NIOS II EDS интегрированной среды разработки.

Поддерживаемых устройств

1. CPLD: MAX3000, MAX7000A/B/S, MAX9000 и Макс II и др.

2. ПЛИС: Stratix, Stratix II, Циклон, Cyclone II, CycloneIII, Acex 1 К, APEX 20 К и FLEX 10 К и др.

3. Активных последовательных конфигурации устройств в том числе: EPCS1, EPCS4, EPCS16 и др.

4. Улучшенная конфигурация устройств в том числе: EPC1, EPC4 и др.

Другие Особенности

1. Высокая скорость загрузки: FT245 + CPLD + 244, близко к оригиналу ALTERA USB-Blaster.

2. Скорость загрузки 1-3 раз быстрее, чем другие схемы, такие как 68013 или C8051F.

Подключается к ПК

1. Подключение к компьютеру через USB 2.0 интерфейс.

Подключается к целевой плате

1. Целевой плате подключение через JTAG, как, интерфейсы PS. 1, 2, и 3 ниже показан заголовок разводка

Различных интерфейсов

Рис. 1. JTAG заголовок цоколевка

Рис. 2. Как заголовок цоколевка

Рис. 3. PS заголовок цоколевка

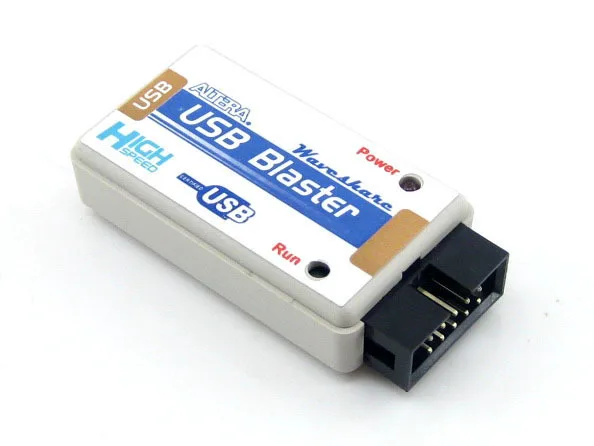

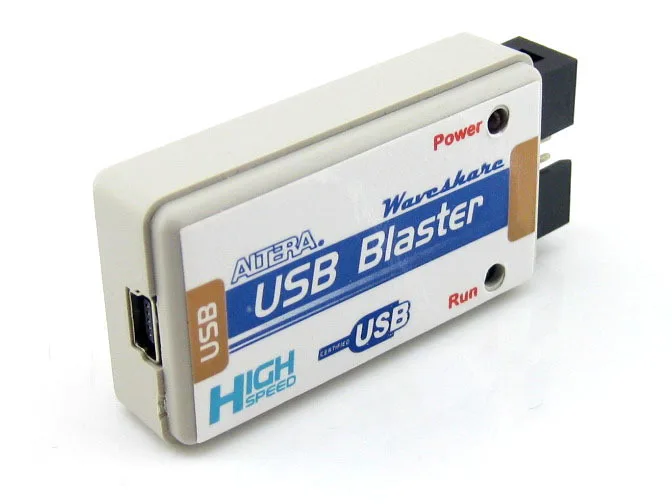

     Фотографии

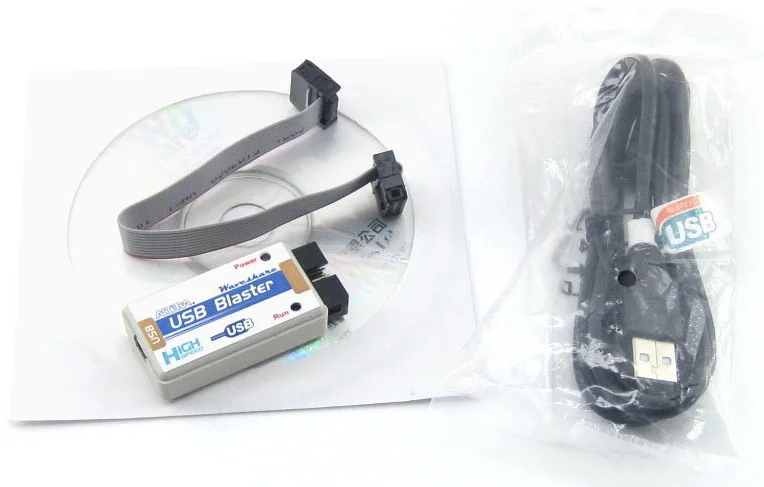

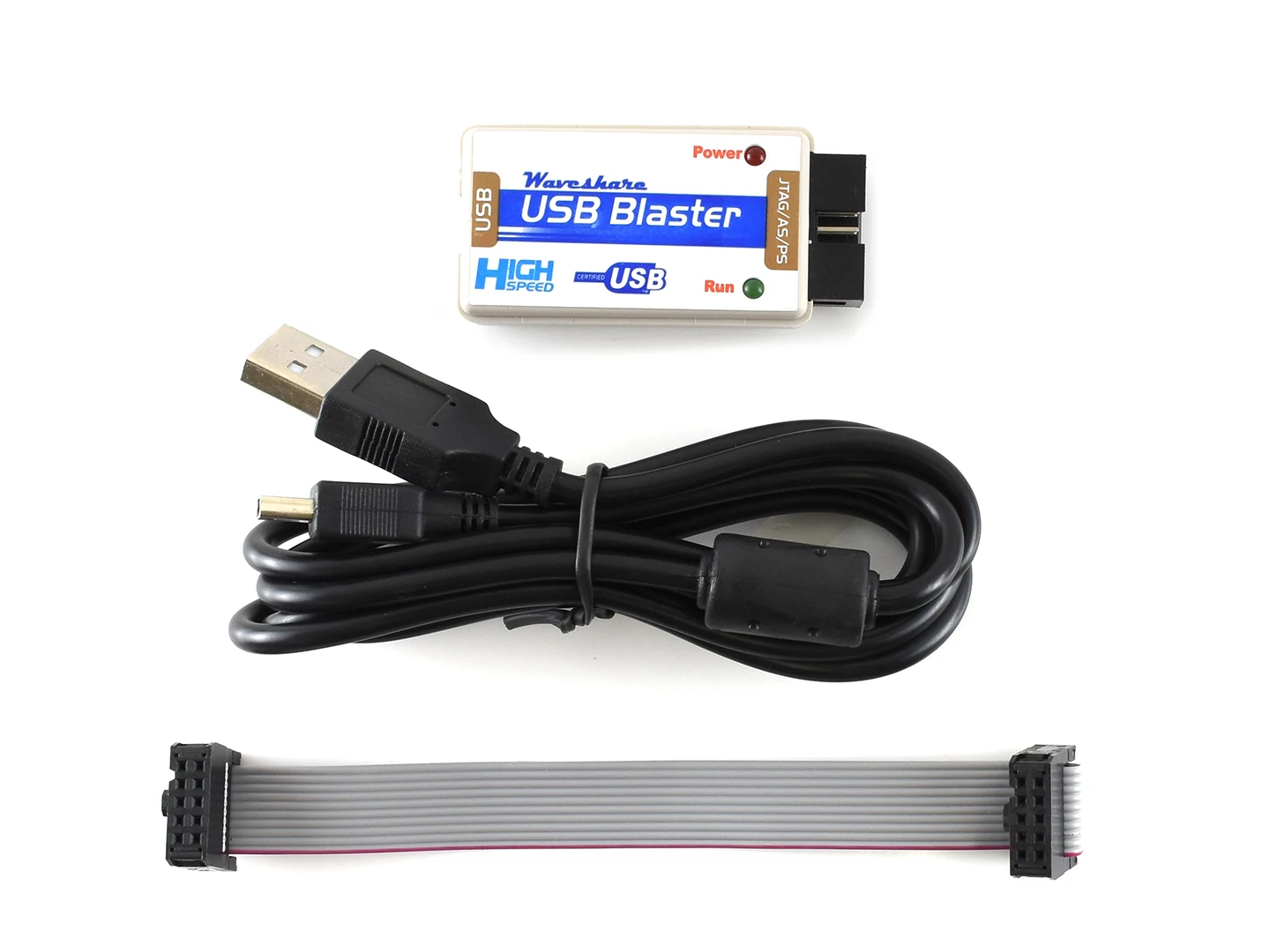

Пакет содержит

1. USB-Blaster × 1

2. USB кабель × 1

3. 10-контактный кабель × 1

4. Руководство пользователя CD × 1
