Waveshare ALTERA FPGA CPLD USB Blaster Altera USB Blaster, загрузочный кабель, программатор и дебюжер для Altera Cyclone MAX

Waveshare ALTERA FPGA CPLD USB Blaster Altera USB Blaster скачать кабель программист и отладчик для Altera Cyclone & MAX

Загрузочный кабель USB Blaster подключает usb-порт на хост-компьютере к Altera®FPGA устанавливается на печатную плату. Кабель передает данные конфигурации от ПК к стандартному 10-штыревой разъём подключен к FPGA. Вы можете использовать usb-кабель Blaster для циклической загрузки данных конфигурации в систему во время прототипирования или для программирования данных в систему во время производства.

Он поддерживает все устройства серии ALTERA FPGA/CPLD, активные последовательные устройства конфигурации, улучшенные устройства конфигурации и поддерживает AS, PS, JTAG три режима загрузки.

Поддерживает устройства ALTERA общей серии FPGA/CPLD.

Поддерживает активные последовательные устройства конфигурации серии ALTERA.

Поддерживает устройства повышенной конфигурации серии ALTERA.

Поддерживает три режима загрузки AS, PS, JTAG.

Высокоскоростной, стабильный и внутренний дизайн FT245R + CPLD.

Поддерживает 1,2-5V напряжения программирования.

Поддерживает встроенный логический анализатор SignalTap II.

Поддерживает Nios II встроенного процессора связи и отладки.

Quartus II интегрированная среда развития.

Интегрированная среда разработки NIOS II IDE.

NIOS II EDS интегрированная среда разработки.

CPLD: MAX3000, MAX7000A/B/S, MAX9000 и MAX II и т. Д.

FPGA: Stratix, Stratix II, Cyclone, Cyclone II, CycloneIII, ACEX 1K, APEX 20K и FLEX 10K и т. Д.

Активные последовательные устройства конфигурации, включая: EPCS1, EPCS4, EPCS16 и т. Д.

Усовершенствованные устройства конфигурации, включая: EPC1, EPC4 и т. Д.

Высокая скорость загрузки: FT245 + CPLD + 244, близко к оригиналу ALTERA USB Blaster.

Скорость загрузки в 1-3 раза быстрее, чем у других схем, таких как 68013 или C8051F.

Подключение к компьютеру через интерфейс USB 2,0.

Подключение целевой платы через JTAG, AS, PS интерфейсы. На рисунке 1, 2 и 3 ниже показана информация о заголовках различных интерфейсов.

Рис. 1.Надпись JTAG

Рис. 2.Как pinout заголовка

Рис. 3.PS заголовок

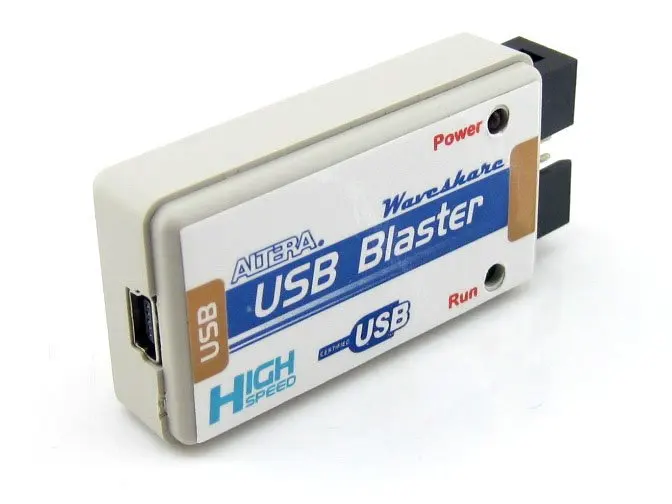

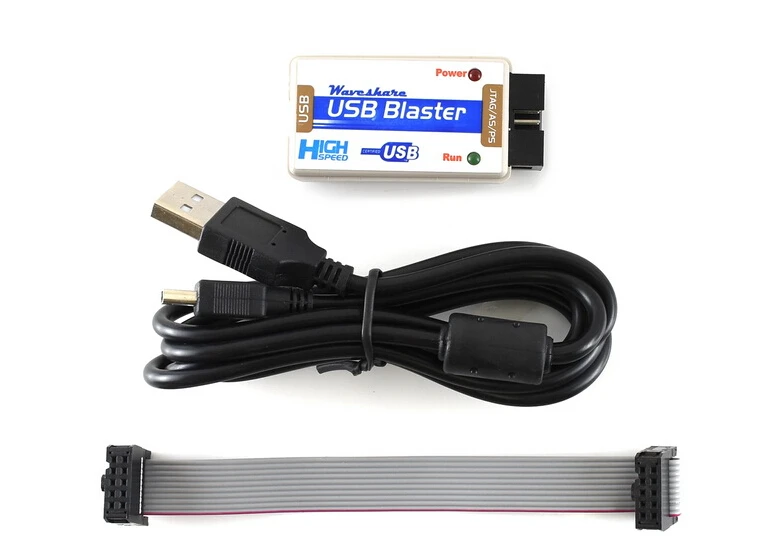

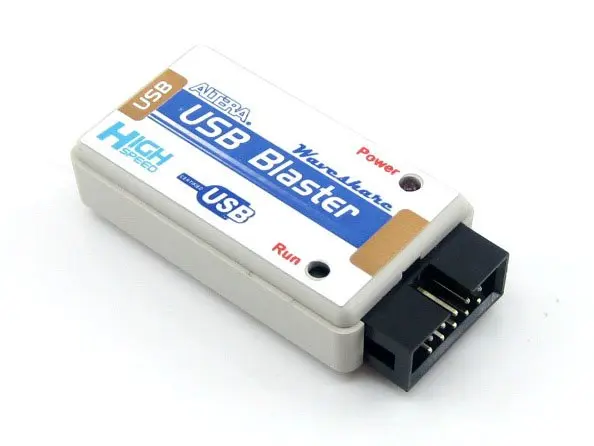

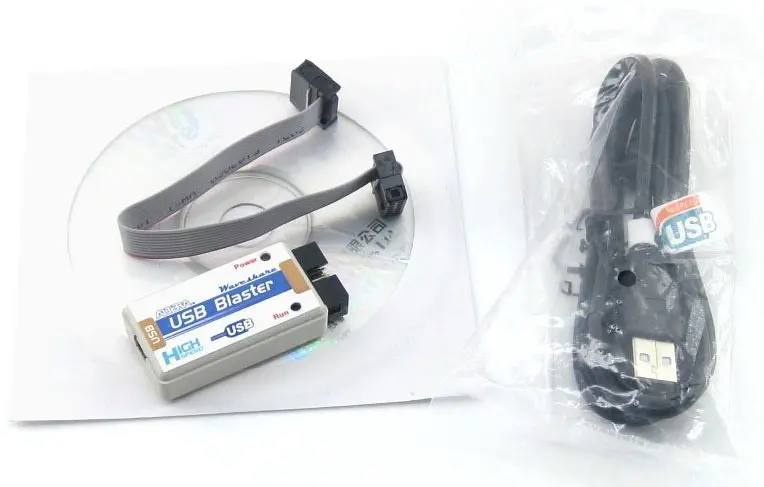

Фотографии

Красный светодиодный индикатор: индикатор питания

Зеленый светодиодный индикатор: индикатор сигнала, светодиодный индикатор включен во время загрузки/программирования

Ресурсы для развития:Руководство пользователя, программное обеспечение и т. Д. Вики:Www.waveshare.com/wiki/USB_Blaster
