Цифровой регулятор температуры Argedo WH7016D, электронный термостат с зондом 1224110220 В-30 300 градусов Цельсия, 1030A @ CF

Цифровой регулятор температуры WH7016D

Руководство по покупке (8 вариантов):

10А 12В:Реле 10 а/220 В переменного тока, напряжение питания 12 В 10А 24В:Реле 10 а/220 В переменного тока, напряжение питания 12 В 10 А 110 в:Реле 10 а/220 В переменного тока, напряжение питания 12 В 10 А 240 в:Реле 30 А/220 В переменного тока, напряжение питания 12 В 30 А 12 в:Реле 30A/220VAC,Напряжение питания 12 В 30 А 24 в:Реле 30 А/220 В переменного тока, напряжение питания 24 В 30 А 110 в:Реле 30A/220VAC, напряжение питания 110V 30 А 220 В:Реле 30A/220VAC, напряжение питания 240V

Реле 10 А можно подключить к максимальной нагрузке 1000 Вт.

Реле 30 А можно подключить к максимальной нагрузке 2000 Вт.

Больше, чем максимальный контроль мощности термостата, чтобы быть внешним контактором переменного тока.

Посылка

1 x цифровой регулятор температуры 1 х металлический датчик с кабелем 1 м 1 x Инструкция на английском языке

Описание:

Этот мини-регулятор температуры-отличное, надежное и точное устройство для точного и постоянного контроля температуры (1 градус).

Это идеальное решение для широкого спектра профессиональных приложений для автоматического контроля температуры доОт-30 до 300 °C.

Поставляется с металлическим датчиком, который может использоваться дляИзмерение температуры воздуха.

Если вы хотите измерить температуру в воде, вы можете воспользоваться водонепроницаемым датчиком температуры.

Особенности:

Цифровой регулятор температуры, измерение и контроль температуры от-30 до 300 ° C, Разрешение дисплея 0,1 градусов, разрешение управления 1 градус Дополнительный режим охлаждения или нагрева 1-25 градусов Регулируемый гистерезис Функция задержки запуска, регулировка 0-30 минут Функция регулировки температуры нижнего диапазона Вниз с функцией хранения данных, Ток удара реле 10 А/220 В. Надежная работа, резистивная нагрузка, максимальная Индуктивная нагрузка 1000 Вт, 600 Вт Максимальное потребление энергии машины: менее 2 Вт Погрешность измерения: менее ± 1 °C Рабочая температура: -20°C~ 80 °C

Электрические характеристики:

Диапазон контроля температуры:-30 Цельсия ~ 300 Цельсия Погрешность измерения температуры:± 1 Цельсия Тип датчика: NTC 100K, B = 3950 Разрешение дисплея: 0,1 Точность управления:1 Цельсия Напряжение питания для термостата (4 варианта): 12VDC, 24VDC, 110VAC, 220VAC Ток: макс. 200 мА Ток контакта реле (2 варианта):AC 10A/220V или 30A/220V(Здесь 220 В-это напряжение реле, а не напряжение питания для термостата)

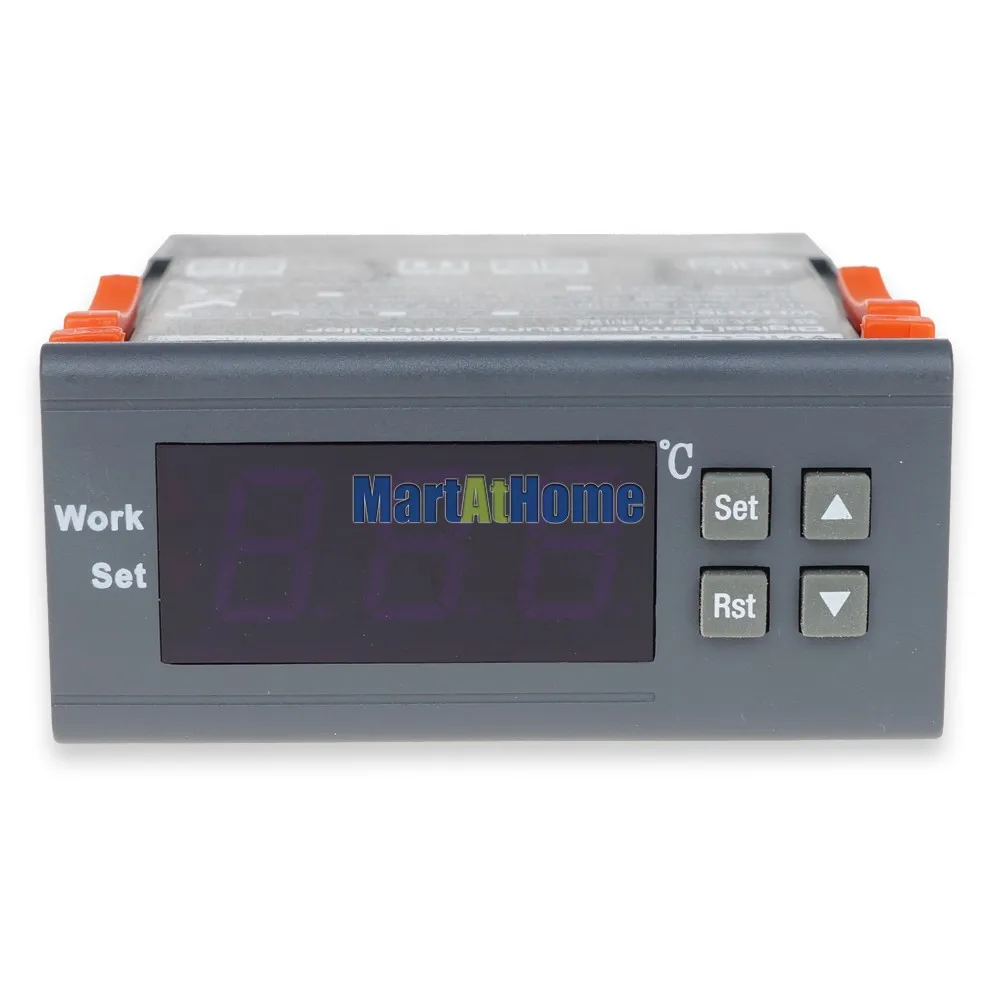

Описание кнопки:

1). RST: Нажмите кнопку RST, чтобы включить и выключить, нажмите кнопку RST в выключенном состоянии после загрузки Удерживайте кнопку RST в течение трех секунд. 2). Набор:

О: Нажмите кнопку SET один раз, чтобы войти в настройки контроля температуры, нажмите? Вверх? Или? Вниз? Для регулировки нажмите? Вверх или вниз? Кнопка в течение трех секунд не работает Быстро вставьте в режим регулировки. Нажмите кнопку SET еще раз, чтобы выйти из режима настройки.

Выбор кода меню Символ Детали Диапазон настроек Заводские настройки Блок HC Отопление/охлаждение H/C C D Гистерезис 1 -- 15 5 * C LS Минимальные пределы настройки -50 -- 110 -50 * C HS Максимальный предел -50 -- 110 110 * C CA Коррекция температуры -5 -- 5 0 * C PT Время задержки 0 -- 10 1 Мин

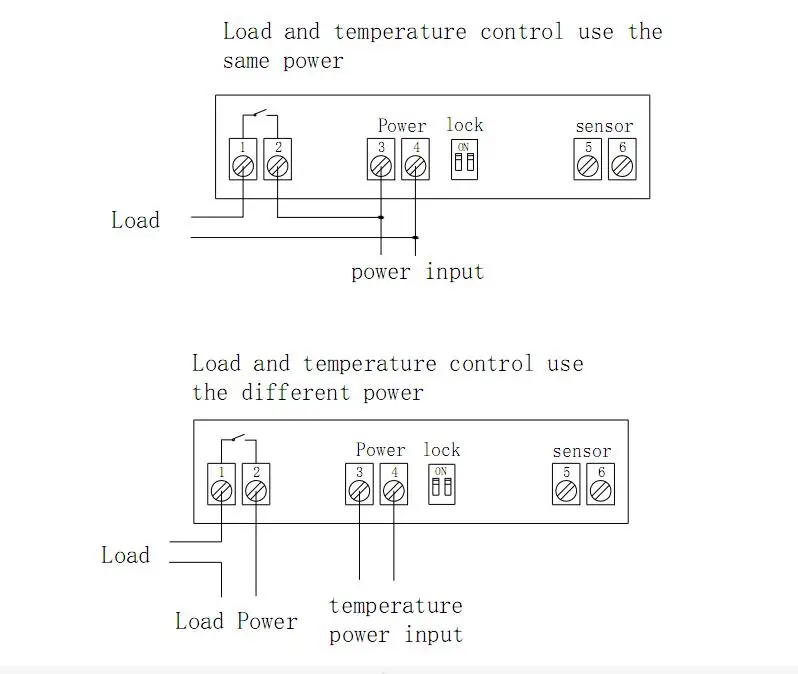

Схема подключения:

Клеммы 1 и 2: нормально открытое Контактное реле

Клеммы 3 и 4: подключение питания 220 В

Клеммы 5 и 6: короткое замыкание после блокировки заводских параметров термостата

Настройки, пользователь не может изменить.

Клеммы 7 и 8: Подключение температурного датчика

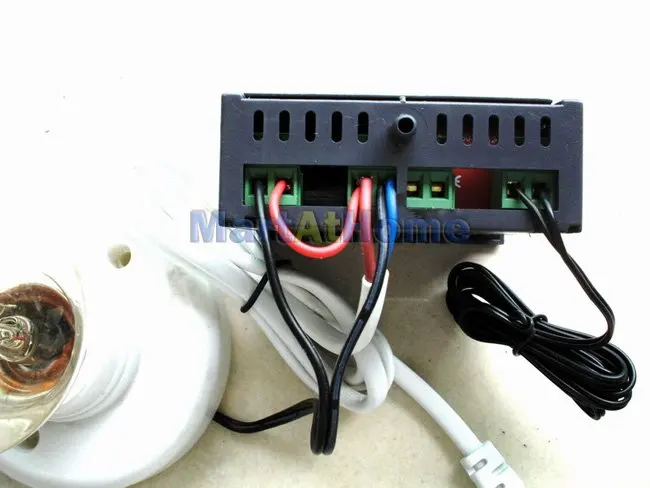

Физическая схема подключения 220 В:

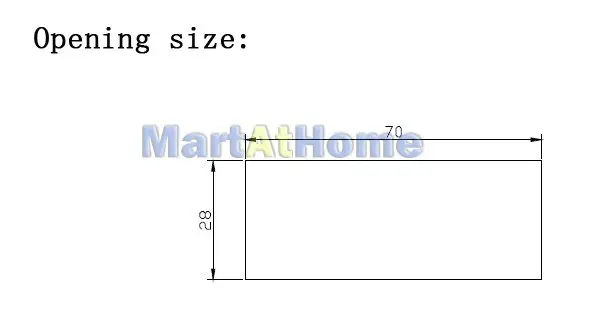

Размер отверстия:

Советы по неисправности: 1) Когда датчик отключен, дисплей показывает-и закройте нагревательный провод 2) Когда датчик определяет температуру ниже-30 °C, дисплей показываетLLL 3) Когда датчик обнаруживает температуру выше 300 °C, дисплей показываетHHH

Внимание: * Охлаждение, тепловая нагрузка не должна превышать выходной контакт, или может привести к повреждению машины и вызвать пожар. Катастрофа. * Различные соединительные провода и клеммы подключены к давлению, в противном случае это приведет к надежности машины. * Пожалуйста, разделите проводку питания, реле, датчики, иначе это может повредить машину.
