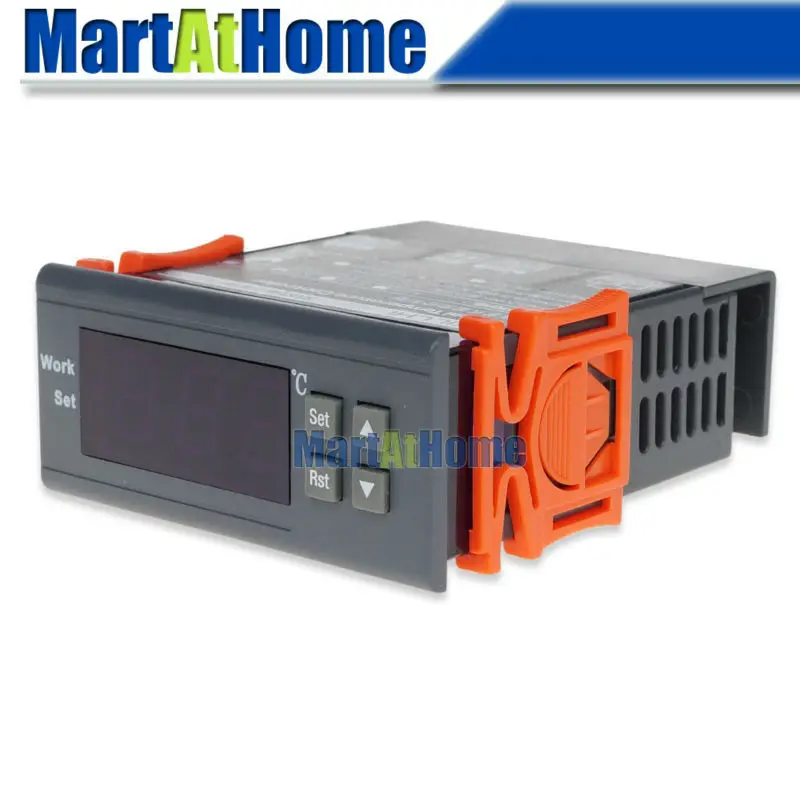

Цифровой регулятор температуры WH7016J
Руководство по покупке (8 вариантов):
10A 12V C:10 а/220 В переменного тока реле, 12 В напряжение питания,От-30 до 300 °C 10A 24V C:10 а/220 В переменного тока реле, 12 В напряжение питания,От-30 до 300 °C 10 А 110 в C:10 а/220 В переменного тока реле, 12 В напряжение питания,От-30 до 300 °C 10 А 240 в C:30A/220VAC реле, 12V напряжение питания,От-30 до 300 °C 10 А 110 В F:10 а/220 В переменного тока реле, 12 В напряжение питания,От-22 до 572 °F 10 А 240 В F:30A/220VAC реле, 12V напряжение питания,От-22 до 572 °F 10 А 110 В F:10 а/220 В переменного тока реле, 12 В напряжение питания,От-22 до 572 °F 10 А 240 В F:30A/220VAC реле, 12V напряжение питания,От-22 до 572 °FРеле 10А может быть подключено к максимальной нагрузке 1000 Вт.
Больше, чем максимальный контроль мощности термостата, чтобы быть внешним контактором переменного тока.
Посылка включает в себя:

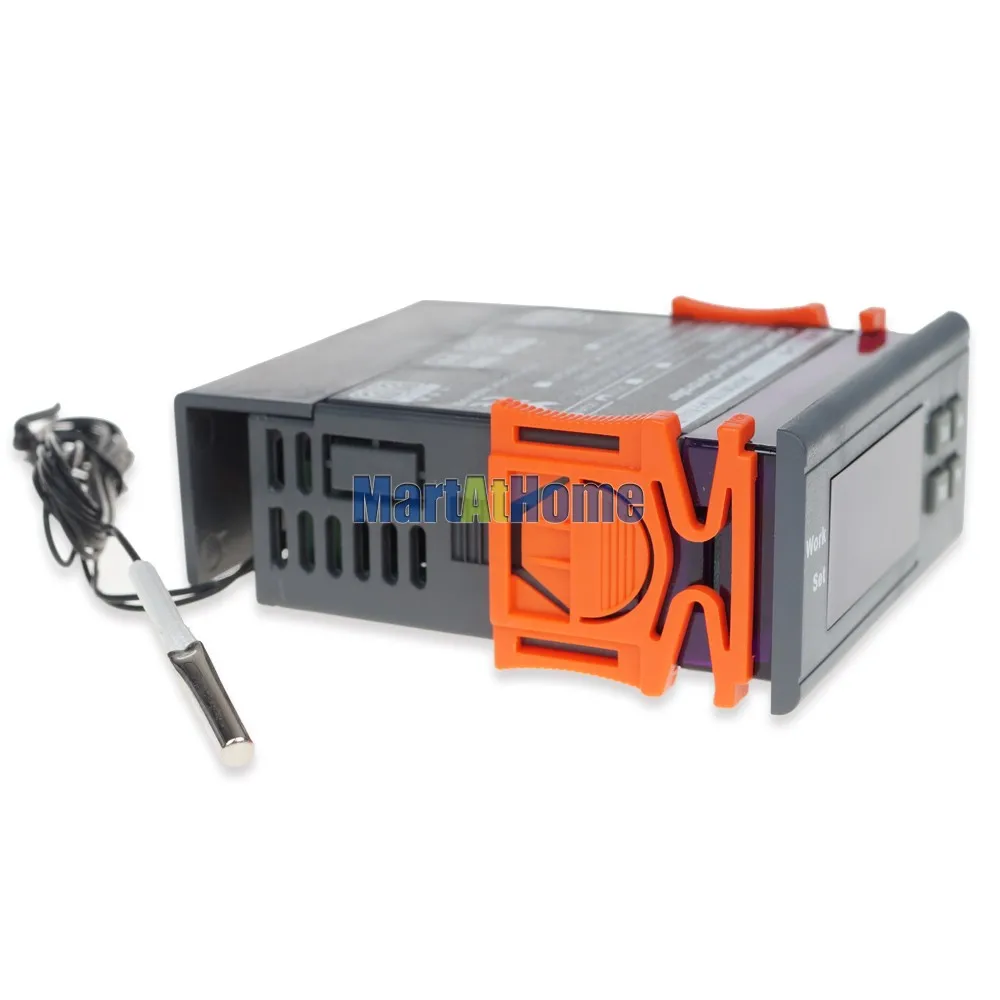

1 х цифровой регулятор температуры 1 х металлический датчик зонда с кабелем 1 м 1 x Инструкция на английском языкеОписание:
Этот мини-регулятор температуры является отличным, надежным и точным устройством для точного и постоянного контроля температуры (1 градус).
Это идеальное решение для широкого спектра профессиональных приложений для автоматического контроля температуры доОт-30 до 300 °C.
Он поставляется с металлическим датчиком, который может быть использован дляИзмерение температуры воздуха.
Если вы хотите измерить температуру в воде, вы можете использовать водонепроницаемый датчик температуры.
Особенности:
Цифровой регулятор температуры,От-30 до 300 °C (от-22 до 572 °F)Измерение и контроль температуры, Разрешение дисплея 0,1 градусов, разрешение управления 1 градусом Опционный режим охлаждения или нагрева 1-25 градусов Регулируемый гистерезис Функция задержки старта, 0-30 минут регулируется Функция регулировки температуры нижнего диапазона Вниз с функцией хранения данных, Реле тока удара 10 А/220 В. Надежная рабочая резистивная нагрузка максимальная 1000 Вт, максимальная Индуктивная нагрузка 600 Вт Максимальная потребляемая мощность машины: менее 2 Вт Погрешность измерений: менее ± 1 °C Рабочая температура: -20°C~ 80 °CЭлектрические характеристики:

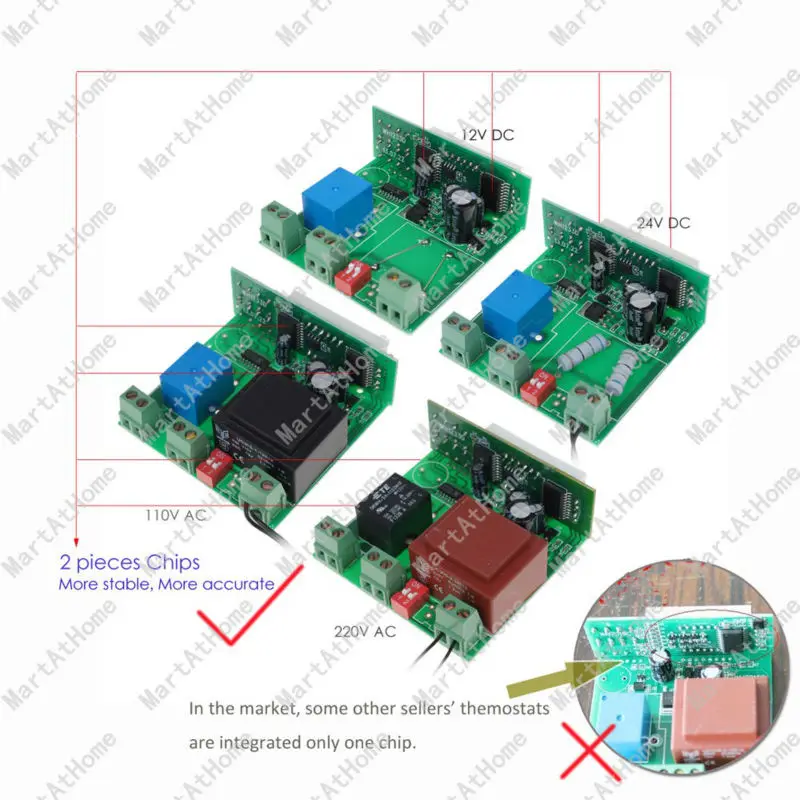

Диапазон регулировки температуры:-30 по Цельсию ~ 300 по Цельсию Погрешность измерения температуры:± 1 градусов Цельсия Тип датчика: NTC (10K/3435) Разрешение дисплея: 0,1 Точность управления:1 градусов Цельсия Напряжение питания для термостата (4 варианта): 12VDC, 24VDC, 110VAC, 220VAC Рабочий ток: Макс 200MA Ток контакта реле (2 варианта):Переменный ток 10 а/220 В или 30 а/220 В(Здесь 220 В-это напряжение реле, а не напряжение питания для themostat)Описание кнопок:

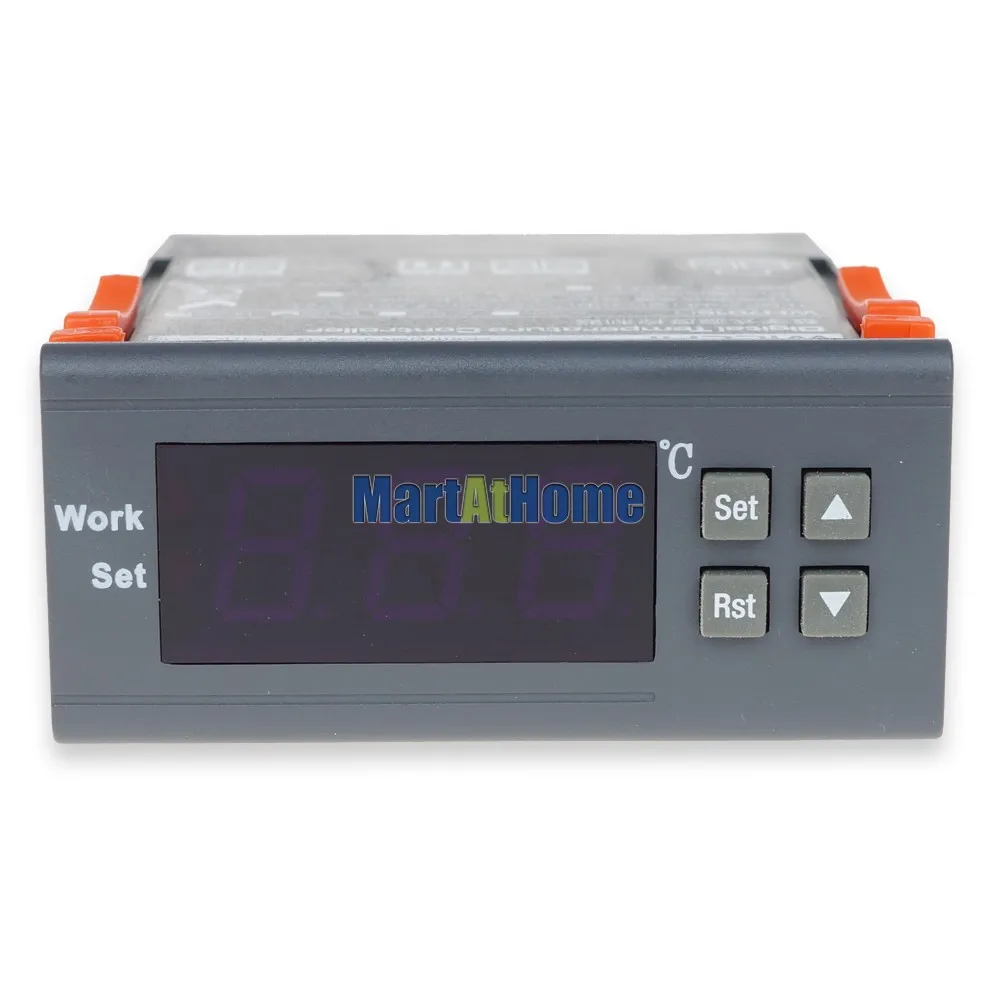

1). RST: нажмите клавишу RST для включения и выключения, нажмите клавишу RST в выключенном состоянии, как только загрузка, загрузка Состояние согласно кнопке RST в течение трех секунд и удержание. 2). В комплекте:
A: Нажмите кнопку SET один раз, чтобы войти в настройки контроля температуры, нажмите? UP? Или? Вниз? Для регулировки нажмите? Вверх или вниз? Кнопка на три секунды не Быстро перейдет в режим регулировки. Нажмите кнопку SET еще раз для выхода из режима настройки.
Код меню выбора Символ Детали Диапазон настройки Заводские настройки Блок HC Нагрева/охлаждения Н/с C D Гистерезиса 1-15 5 * C V-образной КРЕПЕЖНОЙ ПЛАСТИНОЙ LS Низкие настройки предельных значений -50-110 -50 * C HS Максимальный размер набор -50-110 110 * C CA Изменением температуры -5-5 0 * C Герметизирующая ptfe-лента Время задержки 0-10 1 МинСхема подключения:
Терминал 1 и 2: нормально открытое Контактное реле
Клеммы 3 и 4: подключение питания 220 В
Терминал 5 и 6: короткое замыкание после блокировки термостата заводской параметр
Настройки, пользователь не может изменить.
Клеммы 7 и 8: Подключение датчика температуры

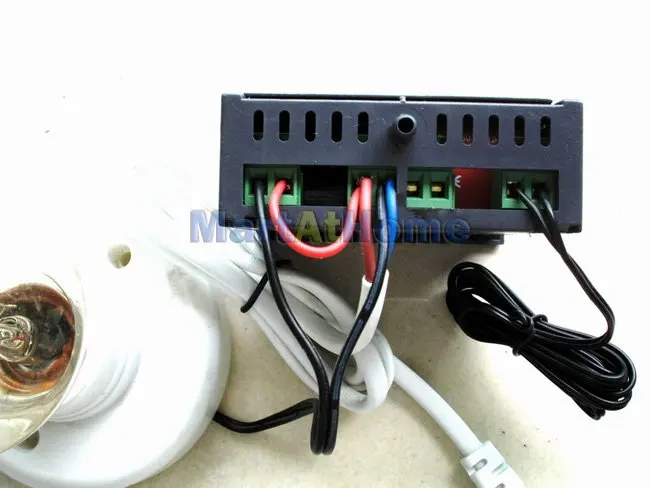

220 В физическая схема подключения:

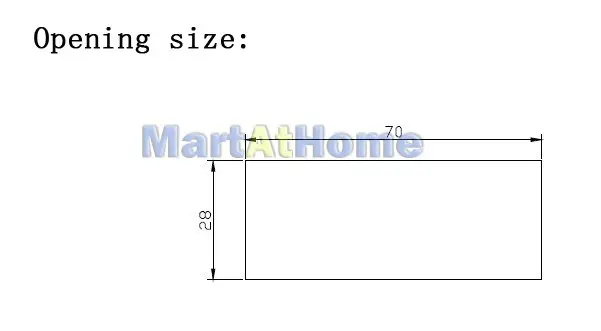

Размер отверстия:

Неисправностей советы: 1) Когда датчик отключен, дисплей показывает --- и закрывает нагревательный провод 2) Когда датчик обнаруживает температуру ниже-30°C, Дисплей показываетNikon 3) Когда датчик обнаруживает температуру выше 300°CНа дисплее отображаетсяHHH
Внимание: * Охлаждение, тепловая нагрузка не должна превышать выходной контакт, или может привести к повреждению машины и возгоранию. Стихийных бедствий. * Различные соединительные провода и клеммы, подключенные к давлению, в противном случае, вызовут надежность машины. * Пожалуйста, разделите проводку питания, реле, датчики, иначе это повредит машину.
