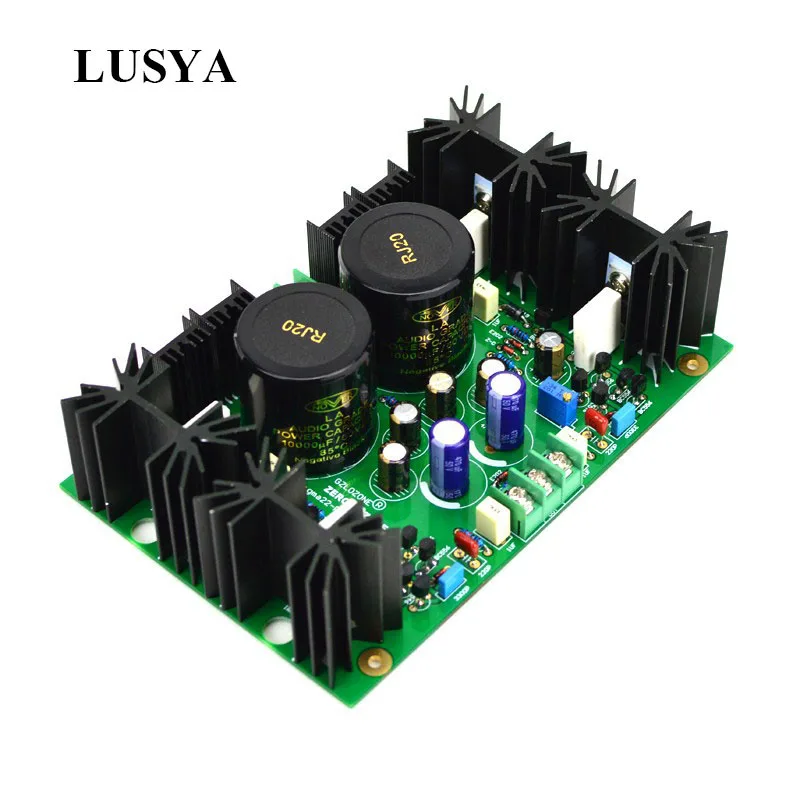

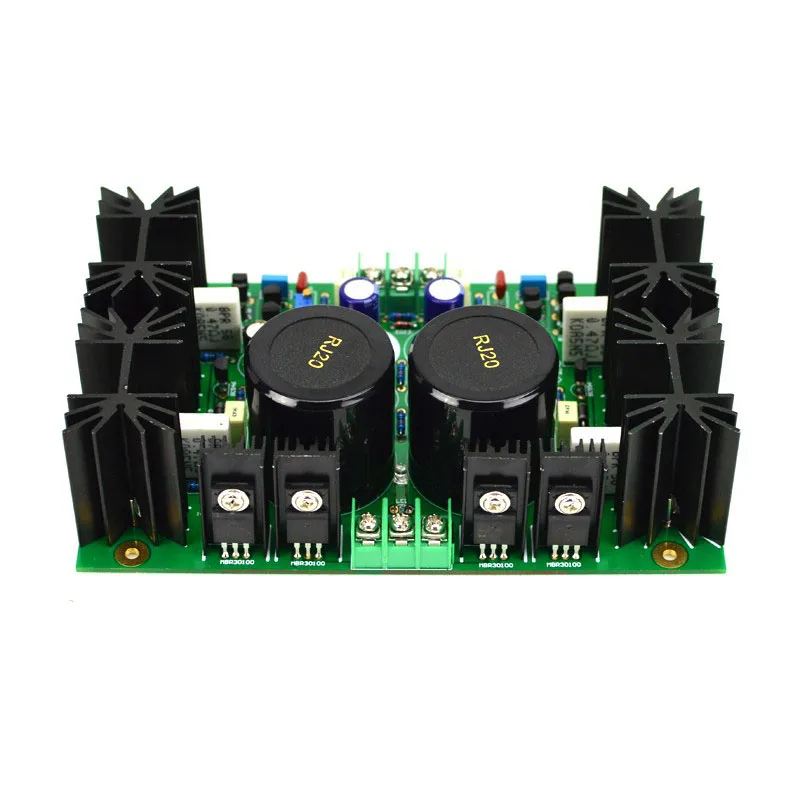

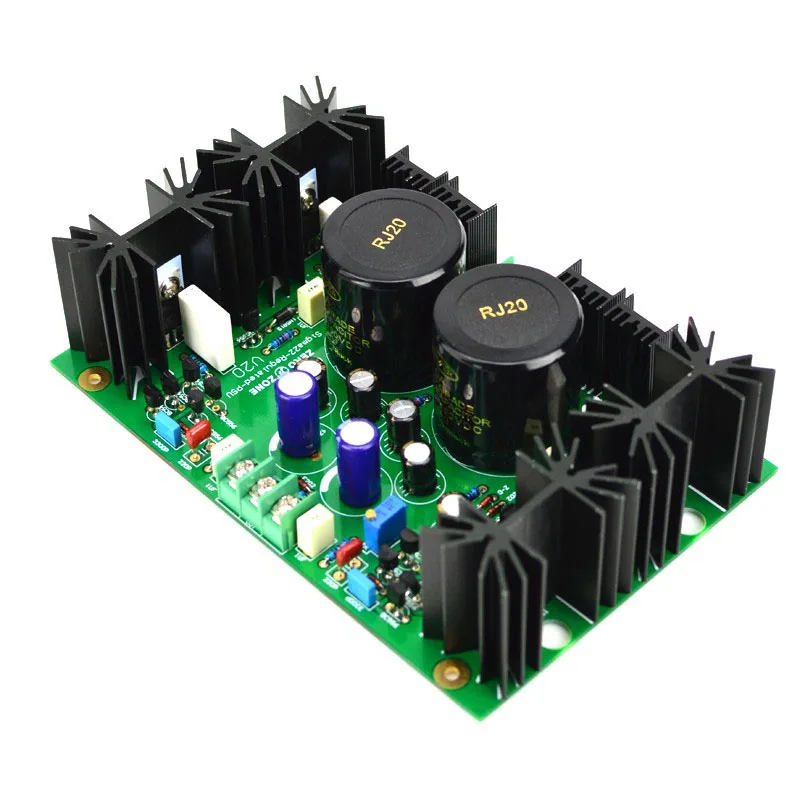

Регулятор напряжения с регулируемой мощностью sigma22

Подробности:

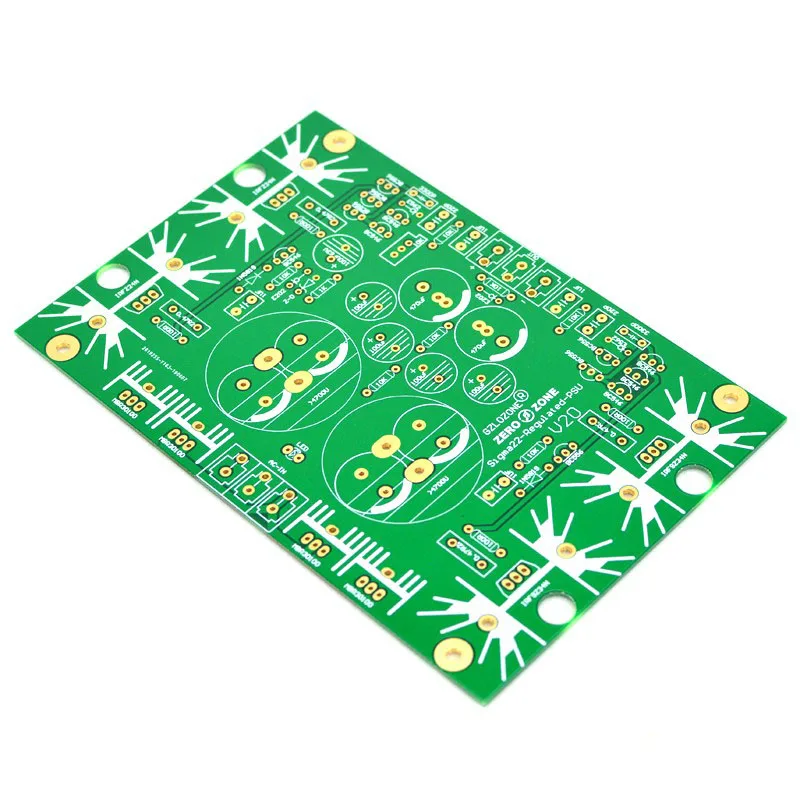

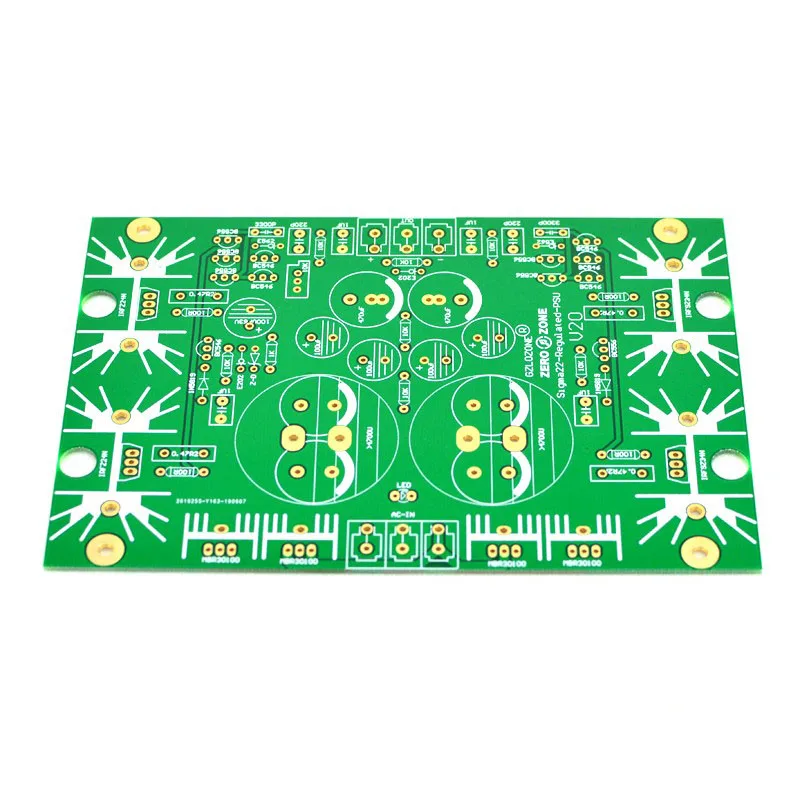

Спецификация печатной платы: 101 мм * 135 мм * 1,6 мм, 1 унций меди, позолоченный.

Новая версия V2.0 точка оптимизации:

1: Используйте схему AMB Sigma22 V2.0;

2: Используйте обычный катодный выпрямитель Schottky для меньшего внутреннего сопротивления и более быстрого отклика

3: совместимость со многими высококачественными штырьками основного конденсатора,

[Описание]:

Серия Sigma22 регулятор напряжения цепи, однозначный УФ-индекс уровня, бесконечно близкий к уровню заряда батареи; Максимальная поддержка 30A выходной ток; Чувство нейтрального, задний фон супер тихий, высокое разрешение. Заменяя трубку Zener, она может делать двойной выход 5 в-36 в, максимальная мощность 30А, которая очень подходит для средних и больших усилителей мощности и настольных усилителей мощности, средняя и высокая мощность заднего этапа.

[Введение]:

Полностью Дискретная компонентная структура, одноступенчатая серия регулятора.

Нет использования ИС, так что вся конструкция может контролировать каждый узел петли управления для достижения наилучших параметров производительности регулятора напряжения.

Дополнительная стабилизирующая структура напряжения, часть регулятора отрицательного напряжения является дополнительным зеркальным изображением части регулятора положительного напряжения.

Ультра-низкий уровень шума, очень высокий PSR (коэффициент отклонения пульсации).

С низким уровнем фильтром нижних частот, высотой до колена, со частота составляет всего 1,6 Гц, чтобы предотвратить диод переключения шум от входа Усилитель ошибки. Эта часть также имеет функцию мягкого запуска.

Эффективно гарантирует выходный шум регулируемого источника питания так же низко, как мкВ.

Токовый MOSFET гарантирует, что ток на выходе регулируемого источника питания является достаточным и ток достигает 30A.

С высокой пропускной способностью, Sigma22 разработан, чтобы иметь свою собственную пропускную способность и далеко за пределами полосы пропускания звука.

Выходное сопротивление sigma22 намного ниже, чем у лучших электролитических конденсаторов с низкой емкостью ESR на рынке. Благодаря высокой пропускной способности конструкции sigma22, sigma22 может легко справиться с постоянно меняющимися требованиями к току усилителя и обеспечить, чтобы задний усилитель мог достичь своего полного потенциала. (Выходное сопротивление такое же низкое, как μΩ, 1Ω = 1000mΩ = 1000000μΩ).

Настройка напряжения:

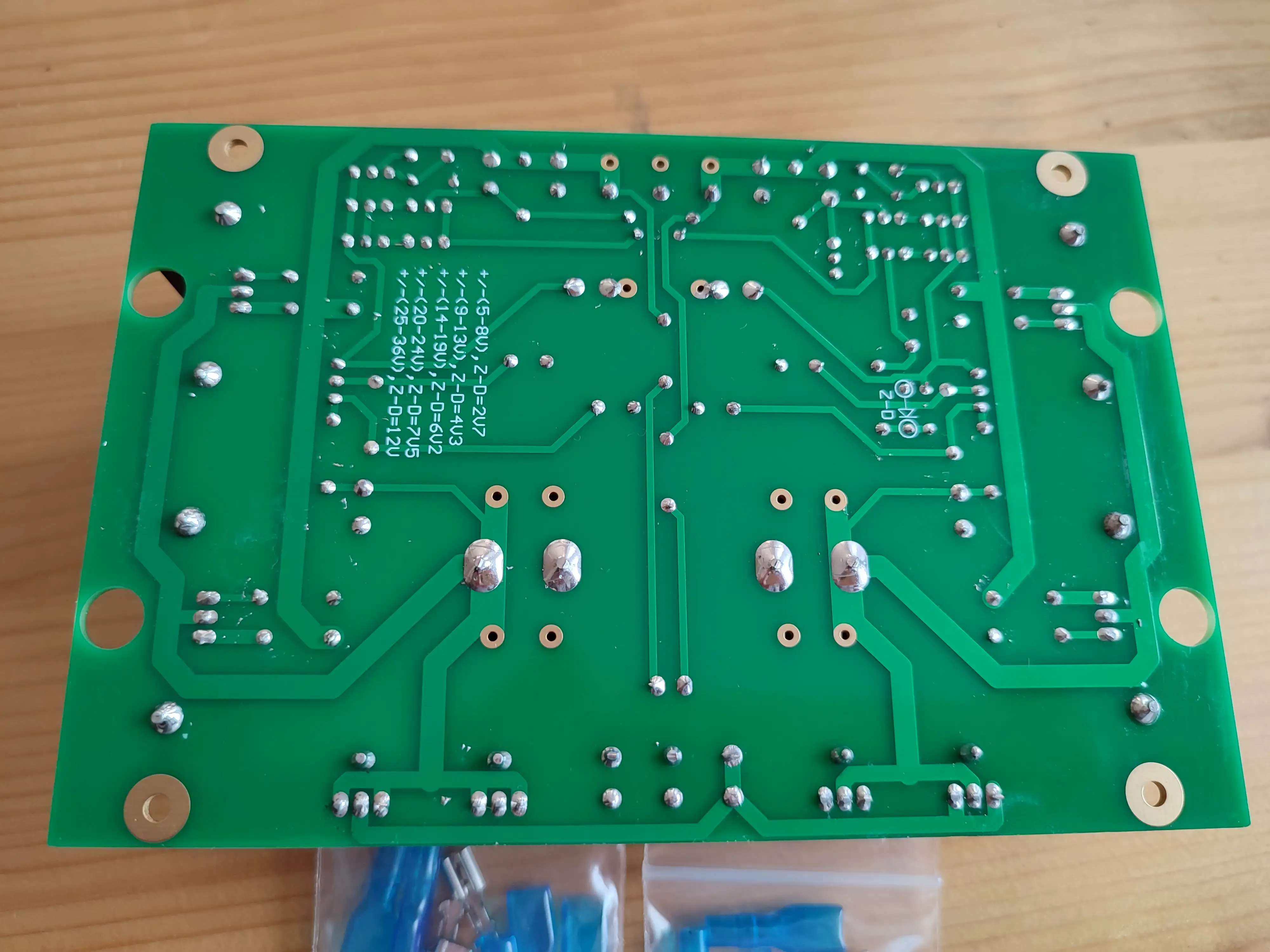

На задней части печатной платы для различных выходных напряжений выбран Диод Зенера (базовое напряжение).

Когда выход: +/- DC5-8V, Zener диод "Z-D" с использованием 2V7

Когда выход: +/- DC9-13V, Zener диод "Z-D" с использованием 4V3

Когда выход: +/- DC14-19V, Zener диод "Z-D" с использованием 6V2

Когда выход: +/- DC20-24V, Zener диод "Z-D" с использованием 7V5

В тех случаях, когда Выход: +/- DC25-36V, зенеровский диод "Z-D" с использованием 12V

(Сделай сам комплект будет включать 2V7 4V3 6V2 7V5 12V 5 шт. зенеровский диод)

Требования к входному напряжению:

Как правило, разница в напряжении после выпрямления входного напряжения должна быть на 6-10 в выше выходного напряжения.

[Формула расчета: Вход AC * 1,414-выход DC = 6-10 В]

Если разница в напряжении достаточно, не учитывайте тепловыделение. Эта плата может выводить макс. крик о RMS 10A. Пиковый крик 30A. Но Стандартный радиатор может выдерживать около 500 мА курретов. Если вам нужен более высокий куррет. Пожалуйста, укрепляйте радиатор.

О рассеивании тепла:

Теплоотвод в качестве стандарта в комплекте и готовой плате может выдерживать почти 2 Вт энергопотребления (каждый радиатор составляет около 1 Вт энергопотребления). Он может быть предсказан PT = VI. Когда тепло слишком велико, рекомендуется использовать нижнюю пластину шасси для рассеивания тепла.

Примечание:

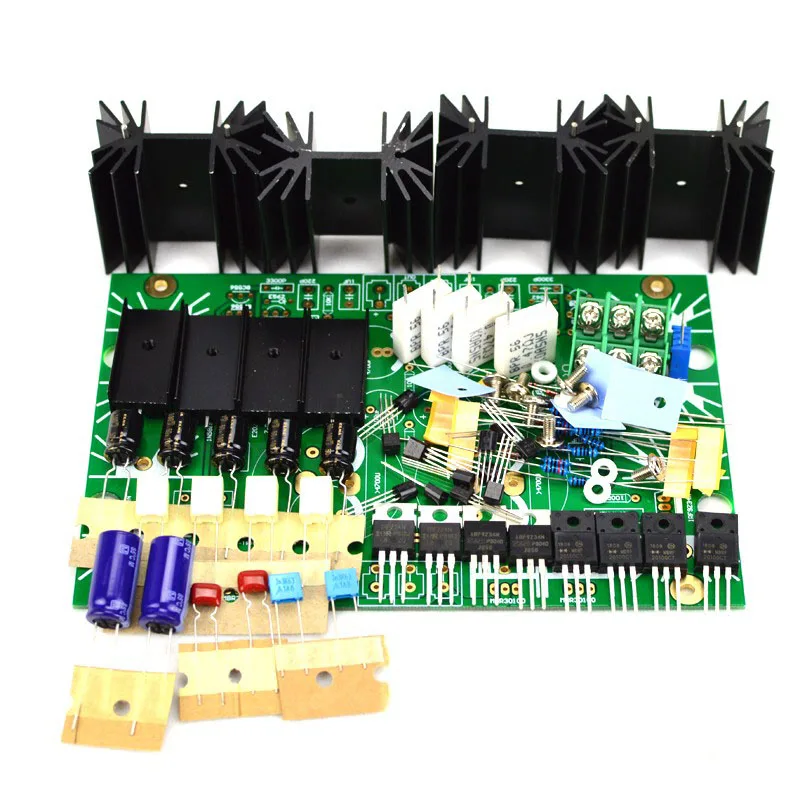

Diy kit: Все детали, который нужно самостоятельно припоя, без каких-либо 2 шт. NOVER 10000 мкФ с алюминиевой крышкой, 50В основные конденсаторы

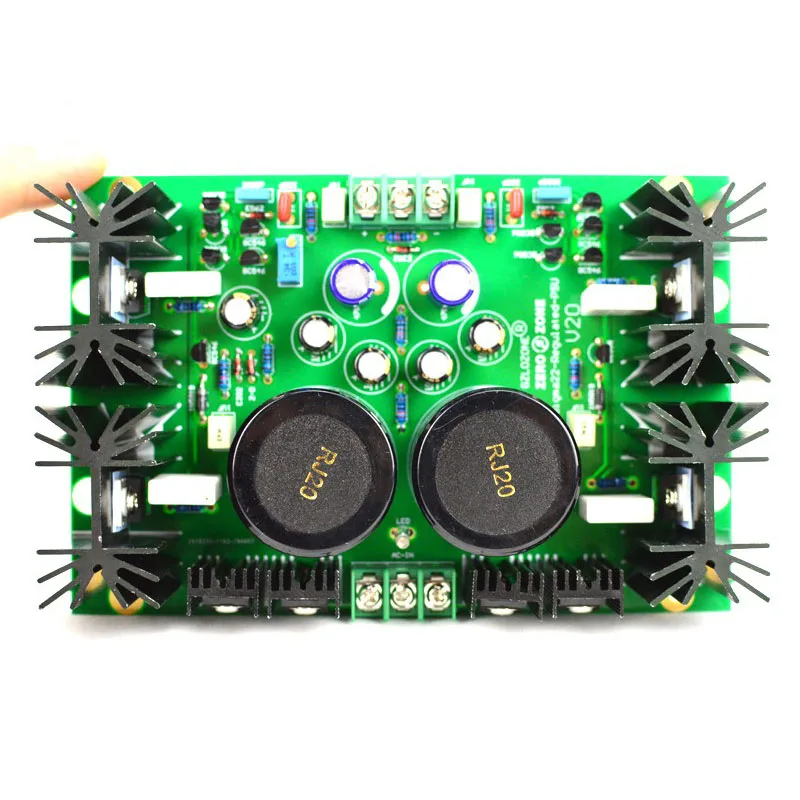

Собранная плата: протестированы хорошо, в комплект входят 2 шт. NOVER 10000 мкФ 50V основные конденсаторы

Вопросы еще не задавались...

Отзывы покупателей

Покупатель

Страна: PL Color: 14-19V Zener tube6V2 Доставка: Standard Shipping 04.04.2022

Источник питания-трансформатор ed 230/2x22,7 В. Поставки DAC Lusya. Потребление энергии на этом треке не полностью 8 дюймов. Блок питания прекрасно удерживает +-15,05 в. Когда эта мощность радиаторов практически холодная. Не слышен звук HF, я доволен качеством мощности для DAC. Упаковка пришла через три недели.

D***d

Страна: NL Color: 20-24V Zener tube7V5 Доставка: Standard Shipping 05.05.2022

Проверено на пропуск Плата усилителя это приводит к формированию Хамм со стандартным источника питания и при использовании эта плата по-настоящему мертвых тихий, В источника питания доска работает фантастические, рекомендуем. 4 радиаторы на внешней стороне слишком малы, при использовании для усилителя.
