Блок питания Hifi серии Sigma22, регулируемая плата линейного сервоприводакомплектпечатная плата +-Выход постоянного тока

Детали:

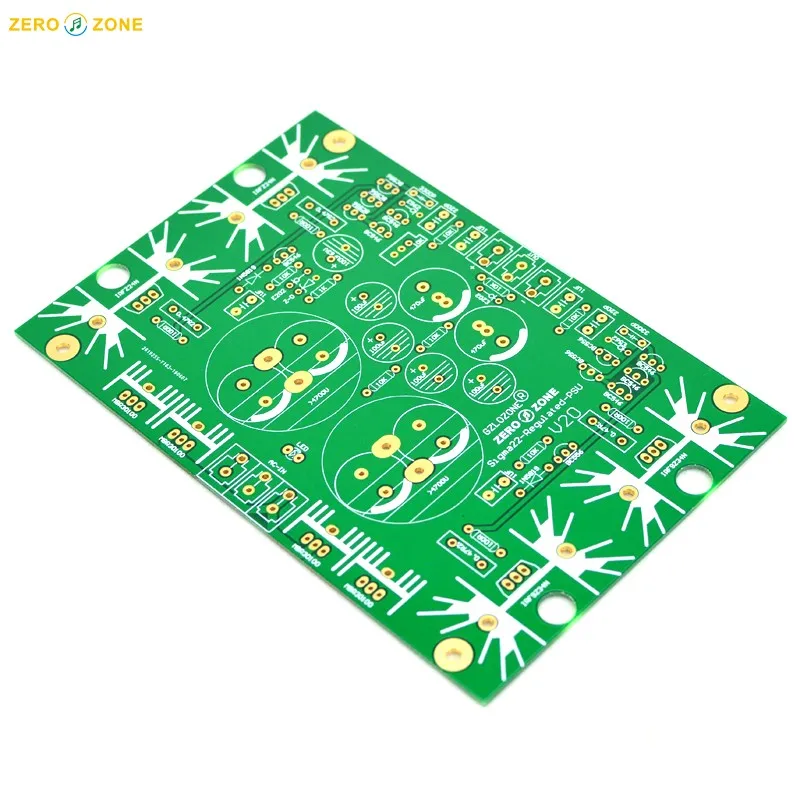

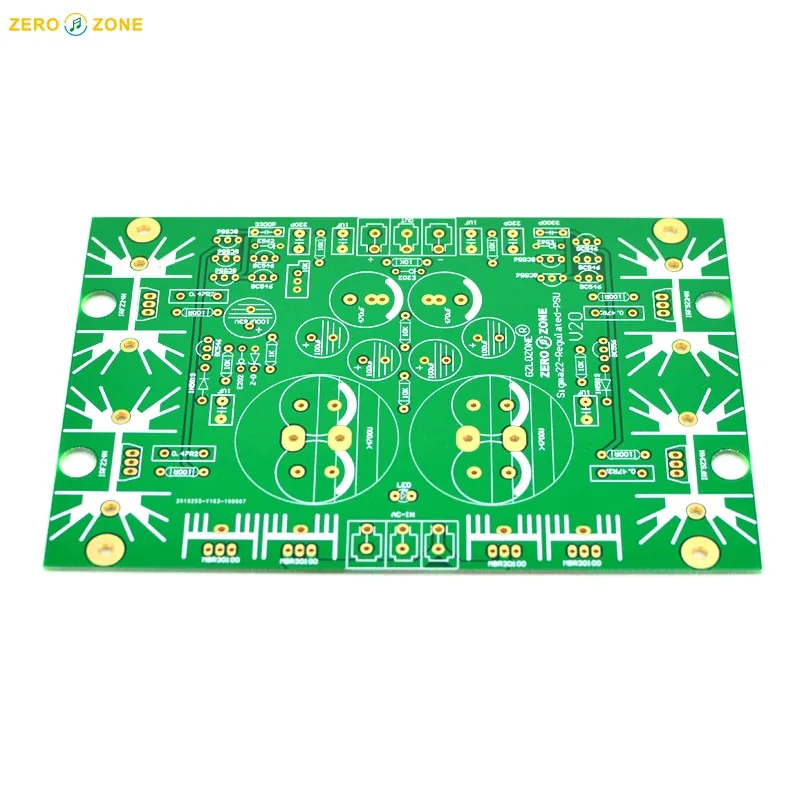

Спецификация печатной платы: 101 мм * 135 мм * 1,6 мм, медь 1 унции, позолота.Точка оптимизации новой версии V2.0:1: Используйте схему цепи AMB Sigma22 V2.0;2: Используйте выпрямитель с общим катодом Шоттки для меньшего внутреннего сопротивления и более быстрого отклика3: совместим со многими высококачественными выводами основного конденсатора,[Описание]:Цепь регулятора напряжения серии Sigma22, однозначный индекс УФ-уровня, Бесконечно близко к уровню заряда батареи; Максимальная Поддержка выхода тока 30 А; Чувство нейтральности, бесшумный фон, высокое разрешение. Заменяя трубку стабилизатора, она может делать двойную выходную мощность 5-36 в, максимальная мощность составляет 30 А, что очень подходит для средних и больших ампер и настольных усилителей мощности, задняя часть средней и высокой мощности.[Введение]:Полностью Дискретная структура компонентов, одноступенчатая конструкция регулятора серии.ИС не используется, поэтому вся конструкция может контролировать каждый узел петли управления для достижения наилучших производительных параметров регулятора напряжения.Дополнительная стабилизирующая структура напряжения, деталь регулятора отрицательного напряжения-это дополнительное зеркальное изображение детали регулятора положительного напряжения.Сверхнизкий уровень шума, чрезвычайно высокий уровень PSRR (коэффициент отклонения пульсации мощности).Частота колена фильтра нижних частот составляет всего 1,6 Гц, чтобы предотвратить попадание шума переключения диодов в усилитель ошибок. Эта деталь также имеет функцию плавного запуска.Эффективно гарантирует Выходной шум регулируемого источника питания на уровне μV.Мощный МОП-транзистор обеспечивает достаточный выходной ток регулируемого источника питания, а ток достигает 30 А.С высокой пропускной способностью, Sigma22 разработан, чтобы иметь собственную пропускную способность и далеко за пределами пропускной способности звука.Выходное сопротивление sigma22 намного ниже, чем у лучших электролитических конденсаторов большой емкости с низким ЭСР на рынке. Благодаря конструкции с высокой пропускной способностью sigma22 sigma22 легко справляется с постоянно изменяющимися требованиями к току усилителя и гарантирует, что внешний усилитель может достичь полного потенциала. (Выходное сопротивление так же низкое как μΩ, 1Ω = 1000mΩ = 1000000μΩ).

Настройка напряжения:

На задней стороне печатной платы отмечены разные стабилизаторы (базовое напряжение) для различных выходных напряжений.При выходе: +/- DC5-8V, стабилитрон «Z-D» с использованием 2V7При выходе: +/- DC9-13V, стабилитрон «Z-D» с использованием 4V3При выходе: +/- DC14-19V, стабилитрон «Z-D» с использованием 6V2При выходе: +/- DC20-24V, стабилитрон «Z-D» с использованием 7V5При выходе: +/- DC25-36V, стабилитрон «Z-D» с использованием 12 В(В комплект «сделай сам» входит стабилизатор 2V7 4V3 6V2 7V5 12 В, 5 шт.)

Требования к входному напряжению:

Обычно разница напряжения после исправления входного напряжения должна быть на 6-10 в выше выходного напряжения.[Формула расчета: вход переменного тока * 1,414-Выход постоянного тока = 6-10 В]Если разницы напряжения достаточно, не учитывайте тепловыделение. Эта плата может выводить максимальный ток около RMS 10A. peak 30A currect. Но Стандартный радиатор может выдерживать нагрузку около мА. Если вам нужен более высокий курс. Пожалуйста, усилите радиатор.

О теплоотдаче:

Теплоотвод в комплекте и готовая плата выдерживают потребляемую мощность почти 2 Вт (каждый радиатор имеет потребляемую мощность около 1 Вт). Это может быть предсказано PT = VI. Если сильно нагревается, рекомендуется использовать нижнюю пластину корпуса для отвода тепла.

Примечание:

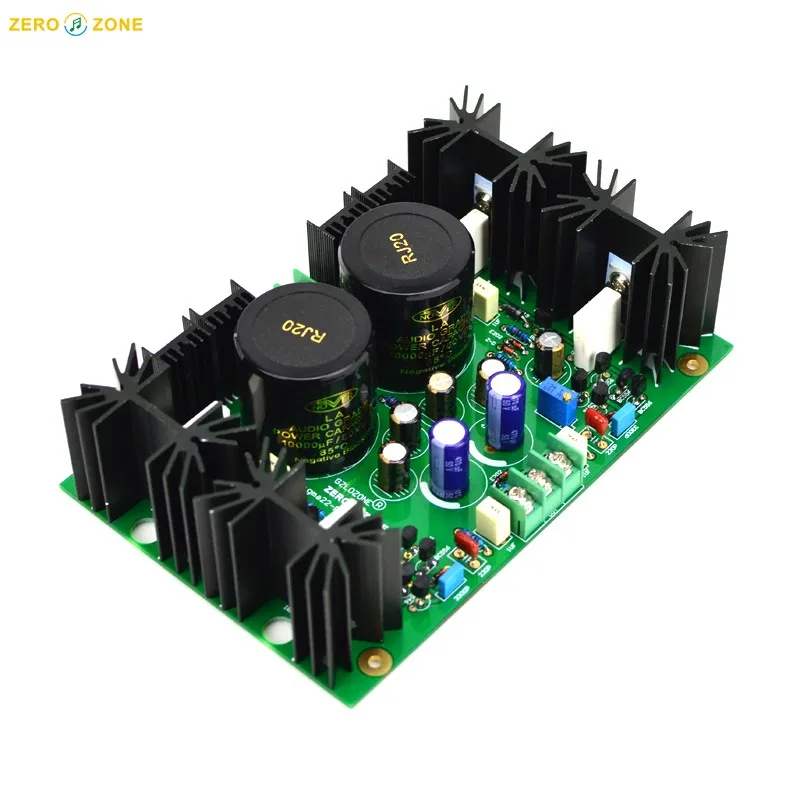

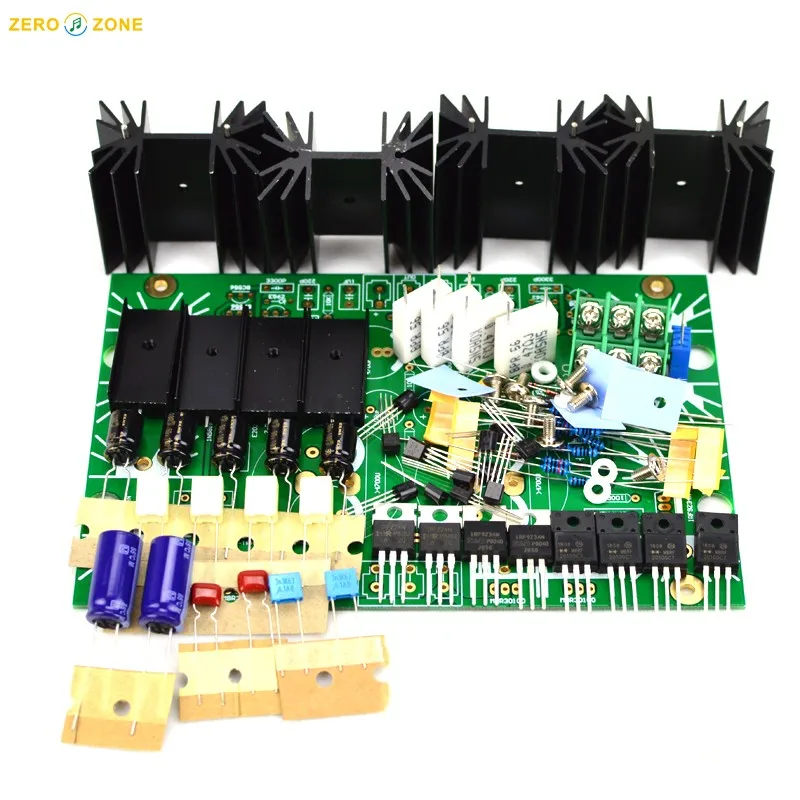

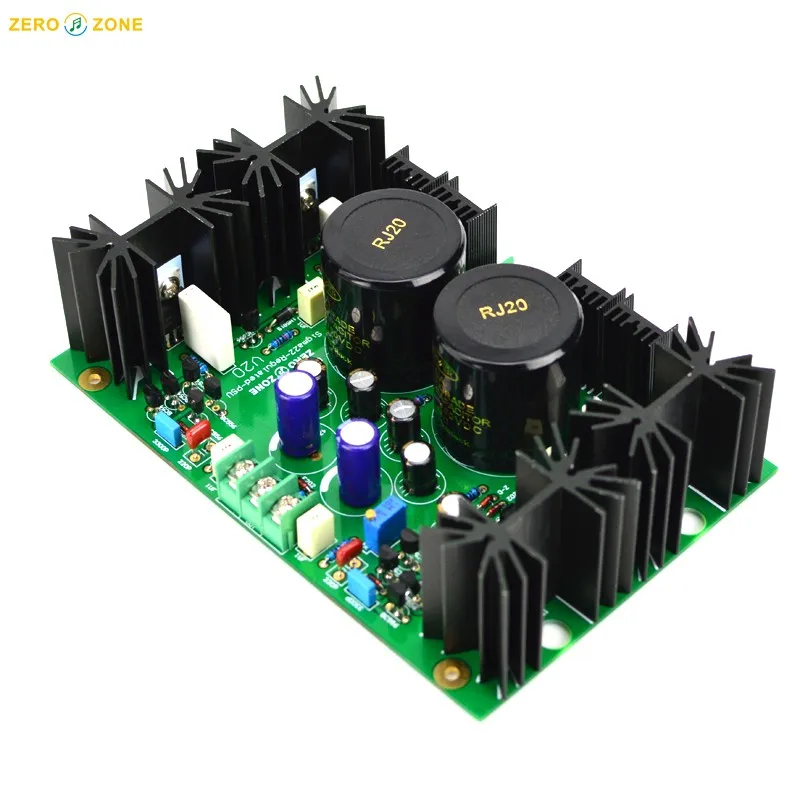

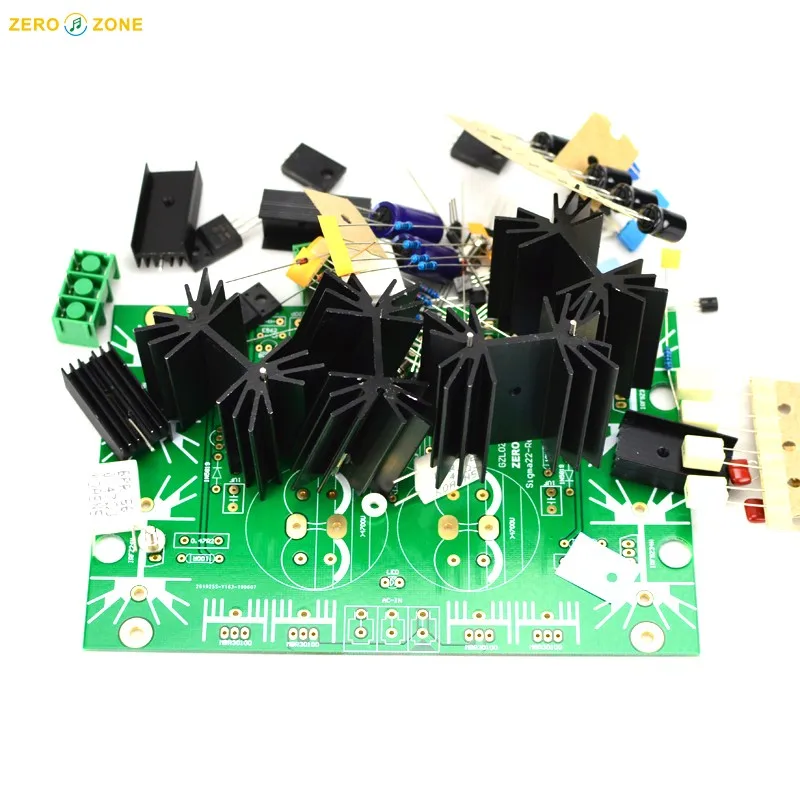

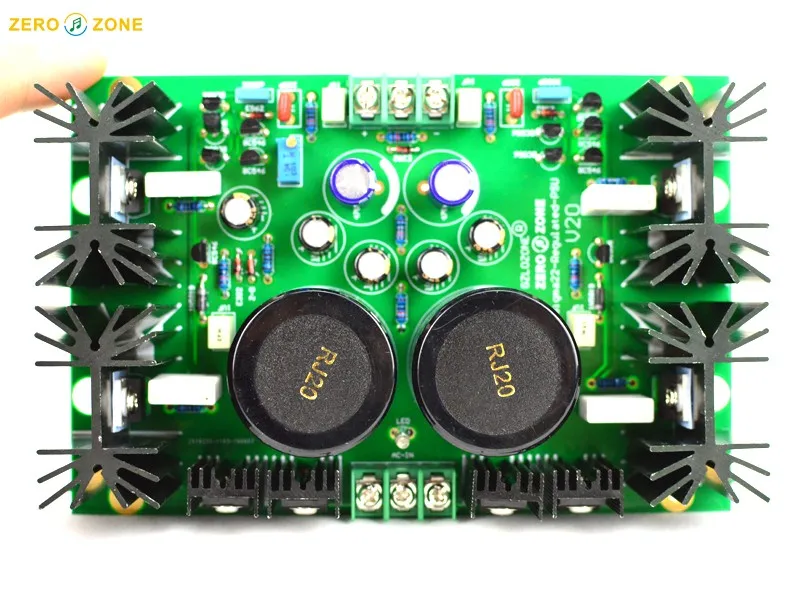

Чистая печатная плата: всего 1 печатная плата, без деталейНабор для самостоятельной сборки: Все детали нужно самостоятельно паять, в комплект входят 2 основных конденсатора 10000 мкФ 50 вСобранная плата: хорошо протестировала, в комплект входят 2 основных конденсатора 10000 мкФ 50 в
