Этот продукт представляет собой комплект монтажной платы, без корпуса и колонок, и для прослушивания требуется внешний источник питания и динамики/наушники.
Этот продукт представляет собой радиоприемник с чистой частотной модуляцией (FM) и не может использоваться для приема AM-трансляций.
FM7303 Тип FM радио комплект использует три Toshiba Выделенные чипы для формирования приемной части: TA7335P-это классический FM передний чип, который широко используется во многих радио-и приемных продуктах в стране и за рубежом. TA7303P-это специальный промежуточный усилитель FM и чип с частотой. Многие известные модели радиостанций SHARP, такие как GF-777z, GF-515z, GF-6060X, GF-9191X и т. Д., используют его. Многие автомагнитолы ее также можно найти. TA7061BP является выделенным чипом среднего усилителя, и нет случаев применения радио кассетных рекордеров и радио. TA7343AP-это фазово-блокированный стерео декодер. Сочетание этих четырех чипов и усилителя мощности 2025 В простую схему может обеспечить более высокую производительность приема, подходит для любителей радио, также может использоваться в качестве оборудования FM DX первого уровня.
【Наименование изделия】

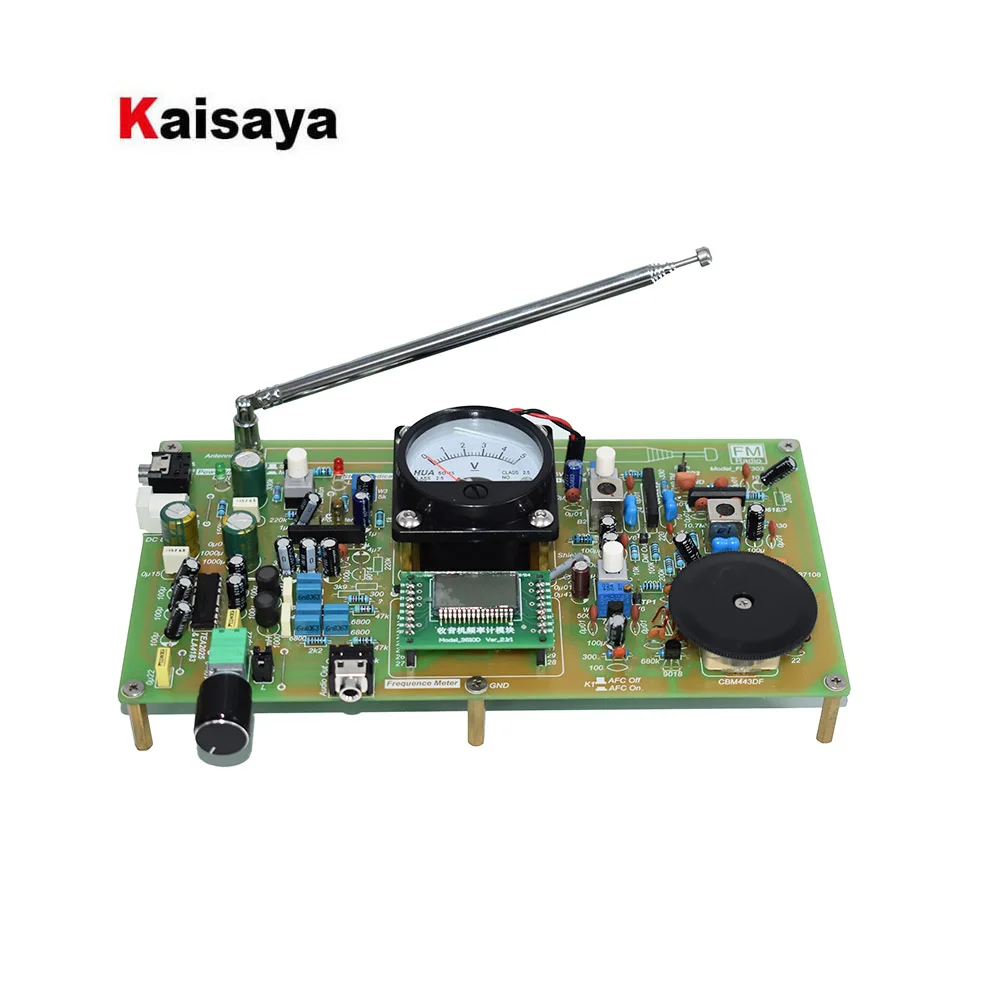

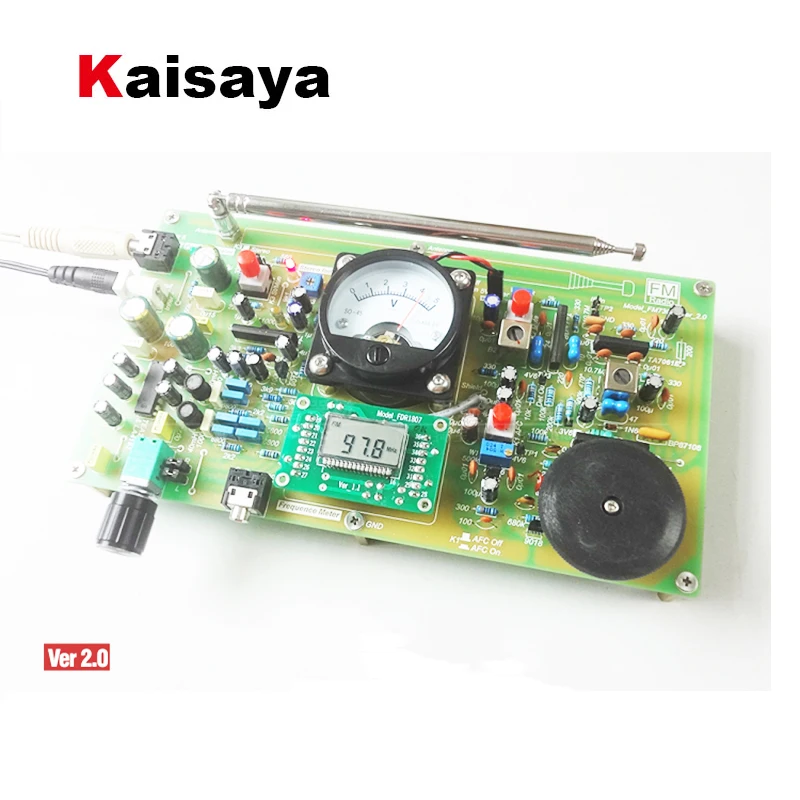

FM7303 интегральная схема FM радио Экспериментальная плата монтажный комплект v2.0/2,12
【Основные товара]
1. Частота приема: 88 ~ 108 МГц FM (частотная модуляция вещания);
2. Стерео Демодуляция: да;
3. Напряжение питания: 9 ~ 12 В;
4. Выходная мощность: максимум 2 Вт x 2(8Ω);
5. Размер печатной платы: 194 мм x 96 мм.
【Features】
1. С выделенным чипом среднего усилителя, высокой чувствительностью, вы можете слушать многие радиостанции, не вытягивая антенну;
2. С цифровым частотным дисплеем, он может непосредственно отображать радиочастоту и может использоваться в качестве инструмента отладки;
3. С указателем типа сигнала, он имеет отличный опыт использования и может быть использован в качестве инструмента отладки;
4. Он имеет функцию отключения звука (отключения звука), доступную только в высококлассных моделях, чувствительность отключения регулируется и может быть отключена вручную;
5. С функцией автоматического контроля частоты (AFC), которая может быть отключена;
6. Стерео декодер не должен регулировать степень разделения;
7. Использование 2025 двухканального усилителя мощности чип, высокая мощность и хорошее качество звука.
【Описание продукта】
1. Схема этого комплекта собрана в соответствии с официальным руководством по эксплуатации чипа и некоторыми классическими чехлами. Практика доказала, что она имеет преимущества легкого производства и легкой отладки, и эффект гораздо лучше, чем простые дискретные схемы;

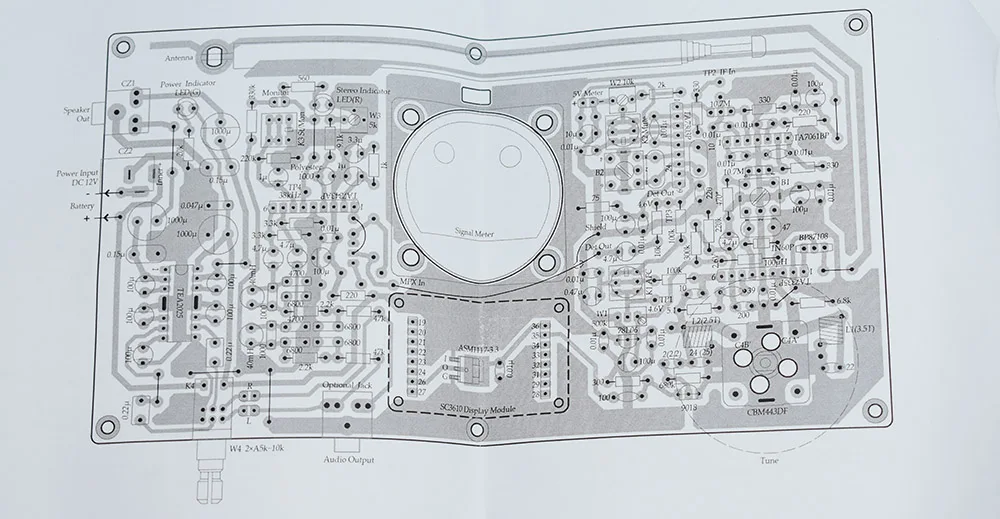

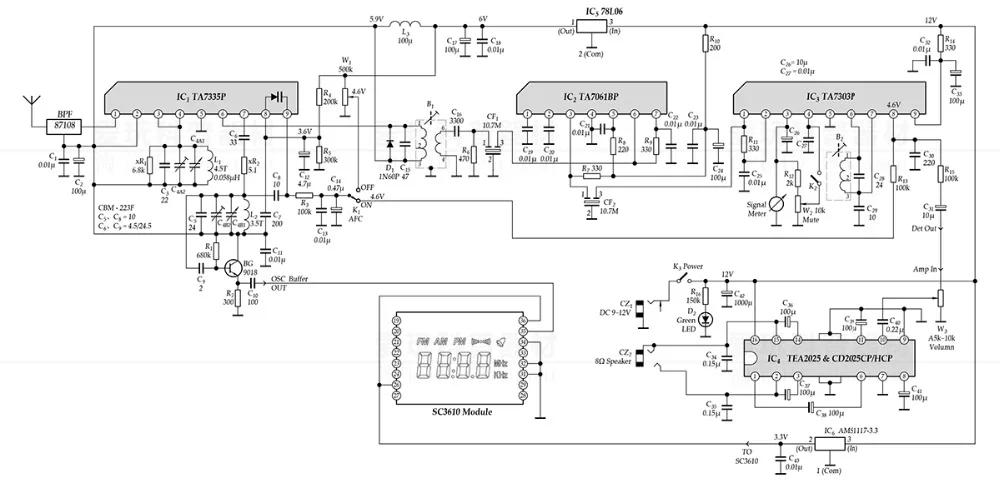

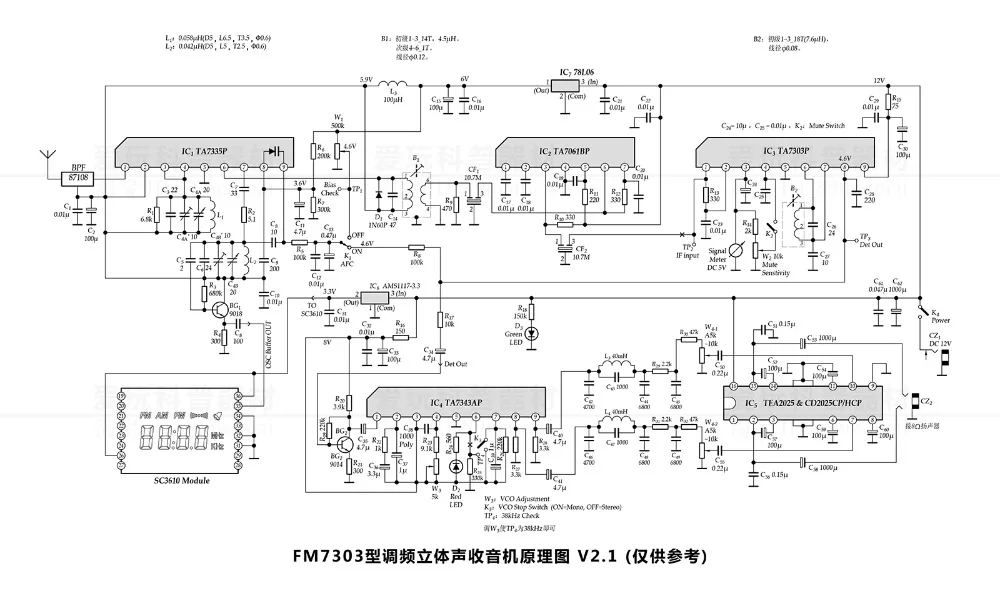

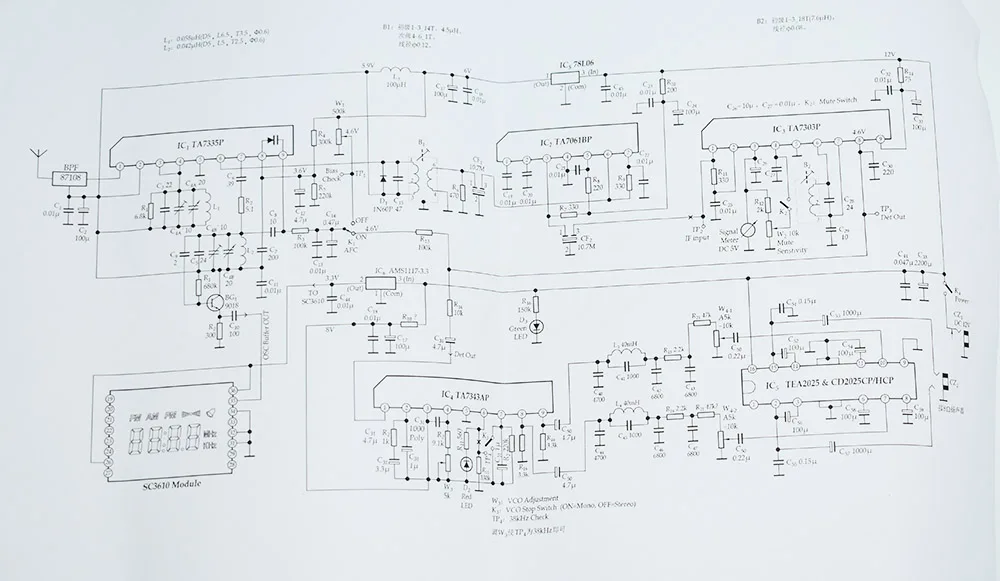

2. Руководство содержит схемы и Схемы печатной платы, а также методы и опыт отладки в любительских условиях. Для получения дополнительной информации и профессиональных методов отладки, пожалуйста, загрузите или обратитесь к соответствующим книгам в интернете;

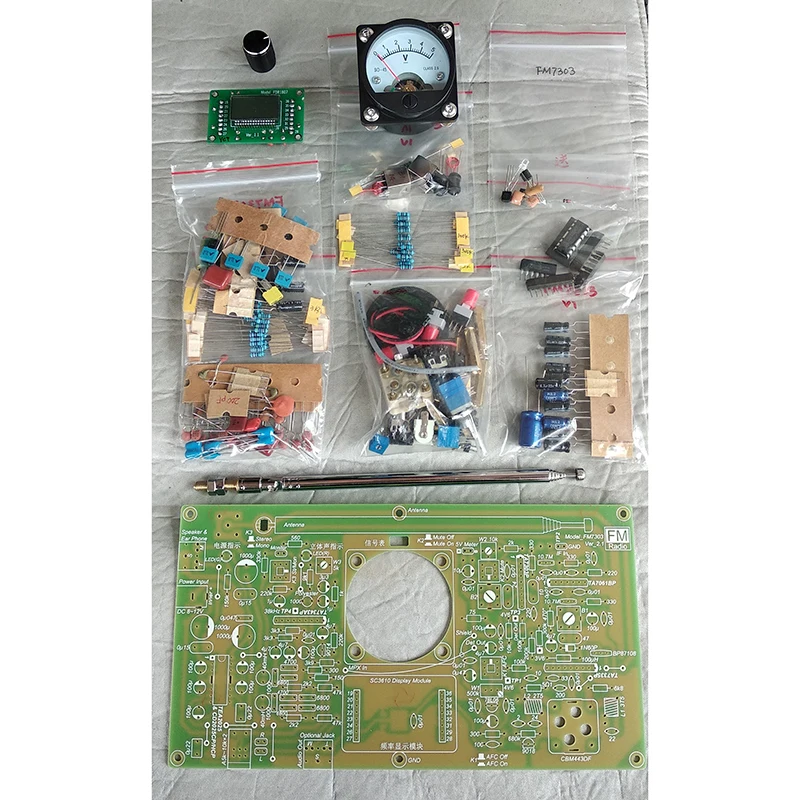

3. Три чипа TA7335P, TA7303P и TA7343AP имеют долгую историю. Я уверен, что нет оригинального совершенно нового источника. В основном то, что можно получить, это разобранные продукты или годы инвентаризации, с более старыми цветами, воском и окислением штифтов. Цена на разобранные продукты этих трех типов чипов, продаваемых онлайн, не низкая, и небольшое количество их повреждено. Три типа чипов, выданных нашим магазином, были протестированы с ИС-разъемами, и непригодные для использования продукты отходов проверены для обеспечения нормальных функций. За исключением трехтипного чипа, все остальные компоненты в комплекте абсолютно новые. Если вы не согласны с разборкой чипа, пожалуйста, не снимайте;
4. Поскольку поставка трех чипов TA7335P, TA7303P и TA7343AP небольшая, наш магазин может заменить их совместимыми моделями, такими как CD7335, KIA6003S, KIA6043S и т. д.;
5. Конденсаторы, которые требуют высокой стабильности, такие как резонансные конденсаторы, оснащены дорогими слюдными конденсаторами или керамическими конденсаторами серии NPO. Остальные конденсаторы небольшой емкости-это конденсаторы с керамическим чипом или пленочные конденсаторы, а конденсаторы большой емкости (класс μF)-электролитические конденсаторы;
6. Переменный конденсатор использует CBM443DF частотную модуляцию и амплитудную модуляцию Четырехместный переменный конденсатор, и используется только fm-соединение;

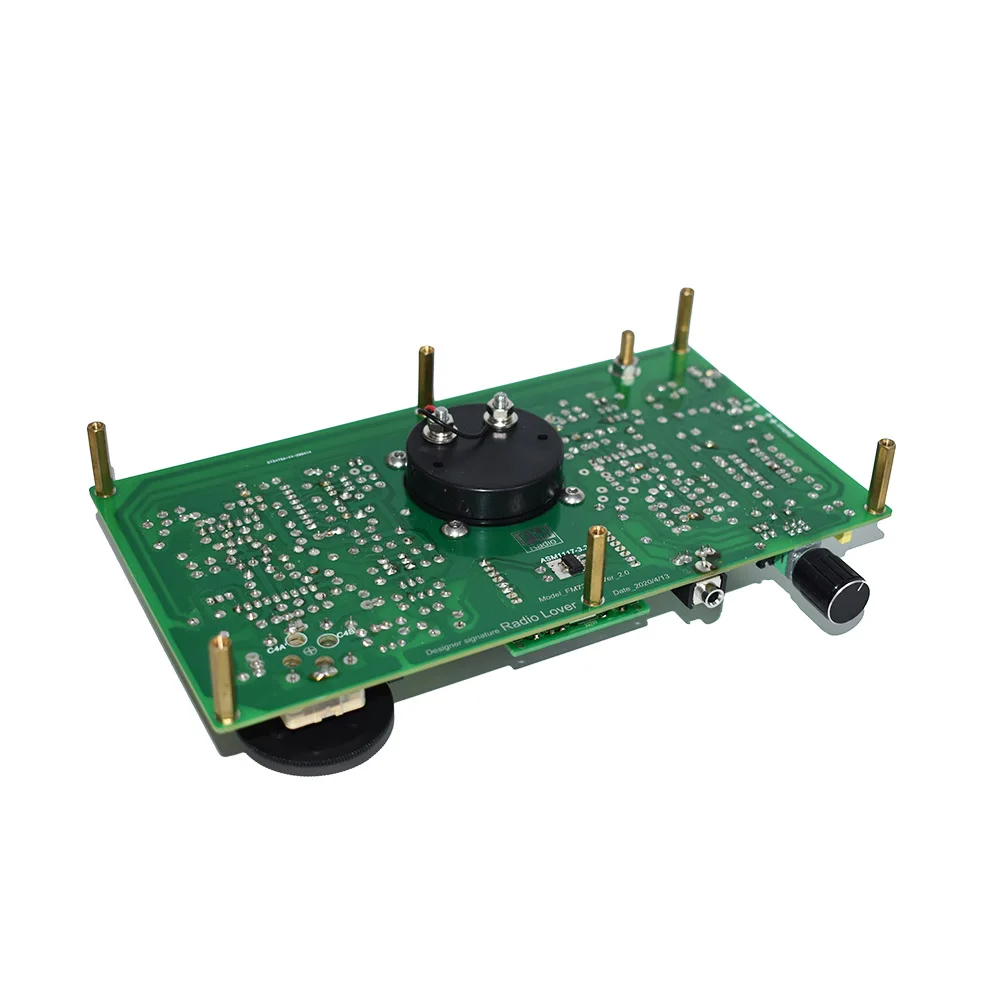

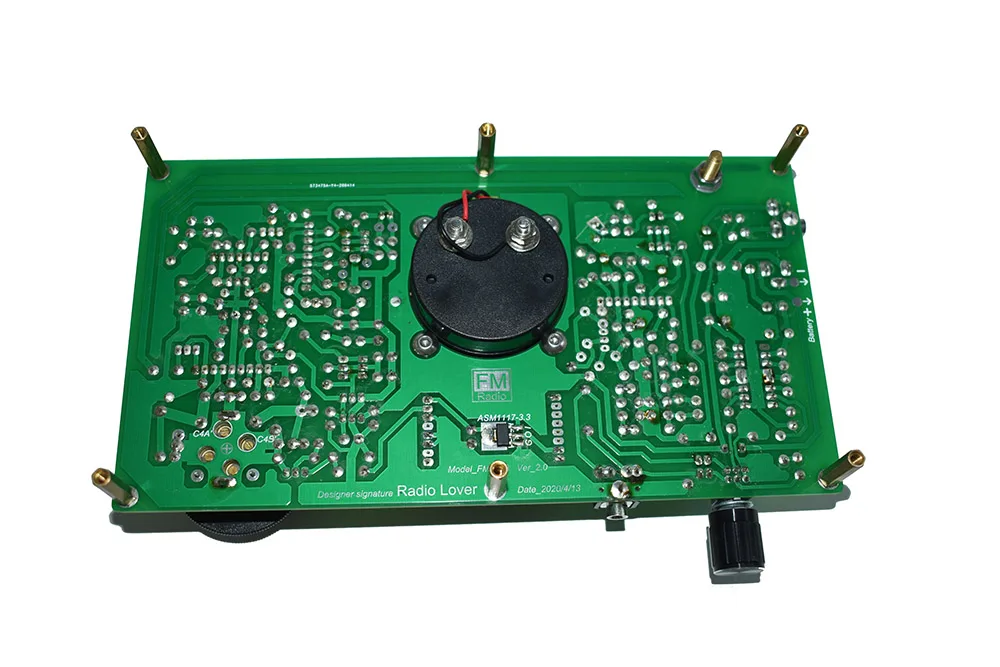

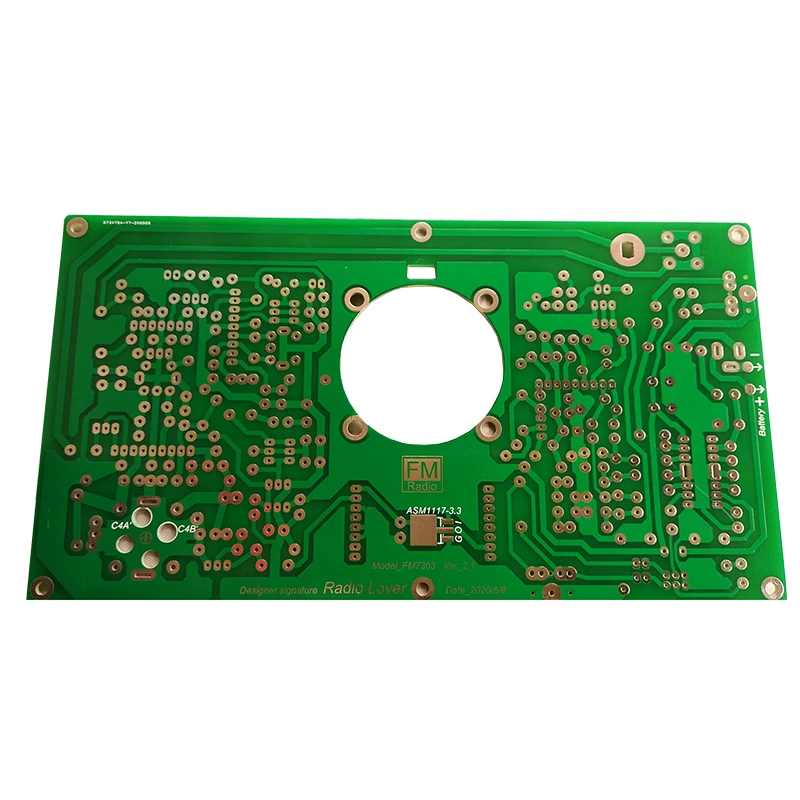

7. Основа печатной платы изготовлена из стекловолокна, толщина измеряется около 1,5 ~ 1,6 мм, односторонняя зеленая/масляная белая надпись, накладка распыляется оловом, И может быть непосредственно сварен без шлифования;
8. Могут быть некоторые царапины и пыль на поверхности основания доски и поверхности медной фольги, а также следы от мытья доски;

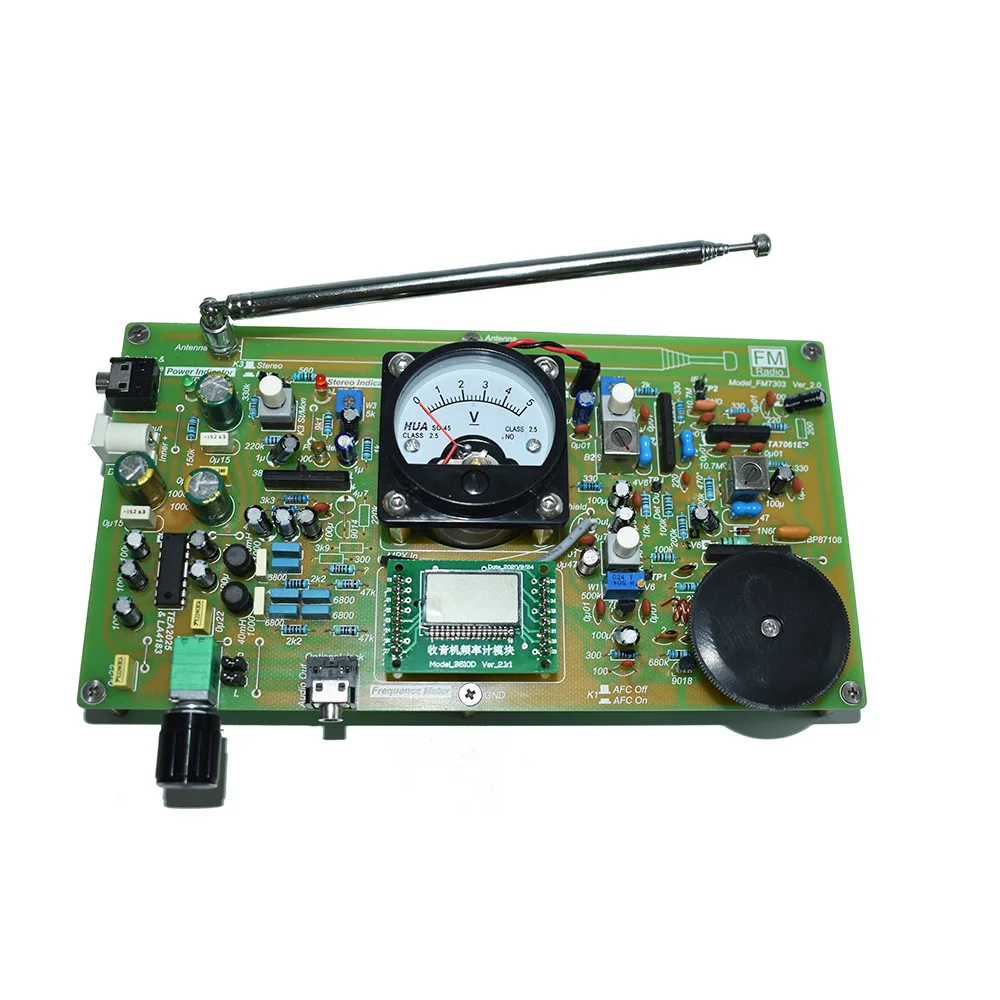

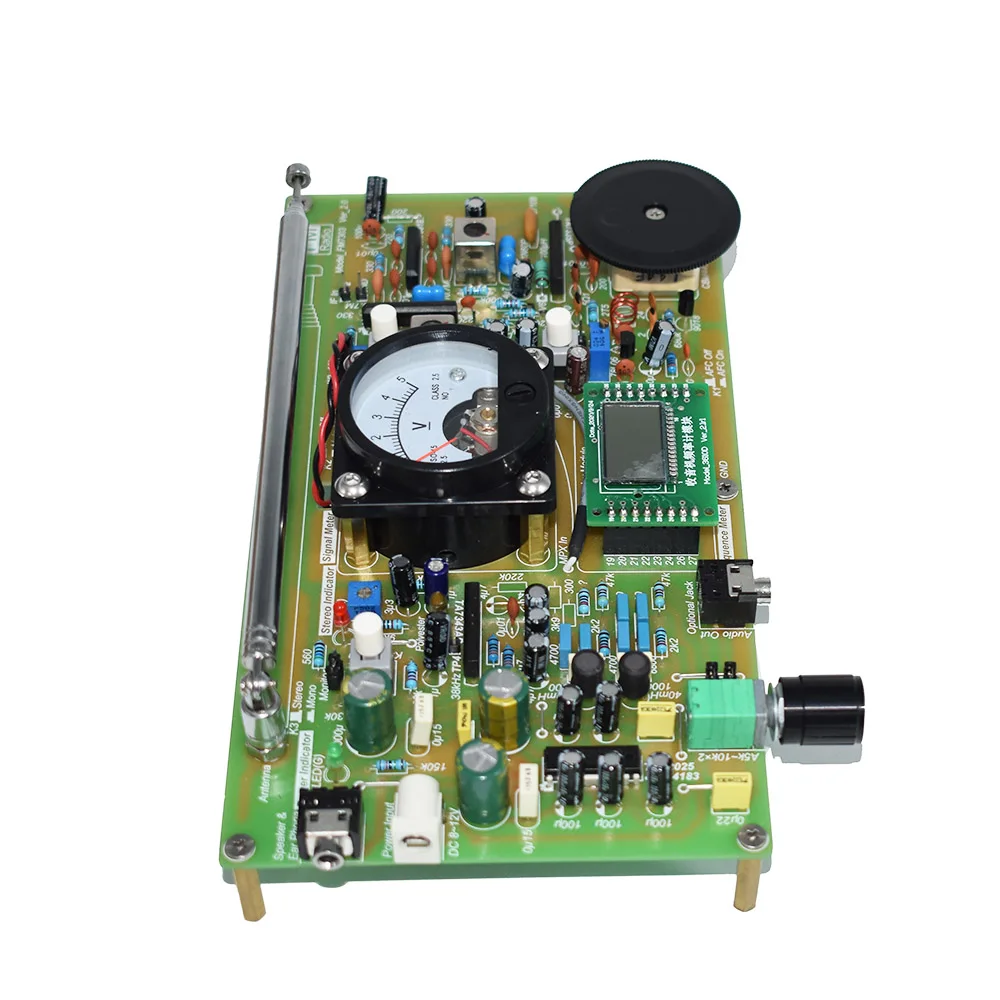

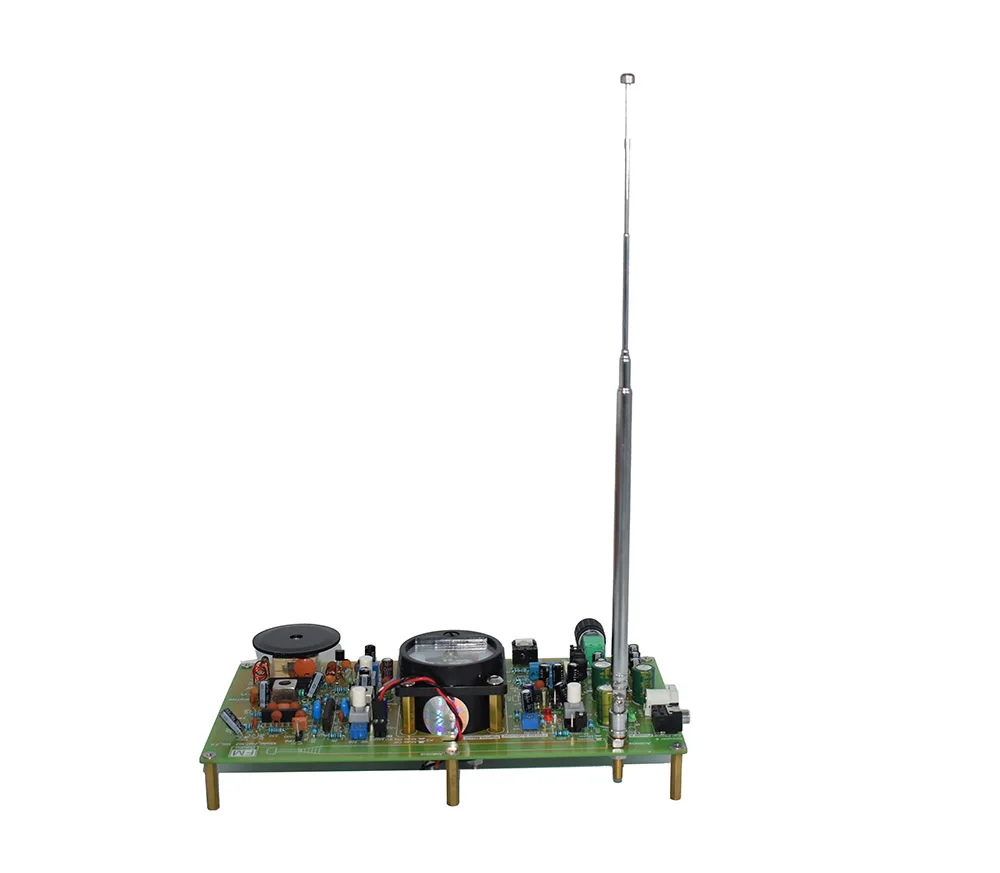

9. Монтажная плата, полученная покупателем, может немного отличаться от образца на картинке, в основном из-за изменения положения компонентов и той же структуры цепи. Этот продукт был изменен и улучшен в n раз (в основном для изменения проводки печатной платы) от образца прототипа до проданного продукта, и он все еще совершенствуется. Обычно незначительные изменения, такие как небольшое движение компонентов и незначительные регулировки проводки не изменят номер версии и не будут повторно фотографировать и загружать, настоящим декларируем.
