FM7303 плата радиоприемника цифровая частотная модуляция плата ради...
1 Отзывов
11 Заказов
5 242,10₽

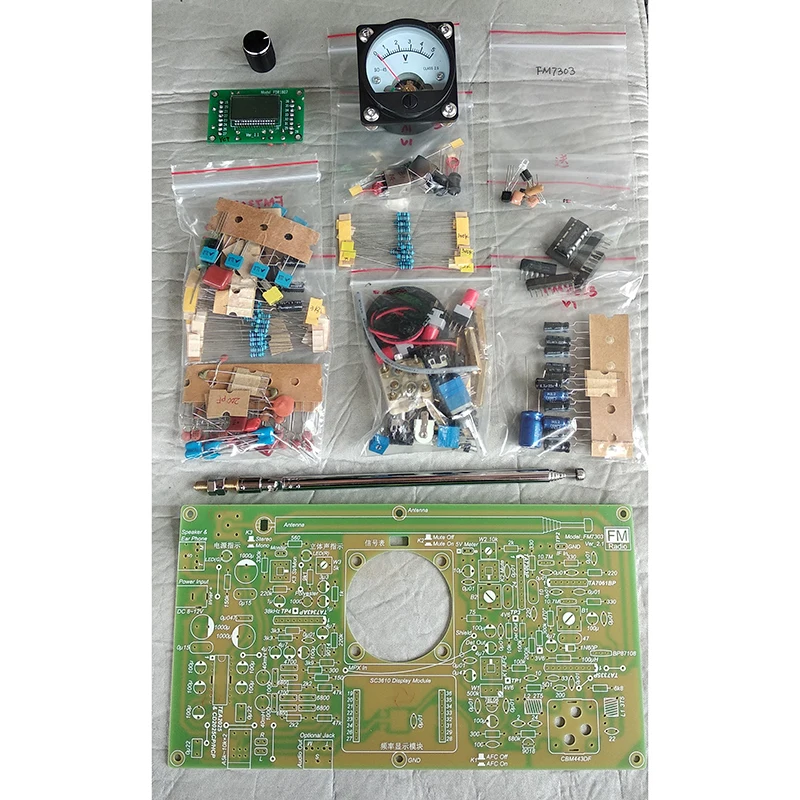

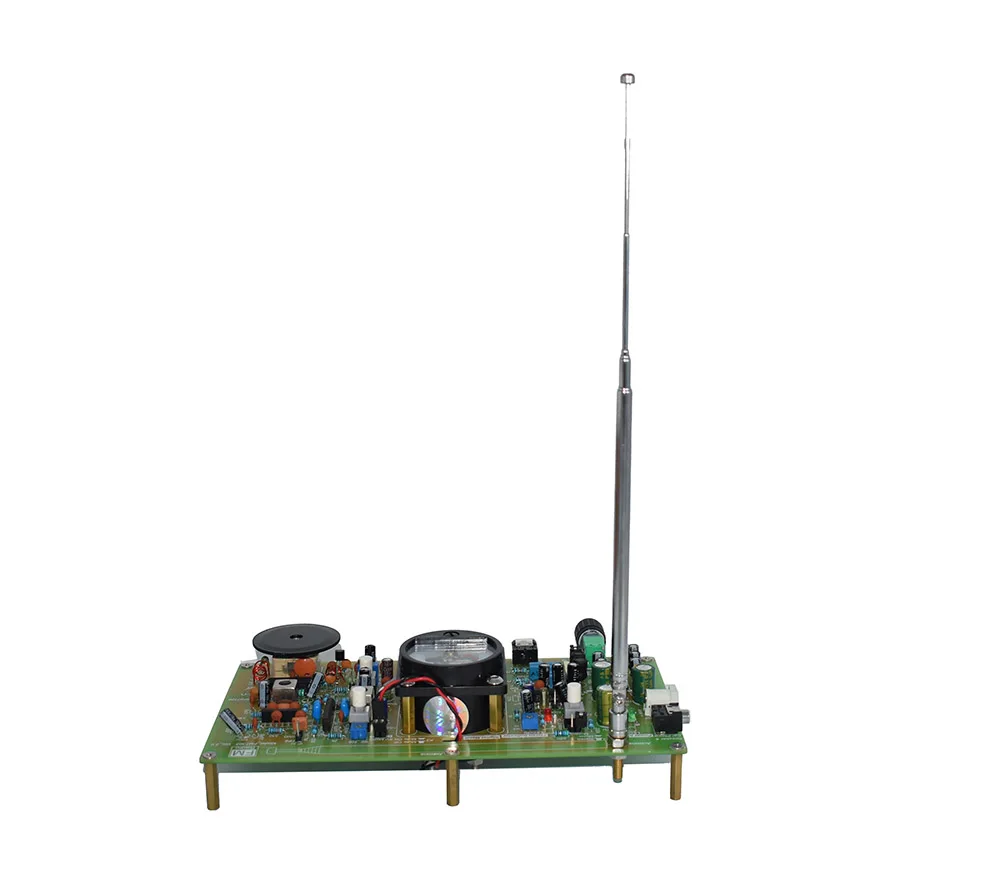

Этот продукт представляет собой комплект монтажной платы, без корпуса и динамиков, и требует внешнего источника питания и динамиков/наушников для прослушивания.
Этот продукт представляет собой набор радио частотной модуляции (FM) и не может использоваться для приема AM-трансляций.

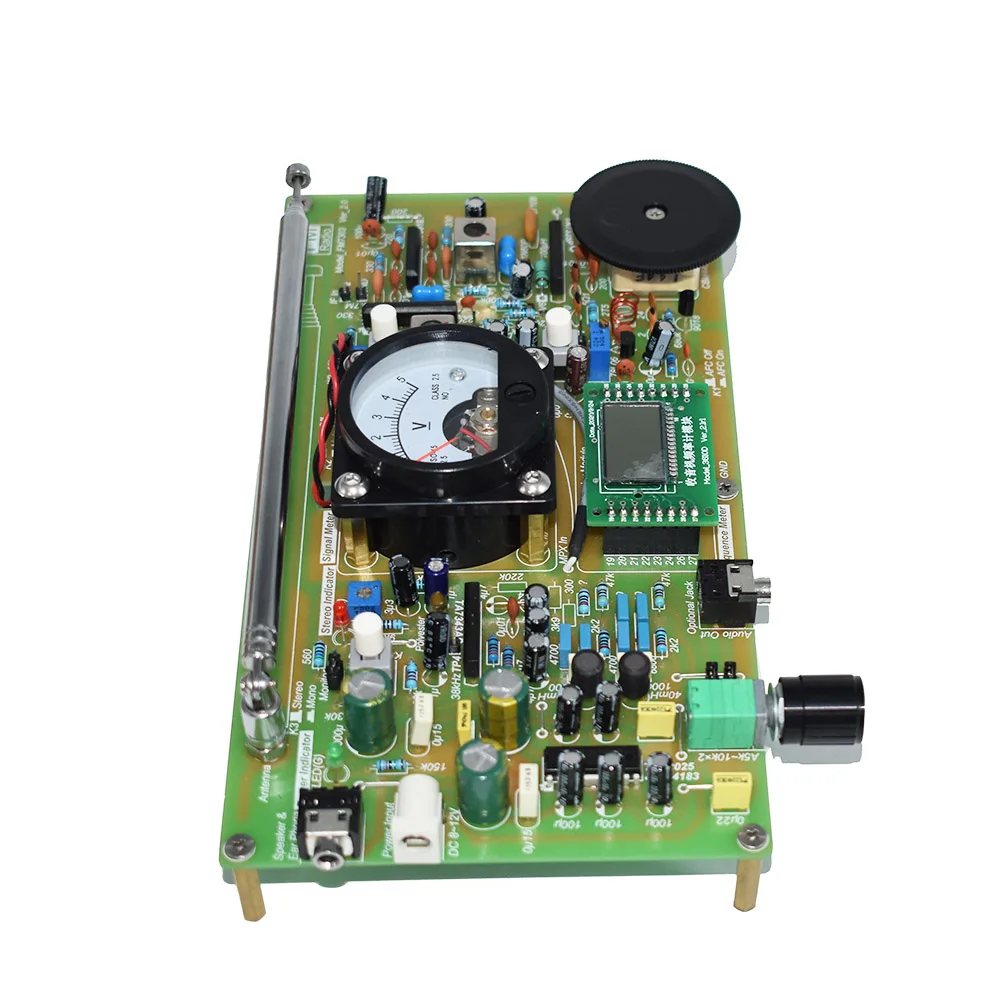

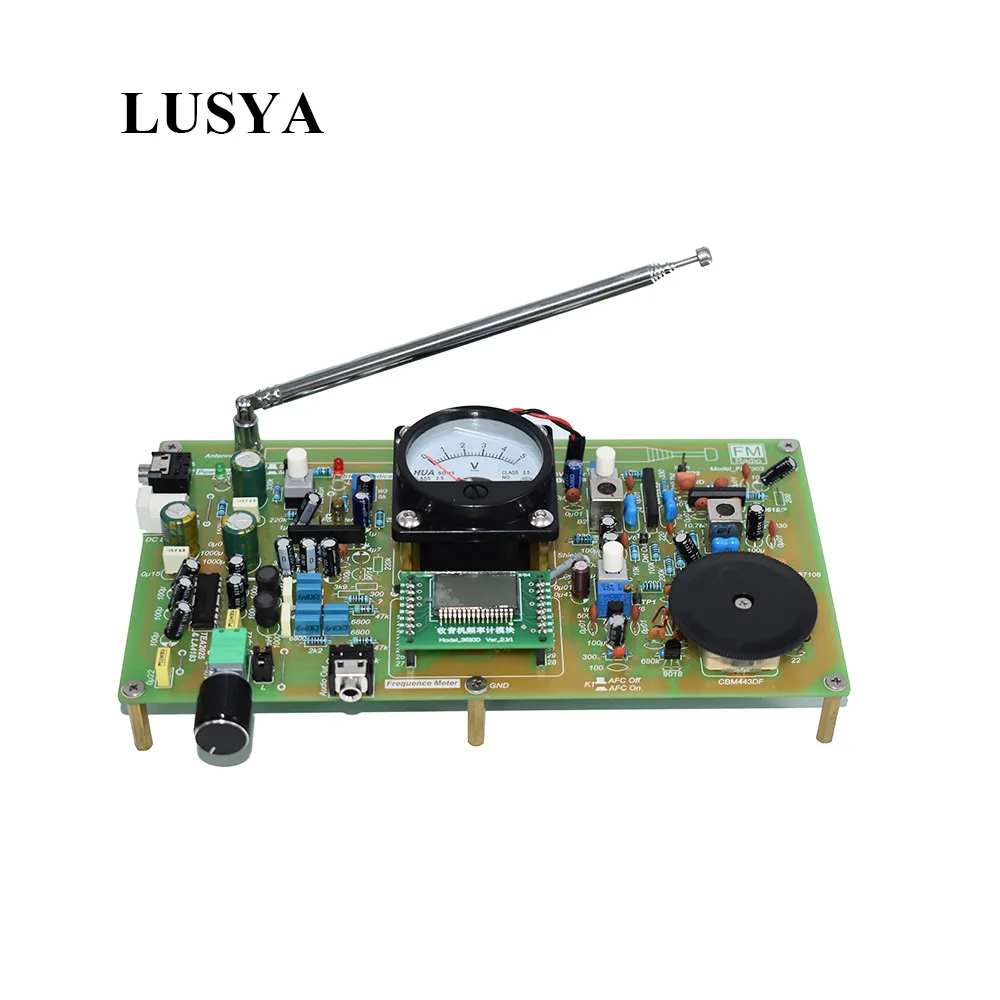

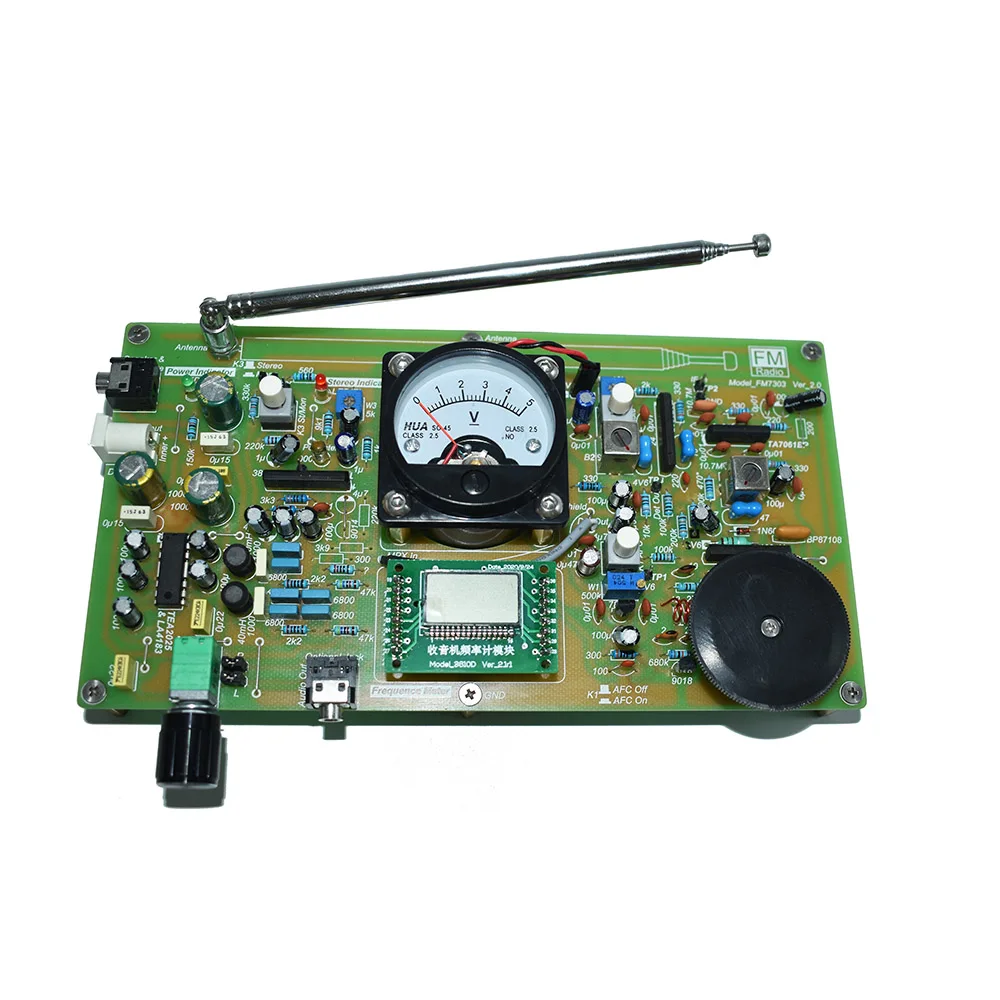

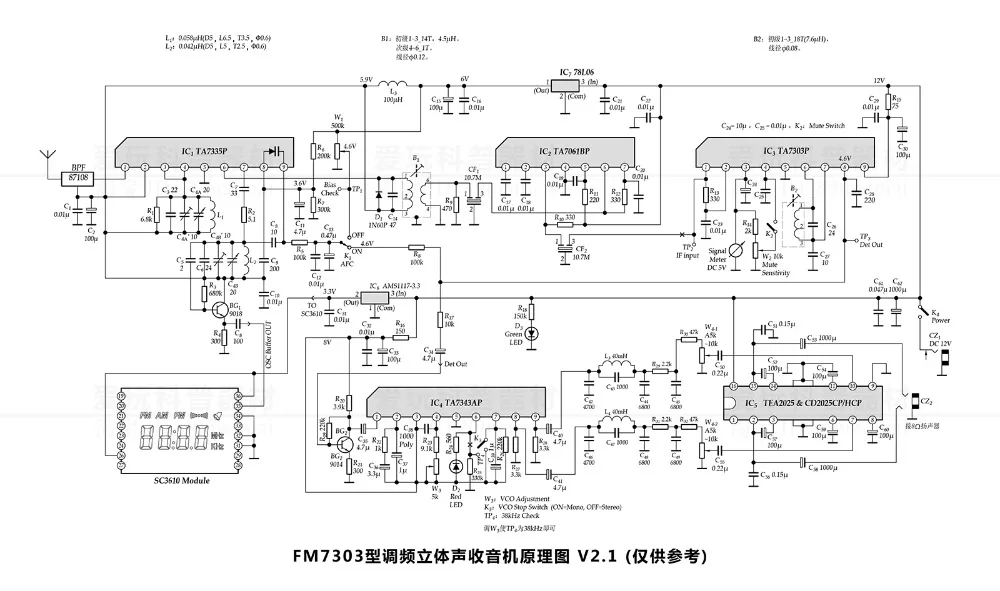

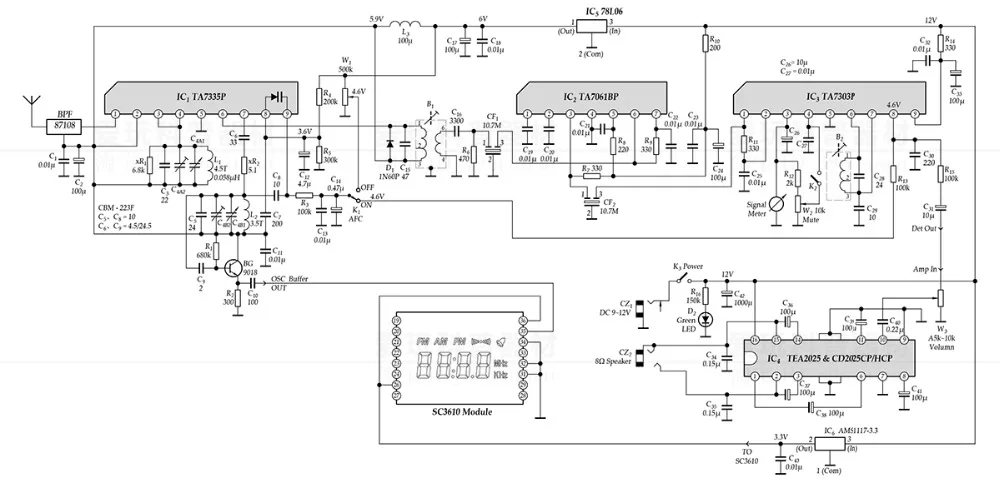

FM7303 Тип fm-радио набор использует три чипы Toshiba, выделенные для формирования приемной части: TA7335P является классическим FM передним чипом, который широко используется во многих продуктах радио и приемника в стране и за рубежом. TA7303P-это выделенный FM промежуточный усилитель и чип с частотой. Многие известные модели острых радиоприемников, такие как GF-777z, GF-515z, GF-6060X, GF-9191X и т. Д., используют их. Многие автомобильные радиостанции также можно найти. TA7061BP представляет собой специальную середины чип усилителя, и нет приложения чехол из радио Кассетный трактор регистраторов и радиоприемниками. TA7343AP является фазовым стерео декодером. Сочетание этих четырех чипов и 2025 усилителя мощности в простую цепь может обеспечить более высокую производительность приема, подходит для любителей радио, также может использоваться в качестве начального уровня FM DX оборудования.
【Название продукта 】
FM7303 интегральная схема FM радио эксперимент доска в сборе комплект v2.0/2,12
【Основные особенности 】
1. Частота приема: 88 ~ 108 МГц FM (частотная модуляция диапазона вещания);
2. Стерео Демодуляция: да;
3. Напряжение источника питания: 9 ~ 12 В;
4. Выходная мощность: максимум 2 Вт x 2(8 Ом);
5. Размер печатной платы: 194 мм x 96 мм.
【Features】
1. С выделенным чипом среднего усилителя, высокой чувствительностью, вы можете слушать многие радиостанции, не вытягивая антенну;
2. С цифровым частотным дисплеем, он может непосредственно отображать радиочастоту и может использоваться в качестве инструмента отладки;
3. С измерителем сигнала типа указателя, он имеет отличный опыт использования и может использоваться в качестве инструмента отладки;
4. Имеет функцию muting (Mute), доступную только в высококачественных моделях, чувствительность muting регулируется и может быть отключена вручную;
5. С функцией автоматического управления частотой (AFC), которая может быть выключена;
6. Стерео декодер не должен регулировать степень разделения;
7. Использование 2025 двухканального усилителя мощности, высокая мощность и хорошее качество звука.
【Описание продукта 】
1. Схема этого набора собрана в соответствии с официальным руководством по чипу и некоторыми классическими чехлами. Практика доказала, что она имеет преимущества легкой продукции и легкой отладки, и эффект намного лучше, чем простые дискретные схемы;

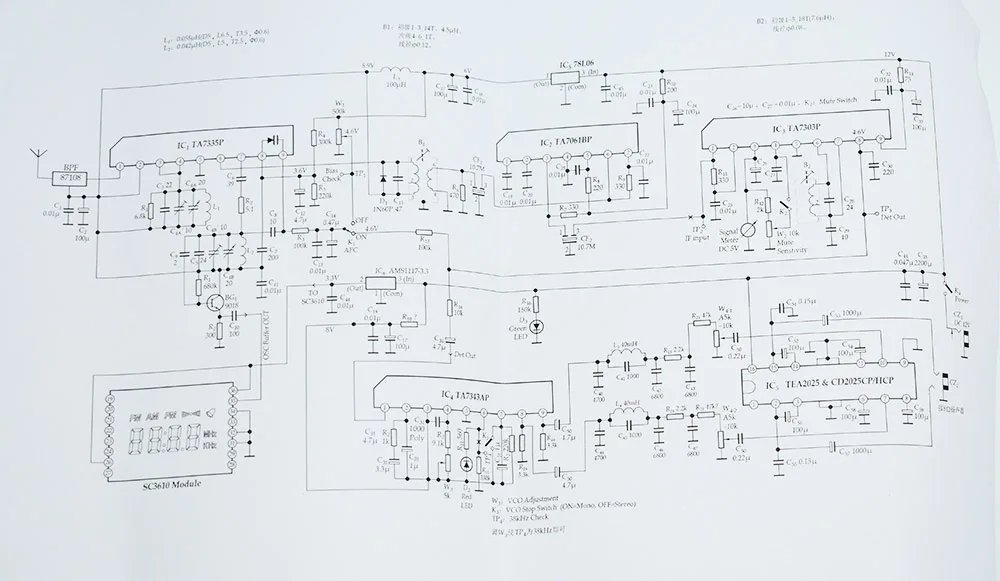

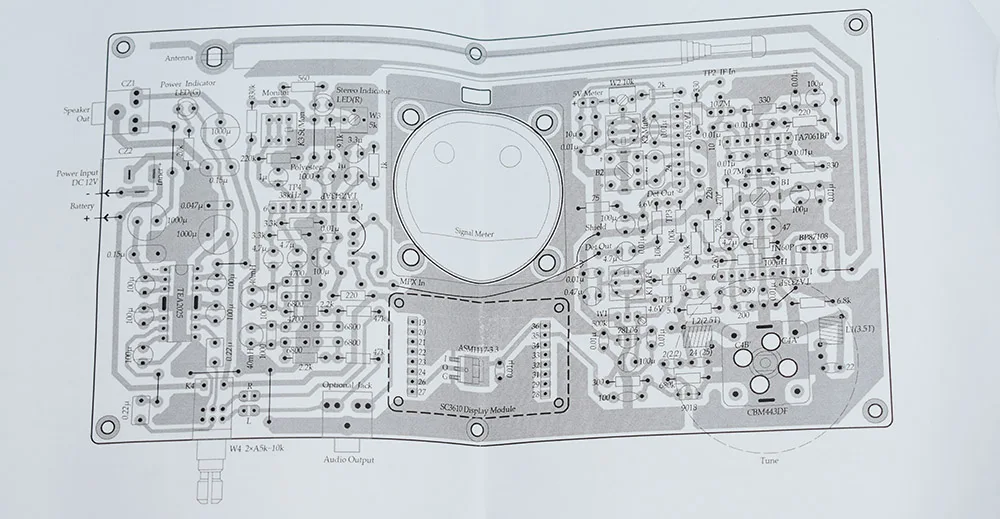

2. Руководство содержит схемы и схемы платы, а также методы отладки и опыт в любительских условиях. Для получения дополнительной информации и профессиональных методов отладки, пожалуйста, загрузите или обратитесь к соответствующим книгам в интернете;
3. Три чипа TA7335P, TA7303P и TA7343AP имеют долгую историю. Я уверен, что нет оригинального совершенно нового источника. В основном, что можно получить, это разобранные продукты или годы инвентаризации, с более старыми цветами, воском и окислением штифта. Цена на разобранные продукты этих трех типов чипов, продаваемых онлайн, не низкая, и небольшое количество их повреждено. Три типа чипов, выпущенных нашим магазином, были протестированы с ИС гнездами, и неиспользуемые отходы продукты проверяются для обеспечения нормальных функций. За исключением трех типов чипов, все другие компоненты в комплекте совершенно новые. Если вы не согласны с разборкой чипа, пожалуйста, не снимайте;
4. Поскольку поставка трех чипов TA7335P, TA7303P и TA7343AP мала, наш магазин может заменить их совместимыми моделями, такими как CD7335, KIA6003S, KIA6043S и т. д.;
5. Конденсаторы, требующие высокой стабильности, такие как резонансные конденсаторы, оснащены дорогими слюдами конденсаторов или керамическими конденсаторами серии NPO. Остальные конденсаторы с небольшой емкостью-конденсаторы керамических чипов или пленочных конденсаторов, а конденсаторы большой емкости (класс мкФ)-электролитические конденсаторы;
6. Переменный конденсатор использует частотную модуляцию CBM443DF и амплитудную модуляцию четырехкратного переменного конденсатора, и используется только fm-соединение;

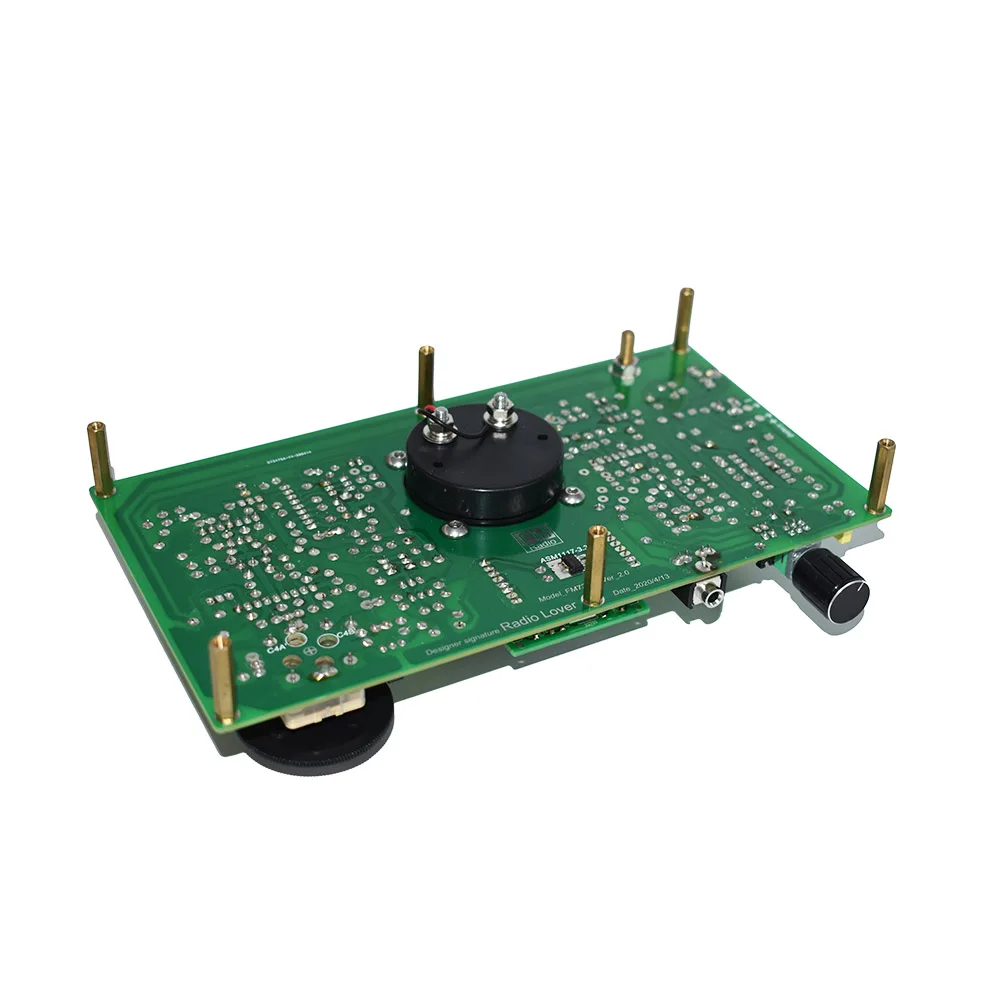

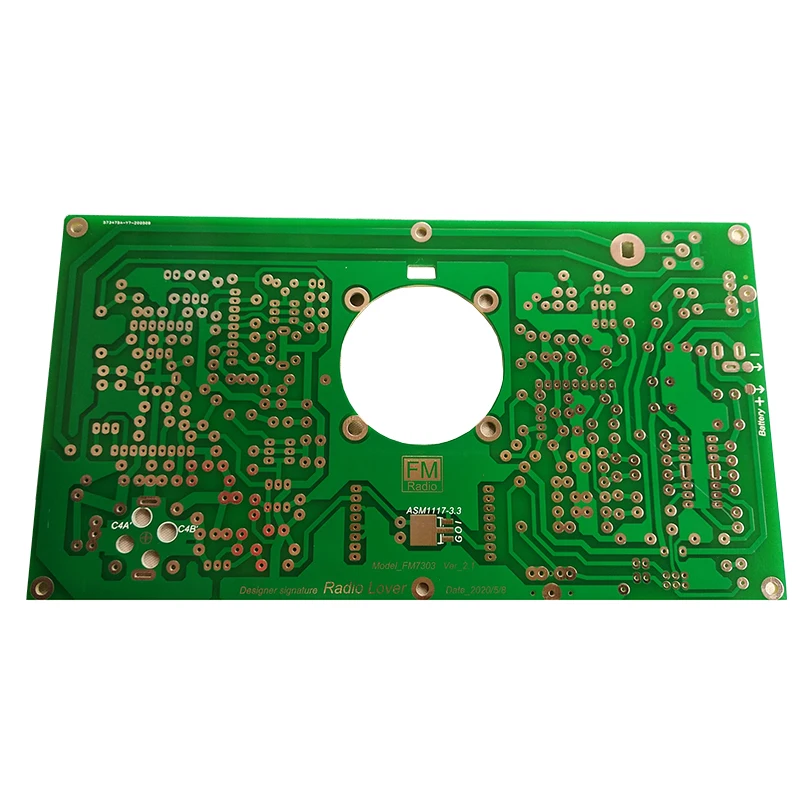

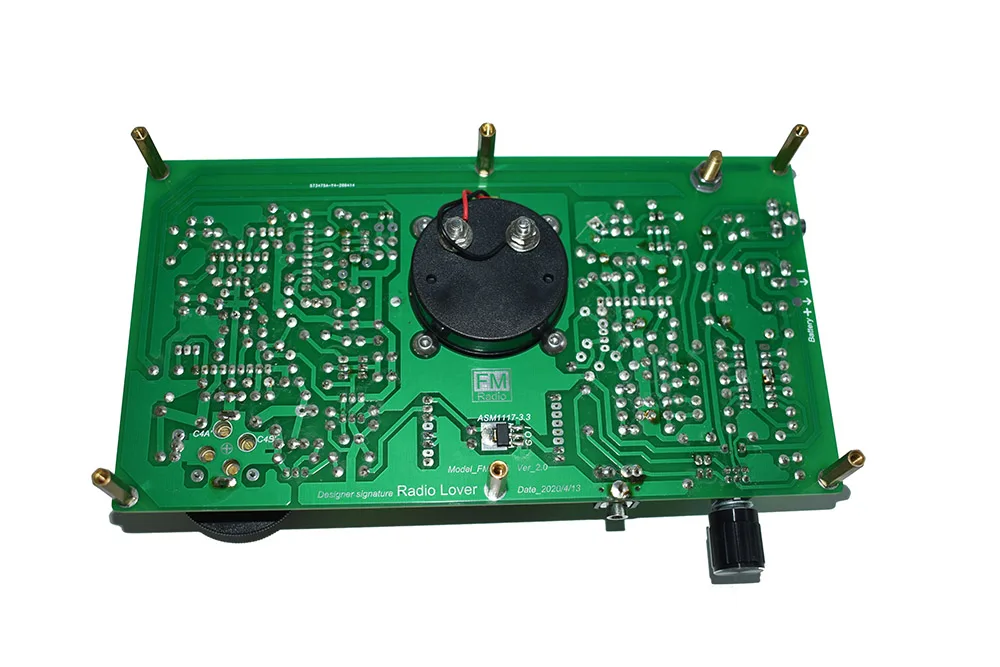

7. В схема основа сделана из стекловолокна материал, толщина измерения составляет около 1,5 ~ 1,6 мм, односторонний зеленый/масло белыми буквами, колодка опрыскивают в жестяных коробках, си И может быть непосредственно сварен без шлифования;
8. Могут быть царапины и пыль на поверхности основания платы и поверхности медной фольги, а также следы мытья доски;
9. Печатная плата, полученная покупателем, может немного отличаться от образца на картинке, в основном из-за изменения положения компонента и той же структуры цепи. Этот продукт был изменен и улучшен раз (в основном для изменения проводки печатной платы) от образца прототипа до продаваемого продукта, и он все еще совершенствуется. Обычно небольшие незначительные изменения, такие как небольшое движение компонентов и небольшие настройки проводки, не изменят номер версии и не будут повторно фотографировать и загружать, настоящим заявляем.
Отзывы покупателей
R***r
Страна: RU Color: DIY kits Доставка: Standard Shipping 08.11.2022
Собрал, работает. Покупал в разобранном виде. Плата последней версии, чуть отличается от старой, что на фото товара. Детали в наборе все. Резисторов на один больше в каждом номинале, можно выбрать лучшие. Ещё остались: запасной транзистор, стабилизатор на 6 Вольт, 2 светодиода. Все винты и стойки в наличии. Приёмник требует тщательной покаскадной настройки, нужно иметь опыт настройки либо ремонта приёмников. После настройки работает отлично. Правда усилитель наушников шумноват, но есть линейный выход. Рекомендую ценителям супергетеродинных приёмников, фильтр на входе и 2 фильтра на ПЧ, покаскадное разбитие. В общем то, что хотел. Удовольствие от сборки и настройки. Респект создателям набора и продавцу.
