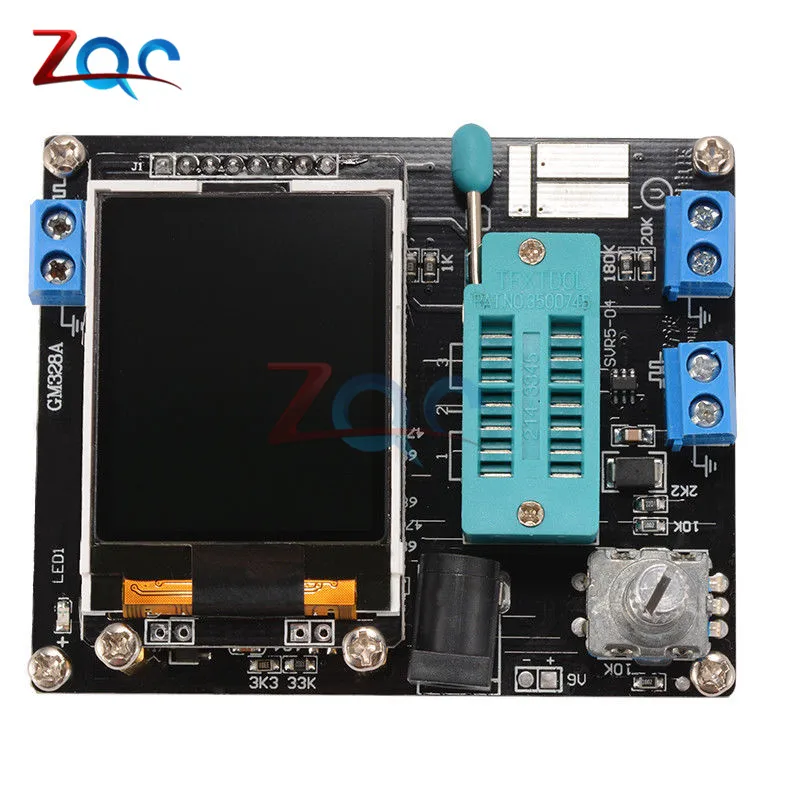

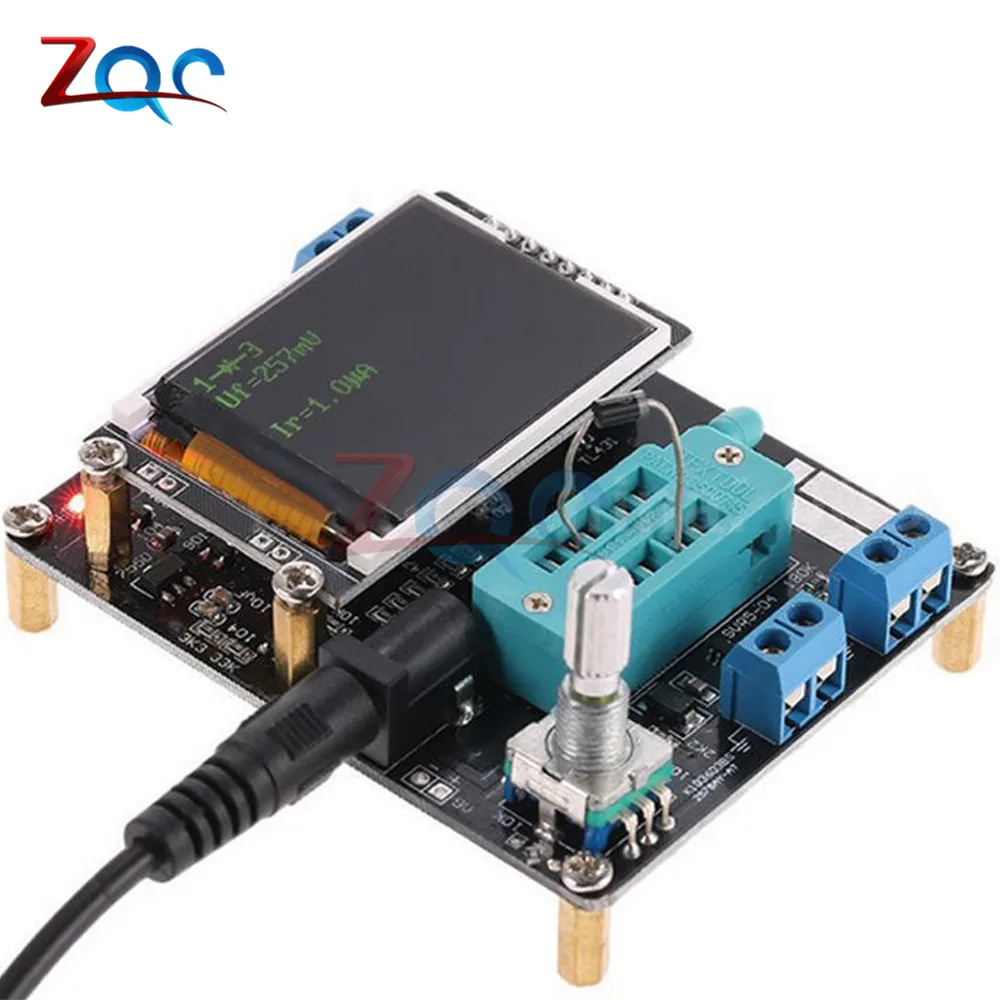

ЖК-дисплей GM328A транзистор диод Емкость тестер устройства сопротивления ESR частотомер ШИМ генератор сигналов прямоугольной волны SMT NPN PNP метр
Особенность:
Цифровой ЖК-дисплей для удобного чтения, может отображать данные измерений и графику.
Поворотный переключатель, ключевое измерение для удобного использования.
Основной чип-это SMD, легко для электронных энтузиастов самостоятельно или обновлять основной чип.
Используйте батарею 9 В (не входит в комплект), также можно использовать питание постоянного тока (6,8-12 В постоянного тока).
Автоматическое отключение, ток отключения составляет всего около 20 на.
Автоматически обнаруживает NPN и PNP Транзисторы, полевые транзисторы, диоды, двойные диоды, Тиристоры, SCR, автоматическая идентификация распиновки транзистора.
Проверка коэффициента усиления тока общего эмиттера транзисторов NPN и PNP, порогового напряжения базового эмиттера, тока утечки коллектора-эмиттера.
Поддержка измерения 2 резисторов, показывает положительное и отрицательное напряжение в рабочем состоянии.
Максимальное разрешение измерения сопротивления Ом, можно измерить до 50 мОм.
Автоматическая проверка контактов компонента и отображение на дисплее.
Измеряет пороговое напряжение затвора полевого транзистора и емкость затвора.
Для следующего резистора 2100Ω при измерении его индуктивности диапазон измерения от 0,01 mH - 20H.
Может использоваться как генератор сигналов и Частотомер: диапазон частот от 1 Гц до 2 МГц, может генерировать сигналы ШИМ (широтно-импульсная модуляция) 1%-99%.
Примечание:
Перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повреждение счетчика.
Спецификация:
Дисплей: 160*128 LCD
DC 6,8-12 В
Ток: прибл. 30 мА
Измерение сопротивления: макс. 50 мОм
Разрешение сопротивления: 0,01 Ом
Измерение емкости: 25 пФ ~ 100 МФ
Разрешение емкости: 1 пФ
Измерение напряжения постоянного тока: до 50 в
Язык: Русский/Английский (необязательно)
Размер экрана: 3,7*3 см/1,45 * 1.18in
Размер печатной платы: 7,8*6,2 см/3,1 * дюйма

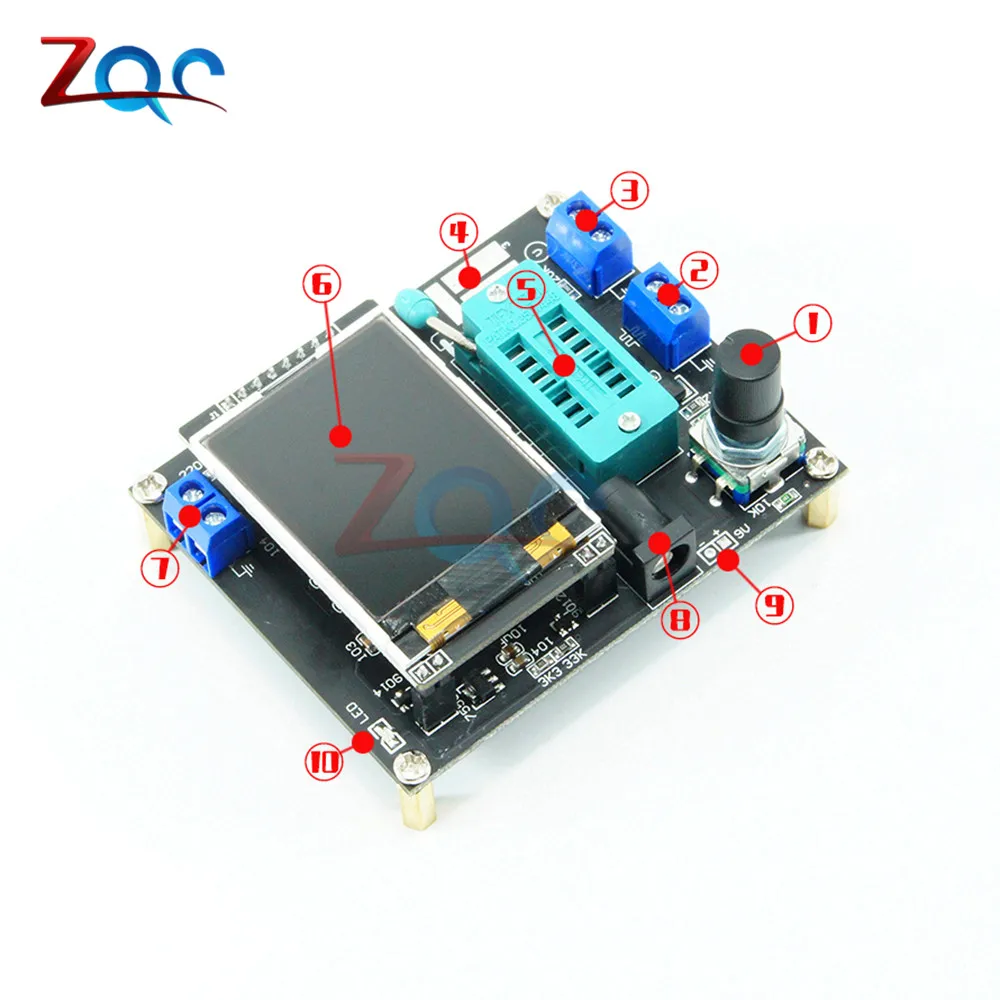

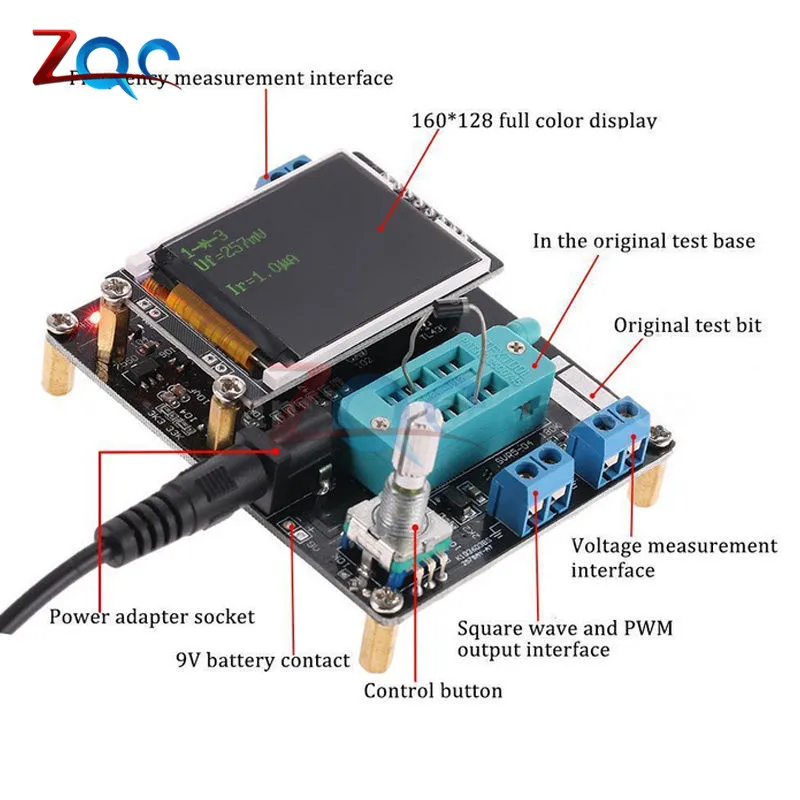

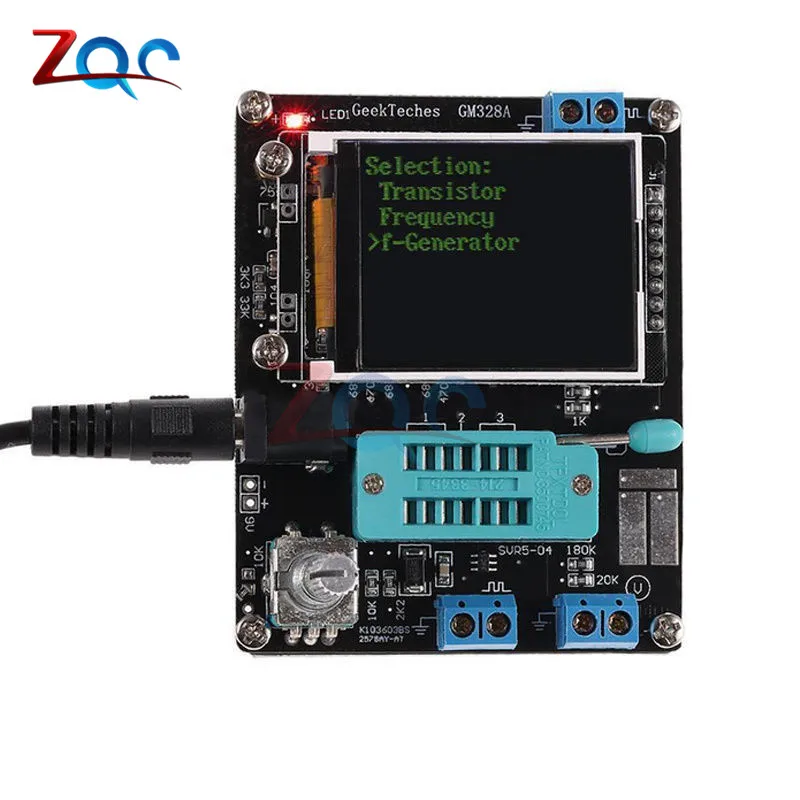

① Кнопка управления
② Квадратная волна и PWM outputinterface
③ Интерфейс измерения напряжения
④ Оригинальный тестовый бит
⑤ В оригинальной тестовой базе
⑥ Полноцветный дисплей 160 × 128
Интерфейс измерения частоты
Разъем адаптера питания
① Контакт батареи 9 в
Встроенный индикатор работы
Функция
Английская версия
Русская версия
Выключатель
Y
Транзистор
Y
F-генератор
Y
10-битный ШИМ
Y
C + ESR @ TP1:3
Y
Y
1-|-3
Y
DS18B20
Y
Н
C(uF)-коррекция
Y
ИК-декодер
Y
Н
ИК-энкодер
Y
Н
DHT11
Y
Н
Самопроверка
Y
Напряжение
Y
Цвет спереди
Y
Н
Цвет спины
Y
Н
Показать данные
Y
