Тестер транзисторов GM328A GM328B, измеритель емкости диодов, ESR, напряжения, частоты, ШИМ генератор прямоугольных сигналов с чехлом

Тестер транзисторов GM328A GM328B, измеритель емкости диодов, ESR, напряжения, частоты, ШИМ генератор прямоугольных сигналов с чехлом

Name: 🛍 Тестер транзисторов GM328A GM328B, измеритель емкости диодов, ESR, напряжения, частоты, ШИМ генератор прямоугольных сигналов с чехлом
Brand: Разное
SKU: 4001178390170
Price: 122.18 RUB
Availability: InStock
Rating: 5 (123 reviews)

76 Отзывов

122 Заказов

122,18₽

Промокод: MXNS715LISQ2 получите скидку 75.76₽ на заказ от 757.57₽

В наличии!

Перейти

Seablue 1618 Store - Надежность 95.75%

Более 11891 подписчиков, дата открытия магазина 07.01.2019

Положительные оценки: 97% (6789)
Соответствие описанию: 96%
Отвечает на сообщения: 96%
Скорость отправки: 94%

Последнее обновление: 14.09.2024

Транзисторный диодный конденсатор GM328A на английском и русском яз...

31 Отзывов

20 Заказов

1 362,90₽

Посмотреть

Последнее обновление: 30.05.2022

ЖК-дисплей GM328A транзисторный диод Емкость тестер устройства сопр...

5 Отзывов

11 Заказов

144,96₽

Посмотреть

Последнее обновление: 15.09.2024

Инструкции по использованию тестер транзисторов GM328A

(Все следующие функции доступны на английском языке, некоторые функции не обновляются в русской версии 23 июля 2020 года)

Входное напряжение: 6,8-12 В постоянного тока

Рабочее напряжение: около 30 мА, измеряется при вводе 7,5 В постоянного тока

Прибор для проверки транзисторов

Тестер управляется поворотным переключателем кодировщика,

Поворотный переключатель может иметь в общей сложности 6 операций, короткое нажатие, длительное нажатие, левое вращение, правое вращение, левое вращение, правое вращение.

В режиме выключения нажмите один раз, чтобы включить питание и начать тестирование.

После завершения теста, если устройство не обнаружено. Удерживайте переключатель или левый и правый поворотный переключатель, чтобы войти в функциональное меню. После входа в функциональное меню, левый или правый поворотный переключатель можно выбрать вверх и вниз в пункт меню. Для ввода функционального элемента нажмите кнопку один раз. Когда вам нужно выйти из функции, нажмите и удерживайте переключатель.

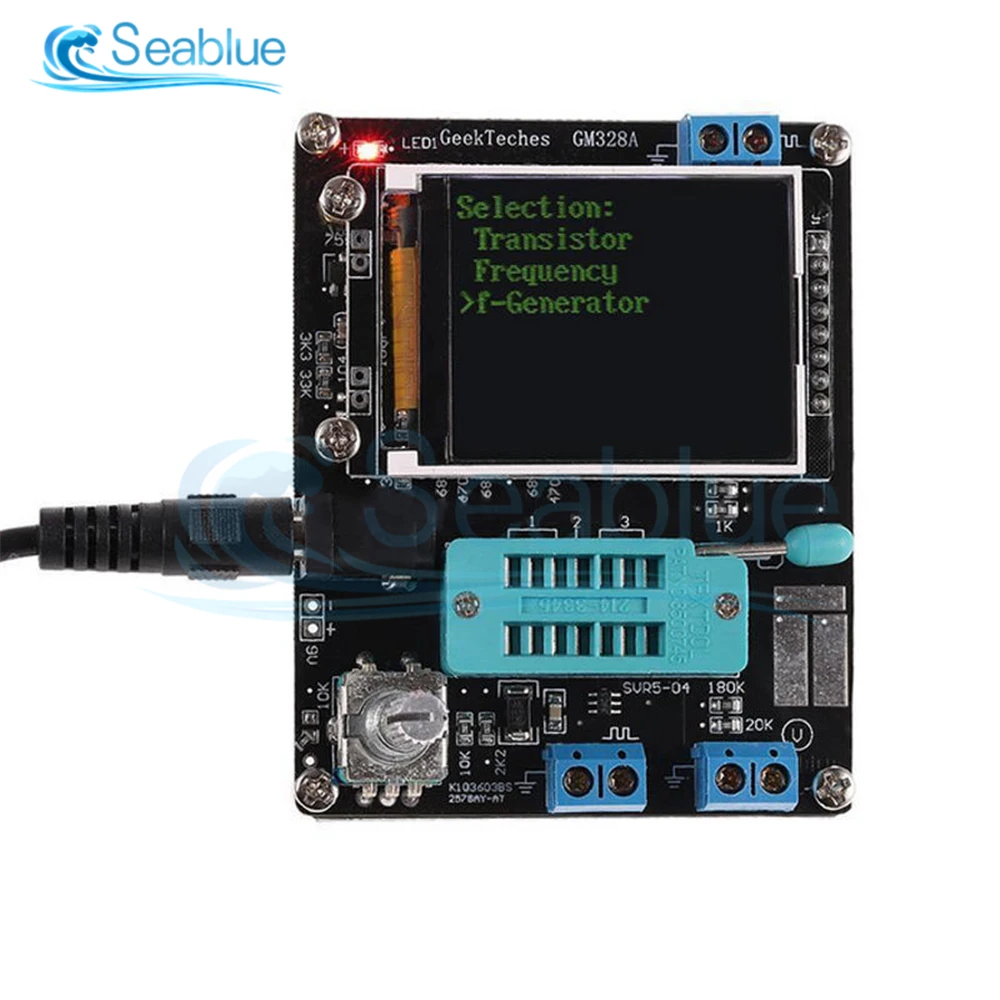

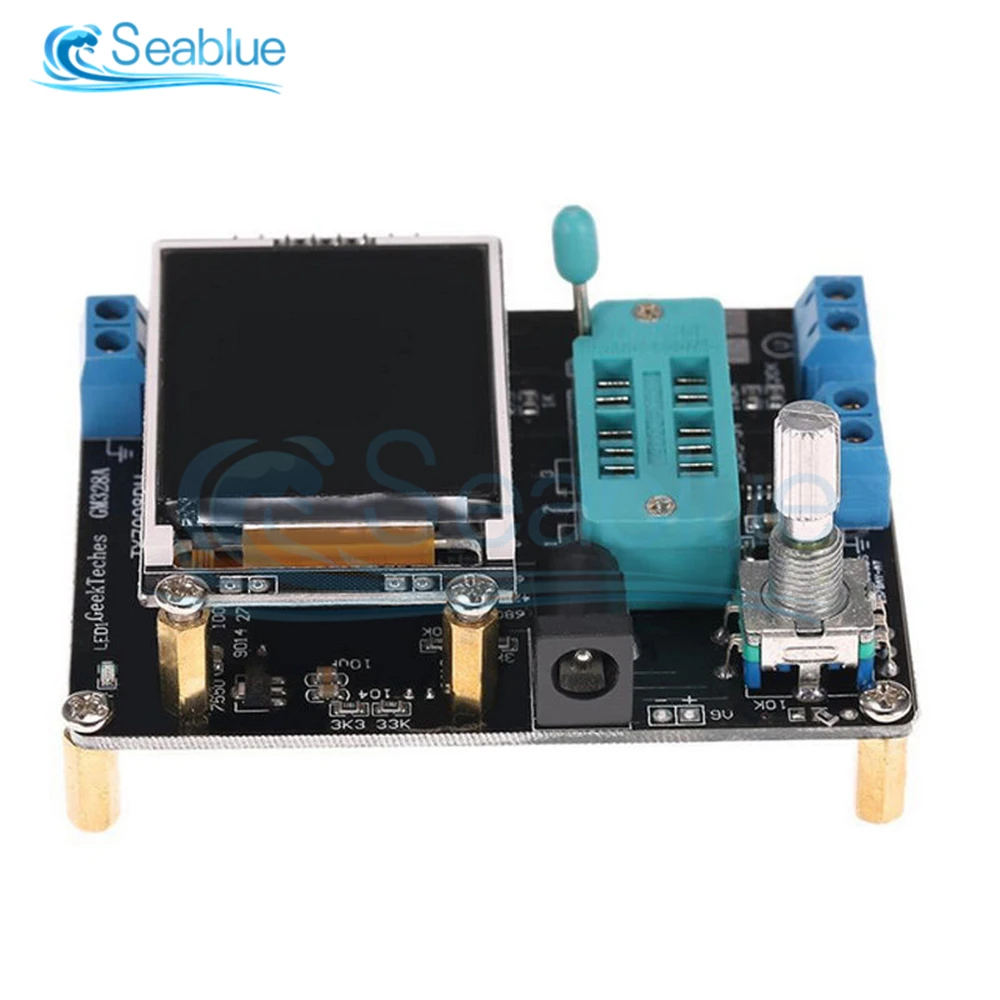

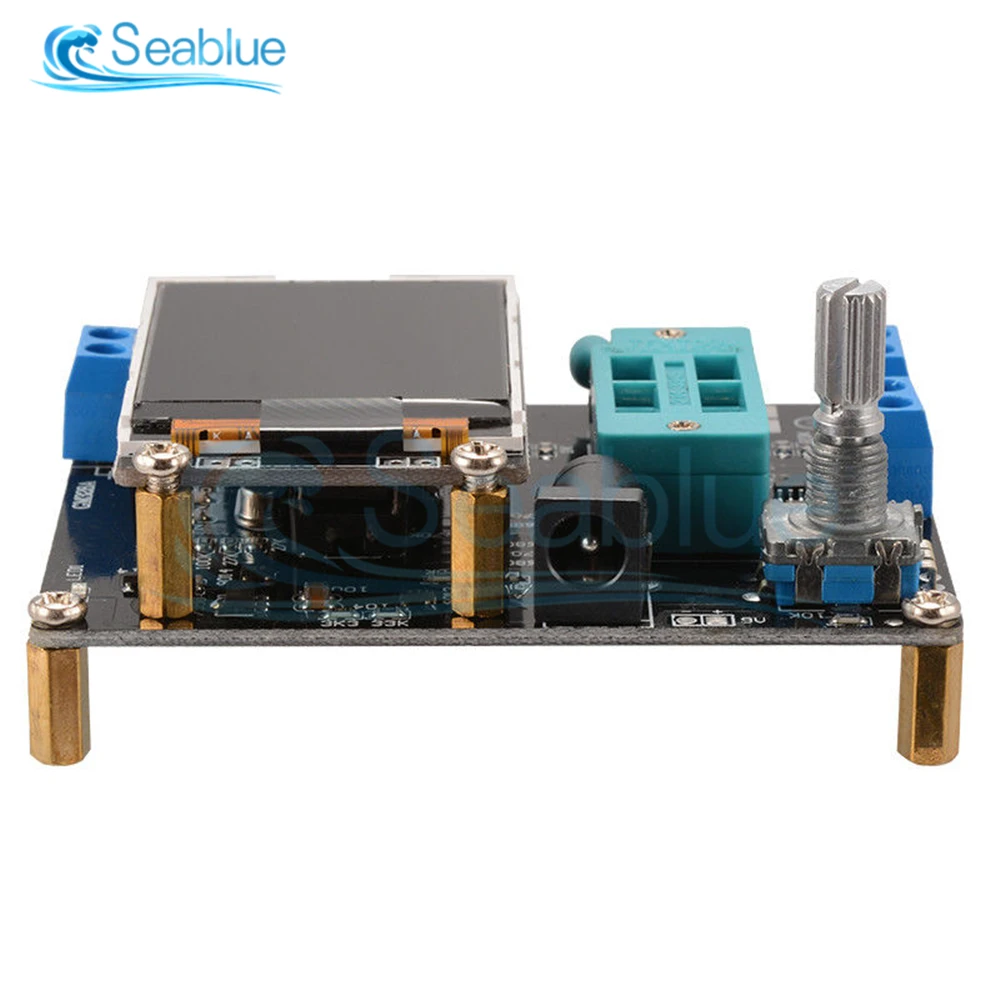

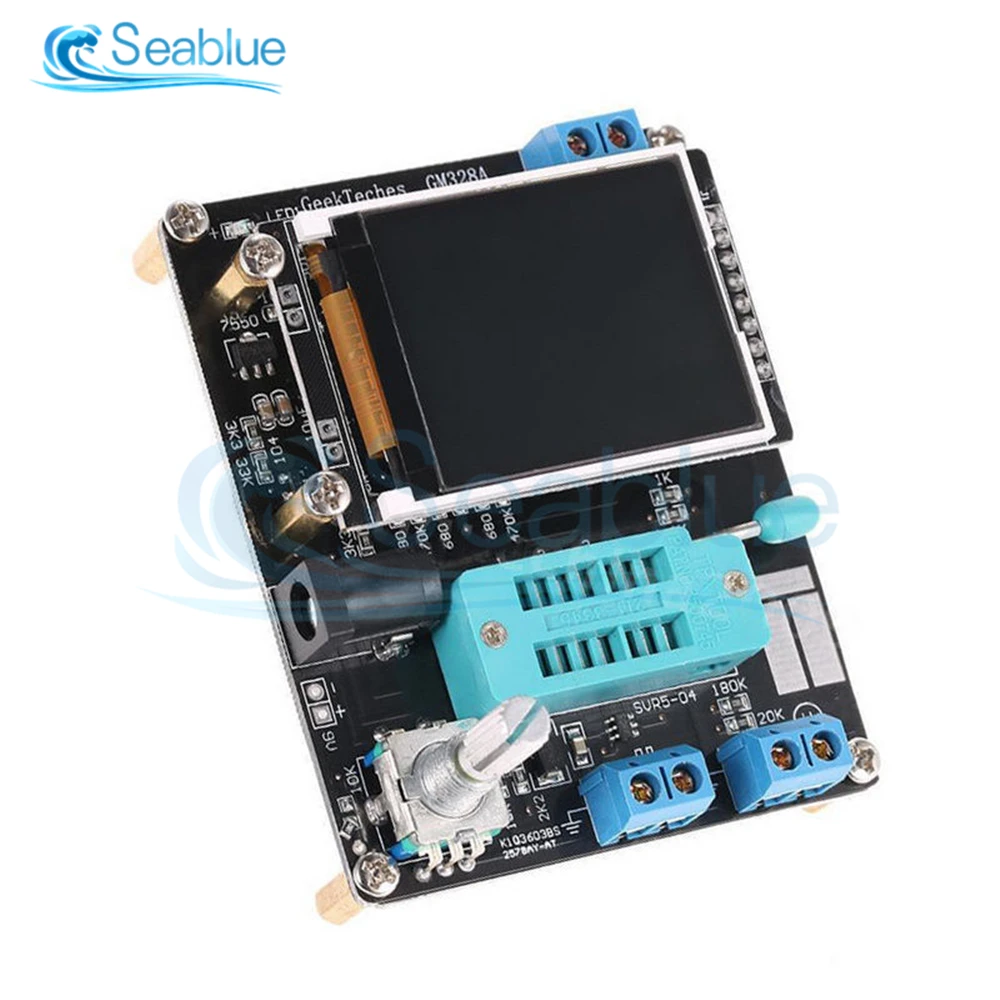

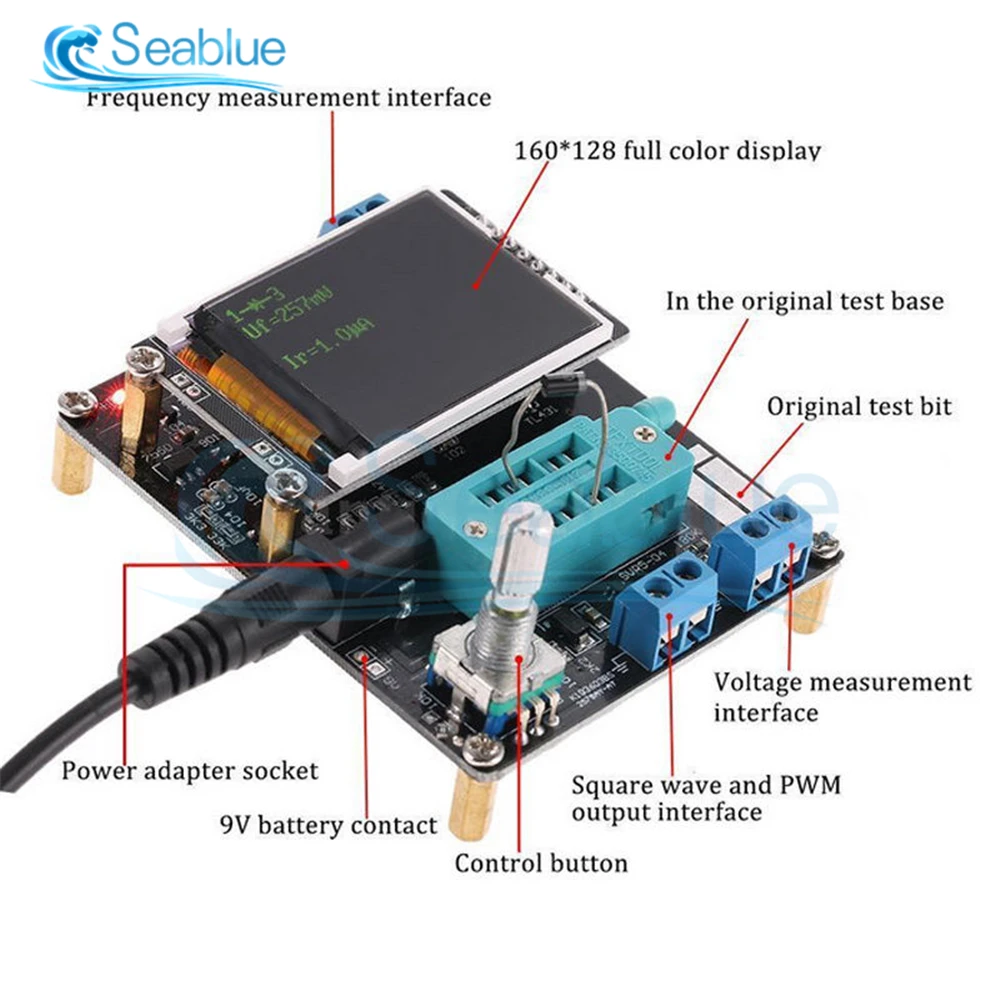

①Кнопка управления ②Square wave и PWM outputinterface ③ Интерфейс измерения напряжения ④Оригинальный тестовый бит ⑤В исходном тестовом основании 160 полноцветный дисплей 160 × 128 Frequency интерфейс messurement частоты ⑧Разъем адаптера питания Contact 9V контакт батареи 9V Indicator рабочий индикатор

Сравнение функций версии

Особенности

Английский

Русский

Выключить

Да

Транзистор

Да

F-генератор

Да

10-битная ШИМ

Да

: 3

Да

C + ESR @ TP1:3

Да

1-|-3

Да

DS18B20

Да

Нет

C(uF)-коррекция

Да

IR_Decoder

Да

Нет

IR_Encoder

Да

Нет

DHT11

Да

Нет

SelfTest

Да

Напряжение

Да

Цвет фронта

Да

Нет

Задний цвет

Да

Нет

Отображение данных

Да

Испытательное устройство

Тестер имеет 3 тестовых точки, TP1, TP2, TP3. Распределение этих трех тестовых точек в тестовом блоке следующим образом:

На правой стороне испытательного сиденья находится тестовое положение патча, есть номера 1, 2 и 3 соответственно, каждый из которых соответствует TP1, TP2 и TP3

При тестировании компонента, имеющего только 2 контакта, булавки не делятся на Тестовый заказ, 2 контакта выбираются произвольно для 2 тестовых точек, И контакты устройства с 3 контактами помещаются в три тестовых пункта соответственно, независимо от заказа. После тестирования тестер автоматически распознает имя и точку тестирования компонента и отображает его на экране.

При тестировании компонента только с 2 контактами, если используются две тестовые точки TP1 и TP3, он автоматически войдет в непрерывный тестовый режим после завершения теста, так что компоненты на TP1 и TP3 могут быть непрерывно и синхронно измерены без нажатия на выключатель. Если вы используете тест «TP1 и TP2» или «TP2 и TP3», только один раз. Чтобы проверить снова, нажмите на переключатель один раз.

Перед тестированием конденсатора сначала разрядите конденсатор, а затем вставьте тестовую розетку для измерения, в противном случае может быть поврежден однокристальный микрокомпьютер тестера.

1. Калибровка

Калибровка тестера используется для устранения ошибок собственных компонентов и более точного определения конечных результатов испытаний. Калибровка делится на быструю калибровку и полнофункциональную калибровку.

Способ работы быстрой калибровки: короткое замыкание трех тестовых точек TP1, TP2 и TP3 с проводами, затем нажмите кнопку тестирования при наблюдении за экраном. Цвет экрана изменится на черный и белый. После быстрого сообщения «Selftest mode ..?"Появляется, нажмите кнопку тестирования, чтобы войти в процесс быстрой калибровки; Если подсказка сообщение" Selftest mode ..?"Появляется, 2 секунды, если нет кнопки в часах, нормальный процесс тестирования выполняется, И, наконец, отображается значение сопротивления трех тестовых точек TP1, TP2 и TP3. После ввода процесса быстрой калибровки некоторые данные будут отображаться на экране, просто игнорируйте это. Подождите, пока на экране появится мигающая строка

После «изолировать зонды!», снимите провода, которые короткого замыкания TP1, TP2 и TP3. После того, как на экране появится строка «тестовый конец», быстрая калибровка завершена. При первой калибровке Используйте полнофункциональный метод калибровки.

Полную калибровку необходимо ввести из функционального меню, а также требуется конденсатор 220nf. Полнофункциональная калибровка выполняет более комплексный процесс калибровки и займет больше времени. После входа в функциональное меню поверните тестовую кнопку в пункт меню «Selftest», а затем нажмите тестовую кнопку, чтобы войти в полнофункциональный процесс калибровки. Мигающая строка «короткие зонды!» появляется на экране, что соответствует быстрой калибровке. Используйте провода для короткого замыкания трех тестовых точек и дождитесь начала процесса калибровки. Когда на экране появится мигающая строка «изолировать зонды!», удалите провода, которые короткое замыкание трех тестовых точек и продолжайте ждать, пока процесс калибровки продолжится. При выводе символьной строки «1-|-3> 100nf» Установите подготовленные конденсаторы 220nf на тестовые точки TP1 и TP3. Подождите, пока экран не подскажет «тестовый конец», полный процесс калибровки завершен.

2. Функциональное меню

2,1 выключение

2,2 транзистор

2,3 частота

Частота измерения. Нажмите кнопку тестирования, чтобы выйти из функции измерения частоты. Диапазон измерения частоты составляет от 1 Гц до более 1 МГц. Когда измеренная частота ниже 25 кГц, период отображается

2,4 f-генератор

Квадратный генератор волн, есть несколько квадратных волновых частот на выбор, Левая или правая кнопка тестирования вращения для переключения различных квадратных волновых частот, длительное нажатие кнопки тестирования, чтобы выйти из квадратный генератор волн.

2,5 10 бит ШИМ

Генератор импульсных сигналов, поверните тестовую кнопку влево или вправо, чтобы настроить рабочий цикл импульса, от 1%-99%. Нажмите кнопку тестирования, чтобы выйти из Генератор импульсных сигналов.

2,6 C + ESR @ TP1:3

Функция измерения емкости онлайн, два провода могут быть сделаны из TP1 и TP3, а значение емкости и ESR конденсаторов 2uF-50mF могут быть измерены онлайн. Обратите внимание, что измеренная емкость должна быть полностью разряжена перед тестом. Если это онлайн-измерение, цепь, где находится емкость, должна быть полностью отключена, она может быть осуществлена только после электричества.

2,7

Метод измерения непрерывного сопротивления непрерывно проверяет значения сопротивления и индуктивности, установленные на TP1 и TP3. Индуктивность измеренного сопротивления составляет менее 2100 Ом, а диапазон измерения индуктивности-0,01 mH-20 ч. Нажмите кнопку проверки для выхода.

2,8 1-|-3

Метод непрерывного измерения емкости непрерывно проверяет значение емкости, установленное на TP1 и TP3. Для конденсаторов малой емкости можно использовать только этот метод для измерения значения емкости. Измерьте эквивалентное сопротивление серии (ESR) конденсаторов больше, чем 90nF, и разрешение ESR составляет 0.01Ω. Конденсаторы выше 5000pF показывают скорость падения напряжения после зарядки.

2,9 DS18B20 Русская версия не имеет этой функции

DS18B20-это датчик температуры, который использует одноавтобусную связь для передачи данных. Посылка (TO-92) в качестве триода. На рисунке ниже показано распределение контактов DS18B20.

После ввода функции тестирования DS18B20 вторая линия дисплея показывает связь между тестовым гнездом и DS18B20, "1 = GND 2 = DQ 3 = VDD", что означает, что TP1 подключен к DS18B20 GND, TP2 подключен к DS18B20 DQ, и TP3 подключен к DS18B20 VDD. Тестер не может автоматически распознавать DS18B20, поэтому вы должны следовать инструкциям на второй линии для установки

Установка DS18B20. Тестер может считывать 12-значные результаты измерения температуры DS18B20 и отображать соответствующую температуру по Цельсию на третьей линии с разрешением 0,0625 °C.

Scratchpad: содержимое 8 единиц хранения внутри DS18B20 считывается тестером плюс контрольное значение CRC последнего байта. Всего 9 байт.

Скребок байт

Температура LSB

Температура MSB

TH/USER BYTE 1

TL/Пользовательский байт 2

CONFIG

Защищены

CRC

Например, значение read once-Scratchpad: EC014B467FFF0C102A имеет следующие отношения:

Scratchpad значение байта

Температура LSB

Температура MSB

TH/USER BYTE 1

TL/Пользовательский байт 2

CONFIG

Защищены

CRC

2а

Хорошая вещь. Рекомендую.

AC Напряжение
GM328 Transistor Tester
DC Напряжение
6.8-12V
Вес логистики
0.090
Диапазон измерения ёмкости
25pF~100mF
Диапазон измерения индуктивности
GM328 Transistor Tester
Диапазон измерения сопротивления
Max. 50MΩ
Каждая упаковка
1
Минимальная единица измерения
100000015
Название бренда
Aideepen
Номер модели
GM328 Transistor Tester
Переменного тока
GM328 Transistor Tester
Постоянного тока
GM328 Transistor Tester

Продано В
sell_by_piece
Происхождение
Китай
Рабочая температура
0-50 ℃
Размер логистики - высота (см)
2
Размер логистики - длина (см)
2
Размер логистики - ширина (см)
2
Размеры
7.8 x 6.2cm
Режим работы
GM328 Transistor Tester
Сертификация
NONE
Тип дисплея
Цифровой дисплей
Товары для ремонта
Электрический
Это умное устройство
no

Отзывы покупателей

M***n

Страна: UA Color: Russian Black Доставка: Standard Shipping 09.10.2020

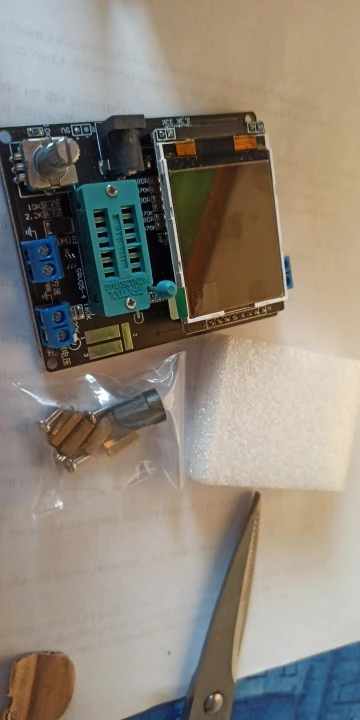

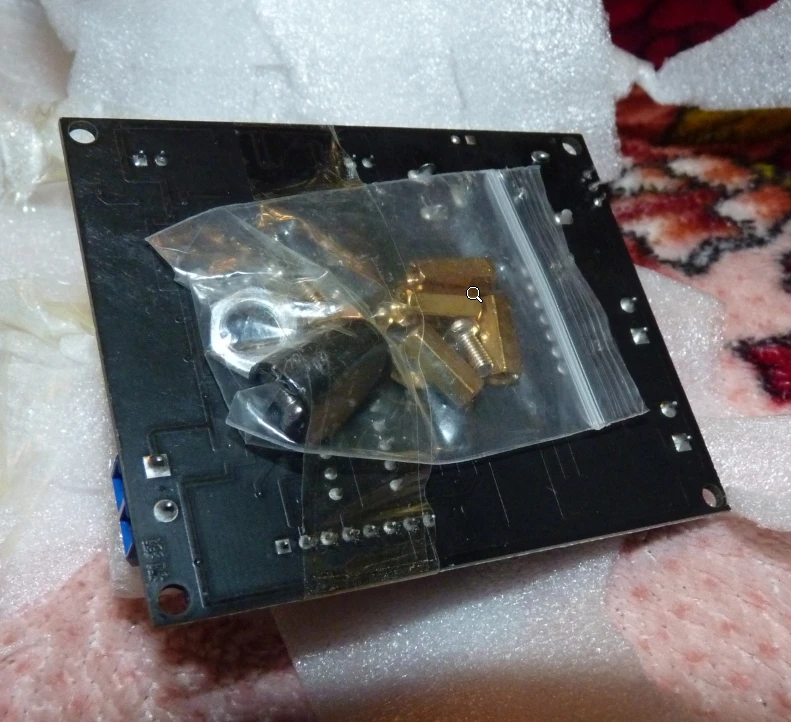

Упаковка- отличная.Доехала- целой.Девайс- как в описании, пока не включал. Сшаманю блок питания к ней, потом- допишу.

G***r

Страна: UA Color: English Black Доставка: Standard Shipping 28.02.2021

получил спасибо большое. работает

*.

Страна: UA Color: Russian Black Доставка: Standard Shipping 10.01.2021

товар рабочий продавцу спасибо .

A***d

Страна: RU Color: Russian Black Доставка: Standard Shipping 07.10.2020

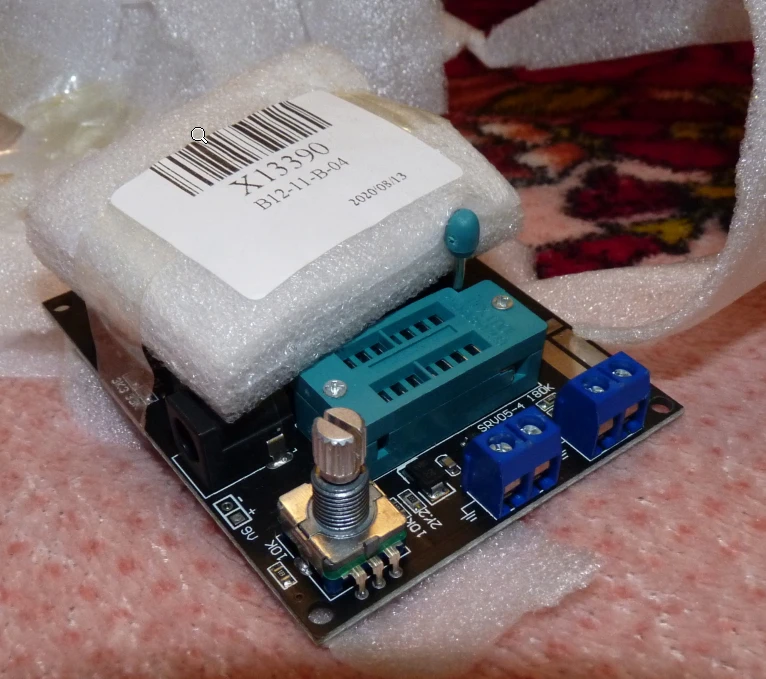

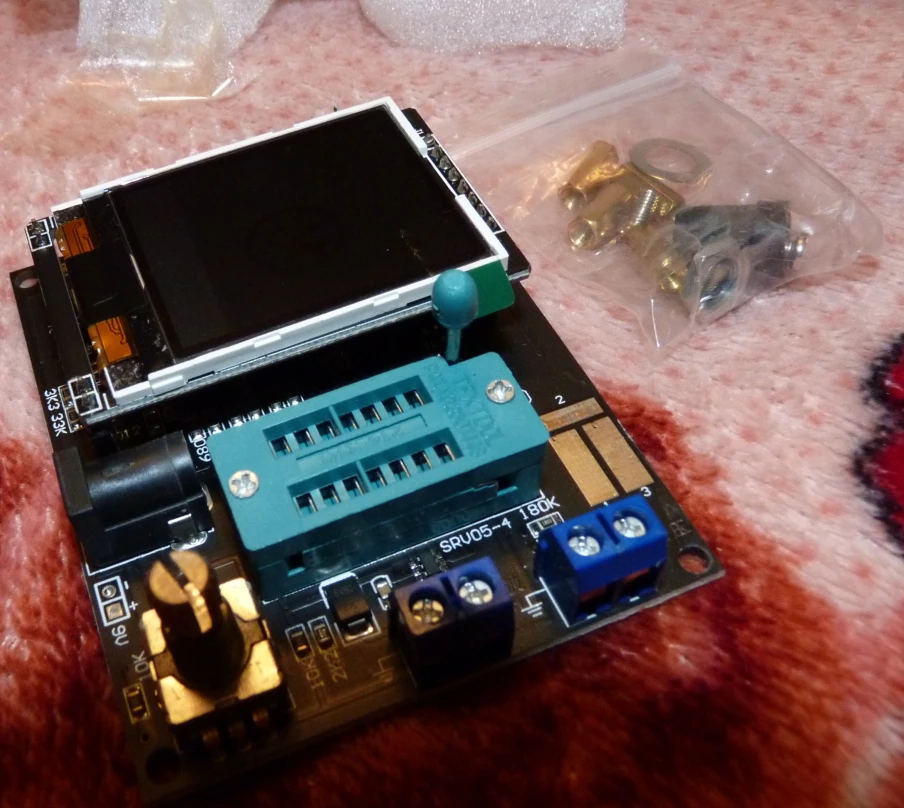

Пришло через 5 недель. Упаковано надёжно. Всё целое. Приборчик небольшой, размер в высоту, как безымянный палец. Требуется блок питания, пока проверить нет возможности. Продавцу СПАСИБО!

V***y

Страна: UA Color: Russian Black Доставка: Standard Shipping 22.09.2020

Товар соответствует описанию. Тестеры исправные, прошивка русскоязычная. Продавца рекомендую к сотрудничеству.

O***s

Страна: UA Color: English Black Доставка: Standard Shipping 25.11.2020

Быстрая доставка в Украину за 13 дней. Товар полностью соответсвует описанию.

A***k

Страна: UA Color: Russian Black Доставка: Seller's Shipping Method 02.03.2021

Единственное делал ли продавец калибровку?

M***v

Страна: RU Color: Russian Black Доставка: Standard Shipping 17.10.2020

Все хорошо прошло, продавца рекомендую. Лот соответствует описанию. Прошивка на русском. В работе пока не проверил. Делаем калибровки. Позже добавлю отзыв

C***s

Страна: ES Color: English Black Доставка: Saver Shipping 11.01.2021

Прекрасно работает, я проверил: резисторы, конденсаторы, индукторы, потенциометры, Транзисторы, диоды, МОП-МОП, Тиристоры, Триаки и диаки PWM, Freq генератор и ИК-кодировщик прекрасно работают, и им так весело играть. Я подключил мой осциллограф, и я испытал много забавных вещей, чтобы узнать. Рекомендовано У него также есть Freqcuencymeter и Voltimeter, но я их еще не пробовал * Необходимо припаять зажим 9 В на две точки, если вы хотите взять его как портативный, в любом случае, вам придется использовать блок питания 9 в

Z***o

Страна: UA Color: Russian Black Доставка: Standard Shipping 15.12.2020

доставка быстрая

V***j

Страна: UA Color: Russian Black Доставка: Standard Shipping 30.09.2020

все отлично

A***m

Страна: UA Color: Russian Black Доставка: Standard Shipping 05.11.2020

Хорошо

V***r

Страна: RU Color: Russian Black Доставка: Standard Shipping 01.03.2021

Товар прислали быстро и целым. Продавца и его товар рекомендую! Прошивка Русская.

K***t

Страна: US Color: DIY case Доставка: Standard Shipping 03.12.2020

Товар соответствует описанию. Еще не протестирован. Доставка в течение 2 недель задерживается в связи с выбранным методом доставки. Это слишком плохо, когда вы заплатили за данный срок доставки.

A***v

Страна: RU Color: DIY case Доставка: Standard Shipping 13.11.2020

Работает, есть сомнения в точности измерений, но для оценки работоспособности и распиновки электронных компонентов подходит

F***S

Страна: BE Color: English Black Доставка: Standard Shipping 08.11.2020

Хороший товар, хорошо упакован, выглядит отлично, еще не пробовал, но кажется многообещающим. Спасибо вам

V***v

Страна: RU Color: Russian Black Доставка: Standard Shipping 21.09.2020

Заказ дошел за 18 дней в полной сохранности. Всё работает. Продавец доброжелательный, порядочный, оперативный. Рекомендую.

S***n

Страна: RU Color: Russian Black Доставка: Standard Shipping 19.11.2020

Товар застрял на таможне Китая. Открыл спор. Вернули деньги в течение 2-х дней. Жаль только потерянного времени. Буду заказывать у другого продавца. Данный продавец был корректен. Жаль, у всех иногда бывают проблемы.

S***v

Страна: RU Color: Russian Black Доставка: Standard Shipping 25.02.2021

товар получил. продавца рекомендую

G***r

Страна: UA Color: Russian Black Доставка: Standard Shipping 15.10.2020

Заказ получил,но без инструкции?Работу ещё не проверил.Спасибо.

T***k

Страна: PL Color: English Black Доставка: Standard Shipping 28.10.2020

Товар прибыл быстро.-все работает.

J***t

Страна: US Color: DIY case Доставка: Standard Shipping 16.10.2020

Инструкции по сборке приветствуются

D***a

Страна: HR Color: English Black Доставка: Standard Shipping 04.01.2021

Хорошо и быстро

G***i

Страна: RU Color: Russian Black Доставка: Standard Shipping 28.10.2020

пишол целый показыывае нормальный качество

M***i

Страна: PL Color: DIY case Доставка: Standard Shipping 25.12.2020

Товар соответствует описанию. Рекомендуется.

T***y

Страна: SK Color: English Black Доставка: Standard Shipping 06.10.2020

Ок

R***r

Страна: SK Color: English Black Доставка: Standard Shipping 01.12.2020

Супер

J***h

Страна: DE Color: English Black Доставка: Standard Shipping 27.11.2020

2 недели в Германию

Покупатель

Страна: ES Color: English Black Доставка: Saver Shipping 04.11.2020

Хорошо, хорошо, спасибо.

I***h

Страна: RU Color: Russian Black Доставка: Standard Shipping 03.11.2020

Хорошо

Покупатель

Страна: PL Color: DIY case Доставка: Standard Shipping 06.10.2020

O. k.

P***v

Страна: RU Color: Russian Black Доставка: Standard Shipping 01.03.2021

тестер работает, текст читается легко, меню на русском

Покупатель

Страна: RU Color: Russian Black Доставка: Standard Shipping 25.12.2020

Не удобно пользоваться одной кнопкой переключателем. Индикатор двухцветный, Не откалиброван?

A***v

Страна: RU Color: Russian Black Доставка: Standard Shipping 15.12.2020

Пришёл брак, прибор не работает, деньги не вернули.!

R***v

Страна: RU Color: Russian Black Доставка: Standard Shipping 30.10.2020

товар не прошел таможню, все очень долго, доставка стоила 300 рублей, они тупо сгорели, вернули ток за стоимость товара 500 руб, пустая трата денег, у продавца проблемы с таможней рф
