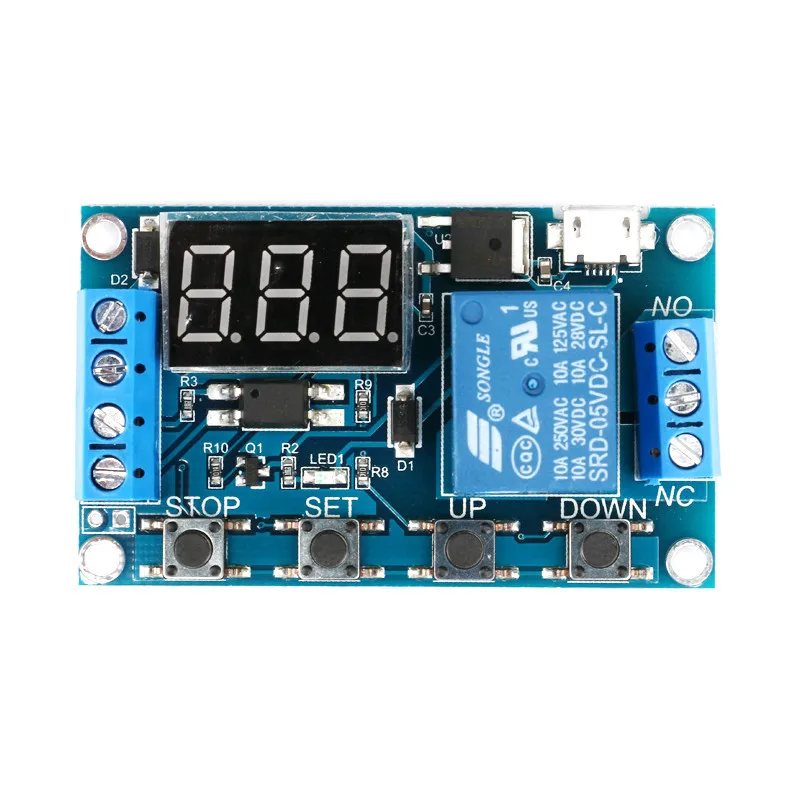

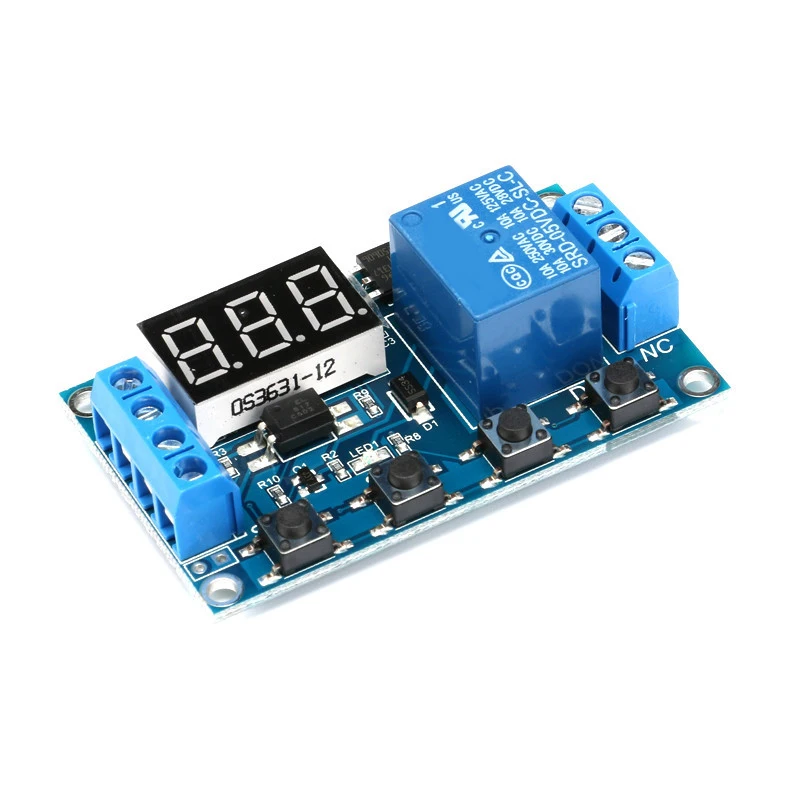

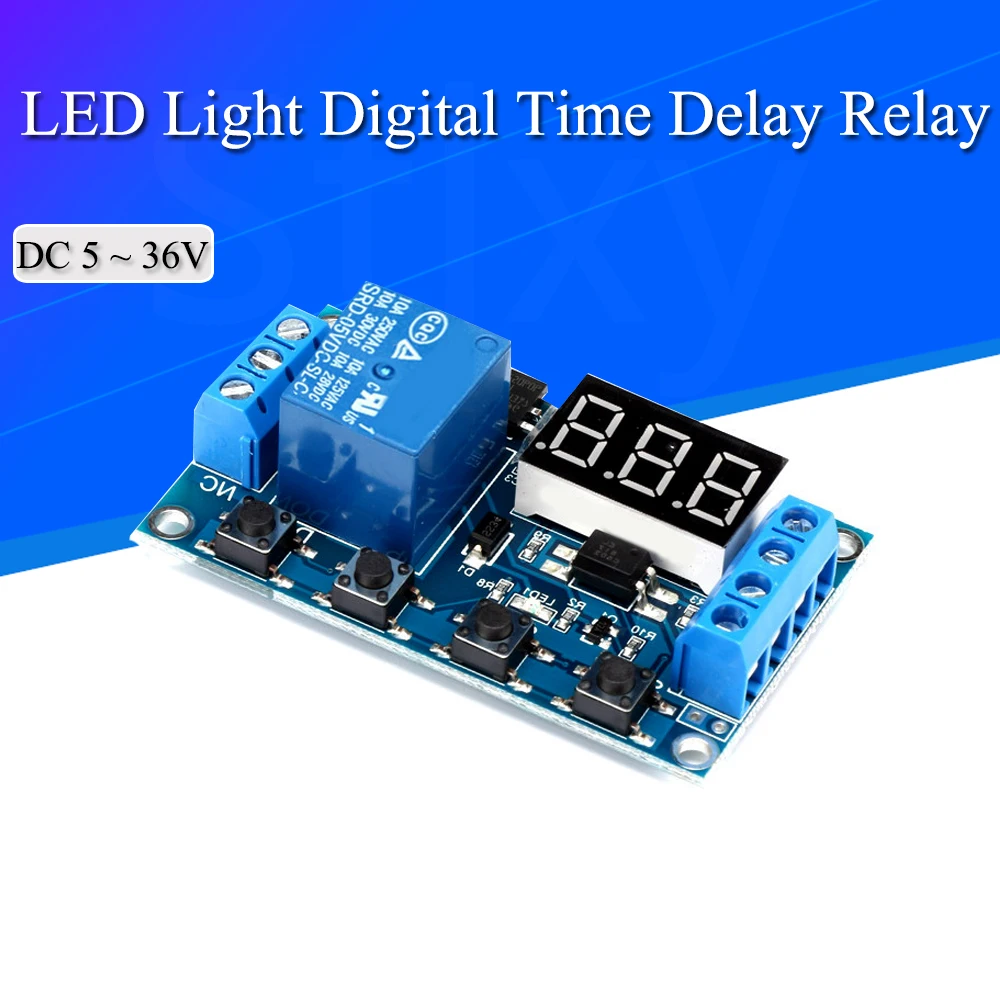

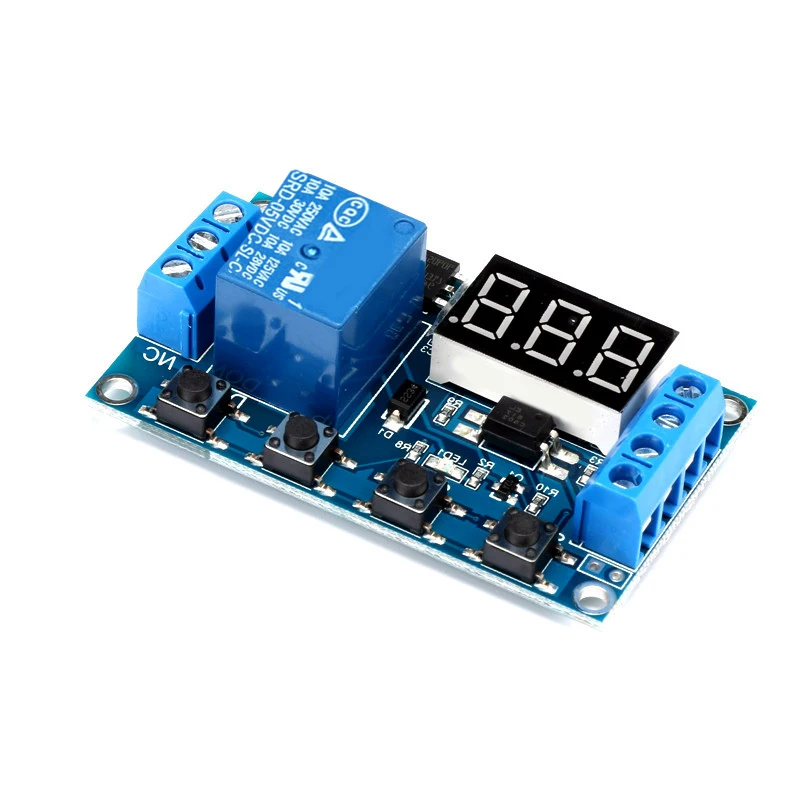

Реле задержки времени со светодиодной подсветильник кой, 5 В, 12 В, 24 В постоянного тока, цикл запуска, печатная плата с таймером, модуль управления таймером «сделай сам»
0,1 секунд (мин) до 999 минут (макс) плавная регулировка.
Этот продукт прост в использовании, много функций, но всем покупателям нужно внимательно ознакомиться с инструкцией, очень полезный продукт.
Характеристики и использование модуля:
Для достижения быстрого включения и выключения цепи, неограниченное количество переключений;
Проведение и процесс резки не производит шума, нет искры, Нет электромагнитных помех;
По сравнению с электромагнитными релейными продуктами, более долгий срок службы;
Параллельный привод dual-MOS, более низкое сопротивление, больше тока, сильная мощность; При комнатной температуре, рабочий ток до 15а, мощность до 400 Вт, для удовлетворения наибольшего использования техники;
Очень удобный способ управления двигателем, лампами светодиодный одами, двигателями постоянного тока, микронасосами, электромагнитными клапанами и т. Д.
Основные характеристики:
Широкий вход напряжения (5 ~ 36 В), большинство устройств можно использовать, очень удобно;
Интерфейс понятный и простой, мощный, легко понять, удовлетворит практически все ваши потребности;
Функция аварийной остановки (клавиша «стоп»); С защитой от обратной полярности, обратная полярность не пригорит изделие.
Увеличить спящий режим, если этот режим включен, без каких-либо операций в течение 5 минут, то автоматически выключить монитор, пробуждение любой клавиши;
Можно задать разные параметры OP, CL, LOP, которые независимы друг от друга, и автоматически сохраняются;
После выключения модуля все настройки параметров не теряются.
Режим работы:
P1: Триггерный сигнал, реле находится на времени "OP", а затем отключается; В времени "OP", как указано ниже:
P1.1: сигнал снова срабатывает, недопустимый
P1.2: сигнал снова срабатывает, часы сбрасываются
P1.3: повторный запуск сигнала, выключение реле, Остановка часов;
P-2: Триггерный сигнал, реле выключено "CL" времени, реле на "OP" времени, а затем отключить реле;
P3.1: Триггерный сигнал, реле включается по истечении времени «OP», реле выключено время «CL», затем цикл работы, если период триггерного сигнала, реле выключено, остановка часов; Количество циклов ("LOP") можно установить.
P3.2: без срабатывающего сигнала реле находится на времени "OP", реле выключено "CL" время, и прошло циклирование; Можно установить Частотный ("LOP") цикл;
P-4: Функция удержания сигнала. При наличии синхронизации триггерного сигнала Реле остается включенным; Когда сигнал исчезает, после времени "ОП" реле есть; Если другой сигнал во время синхронизации, время очищается;
Параметры изделия:

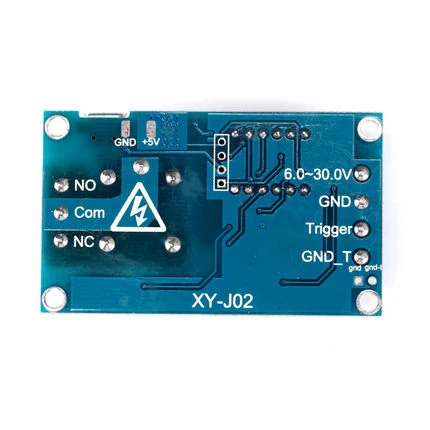

1: Рабочее напряжение: 5-36 в.
2: Источник запуска: Активный-высокий (3,0 в-24 в), имеет изоляцию оптопары, может улучшить возможности системы против помех (клиенты также могут сократить общий грунт).
3: Выходная мощность: постоянный ток 5в-36в, при комнатной температуре, непрерывный ток 15А, мощность 400 Вт! Улучшают условия отвода тепла, максимальный ток до 30А.
4: Ток покоя: 20мА; Рабочий ток: 50мА
5: Срок службы: любые времена переключения; Рабочая температура: -40-85; Размер: 6,0*3,4*1,2 см.
6: с изоляцией оптопары, улучшенными возможностями защиты от помех, плата промышленного класса.
Обратите внимание:
Модуль является активным выходом, выходное напряжение равно входному напряжению.
2.'DC + 'и 'нагрузка +' это внутреннее короткое замыкание полюсов, но 'DC-'и' нагрузки-'полюса во время использования не могут быть укорочены, иначе нагрузку нельзя контролировать включением и выключением, что эквивалентно нагрузке осуществляется перевозка электричества.
Временной диапазон:
0,1 секунд (мин) до 999 минут (макс.) плавная регулировка
Как выбрать временной диапазон?
После установки значения параметра выбора режима экрана коротким нажатием кнопки "STOP" для выбора временного диапазона;
XXX. Десятичная точка в месте единицы измерения, временной диапазон: от 1 секунды до 999 секунд.
Десятичная точка за десятичное место, диапазон времени: от 0,1 до 99,9 секунд
Х. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 999 минут.
Например, вы хотите установить «OP» на 3,2 секунды, затем переместить десятичную точку на десятичное место, цифровой дисплей 03,2
Описание параметра: "OP"-время проводимости, "CL"-время выключения, "LOP"-количество циклов (1-999 раз, "---" представляет бесконечную петлю).
Эти параметры независимы друг от друга, но делятся между собой в каждом режиме. Например, в режиме P1.1 Установите значение on-time "OP" на 5 секунд, если вы переключитесь в режим P1.2, то и «OP» будет на 5 секунд.
В основном интерфейсе (display 000) коротким нажатием кнопки "SET" отобразится "OP" ( "CL", "LOP") и соответствующее время XXX;
Некоторые параметры только режим "OP" (например, режим P1.1, P1.2, P1.3), коротко нажмите клавишу "SET", чтобы отобразить только «OP» и соответствующее время;
Некоторые модели имеют параметры "OP", "CL", "LOP" (например, режим р3.1, р3.2), коротким нажатием кнопки "SET" отобразится "OP" и соответствующее время, "CL" и соответствующее время, "LOP" и соответствующее количество раз;
В основном интерфейсе коротким нажатием клавиши "установить", чтобы увидеть информацию о параметрах текущего режима, очень удобно!
Как задать параметры?
Сначала ознакомьтесь с инструкцией для определения необходимого режима работы.
Модуль заряжается, дисплей на текущем режиме работы (режим по умолчанию P1.1), затем вводится основной интерфейс; нажмите кнопку "установить" в течение 2 секунд после выпуска для входа в интерфейс выбора режима; Короткое время нажатием клавиши "вверх", "вниз" для выбора режима (P1.1 ~ P-4).
Выберите режим (например, P3.2), коротко нажмите кнопку «установить», затем параметр, который нужно установить, мигает («OP» вовремя, «CL» время выключения, "LOP" циклы ("---" представляет бесконечную петлю), по "вверх", "вниз" Клавиши для регулировки значения параметра, поддержки длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одной единицы); затем Коротко нажмите клавишу "STOP" для выбора положения десятичной запятой, выберите временной диапазон (от 0,1 секунд до 999 минут); Коротко нажмите кнопку "sET" Кнопка для установки следующих параметров текущего режима процедуры, как указано выше.
После установки параметров нажмите и удерживайте кнопку "установить" в течение 2 секунд, затем отпустите, Название текущего режима мигнет один раз, а затем Вернитесь на основной экран, задайте параметры успеха!
Основной интерфейс: в реле не работает отображение состояния "000" (без запятой), с запятой под состоянием реле.
Экран выбора режима: Нажмите и удерживайте клавишу «установить», чтобы войти, после завершения настройки нажмите и удерживайте клавишу «установить», чтобы выйти обратно на основной экран.
Удлинители кнопок "стоп":
Режим включения реле:
ON: реле позволяет проводить в "ОП" вовремя;
Выкл.: реле запретить проводимость всегда закрыта;
В главном интерфейсе Коротко нажмите кнопку "STOP", чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на основной экран. (Эта функция является функцией аварийной остановки, нажмите на реле)
Спящий режим:
"C-P" Спящий режим: пять минут без каких-либо операций, цифровой дисплей автоматически выключается, программа работает как обычно;
"О-д" обычный режим: цифровой дисплей всегда открыт;
Нажмите на кнопку "STOP" в течение двух секунд, а затем отпустите для переключения состояния "C-P" и "O-d", в котором текущее состояние вспышек и затем Вернитесь на основной экран.
