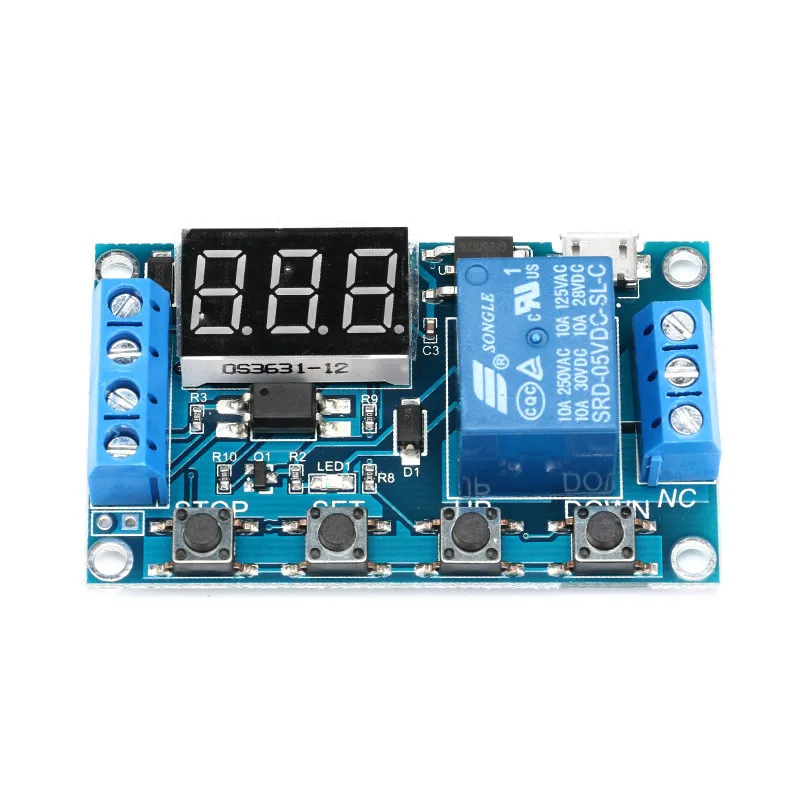

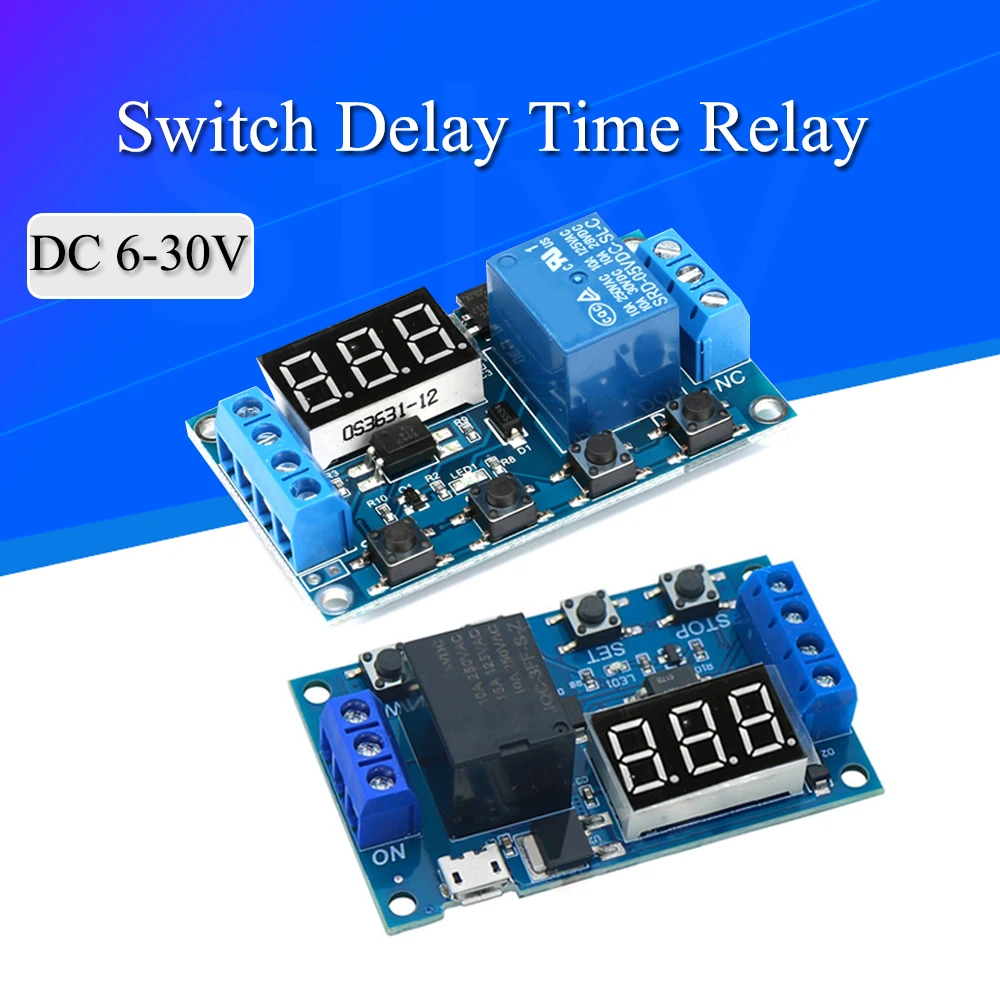

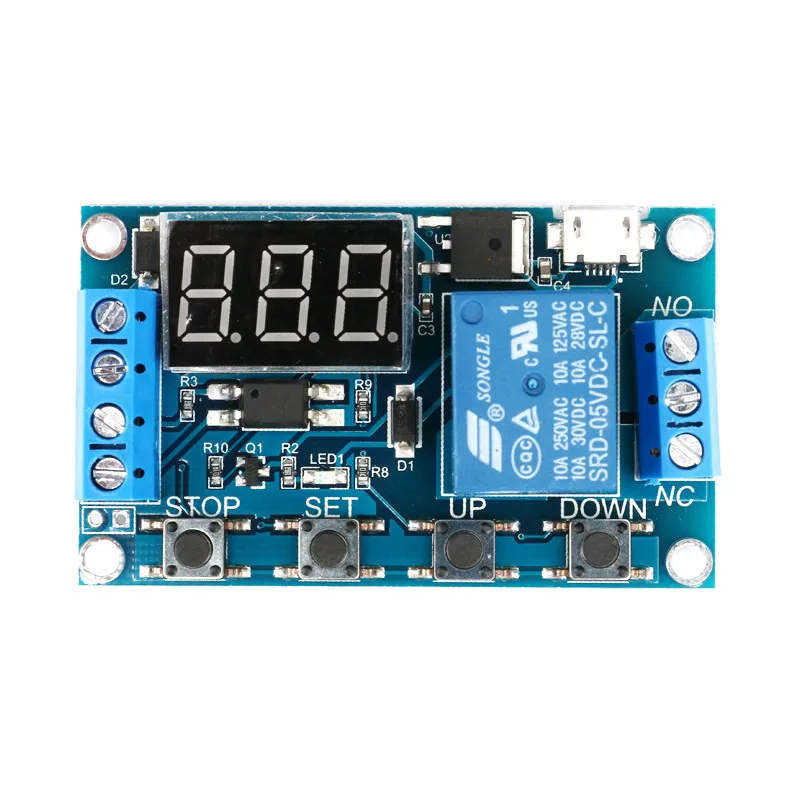

С источником питания от постоянного тока, 6-30V Поддержка Micro USB 5V светодиодный Дисплей автоматизации таймер задержки цикла Управление Off переключатель времени задержки реле 6 Вт, 9 В, 12 В, 24 В постоянного тока

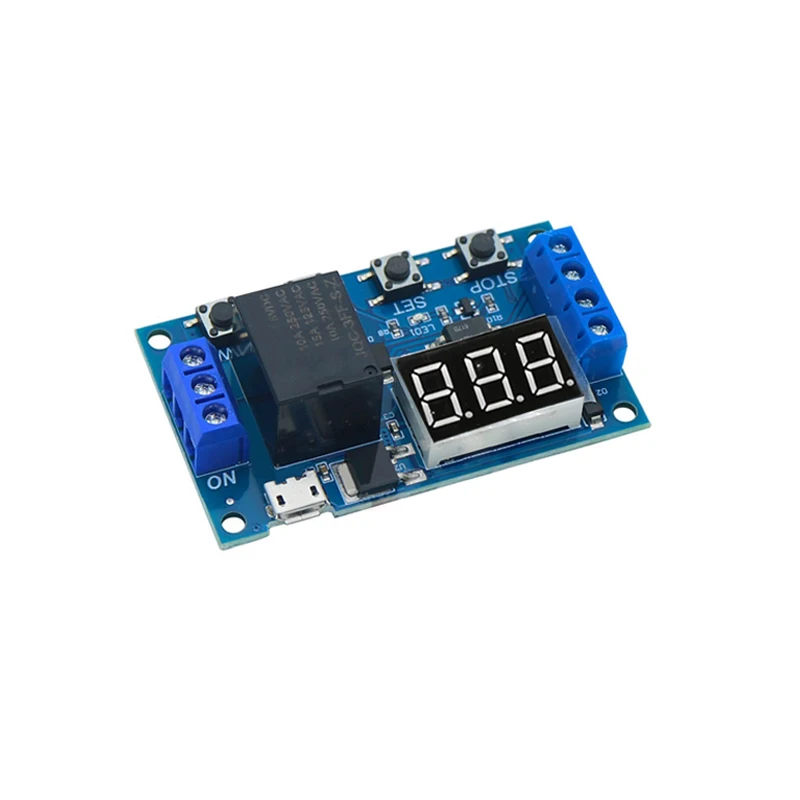

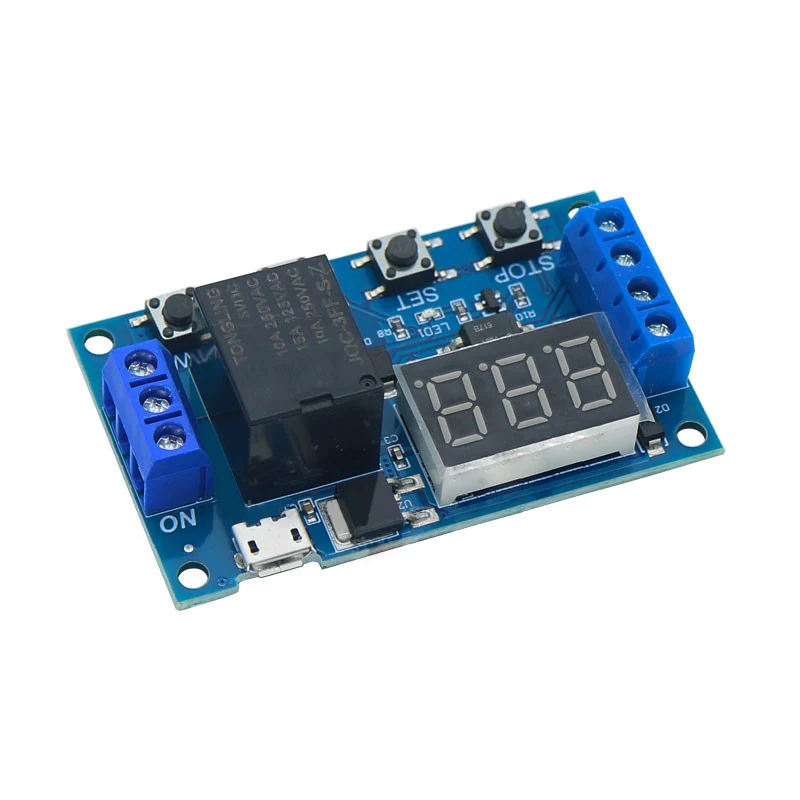

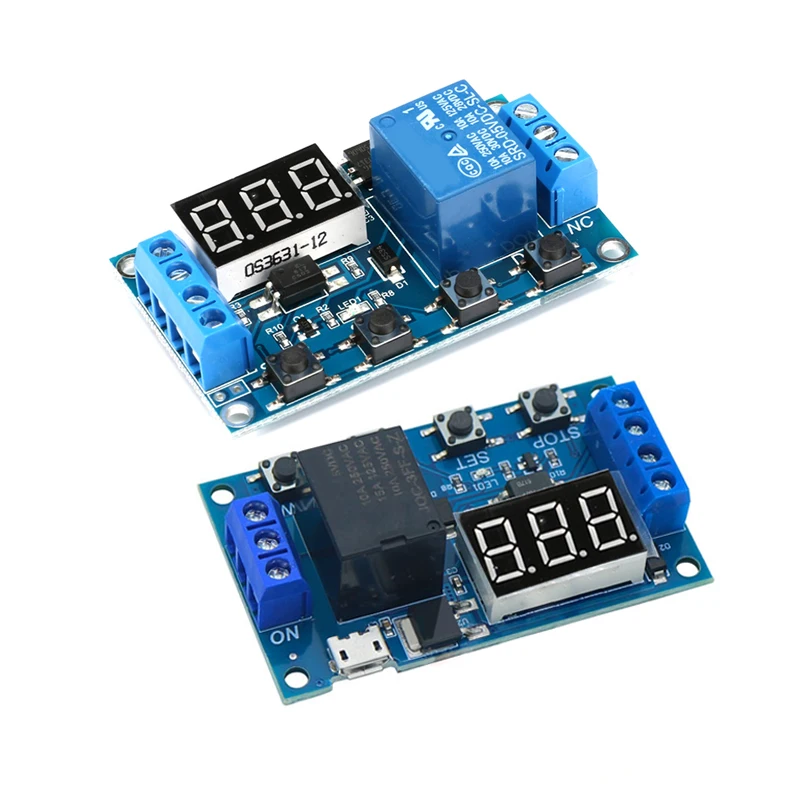

Функция двух модулей одинаковая, только реле разных стилей

Особенности продукта:

Широкое напряжение источника питания (6 ~ 30V) поддерживает micro USB 5,0 V источника питания, простых в использовании;

Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;

Есть функция остановки ключа (кнопка остановки), с защитой от обратной полярности, обратная полярность не горит;

Увеличьте режим сна, он позволяет без какой-либо операции в течение 5 минут автоматически выключить монитор; Любой ключ для пробуждения;

Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга, были сохранены;

Все параметры настройки будут сохранены автоматически.

Рабочее напряжение: 6-30 в Поддержка micro USB 5,0 в источник питания

Источник триггера: высокий триггер (3,0 V-24V) сигнала с не могут найти общий язык системы для того, чтобы улучшить способность анти-помех системы (в том числе самостоятельно-короткое замыкание соприкосновения)

Выходная мощность: вы можете управлять DC или AC в пределах 30v 5A в пределах 220v5A

Тихий ток: 20 мА Рабочий ток: 50 мА

Диапазон времени: 0,1 секунд-999 минут с плавной регулировкой;

Доступность: более 10 миллионов раз

Рабочая температура: -40-85 по Цельсию;

Размер: 6,2*3,8*1,7 см

С изоляцией оптопары, улучшенной Защитой от помех, монтажными платами промышленного класса, Установите параметры после отключения питания памяти навсегда.

Специальное примечание: Релейные выходы-пассивный контакт, незаряженный выход для управления ролью линейного отключения.

P1: после триггерного сигнала реле включается в режиме ожидания, а затем отключается; В режиме OP следующим образом

P1.1: Недопустимый сигнал срабатывает снова

P1.2: Повторный сигнал синхронизации срабатывает снова

P1.3: сигнал сброса срабатывает снова, реле выключено, остановить часы;

P-2: к триггерному сигналу, реле после отключения времени CL, время проводимости реле OP, после завершения подсчета, реле отключения;

P3.1: после того, как сигнал триггера к реле включил время OP, реле выключено CL время, затем рабочий цикл, чтобы сигнал к реле выключено, остановить часы снова в цикле; могут быть установлены циклы (ЛОП);

P3.2: после включения питания без запуска сигнала, реле включается в режиме ожидания, реле выключено в режиме CL, цикл работы; Могут быть установлены циклы (LOP);

P-4: Функция удержания сигнала, если есть время срабатывания сигнала, реле остается включенным; Когда сигнал исчезает, после синхронизации реле отключения OP; Период таймера, то есть сигнал, время очищается;

После установки значений параметров на экране выбора режима с помощью короткой кнопки «стоп» выберите диапазон времени;

Ххх десятичные биты, диапазон времени: от 1 секунды до 999 секунд

X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд

X.X.X. десятичная полная яркость, диапазон синхронизации: от 1 минуты до 999 минут

К примеру, вы хотите, чтобы настроить OP составляет 3,2 секунд, затем переместите знака после запятой до десяти, цифровой дисплей 03,2

Описание параметра: OP-time, CL off time, LOP cycles (1-999 раз, "---" представляет бесконечный цикл)

Эти параметры независимы друг от друга, но каждый из этих параметров общего режима, например, P1.1 установить время работы составляет 5 секунд, пользователь хочет переключиться в режим P1.2, затем введите P1.2 Установите соответствующие параметры, OP это будет пять секунд;

В главном интерфейсе (display 000) нажмите кнопку SET, чтобы отобразить OP (CL, LOP) и соответствующее время XXX;

Если только режим OP (например, режим P1.1, P1.2, P1.3) время, то нажмите кнопку SET будет отображать только OP и соответствующее время;

Если шаблон имеет OP, CL, LOP (например, режим P3.1, P3.2), нажмите кнопку SET OP и соответствующее время, CL и соответствующее время, ЛОП и соответствующий номер будут отображаться;

В режиме set основные параметры интерфейса при коротком нажатии кнопки SET могут легко видеть текущий режим, установленный в, очень удобно!

Во-первых, определите режим работы реле;

Режим работы реле, в главном интерфейсе (когда модуль включен, мигает текущий рабочий режим (режим по умолчанию P1.1), затем введите основной интерфейс) нажмите кнопку «long press SET» в течение 2 секунд после выхода, чтобы перейти на экран выбора режима, Кнопки вниз, чтобы выбрать режим, который будет установлен (P1.1 ~ P-4);

После выбора режима, который будет установлен (например, P3.2) нажмите кнопку set, чтобы установить соответствующие параметры, затем параметр, который будет установлен, мигает (OP-time, CL off time, циклы LOP ("-" представляет бесконечную петлю) вверх, вниз для регулировки значения, поддержка длительного нажатия (Быстрое увеличение или уменьшение) и нажмите (увеличение или уменьшение одного блока); Установка значения параметра коротким нажатием кнопки стоп, чтобы выбрать положение десятичной точки, выберите временной диапазон (соответствующего времени 0,1 секунд до 999 минут); Короткое нажатие клавиша настройки, чтобы установить следующий параметр текущего режима, Процесс выше;

После настройки параметров выбранного режима, нажмите кнопку SET в течение 2 секунд после релиза, в данный момент режим set будет мигать, а затем вернуться на главный экран, установить параметры успеха очень просто!

Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле, очень ясно!

Нажмите кнопку стоп в течение двух секунд после выхода, чтобы переключить C-P и режим O-d, в котором текущее состояние мигает, а затем вернуться на главный экран.
